申請日2016.07.21

　　公開(公告)日2017.02.15

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種紡織污水處理系統，包括污水進水口，所述污水進水口的末端連接有沉定池，所述沉淀池右側連接有酸化池，所述酸化池的右側連接有PH調節池，所述PH調節池的右側安裝有生物降解池，所述生物降解池的右側安裝有電解池，所述電解池的右側安裝有絮凝池，所述絮凝池的正前方安裝有吸附脫色池，所述吸附脫色池的內部安置有疏松多孔吸附物，所述吸附脫色池的左側安裝有儲水池。該紡織污水處理系統，通過設置沉定池，使從污水進水口進入的污水中的大顆粒雜質在這一層中被除去，方便污水的進一步處理，設置酸化池，可以使污水中的有機物進行酸化，從而使有機物能夠溶解在溶液中，方便污水的進一步處理凈化。

　　權利要求書

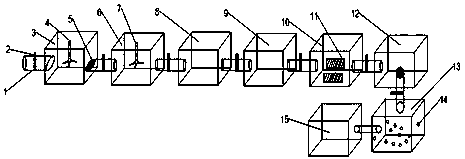

　　1.一種紡織污水處理系統，其特征在于：包括污水進水口(1)，所述污水進水口(1)的末端固定連接有沉定池(3)，所述沉定池(3)上方固定安裝有攪拌器I(4)，所述沉淀池(3)右側固定連接有酸化池(6)，所述酸化池(6)的上方固定安裝有攪拌器Ⅱ(7)，所述酸化池(6)的右側固定連接有PH調節池(8)，所述PH調節池(8)的右側固定安裝有生物降解池(9)，所述生物降解池(9)的右側固定安裝有電解池(10)，所述電解池(10)的兩側固定安裝有對稱分布的的電極板(11)，且電極板(11)的數量為2，所述電解池(10)的右側固定安裝有絮凝池(12)，所述絮凝池(12)的正前方固定安裝有吸附脫色池(13)，所述吸附脫色池(13)的內部固定安置有若干疏松多孔吸附物(14)，且所述疏松多孔吸附物(14)在吸附脫色池(13)上均勻分布，所述吸附脫色池(13)的左側固定安裝有儲水池(15)。

　　2.根據權利要求1所述的一種紡織污水處理系統，其特征在于：所述沉淀池(3)與酸化池(6)的連接處、絮凝池(12)與吸附脫色池(13)的連接處均固定安裝有篩板(5)。

　　3.根據權利要求1所述的一種紡織污水處理系統，其特征在于：所述污水進水口(1)、沉定池(3)、酸化池(6)、PH調節池(8)、生物降解池(9)、電解池(10)、絮凝池(12)的連接處均安裝有閥門(2)。

　　4.根據權利要求1所述的一種紡織污水處理系統，其特征在于：所述沉定池(3)、酸化池(6)、PH調節池(8)、生物降解池(9)、電解池(10)、絮凝池(12)、吸附脫色池(13)、儲水池(15)均由水泥砌成。

　　說明書

　　一種紡織污水處理系統

　　技術領域

　　本實用新型涉及污水處理技術領域，具體為一種紡織污水處理系統。

　　背景技術

　　在人們的日常生活中，紡織行業對于人們來說是必不可少的一種行業，人們穿衣、住宿都離不開紡織物，但是，紡織行業在進行生產時往往會制造大量的污水，如果這些污水不在進行處理達標后，再進行排放，則會對環境造成巨大的污染，而污水不進行處理也是沒辦法再在紡織過程中重新使用的，現有的一些污水處理系統對污水中的金屬含量無法進行很好的控制，且污水處理的效果也不是很理想。

　　實用新型內容

　　針對以上問題，本實用新型提供了一種紡織污水處理系統，通過設置沉定池、酸化池、電解池等可以有效解決背景技術中的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種紡織污水處理系統，包括污水進水口，所述污水進水口的末端固定連接有沉定池，所述沉定池上方固定安裝有攪拌器I，所述沉淀池右側固定連接有酸化池，所述酸化池的上方固定安裝有攪拌器Ⅱ，所述酸化池的右側固定連接有PH調節池，所述PH調節池的右側固定安裝有生物降解池，所述生物降解池的右側固定安裝有電解池，所述電解池的兩側固定安裝有對稱分布的的電極板，且電極板的數量為2，所述電解池的右側固定安裝有絮凝池，所述絮凝池的正前方固定安裝有吸附脫色池，所述吸附脫色池的內部固定安置有若干疏松多孔吸附物，且所述疏松多孔吸附物在吸附脫色池上均勻分布，所述吸附脫色池的左側固定安裝有儲水池。

　　優選的，所述沉淀池與酸化池的連接處、絮凝池與吸附脫色池的連接處均固定安裝有篩板。

　　優選的，所述污水進水口、沉定池、酸化池、PH調節池、生物降解池、電解池、絮凝池的連接處均安裝有閥門。

　　優選的，所述沉定池、酸化池、PH調節池、生物降解池、電解池、絮凝池、吸附脫色池、儲水池均由水泥砌成。

　　與現有技術相比，本實用新型的有益效果是：該紡織污水處理系統，通過設置沉定池，使從污水進水口進入的污水中的大顆粒雜質在這一層中被除去，方便污水的進一步處理，設置酸化池，可以使污水中的有機物進行酸化，從而使有機物能夠溶解在溶液中，方便污水的進一步處理凈化，設置電解池，能夠電解水中的金屬離子，很好的控制污水中的金屬離子含量。
