申請日2016.07.21

　　公開(公告)日2017.02.22

　　IPC分類號C02F11/00; C02F11/12; C02F11/18; F23G7/00; B01D53/78; B01D46/02

　　摘要

　　本實用新型屬于污泥焚燒處理技術領域，具體涉及一種能量回收型污泥干化焚燒系統。壓濾機與漿葉干燥機連接，漿葉干燥機與蒸發器連接，蒸發器與流化床焚燒爐連接，蒸發器與汽輪機連接，汽輪機與冷凝器連接，冷凝器與工質泵連接，工質泵與蒸發器連接，流化床焚燒爐與導熱油換熱器連接，導熱油換熱器與空氣預熱器連接，導熱油換熱器與漿葉干燥機連接，空氣預熱器與流化床焚燒爐連接，空氣預熱器與噴淋塔連接，噴淋塔與活性炭噴射器連接，噴淋塔與布袋除塵器連接。本實用新型可以解決目前污泥焚燒處理過程中存在的能耗高、運行成本高和重金屬的二次污染等問題。

　　權利要求書

　　1.一種能量回收型污泥干化焚燒系統，其特征在于：包括壓濾機、漿葉干燥機、蒸發器、汽輪機、冷凝器、工質泵、流化床焚燒爐、導熱油換熱器、空氣預熱器、噴淋塔、活性炭噴射器和布袋除塵器;壓濾機與漿葉干燥機連接，漿葉干燥機與蒸發器連接，蒸發器與流化床焚燒爐連接，蒸發器與汽輪機連接，汽輪機與冷凝器連接，冷凝器與工質泵連接，工質泵與蒸發器連接，流化床焚燒爐與導熱油換熱器連接，導熱油換熱器與空氣預熱器連接，導熱油換熱器與漿葉干燥機連接，空氣預熱器與流化床焚燒爐連接，空氣預熱器與噴淋塔連接，噴淋塔與活性炭噴射器連接，噴淋塔與布袋除塵器連接。

　　2.根據權利要求1所述的能量回收型污泥干化焚燒系統，其特征在于：所述的漿葉干燥機為間接干燥，半干化采用導熱油，導熱油的溫度為220℃。

　　3.根據權利要求1所述的能量回收型污泥干化焚燒系統，其特征在于：所述的流化床焚燒爐為絕熱爐膛，焚燒溫度為800-1000℃，采用小風帽布風，同時采用切向二次風。

　　說明書

　　能量回收型污泥干化焚燒系統

　　技術領域

　　本實用新型屬于污泥焚燒處理技術領域，具體涉及一種能量回收型污泥干化焚燒系統。

　　背景技術

　　污泥是城市污水處理過程中產生的副產品，產量大且成分復雜，至2014年底全國累計建成城鎮污水處理廠4400多座，污水處理量達到1.57億立方米/天，產生的污泥量(含水率80%)達4000萬噸/年，預計到2020年全國污泥產量將突破6000萬噸/年。以減量化、穩定化、無害化、資源化為原則，污泥處理處置方法主要有填埋、用于農作肥或建筑材料以及熱焚燒技術。其中熱焚燒技術是最具發展前景的污泥處理技術。

　　目前，污泥的焚燒工藝已經較為成熟，在歐洲、美國、日本等發達國家得到了廣泛的應用，日本1992年焚燒處理的污泥量占市政污泥總量的75%。我國在污泥處理方面，目前大部分的研究局限于污泥的堆肥農用，但堆肥農用并不能解決重金屬和有毒物質對土壤和河流的污染問題。對于我國當前的污泥焚燒處理普遍存在：能耗大、設備復雜、系統運行不穩定、成本高、重金屬二次污染無法解決等問題，所以目前的污泥焚燒技術的重點是提高系統能效和穩定性、減少運行成本、避免焚燒生成產物的二次污染問題。

　　發明內容

　　本實用新型提出一套能量回收型污泥干化焚燒系統，以解決目前污泥焚燒處理過程中存在的能耗高、運行成本高和重金屬的二次污染等問題。

　　為達到上述目的，本實用新型所采取的技術方案為：

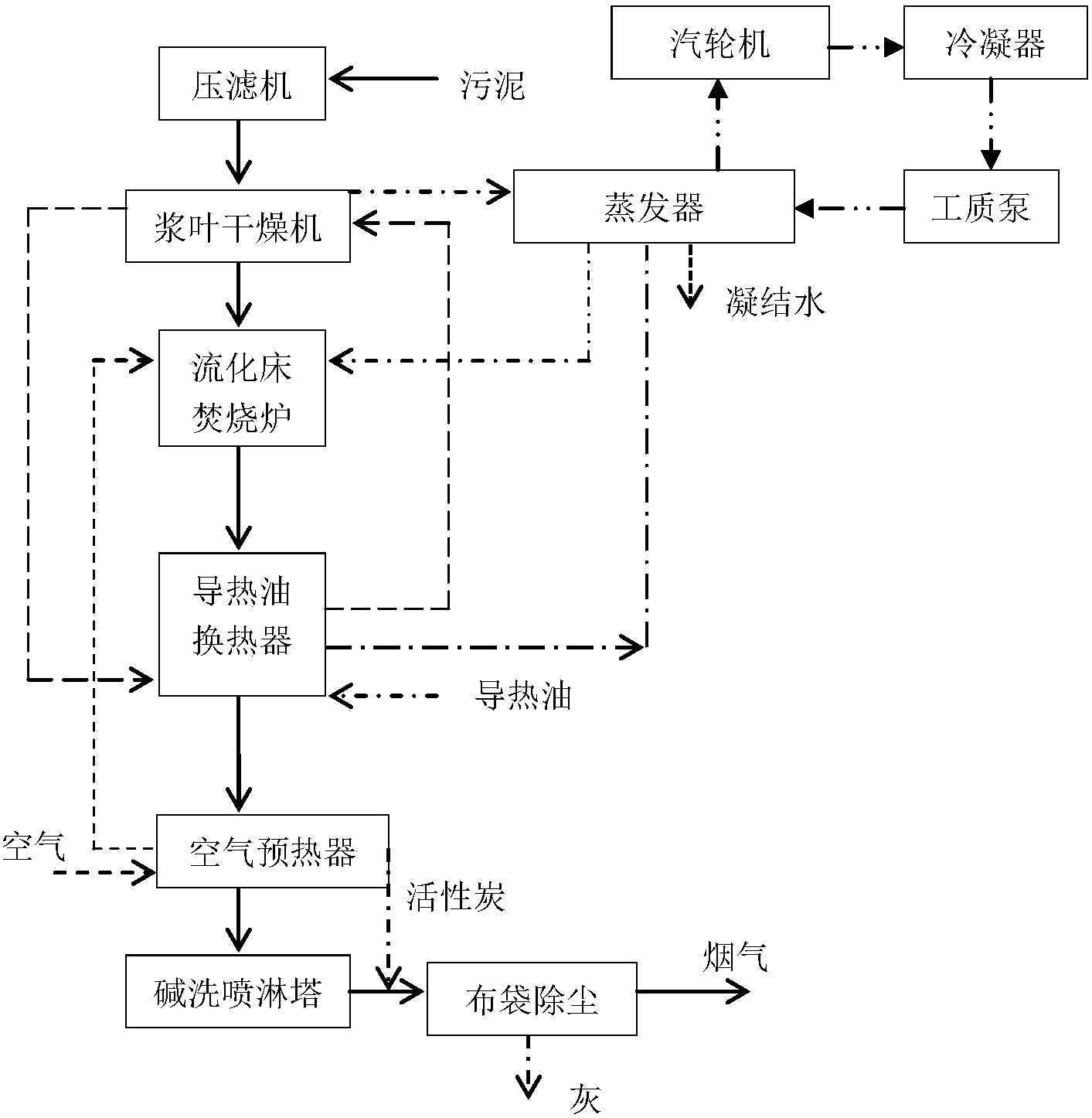

　　一種能量回收型污泥干化焚燒系統，包括壓濾機、漿葉干燥機、蒸發器、汽輪機、冷凝器、工質泵、流化床焚燒爐、導熱油換熱器、空氣預熱器、噴淋塔、活性炭噴射器和布袋除塵器;壓濾機與漿葉干燥機連接，漿葉干燥機與蒸發器連接，蒸發器與流化床焚燒爐連接，蒸發器與汽輪機連接，汽輪機與冷凝器連接，冷凝器與工質泵連接，工質泵與蒸發器連接，流化床焚燒爐與導熱油換熱器連接，導熱油換熱器與空氣預熱器連接，導熱油換熱器與漿葉干燥機連接，空氣預熱器與流化床焚燒爐連接，空氣預熱器與噴淋塔連接，噴淋塔與活性炭噴射器連接，噴淋塔與布袋除塵器連接。

　　所述的漿葉干燥機為間接干燥，半干化采用導熱油，導熱油的溫度為220℃。

　　所述的流化床焚燒爐為絕熱爐膛，焚燒溫度為800-1000℃，采用小風帽布風，同時采用切向二次風。

　　本實用新型所取得的有益效果為：

　　本實用新型對干化過程中產生的過熱蒸汽進行能量最大化回收利用，能量回收的方式采用有機朗肯循環余熱發電技術，產生的電能可用于系統公用工程的消耗。對干化后的污泥采用流化床焚燒技術，保證焚燒徹底的同時對一部分重金屬進行捕集。焚燒后產生的煙氣余熱進行充分利用，余熱用來加熱蒸汽或?qū)�熱油、助燃空氣，降低系統的運行成本。煙氣的后處理系統可使煙氣的排放滿足國家標準，達到節能環保的目的。

　　(1)采用有機朗肯循環(ORC)發電系統對干化過程中產生的過熱蒸汽進行能量回收，取消了冷凝器。能夠回收過熱蒸汽12%的能量，節能效果顯著。

　　(2)采用流化床焚燒技術對半干化的污泥和半干化產生的廢氣進行焚燒，焚燒徹底，能量利用率高，負荷調節范圍廣。

　　(3)采用蒸汽或?qū)�熱油對污泥進行半干化干燥，干燥器換熱面設計簡單，系統簡單。

　　(4)對煙氣余熱進行了充分的利用，可產生過熱蒸汽用來發電或工業用。

　　(5)對尾氣進行充分處理，高于國家要求的排放標準。

　　(6)余熱回收采用模塊化方案，可根據污泥的種類、含水率、熱值等進行調整。
