申請日2016.07.21

　　公開(公告)日2017.03.08

　　IPC分類號C02F9/14; C02F101/32

　　摘要

　　本實用新型公開了一種UV單體廢水達標處理系統，包括通過管道依次連接的曝氣調節池、氣浮池、配水池、UASB厭氧池、缺氧池、中間沉淀池、A3/O6好氧池、二沉池和除磷池，其中中間沉淀池和除磷池產生的污泥進入污泥濃縮池，構建可用于UV單體行業的廢水處理的工藝與方法。本實用新型采用UV單體生產工藝廢水與地面沖洗水、初期雨水等混合后，對混合后的廢水采用厭氧—好氧為主的工藝路線，省去四效蒸發的工藝，避免由于四效蒸發工藝產生固體鹽類的危險廢物問題，出水達到《污水綜合排放標準》(GB8978‑1996)中的三級標準，構建可用于UV單體行業的廢水處理的工藝與方法。

　　權利要求書

　　1.一種UV單體廢水達標處理系統，其特征在于：包括通過管道依次連接的曝氣調節池、氣浮池、配水池、UASB厭氧池、缺氧池、中間沉淀池、A3/O6好氧池、二沉池和除磷池，其中中間沉淀池和除磷池產生的污泥進入污泥濃縮池。

　　說明書

　　一種UV單體廢水達標處理系統

　　技術領域

　　本實用新型涉及污水處理，特別涉及一種UV單體廢水達標處理系統。

　　背景技術

　　UV(ultraviolet)光固化單體產品是環保型涂料和油墨產品的原料，該產品以丙烯酸、甲基磺酸、次磷酸、多元醇和碳酸鈉等為原料，產生的廢水主要為丙烯酸鈉、磷酸鈉等。UV單體生產工藝廢水的COD濃度在60000~80000mg/L，該廢水的含鹽量為20%左右，一些企業對UV單體生產工藝廢水采用四效蒸發，但四效蒸發存在著能耗大、產生大量的固體鹽類物質，對于固體鹽類物質認定為危險廢物，以上問題造成企業的運行成本高，影響企業的運行效益。

　　本實用新型采用UV單體生產工藝廢水與地面沖洗水、初期雨水等混合后，控制COD濃度在6000~8000mg/L，TP濃度為30~50 mg/L，對混合后的廢水采用厭氧—好氧為主的工藝路線，省去四效蒸發的工藝，避免產生固體鹽類的危險廢物問題，出水達到《污水綜合排放標準》(GB8978-1996)中的三級標準。

　　實用新型內容

　　本實用新型目的是：針對光固化UV單體稀釋劑廢水處理存在的問題，本實用新型根據該廢水的水質情況，提出一種UV單體廢水達標處理系統，出水達到《污水綜合排放標準》(GB8978-1996)中的三級標準，構建可用于UV單體行業的廢水處理的工藝與方法。

　　本實用新型的技術方案是：

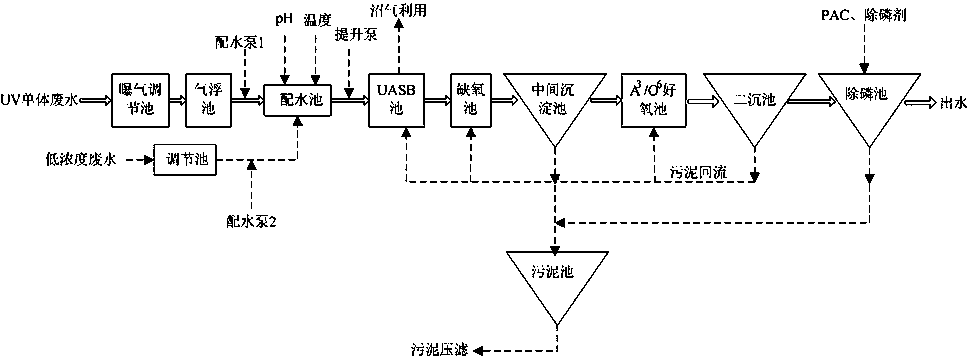

　　一種UV單體廢水達標處理系統，包括通過管道依次連接的曝氣調節池、氣浮池、配水池、UASB厭氧池、缺氧池、中間沉淀池、A3/O6好氧池、二沉池和除磷池，其中中間沉淀池和除磷池產生的污泥進入污泥濃縮池。

　　優選的，UV單體廢水從車間送入曝氣調節池，在曝氣調節池內曝氣吹脫甲苯和環己烷，從曝氣調節池出水再泵入氣浮池，氣浮池內加入藥劑，去除廢水表面的油污，澄清出水，再與低濃度廢水在配水池混合。

　　優選的，所述配水池出水泵入UASB厭氧池，使廢水中大分子污染物變成小分子污染物、難降解的污染物變成易降解的污染物，并產生沼氣，UASB厭氧池出水經過缺氧池，依靠機械攪拌，進一步使廢水中大分子污染物變成小分子污染物，有機物在缺氧池被二次去除，通過回流提高缺氧池的污泥濃度，缺氧池出水流入中間沉淀池，進行污泥沉淀，中間沉淀池出水進入好氧池。

　　優選的，所述的好氧池采用A3/O6的方式運轉，即由三級AOO方式串聯組成，最大限度地去除有機物，二沉池的污泥經污泥泵80%回流到好氧池和20%回流到缺氧池。

　　優選的，二沉池出水進入除磷池，所述除磷池投加PAC混凝劑和除磷劑，通過微絮凝反應，去除廢水中難降解的有機物和除磷，確保出水達標排放。

　　優選的，所述除磷池出水達到《污水綜合排放標準》(GB8978-19996)的三級排放標準，再泵入污水廠進行后續處理。

　　優選的，所述好氧池的多余污泥排至缺氧池，依靠污泥的生物活性吸附缺氧池廢水中的甲苯和環己烷，使缺氧池的甲苯和環己烷濃度均在0.05mg/L以下，缺氧池的污泥再通過中間沉淀池排至污泥濃縮池，中間沉淀池和除磷池產生的污泥在污泥濃縮池進行污泥壓濾，壓濾后的污泥再外運處置。

　　本實用新型的優點是：

　　針對UV單體生產工藝廢水采用四效蒸發的方式，但四效蒸發存在著能耗大、產生大量的固體鹽類物質，對于固體鹽類物質認定為危險廢物，以上問題造成企業的運行成本高，影響企業的運行效益。

　　本實用新型采用UV單體生產工藝廢水與地面沖洗水、初期雨水等混合后，對混合后的廢水采用厭氧—好氧為主的工藝路線，省去四效蒸發的工藝，避免產生的固體鹽類的危險廢物，出水達到《污水綜合排放標準》(GB8978-1996)中的三級標準，構建可用于UV單體行業的廢水處理的工藝與方法。
