申請日2016.07.21

　　公開(公告)日2017.03.29

　　IPC分類號G05B19/05

　　摘要

　　本實用新型提供一種用于企業污水處理管道排污口處的檢測攔截裝置，其包括污水檢測裝置、信號接收處理裝置、電纜線、可控?cái)r截閥門裝置;所述污水檢測裝置與信號接收處理裝置采用無線連接方式，所述信號接收處理裝置通過電纜線與可控?cái)r截閥門裝置相連;本實用新型的優點是：通過在排污口處設置一套自動檢測攔截裝置，可對沒達到排放標準的污水進行實時攔截，可靠性高同時節省了人力，并對保護環境具有重要的意義。

　　權利要求書

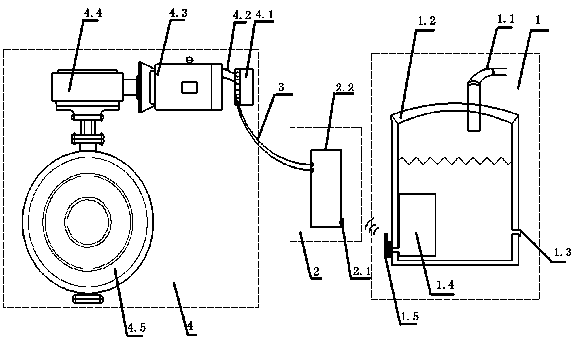

　　1.一種用于企業污水處理管道排污口處的檢測攔截裝置，其特征在于：污水檢測裝置(1)、信號接收處理裝置(2)、電纜線(3)、可控?cái)r截閥門裝置(4);所述污水檢測裝置(1)與信號接收處理裝置(2)采用無線連接方式，所述信號接收處理裝置(2)通過電纜線(3)與可控?cái)r截閥門裝置(4)相連。

　　2.根據權利要求1所述的一種用于企業污水處理管道排污口處的檢測攔截裝置，其特征在于：所述污水檢測裝置(1)包括入水口(1-1)、蓄水池(1-2)、排水口(1-3)、水質檢測器(1-4)、無線發射器(1-5);無線發射器(1-5)與信號接收處理裝置(2)中的無線接收器(2-1)均采用無線射頻技術，其內置模數轉換器以及數據連接接口，便于信號接收處理裝置(2)能實時接收到污水檢測裝置中(1)水質檢測器(1-4)發送過來的信號。

　　3.根據權利要求1所述的一種用于企業污水處理管道排污口處的檢測攔截裝置，其特征在于：所述的可控?cái)r截閥門裝置(4)中的電機驅動裝置(4-1)通過電纜線(3)接收到可編程控制器(2-1)的控制指令，直流電機(4-3)的輸出端與渦輪傳動機構(4-4)相嚙合，渦輪傳動機構(4-4)帶動軟密封蝶閥(4-5)回轉，實現由控制直流電機(4-3)達到控制軟密封蝶閥(4-5)的目的;軟密封蝶閥(4-5)采用的是雙偏心法蘭式蝶閥結構，具有雙向密封功能，蝶板采用框架結構以增大強度，密封副材料選用不銹鋼和丁腈耐油橡膠配對。

　　說明書

　　一種用于企業污水處理管道排污口處的檢測攔截裝置

　　技術領域

　　本實用新型涉及污水檢測處理領域，具體涉及一種用于企業污水處理管道排污口處的檢測攔截裝置。

　　背景技術

　　隨著人們生活水平的提高，人們開始更加注重生活質量，進而對環境問題給予了更多的關注，目前，針對排污企業污水的檢測工作大多是企業委托第三方檢測機構檢測，委托第三方檢測是企業的自身行為，目前國家沒有相關規定，一般情況是一個季度檢查一次，其本質還是企業自己監督，檢測結果并不完全透明，部分企業為了省去用于污水處理的成本去改造甚至偽造檢測結果，從而使沒有達到排放標準的污水仍能夠排放到自然環境中去，嚴重?fù)p害自然環境。

　　目前，當?shù)丨h(huán)保局、水務局會對排污企業有監督抽檢，但相關單位對排污企業的隨機檢查并不能保證檢查的實時性，并且由人力實現對每個企業的排污情況進行實時監測并不現實，往往部分排污企業已經對環境已經造成了不可逆轉的傷害后才被勒令整改;本實用新型專利提供一種用于企業污水處理管道排污口處的檢測攔截裝置，其安裝在排污管道的排污口處，能夠?qū)ε欧诺奈鬯畬?shí)時檢測，若污水不達排放標準，可關閉排污管道，保護環境不受傷害。

　　實用新型內容

　　本實用新型的目的在于克服現有污水處理檢測工作中不足，提供一種用于企業污水處理管道排污口處的檢測攔截裝置，不需人力操作，能夠?qū)ε欧诺奈鬯畬?shí)時檢測并根據檢測結果，自動判斷是否進行攔截處理。

　　為了達到所述效果，本實用新型所涉及的污水檢測攔截裝置采用了如下技術方案：一種用于企業污水處理管道排污口處的檢測攔截裝置，包括污水檢測裝置、信號接收處理裝置、電纜線、可控?cái)r截閥門裝置;所述污水檢測裝置與信號接收處理裝置采用無線連接方式;所述信號接收處理裝置與可控閥門裝置通過電纜線相連。

　　優選的，所述的污水檢測裝置中的無線發射器與信號接收處理裝置中的無線接收器均采用無線射頻技術，其內置模數轉換器以及數據連接接口，便于信號接收處理裝置能實時接收到污水檢測裝置中水質檢測器發送過來的開關信號。

　　優選的，所述的可控?cái)r截閥門裝置為電機式渦輪蝶閥結構，其電機驅動裝置通過電纜線接收到信號接收處理裝置的控制指令，通過對直流電機轉動的控制，實現由渦輪傳動機構帶動閥門回轉，從而達到自動對閥門的開啟與閉合進行控制的目的;電機帶動渦輪傳動的軟密封蝶閥采用的是雙偏心法蘭式蝶閥結構，具有雙向密封功能，90度回轉開關輕松，密封性好且使用壽命長。

　　與現有技術相比，本實用新型的優點是：針對一些企業對環境污染問題的不重視甚至不作為，以及現有檢查方式存在的缺陷，在排污口處設置一套自動檢測攔截裝置，能夠?qū)崟r(shí)檢測排污企業污水排放情況，并可對沒達到排放標準的污水進行自動攔截，此裝置能夠及時地阻止不達排放標準的污水流入河流等自然環境中去，避免了排污企業對自然環境造成的傷害，同時整套裝置能夠?qū)崿F(xiàn)自動控制，可靠性高，并大大節省了人力。
