申請日2016.07.21

　　公開(公告)日2017.04.26

　　IPC分類號C02F9/14; C02F1/28; C02F3/10; C02F3/12

　　摘要

　　本實用新型公開了一種工業污水處理高效反應裝置，所述活性污泥反應區設置在進水口的下方，所述壓力控制裝置設置在活性污泥反應區的內部，所述溫度控制裝置設置在壓力控制裝置的右側，所述活性污泥反應區的左側設有進料口，所述活性炭過濾板設置在微生物反應區的頂部，所述生物載體填料設置在微生物反應區的內部，所述曝氣反應區設置在有機玻璃隔板的下方，所述曝氣反應區的表面設有控制面板，所述電子顯示屏設置在控制面板的右側，所述微氣泡發生器設置在曝氣反應區的內部，所述水體檢測裝置設置在曝氣反應區的底部，所述電磁閥設置在排水管的中部。該工業污水處理高效反應裝置結構簡單，使用方便，造價低，安全高效。

　　權利要求書

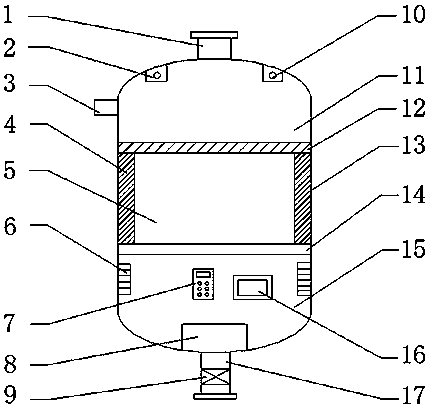

　　1.一種工業污水處理高效反應裝置，包括進水口(1)、壓力控制裝置(2)、生物載體填料(4)、微生物反應區(5)、微氣泡發生器(6)、水體檢測裝置(8)、電磁閥(9)、溫度控制裝置(10)、活性污泥反應區(11)、活性炭過濾板(12)、反應裝置本體(13)、曝氣反應區(15)、電子顯示屏(16)，其特征在于：所述進水口(1)設置在反應裝置本體(13)的頂部，所述活性污泥反應區(11)設置在進水口(1)的下方，所述壓力控制裝置(2)設置在活性污泥反應區(11)的內部，所述溫度控制裝置(10)設置在壓力控制裝置(2)的右側，所述活性污泥反應區(11)的左側設有進料口(3)，所述活性炭過濾板(12)設置在微生物反應區(5)的頂部，所述生物載體填料(4)設置在微生物反應區(5)的內部，所述微生物反應區(5)的底部設有有機玻璃隔板(14)，所述曝氣反應區(15)設置在有機玻璃隔板(14)的下方，所述曝氣反應區(15)的表面設有控制面板(7)，所述電子顯示屏(16)設置在控制面板(7)的右側，所述微氣泡發生器(6)設置在曝氣反應區(15)的內部，所述水體檢測裝置(8)設置在曝氣反應區(15)的底部，所述水體檢測裝置(8)的下方連接有排水管(17)，所述電磁閥(9)設置在排水管(17)的中部。

　　2.根據權利要求1所述的一種工業污水處理高效反應裝置，其特征在于：所述微氣泡發生器(6)設有2個。

　　3.根據權利要求1所述的一種工業污水處理高效反應裝置，其特征在于：所述電磁閥(9)通過電線與控制面板(7)電性連接。

　　說明書

　　一種工業污水處理高效反應裝置

　　技術領域

　　本實用新型屬于工業污水處理裝置技術領域，具體涉及一種工業污水處理高效反應裝置。

　　背景技術

　　隨著我國經濟的高速增長，工業化和城市化的步伐加快，對水資源的需求也日益增加，進而產生了大量污水，加劇了對環境的污染，國家加大了對于環境污染治理的力度，尤其在水環境恢復方面，推行了水體污染控制與治理。因此，不斷地尋求效率高、投資少、運行費用低、治理效果好的污水處理技術是研究工作的主要任務。然而現有的工業污水處理反應裝置處理效果較低，不具備相應的溫度壓力控制裝置，因此我們需要一款新型的工業污水處理高效反應裝置，來滿足人們的需求。

　　實用新型內容

　　本實用新型的目的在于提供一種工業污水處理高效反應裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種工業污水處理高效反應裝置，包括進水口、壓力控制裝置、生物載體填料、微生物反應區、微氣泡發生器、水體檢測裝置、電磁閥、溫度控制裝置、活性污泥反應區、活性炭過濾板、反應裝置本體、曝氣反應區、電子顯示屏，所述進水口設置在反應裝置本體的頂部，所述活性污泥反應區設置在進水口的下方，所述壓力控制裝置設置在活性污泥反應區的內部，所述溫度控制裝置設置在壓力控制裝置的右側，所述活性污泥反應區的左側設有進料口，所述活性炭過濾板設置在微生物反應區的頂部，所述生物載體填料設置在微生物反應區的內部，所述微生物反應區的底部設有有機玻璃隔板，所述曝氣反應區設置在有機玻璃隔板的下方，所述曝氣反應區的表面設有控制面板，所述電子顯示屏設置在控制面板的右側，所述微氣泡發生器設置在曝氣反應區的內部，所述水體檢測裝置設置在曝氣反應區的底部，所述水體檢測裝置的下方連接有排水管，所述電磁閥設置在排水管的中部。

　　優選的，所述微氣泡發生器設有2個。

　　優選的，所述電磁閥通過電線與控制面板電性連接。

　　本實用新型的技術效果和優點：該工業污水處理高效反應裝置結構簡單，使用方便，造價低，安全高效;壓力控制裝置和溫度控制裝置的設置能夠有效的控制反應裝置內的壓力和溫度，保證了微生物的處理效果;微氣泡發生器的設置能夠增加曝氣的效果;水體檢測裝置能夠對處理后的水體進行檢測，能夠對水體的質量進行控制;活性炭過濾板的設置能夠對水中的污染物進行很好的吸附作用，還能夠去除異味;電子顯示屏能夠將溫度和壓力值顯示，便于對反應裝置內部的環境進行控制。
