公布日：2023.02.03
申請日：2022.11.14
分類號：B01D61/14(2006.01)I;C02F1/44(2006.01)I;B01D65/02(2006.01)I
摘要
本發明公開了一種高抗污染浸沒式超濾裝置，包括膜架，所述膜架上部設有進氣口法蘭和產水口法蘭，底部設有若干曝氣管；所述曝氣管正上方設有若干簾式膜組件，所述簾式膜組件包括若干膜片，所述若干膜片上端封裝在膜殼內，每一膜片下端均設有固定殼；所述固定殼內設有通孔，所述若干通孔通過固定桿連接，且固定桿與通孔貫穿連接后可拆卸連接在膜架上。所述浸沒式超濾裝置膜片下端之間有一定的空隙，污泥等雜質不易沉積在膜絲根部；當膜組件板結發生時，只需將固定桿從簾式膜組件抽出，膜組件下端將自行散開，無需將膜組件整個拆下，該裝置拆裝方便，提高清洗效率。
權利要求書

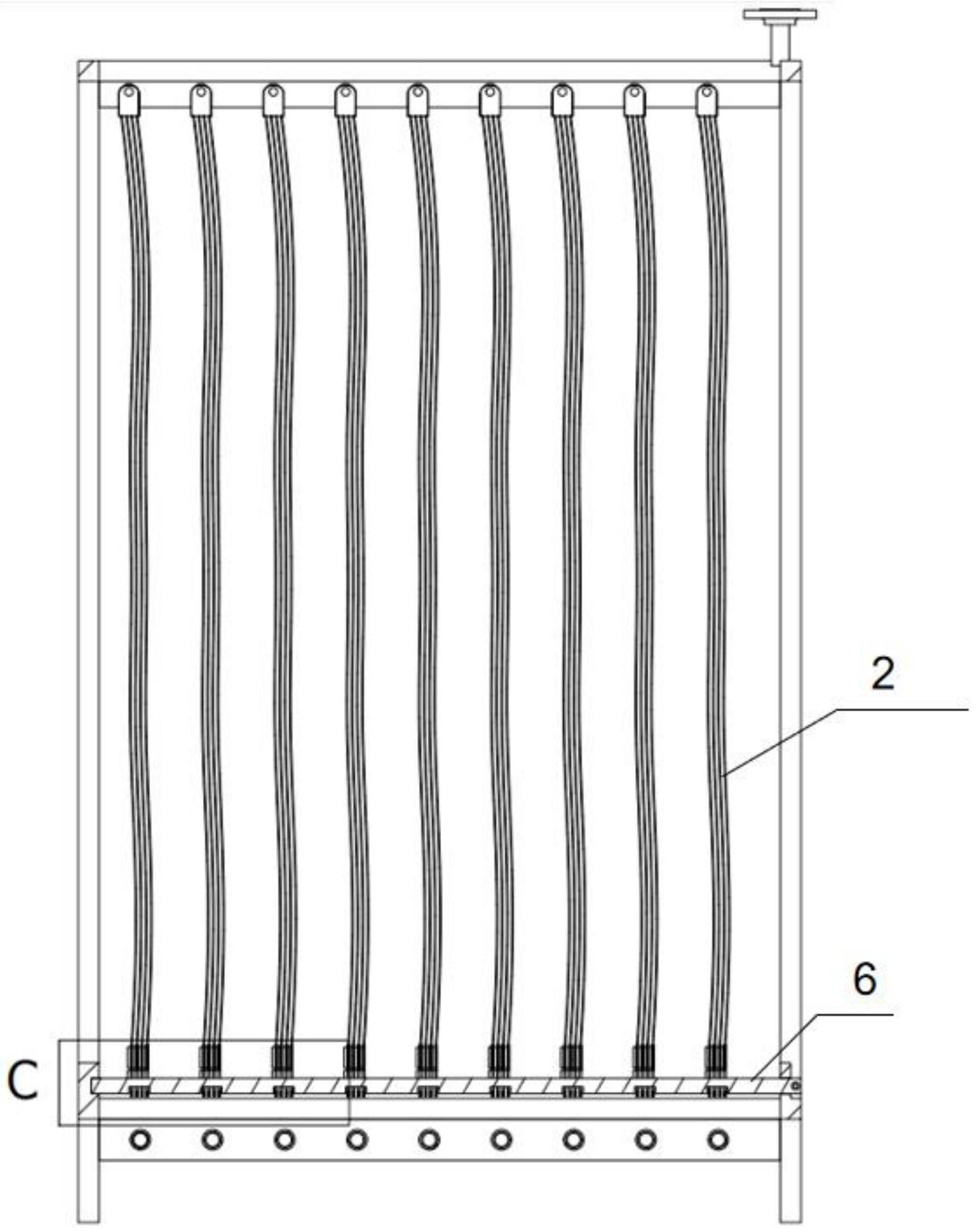

1.一種高抗污染浸沒式超濾裝置，包括：膜架(1)和簾式膜組件(2)，所述膜架(1)上部設有進氣口法蘭(3)和產水口法蘭(4)，底部設有若干曝氣管(7)，其特征在于：所述曝氣管(7)位于簾式膜組件(2)的正下方，所述簾式膜組件(2)包括若干膜片(10)，所述若干膜片(10)上端封裝在膜殼(15)內，每一膜片下端均設有固定殼(12)；所述固定殼(12)內設有通孔(16)，所述通孔(16)內設有固定桿(6)，且固定桿(6)與若干通孔(16)貫穿連接后可拆卸連接在膜架(1)上。
2.根據權利要求1所述的一種高抗污染浸沒式超濾裝置，其特征在于：所述固定殼(12)上設有若干限位塊(11)，所述限位塊(11)位于固定殼(12)的側面。
3.根據權利要求2所述的一種高抗污染浸沒式超濾裝置，其特征在于：所述所述限位塊(11)與固定殼(12)垂直方向上的高度為0.1-10cm。
4.根據權利要求1所述的一種高抗污染浸沒式超濾裝置，其特征在于：所述固定桿(6)上設有凹槽(13)。
5.根據權利要求4所述的一種高抗污染浸沒式超濾裝置，其特征在于：所述凹槽(13)的寬度大于或等于一個膜組件下端固定殼聚集在一起時的寬度，凹槽(13)數量與簾式膜組件(2)數量相同。
6.根據權利要求4所述的一種高抗污染浸沒式超濾裝置，所述凹槽(13)的寬度與單個固定殼(12)厚度相同，凹槽(13)數量與固定殼(12)的數量相同。
7.根據權利要求4所述的一種高抗污染浸沒式超濾裝置，所述凹槽(13)的深度為0.1-10cm。
8.根據權利要求1所述的一種高抗污染浸沒式超濾裝置，所述膜架底部與曝氣管平行的一側橫梁上設有桿托(8)，另一側橫梁上設有固定塊(5)，所述桿托(8)和固定塊(5)與橫梁固定連接。
9.根據權利要求1所述的一種高抗污染浸沒式超濾裝置，所述曝氣管沿曝氣管軸向曝氣孔(14)和排泥孔(17)，所述曝氣孔(14)的朝向垂直向上方向，排泥孔(17)的朝向垂直向下方向。
10.根據權利要求1所述的一種高抗污染浸沒式超濾裝置，所述膜片(10)包含1-6層以一字形排列的中空纖維膜絲。
發明內容
本發明的目的在于提供一種高抗污染浸沒式超濾裝置，解決了現有技術中浸沒式超濾膜在使用過程中易被污染及被污染后需將簾式膜組件從膜架上拆下沖洗，拆裝繁瑣、工程量大、效率低的問題。
本發明的另一個目的在于提供一種高抗污染浸沒式超濾裝置，可以解決因膜絲拉伸或收縮造成斷絲甚至脫膠的現象，提高了膜組件工作的穩定性，延長了其使用壽命。
為實現上述目的，本發明提供如下技術方案：一種高抗污染浸沒式超濾裝置，包括：膜架，所述膜架上部設有進氣口和產水口，通過進氣口法蘭和產水口法蘭分別與進氣管和產水管相連，用于產水和氣洗。底部設有若干曝氣管，曝氣管與氣源連接，為裝置提供曝氣；所述曝氣管正上方設有若干簾式膜組件，所述簾式膜組件包括若干膜片，所述若干膜片上端封裝在膜殼內部，每一片膜片下端均設有固定殼，且膜片下端嵌入并固定在固定殼內部，整個簾式膜組件呈傘狀散開，所述固定殼內均設有通孔；
還包括：固定桿，所述固定桿貫穿若干通孔后與膜架可拆卸連接。
作為上述技術方案的改進，所述固定殼上設有限位塊，限位塊垂直膜殼的方向上的高度為0.1-10cm，所述限位塊位于固定殼的側面。
作為上述技術方案的改進，所述膜片包含1-10層以一字形排列的中空纖維膜絲，優選地，膜片層數為1-5層。
作為上述技術方案的改進，所述限位塊數量為1-10個。
作為上述技術方案的改進，所述固定桿上設有凹槽。
作為上述技術方案的改進，所述凹槽的寬度大于或等于一個膜組件下端固定殼緊密聚集在一起時的厚度，凹槽數量與浸沒式裝置中簾式膜組件數量相同，凹槽數量與簾式膜組件數量一一對應。
作為上述技術方案的改進，所述凹槽的寬度與固定殼厚度相同，凹槽數量與浸沒式裝置中膜片的數量相同，凹槽數量與膜片數量一一對應。
作為上述技術方案的改進，所述凹槽的深度為0.1-10cm。
作為上述技術方案的改進，所述膜架底部與曝氣管平行的橫梁中，一個橫梁上設有桿托，另一個橫梁上設有固定塊，桿托和固定塊與橫梁固定連接。
作為上述技術方案的改進，所述曝氣管上設有曝氣孔和排泥孔，曝氣孔的朝向垂直向上方向，排泥孔朝向垂直向下方向。
作為上述技術方案的改進，所述固定塊上設有通孔和限位螺栓，用于將固定桿與膜架可拆卸固定連接。
與現有技術相比，本發明的有益效果如下：
1、本發明提供了一種高抗污染浸沒式超濾裝置，采用上端封裝在膜殼內，下端敞開式簾式膜組件，通過固定桿與膜架固定連接，取代傳統將若干膜絲兩端分別封裝在膜殼內的膜組件后，分別安裝在膜架。該裝置拆裝方便，當簾式膜組件板結發生時，只需將固定桿從簾式膜組件通孔抽出，膜組件下端將自有散開，無需將膜組件整個拆下，方便清洗。
2、本發明提供的高抗污染浸沒式超濾裝置，簾式膜組件中每一片膜片下端均設有固定殼，固定殼上設有限位塊或采用固定桿卡槽的方式將膜片等間距分布，且膜片間有一定的空隙，污泥等雜質可以自由從空隙落下，不易沉積在膜絲根部。
3、本發明提供的高抗污染浸沒式超濾裝置，曝氣管位于簾式膜組件的正下方，曝氣出的氣泡可以沿著膜片間的空隙上升，膜片間污水的湍動增強，污水濃度更加均勻，污泥等雜質不易在膜絲表面形成板結，曝氣清洗效率更高。
4、本發明提供的高抗污染浸沒式超濾裝置，所述膜片可以在固定桿的凹槽內一定范圍的上下活動，增加膜組件的抖動效果，提高清洗效率。同時，可以避免因膜絲拉伸或收縮造成斷絲的機率，提高了膜組件工作的穩定性，延長了其使用壽命。
（發明人：石川;楊芳;程楊明;汪朝暉;汪效祖;崔朝亮）
