公布日：2023.02.03
申請日：2022.11.16
分類號：B01D36/04(2006.01)I;B01D29/74(2006.01)I;B01D29/66(2006.01)I;C02F11/121(2019.01)I;B08B9/093(2006.01)I;B08B3/02(2006.01)I
摘要
本發明涉及污泥分離處理技術領域，具體為一種污染底泥及固體污染物分離設備，所述分離設備包括固液分離裝置、固液處理裝置和旋轉電機，所述固液分離裝置設置在固液處理裝置的上方，所述旋轉電機設置在固液處理裝置的外側，所述固液分離裝置包括分離罐和分離機構，本發明相比于目前的污染底泥及固體污染物分離設備設置有分離機構和氣泵，通過分離機構能夠截留住污染底泥內的固體污染物，通過控制氣泵的充氣和抽氣頻率能夠使得分離機構在分離罐內上下振動，進而避免污染底泥堵塞分離機構的現象，本發明設置有穩壓塊和扇葉，通過氣泵持續性的向振動槽內充氣，即可使得第一濾板上的固體污染物自動沿著下料通道進入到廢料室內。
權利要求書

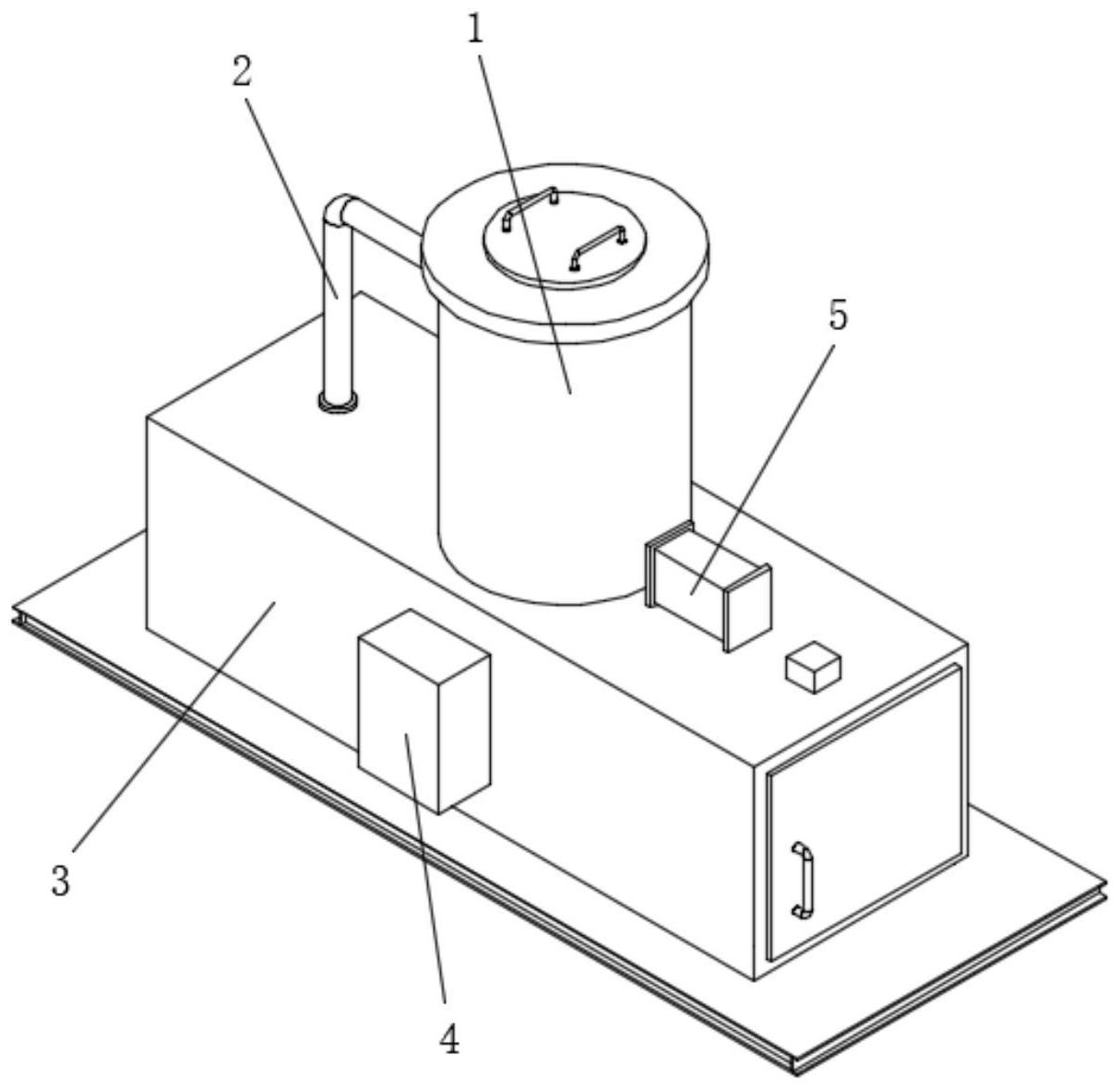

1.一種污染底泥及固體污染物分離設備，其特征在于：所述分離設備包括固液分離裝置(1)、固液處理裝置(3)和旋轉電機(4)，所述固液分離裝置(1)設置在固液處理裝置(3)的上方，所述旋轉電機(4)設置在固液處理裝置(3)的外側，所述固液分離裝置(1)包括分離罐(11)和分離機構(12)，所述分離機構(12)設置在分離罐(11)的內部中間位置處，所述固液處理裝置(3)包括處理箱(32)、污泥室(33)、變向室(34)和廢料室(35)，所述變向室(34)設置在處理箱(32)的內部中間位置處且與分離罐(11)相連通，所述變向室(34)的內部設置有變向板，所述變向板與旋轉電機(4)相連接，所述污泥室(33)和廢料室(35)分別設置在變向室(34)的左右兩側，所述污泥室(33)的上方設置有循環泵(31)，所述廢料室(35)的內部設置有平鋪機構(353)，所述分離罐(11)遠離固液處理裝置(3)的一端設置有清理組件(111)，所述循環泵(31)的出液端通過循環管(2)與清理組件(111)相連接，所述循環泵(31)的進液端通過進液管與污泥室(33)相連接。
2.根據權利要求1所述的一種污染底泥及固體污染物分離設備，其特征在于：所述污泥室(33)的內部設置有隔板(331)和脫水裝置(332)，通過所述隔板(331)將污泥室(33)分割成泥料腔和廢水腔，所述脫水裝置(332)的機身設置在廢水腔內，所述脫水裝置(332)的出料端設置在泥料腔內，所述循環泵(31)的進液端通過進液管伸入進廢水腔內，所述變向室(34)的下方設置有驅動電機，所述驅動電機驅動脫水裝置(332)工作，所述清理組件(111)包括環形管和噴水頭，所述噴水頭與環形管的內壁相連接，所述環形管的外壁與循環管(2)相連接。
3.根據權利要求2所述的一種污染底泥及固體污染物分離設備，其特征在于：所述固液處理裝置(3)的上方設置有氣泵(5)，所述分離罐(11)的內壁靠近分離機構(12)的一端設置有振動槽(112)，所述振動槽(112)的內部設置有振動塊(113)和振動彈簧桿，所述振動彈簧桿貫穿于振動塊(113)，所述振動塊(113)與分離機構(12)的外壁固定連接，所述固液分離裝置(1)靠近氣泵(5)的一端設置有環形槽(114)，所述環形槽(114)的一端與氣泵(5)相連接，所述環形槽(114)的另一端與振動槽(112)相連接，所述氣泵(5)具有抽充兩用功能。
4.根據權利要求3所述的一種污染底泥及固體污染物分離設備，其特征在于：所述分離機構(12)包括分離架(121)、第一濾板(122)、滑架(123)和固定架(125)，所述滑架(123)和第一濾板(122)均為環形結構，所述滑架(123)通過T形滑塊活動安裝在分離架(121)的內部，所述滑架(123)的內壁與第一濾板(122)的外壁固定連接，所述滑架(123)與第一濾板(122)之間設置有下料通道，所述滑架(123)的內部設置有收納槽(1231)，所述收納槽(1231)的內部設置有第二濾板(1232)，所述第二濾板(1232)與收納槽(1231)之間通過離心彈簧桿相連接，所述第一濾板(122)的下方設置有固定架(125)，所述固定架(125)的內部設置有扇葉(1251)，所述固定架(125)通過第一導管、離心槽(126)和離心通道(127)與振動槽(112)相連接，所述離心槽(126)的內部設置有穩壓塊(1261)和穩壓彈簧桿，所述穩壓塊(1261)滑動安裝在穩壓彈簧桿上，所述扇葉(1251)通過錐齒輪傳動組件與第一濾板(122)相連接。
5.根據權利要求4所述的一種污染底泥及固體污染物分離設備，其特征在于：所述分離機構(12)還包括排氣通道(124)，所述排氣通道(124)設置在固定架(125)遠離離心槽(126)的一側，所述排氣通道(124)通過第二導管與固定架(125)相連接。
6.根據權利要求5所述的一種污染底泥及固體污染物分離設備，其特征在于：所述廢料室(35)的內部底端設置有集液槽(351)，所述集液槽(351)靠近平鋪機構(353)的一端設置有滲液板(352)，所述廢料室(35)的上方設置有單向排氣閥(354)。
7.根據權利要求6所述的一種污染底泥及固體污染物分離設備，其特征在于：所述平鋪機構(353)包括泄壓架(3531)、活動組件(3532)、泄壓槽(3533)、泄壓板(3534)和槳葉(3535)，所述泄壓架(3531)靠近變向室(34)的一端設置有活動腔，所述活動組件(3532)設置在活動腔內，所述泄壓槽(3533)設置在泄壓架(3531)遠離變向室(34)的一端，所述泄壓槽(3533)與單向排氣閥(354)相連接，所述泄壓槽(3533)內部靠近單向排氣閥(354)的一端設置有泄壓板(3534)，所述泄壓板(3534)與泄壓槽(3533)之間通過泄壓彈簧和轉軸相連接，所述泄壓槽(3533)內部遠離單向排氣閥(354)的一端設置有槳葉(3535)，所述槳葉(3535)通過傳動帶與活動組件(3532)相連接。
8.根據權利要求7所述的一種污染底泥及固體污染物分離設備，其特征在于：所述活動組件(3532)包括轉盤、升降架、滑塊和平鋪板，所述滑塊滑動安裝在升降架內，所述升降架通過升降桿活動安裝在泄壓架(3531)內，所述轉盤的一端通過傳動帶與槳葉(3535)相連接，所述轉盤的另一端通過連桿與滑塊相連接，所述滑塊靠近滲液板(352)的一端設置有平鋪板。
發明內容
本發明的目的在于提供一種污染底泥及固體污染物分離設備，以解決上述背景技術中提出的問題。
為了解決上述技術問題，本發明提供如下技術方案：一種污染底泥及固體污染物分離設備，所述分離設備包括固液分離裝置、固液處理裝置和旋轉電機，所述固液分離裝置設置在固液處理裝置的上方，所述旋轉電機設置在固液處理裝置的外側，所述固液分離裝置包括分離罐和分離機構，所述分離機構設置在分離罐的內部中間位置處，所述固液處理裝置包括處理箱、污泥室、變向室和廢料室，所述變向室設置在處理箱的內部中間位置處且與分離罐相連通，所述變向室的內部設置有變向板，所述變向板與旋轉電機相連接，所述污泥室和廢料室分別設置在變向室的左右兩側，所述污泥室的上方設置有循環泵，所述廢料室的內部設置有平鋪機構，所述分離罐遠離固液處理裝置的一端設置有清理組件，所述循環泵的出液端通過循環管與清理組件相連接，所述循環泵的進液端通過進液管與污泥室相連接。
固液分離裝置為本發明的分離基礎，通過固液分離裝置將污染底泥與固體污染物分離開，固液處理裝置為本發明的處理基礎，通過固液處理裝置對污染底泥和固體污染物分別處理，本發明設置有旋轉電機和變向板，通過旋轉電機能夠改變變向板的位置，進而控制分離罐內的物質流動方向，在分離污染底泥中的固體污染物時，通過旋轉電機控制變向板向污泥室的方向旋轉，此時污染底泥會沿著變向板流動到污泥室，分離結束，若要去除分離罐內的固體污染物時，可通過旋轉電機控制變向板向廢料室的方向旋轉，此時分離罐內的固體污染物會沿著變向板流動到廢料室內，通過平鋪機構能夠防止固體污染物在廢料室的進口處堆積，保證固體污染物平鋪在廢料室內，以方便后續消除固體污染物上的殘液，最后本發明設置有清理組件和循環泵，進液管上設置有過濾裝置，通過循環泵和過濾裝置能夠?qū)⑽勰嗍覂?nèi)的污水送入到清理組件內，通過清理組件能夠預清理分離罐和變向板，以減輕后續清理的麻煩。
進一步的，所述污泥室的內部設置有隔板和脫水裝置，通過所述隔板將污泥室分割成泥料腔和廢水腔，所述脫水裝置的機身設置在廢水腔內，所述脫水裝置的出料端設置在泥料腔內，所述循環泵的進液端通過進液管伸入進廢水腔內，所述變向室的下方設置有驅動電機，所述驅動電機驅動脫水裝置工作，所述清理組件包括環形管和噴水頭，所述噴水頭與環形管的內壁相連接，所述環形管的外壁與循環管相連接。
通過上述技術方案，污染底泥在進入到污泥室內時，會先掉落到脫水裝置中，通過驅動電機驅動脫水裝置工作，通過脫水裝置能夠使得污染底泥中的固液分離，最后水等液體掉落到廢水腔內，污泥等固態物質會掉落到泥料腔內，通過隔板和脫水裝置能夠達到處理污染底泥的目的，本發明在工作結束之后，通過循環泵能夠?qū)U水腔內的水送入到環形管內，最后從噴水頭內以一定的流速噴出，通過噴水頭內噴的水可以將分離罐內壁以及分離機構上殘留的污染底泥沖刷掉，以方便后續使用。
進一步的，所述固液處理裝置的上方設置有氣泵，所述分離罐的內壁靠近分離機構的一端設置有振動槽，所述振動槽的內部設置有振動塊和振動彈簧桿，所述振動彈簧桿貫穿于振動塊，所述振動塊與分離機構的外壁固定連接，所述固液分離裝置靠近氣泵的一端設置有環形槽，所述環形槽的一端與氣泵相連接，所述環形槽的另一端與振動槽相連接，所述氣泵具有抽充兩用功能。
通過上述技術方案，在將固體污染物從污染底泥中分離開的時候，氣泵會間歇性的向振動槽內充氣和抽氣，當氣泵向振動槽內充氣時，在氣壓的作用下，振動塊會帶著分離機構向上運動，當氣泵將振動槽內的氣體抽出時，在重力和振動彈簧桿自身彈力的作用下，振動塊會帶著分離機構向下運動，通過控制氣泵的充氣和抽氣頻率能夠使得分離機構在分離罐內上下振動，通過分離機構的振動能夠防止污染底泥堵塞分離機構的現象，同時加快污染底泥穿過分離機構的速度，提高工作效率。
進一步的，所述分離機構包括分離架、第一濾板、滑架和固定架，所述滑架和第一濾板均為環形結構，所述滑架通過T形滑塊活動安裝在分離架的內部，所述滑架的內壁與第一濾板的外壁固定連接，所述滑架與第一濾板之間設置有下料通道，所述滑架的內部設置有收納槽，所述收納槽的內部設置有第二濾板，所述第二濾板與收納槽之間通過離心彈簧桿相連接，所述第一濾板的下方設置有固定架，所述固定架的內部設置有扇葉，所述固定架通過第一導管、離心槽和離心通道與振動槽相連接，所述離心槽的內部設置有穩壓塊和穩壓彈簧桿，所述穩壓塊滑動安裝在穩壓彈簧桿上，所述扇葉通過錐齒輪傳動組件與第一濾板相連接。
通過上述技術方案，當污染底泥與固體污染物分離結束，需要去除分離罐內的固體污染物時，只需通過氣泵向振動槽內持續通氣，那么隨著振動槽內的氣壓持續增大，穩壓塊會逐漸向遠離振動槽的方向運動，當振動槽內的氣壓遠超穩壓彈簧桿的彈力時，離心通道會與振動槽相連通，此時振動槽內的氣體會依次通過離心槽、離心通道和第一導管進入到固定架內，通過該組氣體能夠吹動扇葉旋轉，最后通過扇葉和錐齒輪傳動組件驅動第一濾板和滑架轉動，第一濾板和滑架在轉動的過程中，第二濾板和第一濾板上的固體污染物會受到一組離心力，當?shù)诙䴙V板受到的離心力大于離心彈簧桿對第二濾板的阻力時，第二濾板會收縮進收納槽內，此時滑架與第一濾板之間設置的下料通道處于打開狀態，第一濾板上的固體污染物會沿著下料通道落到變向室中，最后沿著變向板進入到廢料室內，本發明設置的分離機構，不僅能夠截留污染底泥中的固體污染物，還能夠無需人工清理，使得固體污染物可以自動進入到廢料室，以此降低了人工強度，提高了工作效率。
進一步的，所述分離機構還包括排氣通道，所述排氣通道設置在固定架遠離離心槽的一側，所述排氣通道通過第二導管與固定架相連接。
通過上述技術方案，第一濾板上的固體污染物在沿著下料通道下落的過程中，固定架內的氣體會沿著排氣通道排到分離罐內，當分離罐的頂端被封住時，該組氣體會沿著變向室進入到廢料室內，通過該組氣體能夠起到?jīng)_刷固體污染物的作用，方便固體污染物順暢的移動到廢料室內，防止固體污染物因為黏性等原因沾附到分離罐內壁以及變向板上，另外當工作結束，且清理組件已經清理完分離罐內時，通過旋轉電機使得變向板處于水平狀態，同時打開分離罐的頂端，使得分離罐與外界環境相接觸，接著通過氣泵持續向振動槽內充入氣體，那么氣體最后會從排氣通道內排出，并且該組氣體會從分離罐的頂端排出，氣體在排出的過程中能夠?qū)⒎蛛x罐和分離機構上的水分帶走，從而實現了快速干燥的目的，防止分離罐和分離機構上的水分殘留時間過長，以至于發生銹蝕等現象。
進一步的，所述廢料室的內部底端設置有集液槽，所述集液槽靠近平鋪機構的一端設置有滲液板，所述廢料室的上方設置有單向排氣閥。
通過上述技術方案，當固體污染物和氣泵排出的氣體進入到廢料室內時，通過平鋪機構能夠使得固體污染物平鋪在滲液板上，既方便固體污染物上殘留的液體能夠順利的流到集液槽，又防止固體污染物集中堆積在滲液板靠近變向室的一端，通過單向排氣閥能夠起到泄壓的作用，防止廢料室內的氣壓過高，以至于內部零件發生受損現象。
進一步的，所述平鋪機構包括泄壓架、活動組件、泄壓槽、泄壓板和槳葉，所述泄壓架靠近變向室的一端設置有活動腔，所述活動組件設置在活動腔內，所述泄壓槽設置在泄壓架遠離變向室的一端，所述泄壓槽與單向排氣閥相連接，所述泄壓槽內部靠近單向排氣閥的一端設置有泄壓板，所述泄壓板與泄壓槽之間通過泄壓彈簧和轉軸相連接，所述泄壓槽內部遠離單向排氣閥的一端設置有槳葉，所述槳葉通過傳動帶與活動組件相連接。
通過上述技術方案，隨著氣泵排出的氣體進入到廢料室內，廢料室內的氣壓會逐漸增大，當廢料室內的氣壓大于泄壓彈簧對泄壓板的阻力時，泄壓槽與外界環境處于連通狀態，此時廢料室內的氣體會沿著泄壓槽和單向排氣閥流到外界，氣體在流動的過程中，槳葉受到一組沖擊力開始旋轉，通過槳葉能夠帶動活動組件在活動腔內移動，通過活動組件能夠?qū)⒍逊e在滲液板靠近變向室一端的固體污染物撥開，并使得固體污染物平鋪在滲液板上。
進一步的，所述活動組件包括轉盤、升降架、滑塊和平鋪板，所述滑塊滑動安裝在升降架內，所述升降架通過升降桿活動安裝在泄壓架內，所述轉盤的一端通過傳動帶與槳葉相連接，所述轉盤的另一端通過連桿與滑塊相連接，所述滑塊靠近滲液板的一端設置有平鋪板。
通過上述技術方案，槳葉在旋轉時，轉盤會跟著旋轉，此時升降架上下移動，而滑塊會帶著平鋪板做類似橢圓的運動，通過平鋪板能夠?qū)⒐腆w污染物平鋪在滲液板上，最后由于平鋪板的運動軌跡類似于橢圓，因此能夠避免平鋪板在從遠離變向室的位置處移動到靠近變向室的位置時，將已經平鋪在滲液板上的固體污染物重新帶到滲液板靠近變向室一端，進而保證了平鋪效果。
與現有技術相比，本發明所達到的有益效果是：本發明相比于目前的污染底泥及固體污染物分離設備設置有分離機構和氣泵，通過分離機構能夠截留住污染底泥內的固體污染物，通過控制氣泵的充氣和抽氣頻率能夠使得分離機構在分離罐內上下振動，進而避免污染底泥堵塞分離機構的現象，同時加快污染底泥穿過分離機構的速度，提高工作效率，本發明設置有穩壓塊和扇葉，當分離工作結束，需要去除分離罐內的固體污染物時，只需通過氣泵持續性的向振動槽內充氣，即可使得第一濾板上的固體污染物自動沿著下料通道進入到廢料室內，以此降低了人工清理的麻煩，提高了工作效率，另外本發明還設置有排氣通道，當分離罐的頂端被封住時，氣泵產生的氣體會隨著固體污染物進入到廢料室內，通過氣泵產生的氣體能夠起到?jīng)_刷固體污染物的作用，防止固體污染物因為黏性等原因沾附到分離罐內壁以及變向板上，最后本發明設置有平鋪機構和清理組件，通過平鋪機構能夠保證固體污染物平鋪在廢料室內，防止固體污染物在廢料室的進口處堆積，以方便固體污染物上的殘液流入到集液槽內，通過循環泵和清理組件能夠?qū)U水腔內的水送入到分離罐內，以便對分離罐內壁和分離機構上殘留的污染底泥進行沖洗，當分離罐內清理完之后，通過旋轉電機使得變向板處于水平狀態，同時打開分離罐的頂端，然后接著通過氣泵持續向振動槽內充入氣體，氣泵產生的氣體最后會從分離罐的頂端排出，氣體在排出的過程中能夠?qū)⒎蛛x罐和分離機構上的水分帶走，從而實現了快速干燥的目的，防止分離罐和分離機構上的水分殘留時間過長，以至于發生銹蝕等現象。
（發明人：慶巴圖;湯春娜）
