公布日：2023.12.29
申請日：2023.11.28
分類號：B01D29/68(2006.01)I;B01D29/96(2006.01)I
摘要
本發明涉及晶硅加工技術領域，具體涉及一種晶硅切片廢水過濾裝置，晶硅切片廢水過濾裝置包括過濾管，過濾管上設置有排水管，過濾管的內部插裝有半濾板和轉換球閥，半濾板將過濾管分隔為進水腔和出水腔，半濾板上設置有濾孔，濾孔設置在半濾板的半個端面上，轉換球閥將出水腔分隔為轉換腔和儲雜腔。過濾廢水時進水腔接收廢水，并經濾孔除去雜質后、從排水管排出；濾孔堵塞時半濾板繞第一軸線轉動180度，實現濾孔的入口面和出口面的對換，濾孔疏通時，轉換腔和儲雜腔連通，使得雜質進入到儲雜腔中進行儲存，使得在對濾孔進行疏通時，還能夠?qū)U水進行過濾，從而避免停機對半濾板進行清理，在提高廢水過濾效率的同時，提高對硅資源的回收效率。
權利要求書

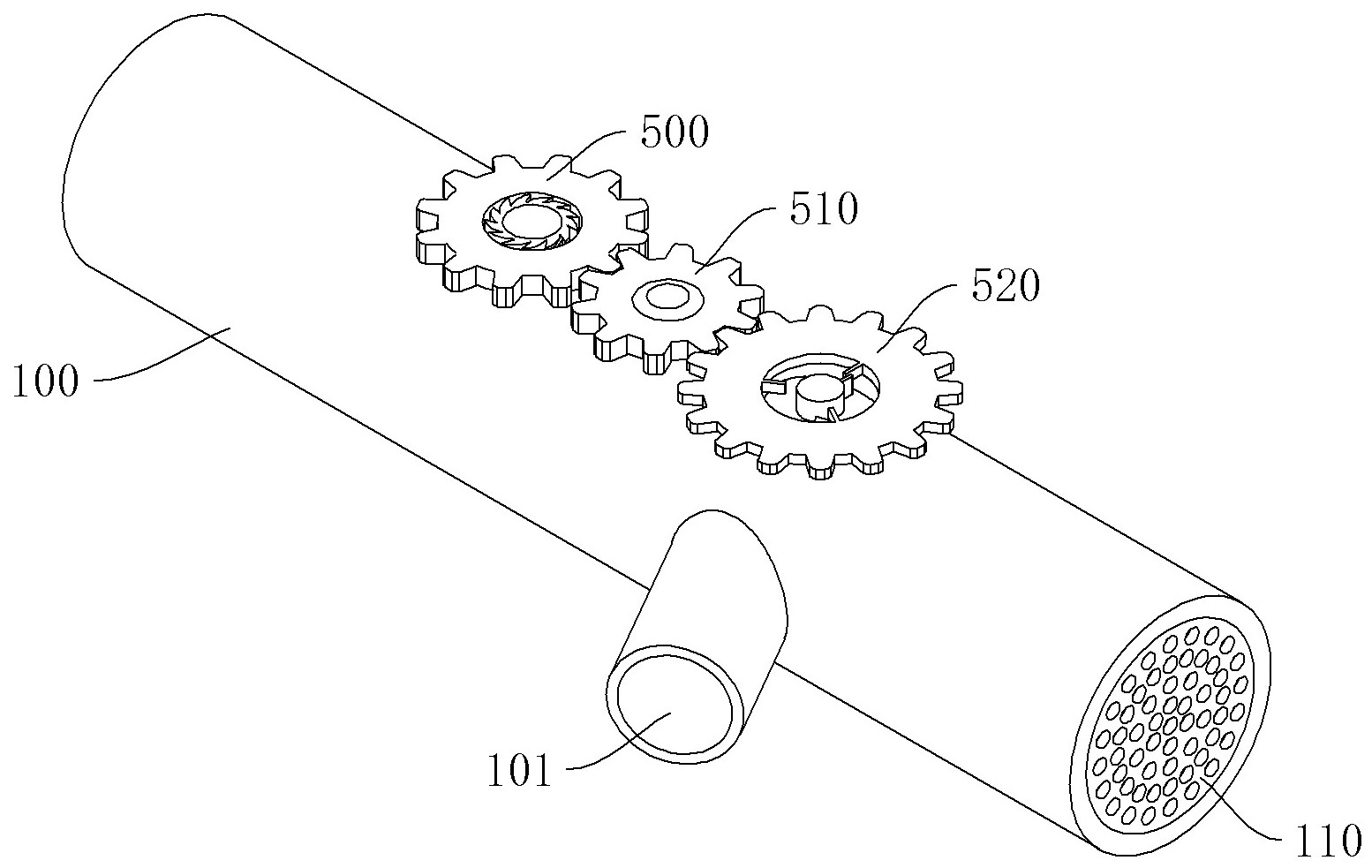

1.一種晶硅切片廢水過濾裝置，其特征在于，所述晶硅切片廢水過濾裝置包括：過濾管，所述過濾管為直管，所述過濾管的圓周側壁上設置有排水管，排水管的軸線設置為和過濾管的軸線共面，且排水管的軸線和過濾管的軸線之間具有預設夾角；半濾板，所述半濾板設置在所述過濾管的內部，且能夠繞第一軸線彈性自轉，所述第一軸線垂直于所述過濾管的軸線，所述半濾板將所述過濾管分隔為進水腔和出水腔，所述半濾板上設置有濾孔，所述濾孔連通所述進水腔和所述出水腔，所述濾孔的數量有多個，且均勻排布在所述半濾板的半個端面上；轉換球閥，所述轉換球閥設置在所述過濾管內部，且能夠繞第二軸線彈性自轉，所述第二軸線垂直于所述過濾管的軸線，所述轉換球閥將所述出水腔分隔為轉換腔和儲雜腔，所述轉換球閥配置成能夠使所述轉換腔和所述排水管連通或和所述儲雜腔連通；轉換球閥上設置有安裝軸，安裝軸的軸線和轉換球閥的球心重合，安裝軸在安裝時插裝在過濾管內部，且安裝軸的軸線和過濾管的軸線垂直且共面設置；過濾廢水時，所述轉換球閥使所述轉換腔和所述排水管連通，所述進水腔接收廢水，所述廢水經所述濾孔除去雜質后、從所述排水管排出；所述濾孔堵塞時，所述半濾板繞所述第一軸線轉動180度，以實現所述濾孔的入口面和出口面的對換；所述濾孔疏通時，所述轉換球閥繞所述第二軸線轉動使所述轉換腔和所述儲雜腔連通，使得雜質進入到所述儲雜腔中進行儲存，所述晶硅切片廢水過濾裝置還包括鎖定機構和驅動機構，所述鎖定機構配置成在正常過濾廢水時鎖定所述半濾板、在所述濾孔堵塞時解鎖所述半濾板；所述驅動機構配置成能夠帶動所述轉換球閥轉動，所述半濾板能夠沿所述過濾管的軸線方向彈性滑動；所述鎖定機構包括卡塊，所述卡塊能夠和所述半濾板卡接，所述卡塊插裝在所述過濾管的內周壁上，且能夠沿所述過濾管的徑向方向彈性滑動；正常過濾廢水時，所述卡塊和所述半濾板卡接；所述濾孔堵塞時，所述廢水帶動所述半濾板和所述卡塊沿所述過濾管的軸線方向滑動，同時在彈性作用下所述卡塊沿所述過濾管的徑向方向、向靠近所述過濾管內周壁的方向移動，使得所述卡塊和所述半濾板脫離卡接；所述驅動機構包括葉輪、單向組件和傳動組件，所述葉輪設置在所述轉換腔內，且能夠繞第三軸線自轉，所述第三軸線垂直于所述過濾管的軸線；在所述單向組件的作用下，所述葉輪僅在所述濾板堵塞時能夠通過所述傳動組件帶動所述轉換球閥轉動；傳動組件設置為包括第一齒輪、第二齒輪和第三齒輪，第一齒輪、第二齒輪和第三齒輪均位于過濾管的外部，第一齒輪和葉輪同軸設置，第三齒輪和安裝軸同軸設置且能夠同步轉動，第二齒輪能夠轉動地設置在過濾管的外周壁上，且位于第一齒輪和第三齒輪之間，并同時和第一齒輪、第三齒輪嚙合傳動；單向組件設置為包括棘輪和棘凸，棘輪位于過濾管的外部并同時位于第一齒輪的內部，且同軸固定套接在葉輪上，棘凸設置在第一齒輪的內周壁上，棘凸和棘輪之間設置為單向傳動。
2.根據權利要求1所述的晶硅切片廢水過濾裝置，其特征在于，所述卡塊設置為磁鐵或電磁鐵，所述半濾板的另一半由磁性材料制成；所述卡塊和所述半濾板之間的磁性配合使得所述半濾板復位。
3.根據權利要求1所述的晶硅切片廢水過濾裝置，其特征在于，所述卡塊靠近所述半濾板復位轉動方向的卡接面在所述過濾管徑向方向上的高度低于與之相對一側卡接面的高度。
4.根據權利要求1所述的晶硅切片廢水過濾裝置，其特征在于，所述驅動機構還包括限位組件，所述限位組件用于限制所述轉換球閥能夠轉動的最大角度。
5.根據權利要求1所述的晶硅切片廢水過濾裝置，其特征在于，所述晶硅切片廢水過濾裝置還包括彈性件，所述彈性件設置在所述半濾板和所述過濾管之間，在所述彈性件的作用下所述半濾板具有繞第一軸線彈性自轉的趨勢。
6.根據權利要求1所述的晶硅切片廢水過濾裝置，其特征在于，所述儲雜腔的末端設置有全濾板，所述全濾板用于過濾所述儲雜腔內的廢水。
7.根據權利要求6所述的晶硅切片廢水過濾裝置，其特征在于，所述過濾管在使用時傾斜或豎直放置。
發明內容
基于此，有必要針對目前的硅切割廢水過程中所存在的硅資源回收效率低的問題，提供一種晶硅切片廢水過濾裝置。
上述目的通過下述技術方案實現：
一種晶硅切片廢水過濾裝置，所述晶硅切片廢水過濾裝置包括：
過濾管，所述過濾管的圓周側壁上設置有排水管；
半濾板，所述半濾板設置在所述過濾管的內部，且能夠繞第一軸線彈性自轉，所述第一軸線垂直于所述過濾管的軸線，所述半濾板將所述過濾管分隔為進水腔和出水腔，所述半濾板上設置有濾孔，所述濾孔連通所述進水腔和所述出水腔，所述濾孔的數量有多個，且均勻排布在所述半濾板的半個端面上；
轉換球閥，所述轉換球閥設置在所述過濾管內部，且能夠繞第二軸線彈性自轉，所述第二軸線垂直于所述過濾管的軸線，所述轉換球閥將所述出水腔分隔為轉換腔和儲雜腔，所述轉換球閥配置成能夠使所述轉換腔和所述排水管連通或和所述儲雜腔連通；
過濾廢水時，所述轉換球閥使所述轉換腔和所述排水管連通，所述進水腔接收廢水，所述廢水經所述濾孔除去雜質后、從所述排水管排出；所述濾孔堵塞時，所述半濾板繞所述第一軸線轉動180度，以實現所述濾孔的入口面和出口面的對換；所述濾孔疏通時，所述轉換球閥繞所述第二軸線轉動使所述轉換腔和所述儲雜腔連通，使得雜質進入到所述儲雜腔中進行儲存。
進一步地，所述晶硅切片廢水過濾裝置還包括鎖定機構和驅動機構，所述鎖定機構配置成在正常過濾廢水時鎖定所述半濾板、在所述濾孔堵塞時解鎖所述半濾板；所述驅動機構配置成能夠帶動所述轉換球閥轉動。
進一步地，所述半濾板能夠沿所述過濾管的軸線方向彈性滑動；所述鎖定機構包括卡塊，所述卡塊能夠和所述半濾板卡接，所述卡塊插裝在所述過濾管的內周壁上，且能夠沿所述過濾管的徑向方向彈性滑動；正常過濾廢水時，所述卡塊和所述半濾板卡接；所述濾孔堵塞時，所述廢水帶動所述半濾板和所述卡塊沿所述過濾管的軸線方向滑動，同時在彈性作用下所述卡塊沿所述過濾管的徑向方向、向靠近所述過濾管內周壁的方向移動，使得所述卡塊和所述半濾板脫離卡接。
進一步地，所述卡塊設置為磁鐵或電磁鐵，所述半濾板的另一半由磁性材料制成；所述卡塊和所述半濾板之間的磁性配合使得所述半濾板復位。
進一步地，所述卡塊靠近所述半濾板復位轉動方向的卡接面在所述過濾管徑向方向上的高度低于與之相對一側卡接面的高度。
進一步地，所述驅動機構包括葉輪、單向組件和傳動組件，所述葉輪設置在所述轉換腔內，且能夠繞第三軸線自轉，所述第三軸線垂直于所述過濾管的軸線；在所述單向組件的作用下，所述葉輪僅在所述濾板堵塞時能夠通過所述傳動組件帶動所述轉換球閥轉動。
進一步地，所述驅動機構還包括限位組件，所述限位組件用于限制所述轉換球閥能夠轉動的最大角度。
進一步地，所述晶硅切片廢水過濾裝置還包括彈性件，所述彈性件設置在所述半濾板和所述過濾管之間，在所述彈性件的作用下所述半濾板具有繞第一軸線彈性自轉的趨勢。
進一步地，所述儲雜腔的末端設置有全濾板，所述全濾板用于過濾所述儲雜腔內的廢水。
進一步地，所述過濾管在使用時傾斜或豎直放置。
本發明的有益效果是：
本發明提供的一種晶硅切片廢水過濾裝置在過濾廢水時，通過轉換球閥使轉換腔和排水管連通，然后通過進水腔接收廢水，該廢水經濾孔除去雜質后、從排水管排出，此時雜質堆積在濾孔的入口面；隨著半濾板連續對廢水進行過濾，濾孔的入口面會不斷堆積雜質，當濾孔堵塞時，半濾板繞第一軸線轉動180度，使得濾孔的入口面和出口面實現對換，進而在廢水的沖擊作用下能夠疏通濾孔，避免影響濾孔的過濾效果；當濾孔疏通時，通過轉換球閥繞第二軸線轉動使轉換腔和儲雜腔連通，使得雜質進入到儲雜腔中進行儲存，便于收集雜質中的硅資源，進而避免通過停機對濾孔進行疏通和收集雜質中硅資源的過程，從而在提高裝置過濾效率的同時，提高對硅資源的回收效率。
（發明人：李焱;付明鵬;彭強;陳中典）
