公布日：2023.12.29
申請日：2023.11.28
分類號：C02F1/52(2023.01)I;C02F1/24(2023.01)I;C02F1/00(2023.01)I;B01F27/921(2022.01)I;B01F35/71(2022.01)I
摘要
本發明公開了一種秸稈制漿廢水處理裝置及處理方法，具體涉及廢水處理技術領域。包括有底架，所述底架固接有處理殼，所述處理殼靠近所述底架的一側連通有出料管道，所述處理殼固接有集渣殼，所述集渣殼的下側連通有出渣管道，所述集渣殼固接有頂架，所述頂架固接有進料斗，所述進料斗的下側連通有進料管，所述進料管遠離所述頂架的一端轉動連接有轉動殼和渦輪，所述轉動殼內設置有腔體。本發明通過使廢水和絮凝劑自下至上逐層增加，如此將處理殼內的空間分為豎向的若干份，減小廢水和絮凝劑的運動空間，以此增大廢水和絮凝劑之間的接觸面積，進而提高二者之間的混合效果。
權利要求書

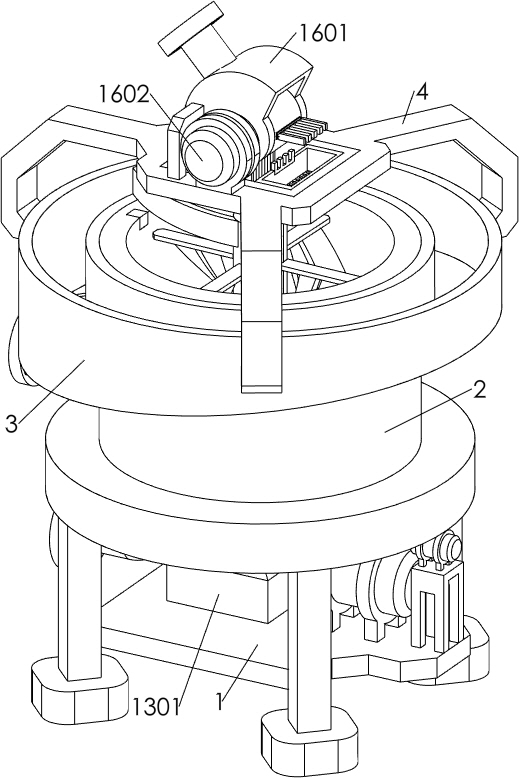

1.一種秸稈制漿廢水處理裝置，其特征在于，包括有底架（1），所述底架（1）固接有處理殼（2），所述處理殼（2）靠近所述底架（1）的一側連通有出料管道，所述處理殼（2）固接有集渣殼（3），所述集渣殼（3）的下側連通有出渣管道，所述集渣殼（3）固接有頂架（4），所述頂架（4）固接有進料斗（501），所述進料斗（501）的下側連通有進料管（502），所述進料管（502）遠離所述頂架（4）的一端轉動連接有轉動殼（6）和渦輪（7），所述轉動殼（6）內設置有腔體，所述渦輪通過連接柱固接有弧形板（8）和與所述轉動殼（6）轉動連接的中間板（9），所述中間板（9）位于所述轉動殼（6）的中部，且所述中間板（9）將所述轉動殼（6）的腔體一分為二，所述轉動殼（6）設置有鏡像布置的出料孔（10），鏡像布置的所述出料孔（10）分別與所述轉動殼（6）內相鄰的“兩個”腔體連通，所述轉動殼（6）滑動連接有移動頂板（11），所述中間板（9）靠近所述移動頂板（11）的一側設置有第一限位槽（12），所述第一限位槽（12）與所述移動頂板（11）配合，所述底架（1）設置有進藥機構（13），所述處理殼（2）設置有氣浮機構（14），所述進料管（502）設置有用于加速混合的攪拌機構（15）；所述第一限位槽（12）由環形陣列的第一直槽（1201）和環形陣列的第一弧形槽（1202）組成的閉合槽，環形陣列的所述第一直槽（1201）和環形陣列的所述第一弧形槽（1202）交錯分布，所述第一直槽（1201）與相鄰的所述第一弧形槽（1202）連接，所述第一直槽（1201）的傾斜程度大于所述第一弧形槽（1202）的傾斜程度，以此使所述移動頂板（11）對絮凝劑進行不同程度的擠壓；所述進藥機構（13）包括有料箱（1301），所述料箱（1301）固接于所述底架（1），所述處理殼（2）靠近所述頂架（4）的一側安裝有與外界控制模塊電連接的位移傳感器，所述料箱（1301）安裝有與其連通的水泵（1302），所述轉動殼（6）靠近所述料箱（1301）的一側轉動連接有與其連通的中間管（1303），所述中間管（1303）與所述水泵（1302）連通，所述水泵（1302）與外界的控制模塊電連接，所述中間管（1303）轉動連接有轉動套（1304），所述轉動套（1304）與所述轉動殼（6）固接，所述轉動套（1304）與所述處理殼（2）轉動連接，所述轉動套（1304）固接有齒圈，所述料箱（1301）安裝有第一電機（1305），所述第一電機（1305）的輸出軸固接有與所述轉動套（1304）上齒圈嚙合的齒輪；將廢水注入所述進料斗（501）內，所述進料斗（501）內的廢水進入所述進料管（502），隨后廢水沿所述進料管（502）向下移動，隨后廢水進入所述轉動殼（6）的上部分腔體，然后經上側的四個所述出料孔（10）進入所述處理殼（2），在廢水于所述進料管（502）內向下移動的過程中，當廢水經過所述渦輪（7）時，所述渦輪（7）在廢水沖擊作用下開始逆時針轉動，所述渦輪（7）帶動其上的連接柱一同逆時針轉動，所述渦輪（7）的連接柱帶動四個所述弧形板（8）和所述中間板（9）一同逆時針轉動，轉動的所述弧形板（8）擠壓所述轉動殼（6）內相鄰區域的廢水，使廢水進入所述處理殼（2）的速率提高，所述水泵（1302）將所述料箱（1301）內的絮凝劑向上抽取，被抽取的絮凝劑通過所述水泵（1302）后進入所述中間管（1303），隨后絮凝劑進入所述轉動殼（6）的下腔體內，然后絮凝劑通過下側的四個所述出料孔（10）進入所述處理殼（2），廢水和絮凝劑均是進入所述處理殼（2）的底部。
2.根據權利要求1所述的一種秸稈制漿廢水處理裝置，其特征在于，所述氣浮機構（14）包括有中間殼（1401），所述中間殼（1401）固接于所述處理殼（2）靠近所述底架（1）的一側，所述底架（1）固接有水罐（1402）和固定架（1403），所述固定架（1403）安裝有空壓泵（1404），所述空壓泵（1404）與所述水罐（1402）之間通過管道連通，所述水罐（1402）與所述中間殼（1401）連通有第一連接管（1405），所述轉動殼（6）固接有轉動環（1406），所述轉動環（1406）與所述處理殼（2）轉動連接，所述轉動殼（6）固接有導向桿（1407），所述導向桿（1407）與所述轉動環（1406）固接，所述導向桿（1407）滑動連接有滑塊（1408），所述滑塊（1408）安裝有釋放器（1409），所述釋放器（1409）與所述中間殼（1401）之間連通有第二連接管（1410），所述第二連接管（1410）將所述轉動環（1406）貫穿且二者相互固接，所述處理殼（2）靠近所述轉動殼（6）的一側設置有第二限位槽（1411），所述第二限位槽（1411）與所述滑塊（1408）配合。
3.根據權利要求2所述的一種秸稈制漿廢水處理裝置，其特征在于，所述第二限位槽（1411）為“星”形閉合槽，用于改變所述滑塊（1408）與所述處理殼（2）軸線之間的距離。
4.根據權利要求3所述的一種秸稈制漿廢水處理裝置，其特征在于，所述攪拌機構（15）包括有轉動管（1501），所述轉動管（1501）轉動連接于所述進料管（502），所述轉動管（1501）與所述轉動殼（6）固接，所述轉動管（1501）固接有鏡像且環形陣列的固定板（1502），上下交錯的所述固定板（1502）之間固接有等距布置的攪拌葉（1503），所述集渣殼（3）遠離所述底架（1）的一側固接有刮板（1504），所述導向桿（1407）固接有均勻布置的攪拌桿（1505）。
5.根據權利要求4所述的一種秸稈制漿廢水處理裝置，其特征在于，所述攪拌葉（1503）為弧形，相鄰且等距布置的所述攪拌葉（1503）的同一方向的側面為斜面，用于對所述處理殼（2）內物料進行攪拌，且相鄰所述固定板（1502）上的鏡像布置的所述攪拌葉（1503）斜面的傾斜方向相反。
6.根據權利要求5所述的一種秸稈制漿廢水處理裝置，其特征在于，還包括有用于對物料中雜質進行過濾的過濾機構（16），所述過濾機構（16）設置于所述頂架（4），所述過濾機構（16）包括有遮擋殼（1601），所述遮擋殼（1601）固接于所述頂架（4），所述遮擋殼（1601）連通有外接通道，所述頂架（4）安裝有第二電機（1602），所述遮擋殼（1601）轉動連接有轉動柱（1603），所述轉動柱（1603）與所述第二電機（1602）的輸出軸固接，所述進料斗（501）內固接有收集殼（1604），所述收集殼（1604）的下側設置有均勻布置的過料孔，所述轉動柱（1603）滑動連接有環形陣列的滑動板（1605）和環形陣列的攔截件（1606），所述攔截件（1606）與相鄰的所述滑動板（1605）之間固接有連接板（1607），所述收集殼（1604）靠近所述轉動柱（1603）的一側固接有清理件（1608），環形陣列的所述攔截件（1606）均與所述清理件（1608）配合，所述遮擋殼（1601）設置有第三限位槽（1609），環形陣列的所述滑動板（1605）均與所述第三限位槽（1609）配合。
7.根據權利要求6所述的一種秸稈制漿廢水處理裝置，其特征在于，所述第三限位槽（1609）由第二弧形槽（16091）、第三弧形槽（16092）和鏡像布置的第二直槽（16093）組合而成的閉合槽，且所述第二弧形槽（16091）的半徑小于所述第三弧形槽（16092）的半徑。
8.根據權利要求7所述的一種秸稈制漿廢水處理裝置的廢水處理方法，其特征是包括以下步驟：一、工作人員啟動第二電機（1602）并將廢水注入遮擋殼（1601）的外接通道，隨后將廢水中含有的秸稈碎屑通過循環轉動的攔截件（1606）攔截，并通過清理件（1608）將攔截件（1606）上遺留的秸稈碎屑刮落，并將秸稈碎屑收集于收集殼（1604）；二、工作人員啟動水泵（1302）和第一電機（1305），將絮凝劑注入處理殼（2）內與廢水接觸并生成絮狀物，在此過程中，廢水和絮凝劑均是自處理殼（2）的底部向上移動，即使廢水和絮凝劑逐層增加，如此將處理殼（2）內的空間分為豎向的若干份，減小廢水和絮凝劑的運動空間，以此增大廢水和絮凝劑之間的接觸面積；三、待注入廢水和絮凝劑完畢后，工作人員關閉水泵（1302）并啟動空壓泵（1404），使用轉動的攪拌葉（1503）對處理殼（2）內的混合液體進行充分?jǐn)嚢�，使廢水和絮凝劑充分接觸，以此加快廢水和絮凝劑之間的反應，同時利用經泄壓的水產生的小氣泡使廢水和絮凝劑反應產生的絮狀物向上移動，使產生的絮狀物與混合液體分層便于后續處理，待將廢水處理完成后，工作人員開啟處理殼（2）的出料管道將處理完成的廢水排出即可。
發明內容
為了克服現有廢水處理技術存在絮凝劑難以與廢水中的懸浮物完全接觸，導致廢水中的懸浮物處理不凈的缺點，本發明提供了一種秸稈制漿廢水處理裝置及處理方法。
本發明的技術方案如下：一種秸稈制漿廢水處理裝置，包括有底架，所述底架固接有處理殼，所述處理殼靠近所述底架的一側連通有出料管道，所述處理殼固接有集渣殼，所述集渣殼的下側連通有出渣管道，所述集渣殼固接有頂架，所述頂架固接有進料斗，所述進料斗的下側連通有進料管，所述進料管遠離所述頂架的一端轉動連接有轉動殼和渦輪，所述轉動殼內設置有腔體，所述渦輪通過連接柱固接有弧形板和與所述轉動殼轉動連接的中間板，所述中間板位于所述轉動殼的中部，且所述中間板將所述轉動殼的腔體一分為二，所述轉動殼設置有鏡像布置的出料孔，鏡像布置的所述出料孔分別與所述轉動殼內相鄰的“兩個”腔體連通，所述轉動殼滑動連接有移動頂板，所述中間板靠近所述移動頂板的一側設置有第一限位槽，所述第一限位槽與所述移動頂板配合，所述底架設置有進藥機構，所述處理殼設置有氣浮機構，所述進料管設置有用于加速混合的攪拌機構。
作為優選，所述第一限位槽由環形陣列的第一直槽和環形陣列的第一弧形槽組成的閉合槽，環形陣列的所述第一直槽和環形陣列的所述第一弧形槽交錯分布，所述第一直槽與相鄰的所述第一弧形槽連接。
作為優選，所述進藥機構包括有料箱，所述料箱固接于所述底架，所述處理殼靠近所述頂架的一側安裝有與外界控制模塊電連接的位移傳感器，所述料箱安裝有與其連通的水泵，所述轉動殼靠近所述料箱的一側轉動連接有與其連通的中間管，所述中間管與所述水泵連通，所述水泵與外界的控制模塊電連接，所述中間管轉動連接有轉動套，所述轉動套與所述轉動殼固接，所述轉動套與所述處理殼轉動連接，所述轉動套固接有齒圈，所述料箱安裝有第一電機，所述第一電機的輸出軸固接有與所述轉動套上齒圈嚙合的齒輪。
作為優選，所述氣浮機構包括有中間殼，所述中間殼固接于所述處理殼靠近所述底架的一側，所述底架固接有水罐和固定架，所述固定架安裝有空壓泵，所述空壓泵與所述水罐之間通過管道連通，所述水罐與所述中間殼連通有第一連接管，所述轉動殼固接有轉動環，所述轉動環與所述處理殼轉動連接，所述轉動殼固接有導向桿，所述導向桿與所述轉動環固接，所述導向桿滑動連接有滑塊，所述滑塊安裝有釋放器，所述釋放器與所述中間殼之間連通有第二連接管，所述第二連接管將所述轉動環貫穿且二者相互固接，所述處理殼靠近所述轉動殼的一側設置有第二限位槽，所述第二限位槽與所述滑塊配合。
作為優選，所述第二限位槽為“星”形閉合槽，用于改變所述滑塊與所述處理殼軸線之間的距離。
作為優選，所述攪拌機構包括有轉動管，所述轉動管轉動連接于所述進料管，所述轉動管與所述轉動殼固接，所述轉動管固接有鏡像且環形陣列的固定板，上下交錯的所述固定板之間固接有等距布置的攪拌葉，所述集渣殼遠離所述底架的一側固接有刮板，所述導向桿固接有均勻布置的攪拌桿。
作為優選，所述攪拌葉為弧形，相鄰且等距布置的所述攪拌葉的同一方向的側面為斜面，用于對所述處理殼內物料進行攪拌，且相鄰所述固定板上的鏡像布置的所述攪拌葉斜面的傾斜方向相反。
作為優選，還包括有用于對物料中雜質進行過濾的過濾機構，所述過濾機構設置于所述頂架，所述過濾機構包括有遮擋殼，所述遮擋殼固接于所述頂架，所述遮擋殼連通有外接通道，所述頂架安裝有第二電機，所述遮擋殼轉動連接有轉動柱，所述轉動柱與所述第二電機的輸出軸固接，所述進料斗內固接有收集殼，所述收集殼的下側設置有均勻布置的過料孔，所述轉動柱滑動連接有環形陣列的滑動板和環形陣列的攔截件，所述攔截件與相鄰的所述滑動板之間固接有連接板，所述收集殼靠近所述轉動柱的一側固接有清理件，環形陣列的所述攔截件均與所述清理件配合，所述遮擋殼設置有第三限位槽，環形陣列的所述滑動板均與所述第三限位槽配合。
作為優選，所述第三限位槽由第二弧形槽、第三弧形槽和鏡像布置的第二直槽組合而成的閉合槽，且所述第二弧形槽的半徑小于所述第三弧形槽的半徑。
作為優選，一種秸稈制漿廢水處理方法，應用上述的一種秸稈制漿廢水處理裝置，包括以下步驟：
一、工作人員啟動第二電機并將廢水注入遮擋殼的外接通道，隨后將廢水中含有的秸稈碎屑通過循環轉動的攔截件攔截，并通過清理件將攔截件上遺留的秸稈碎屑刮落，并將秸稈碎屑收集于收集殼；
二、工作人員啟動水泵和第一電機，將絮凝劑注入處理殼內與廢水接觸并生成絮狀物，在此過程中，廢水和絮凝劑均是自處理殼的底部向上移動，即使廢水和絮凝劑逐層增加，如此將處理殼內的空間分為豎向的若干份，減小廢水和絮凝劑的運動空間，以此增大廢水和絮凝劑之間的接觸面積；
三、待注入廢水和絮凝劑完畢后，工作人員關閉水泵并啟動空壓泵，使用轉動的攪拌葉對處理殼內的混合液體進行充分?jǐn)嚢�，使廢水和絮凝劑充分接觸，以此加快廢水和絮凝劑之間的反應，同時利用經泄壓的水產生的小氣泡使廢水和絮凝劑反應產生的絮狀物向上移動，使產生的絮狀物與混合液體分層便于后續處理，待將廢水處理完成后，工作人員開啟處理殼的出料管道將處理完成的廢水排出即可。
相較于現有技術，本發明至少具有以下有益效果：本發明通過使廢水和絮凝劑自下至上逐層增加，如此將處理殼內的空間分為豎向的若干份，減小廢水和絮凝劑的運動空間，以此增大廢水和絮凝劑之間的接觸面積，進而提高二者之間的混合效果；通過改變單位時間內移動頂板對絮凝劑的擠壓程度，改變絮凝劑自出料孔流出的速度，從而改變絮凝劑進入處理殼后的徑向位移，以此增大絮凝劑和廢水之間的接觸面積，進而提高二者之間的混合效果；利用相鄰的兩個攪拌葉對混合液體進行繞流，并改變混合液體的流動路徑，以此加快混合液體內的反應；通過高壓水經泄壓后產生的小氣泡與絮狀物接觸，小氣泡與絮狀物結合形成“泡沫渣”，隨后泡沫渣向上移動，通過小氣泡與絮狀物結合生成泡沫渣，以此使絮狀物與混合液體分層，便于后續處理；通過滑塊帶動相鄰的釋放器往復移動，以此增大釋放器于處理殼徑向釋放小氣泡的區域，從而增大小氣泡與絮狀物接觸的面積，進而加快絮狀物和混合液體的分層速率，提高對廢水處理的效果及效率；利用攔截件的齒牙將廢水中的秸稈碎屑攔截，以此避免秸稈碎屑對后續的處理造成影響，以此提高后續對廢水的處理效果。
（發明人：馬二偉）
