公布日：2023.02.03
申請日：2022.11.03
分類號：C02F11/06(2006.01)I
摘要
本發明涉及污泥處理相關技術領域，具體為一種氧化組件，氧化組件包括氧化罐、攪拌組件、氧化劑供料設備和驅動機構，氧化罐為圓罐結構，且氧化罐通過支撐腿固定安裝，且氧化罐的下端面設置有退泥口，退泥口的端口位置設置有閘門結構，且氧化罐的內腔之中設置有上位支架和下位支架；通過設置由氧化罐、攪拌組件、氧化劑供料設備和驅動機構組合構成的氧化組件，并通過將攪拌組件設置成由轉軸、攪拌軸、攪拌葉片組合構成，并在轉軸上開設一級送液腔，攪拌軸上開設二級送液腔和送液孔，從而通過一級送液腔、二級送液腔、送液孔將氧化劑均勻添加至氧化罐之中的污泥中，從而達到提高污泥改性反應效率的目的。
權利要求書
1.一種氧化組件，其特征在于：所述氧化組件包括：氧化罐(1)，所述氧化罐(1)為圓罐結構，且氧化罐(1)通過支撐腿(2)固定安裝，且氧化罐(1)的下端面設置有退泥口(3)，所述退泥口(3)的端口位置設置有閘門結構，且氧化罐(1)的內腔之中設置有上位支架(4)和下位支架，所述上位支架(4)和下位支架上分別安裝有上位滾珠軸承(5)和下位滾珠軸承；攪拌組件，所述攪拌組件轉動安裝在上位支架(4)和下位支架之間，且攪拌組件由轉軸(6)、攪拌軸(7)和攪拌葉片(8)組合構成，且轉軸(6)上開設有一級送液腔，且攪拌軸(7)上開設有二級送液腔(17)和送液孔(18)；氧化劑供料設備，所述氧化劑供料設備通過供液管(14)與轉軸(6)上一級送液腔相連通；驅動機構(9)，所述攪拌組件通過驅動機構(9)進行驅動。
2.根據權利要求1所述的一種氧化組件，其特征在于：所述驅動機構(9)為電機，且驅動機構(9)固定在氧化罐(1)側壁上的電機支架(10)上，且驅動機構(9)上連接有傳動皮帶輪(11)，所述轉軸(6)轉動安裝在上位滾珠軸承(5)和下位滾珠軸承上，且轉軸(6)上端固定有從動皮帶輪(12)，所述從動皮帶輪(12)、傳動皮帶輪(11)之間通過傳動皮帶(13)進行傳動連接。
3.根據權利要求2所述的一種氧化組件，其特征在于：所述轉軸(6)上一級送液腔端口處固定有密封軸承(15)，所述供液管(14)為硬質鋼管，且供液管(14)的管身通過定位支座(16)進行定位，且供液管(14)的端部與密封軸承(15)的軸承內圈固定連接。
4.根據權利要求1所述的一種氧化組件，其特征在于：所述轉軸(6)、攪拌軸(7)、攪拌葉片(8)之間為一體成型，且二級送液腔(17)與一級送液腔相連通，且送液孔(18)與二級送液腔(17)相連通。

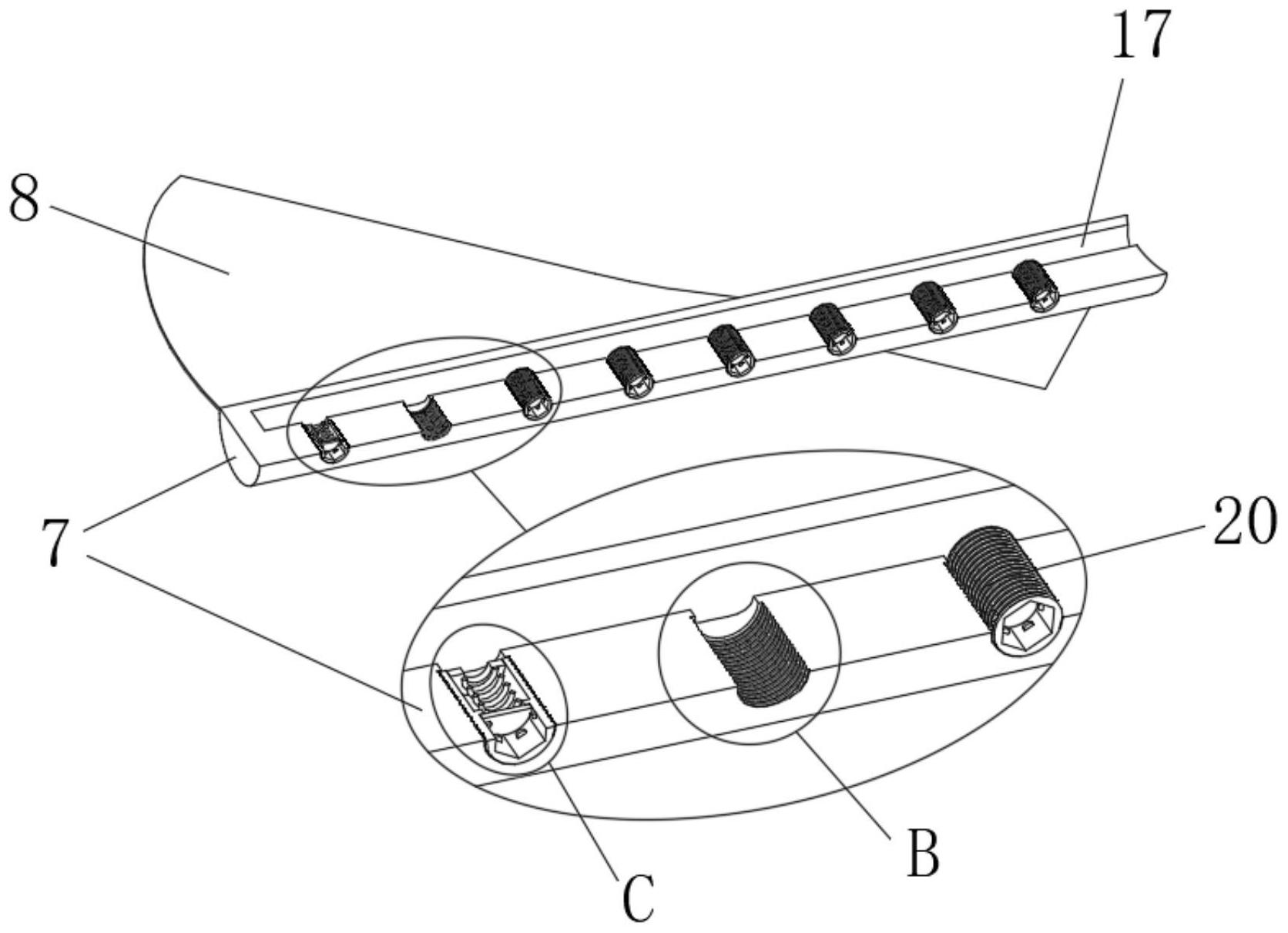

5.根據權利要求4所述的一種氧化組件，其特征在于：所述送液孔(18)的端口處開設有安裝槽(19)，且安裝槽(19)之中安裝有防回流組件(20)。
6.根據權利要求5所述的一種氧化組件，其特征在于：所述防回流組件(20)由主座體(21)、密封板(22)、復位彈簧(23)和定位環(24)組合構成，所述主座體(21)的內側端開設有一級槽口(25)，且主座體(21)的外側端開設有二級槽口(26)，所述一級槽口(25)、二級槽口(26)之間通過通孔(27)進行連通，且二級槽口(26)的側壁上焊接有限位座(28)。
7.根據權利要求6所述的一種氧化組件，其特征在于：所述密封板(22)通過復位彈簧(23)與定位環(24)相連接，所述定位環(24)焊接在一級槽口(25)的側壁上，且復位彈簧(23)處于復位狀態時，其密封板(22)與二級槽口(26)的槽底相抵設置。
8.根據權利要求7所述的一種氧化組件，其特征在于：所述二級槽口(26)的截面呈正六邊形，且密封板(22)的直徑值與二級槽口(26)的內切圓尺寸相吻合，且密封板(22)的直徑值大于通孔(27)的直徑值，且復位彈簧(23)處于復位狀態時，其密封板(22)與限位座(28)之間留有間隙。
9.根據權利要求8所述的一種氧化組件，其特征在于：所述主座體(21)的外側壁上開設有外螺紋結構，且主座體(21)螺紋連接在安裝槽(19)之中。
10.一種生活污泥改性反應裝置，其特征在于：所述生活污泥改性反應裝置具有上述權利要求1-9的任意一種所述氧化組件。
發明內容
本發明的目的在于提供一種氧化組件及生活污泥改性反應裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種氧化組件，所述氧化組件包括：
氧化罐，所述氧化罐為圓罐結構，且氧化罐通過支撐腿固定安裝，且氧化罐的下端面設置有退泥口，所述退泥口的端口位置設置有閘門結構，且氧化罐的內腔之中設置有上位支架和下位支架，所述上位支架和下位支架上分別安裝有上位滾珠軸承和下位滾珠軸承；
攪拌組件，所述攪拌組件轉動安裝在上位支架和下位支架之間，且攪拌組件由轉軸、攪拌軸和攪拌葉片組合構成，且轉軸上開設有一級送液腔，且攪拌軸上開設有二級送液腔和送液孔；
氧化劑供料設備，所述氧化劑供料設備通過供液管與轉軸上一級送液腔相連通；
驅動機構，所述攪拌組件通過驅動機構進行驅動。
優選的，所述驅動機構為電機，且驅動機構固定在氧化罐側壁上的電機支架上，且驅動機構上連接有傳動皮帶輪，所述轉軸轉動安裝在上位滾珠軸承和下位滾珠軸承上，且轉軸上端固定有從動皮帶輪，所述從動皮帶輪、傳動皮帶輪之間通過傳動皮帶進行傳動連接。
優選的，所述轉軸上一級送液腔端口處固定有密封軸承，所述供液管為硬質鋼管，且供液管的管身通過定位支座進行定位，且供液管的端部與密封軸承的軸承內圈固定連接。
優選的，所述轉軸、攪拌軸、攪拌葉片之間為一體成型，且二級送液腔與一級送液腔相連通，且送液孔與二級送液腔相連通。
優選的，所述送液孔的端口處開設有安裝槽，且安裝槽之中安裝有防回流組件。
優選的，所述防回流組件由主座體、密封板、復位彈簧和定位環組合構成，所述主座體的內側端開設有一級槽口，且主座體的外側端開設有二級槽口，所述一級槽口、二級槽口之間通過通孔進行連通，且二級槽口的側壁上焊接有限位座。
優選的，所述密封板通過復位彈簧與定位環相連接，所述定位環焊接在一級槽口的側壁上，且復位彈簧處于復位狀態時，其密封板與二級槽口的槽底相抵設置。
優選的，所述二級槽口的截面呈正六邊形，且密封板的直徑值與二級槽口的內切圓尺寸相吻合，且密封板的直徑值大于通孔的直徑值，且復位彈簧處于復位狀態時，其密封板與限位座之間留有間隙。
優選的，所述主座體的外側壁上開設有外螺紋結構，且主座體螺紋連接在安裝槽之中。
一種生活污泥改性反應裝置，所述生活污泥改性反應裝置具有上述氧化組件。
與現有技術相比，本發明的有益效果是：
1.通過設置由氧化罐、攪拌組件、氧化劑供料設備和驅動機構組合構成的氧化組件，并通過將攪拌組件設置成由轉軸、攪拌軸、攪拌葉片組合構成，并在轉軸上開設一級送液腔，攪拌軸上開設二級送液腔和送液孔，從而通過一級送液腔、二級送液腔、送液孔將氧化劑均勻添加至氧化罐之中的污泥中，從而達到提高污泥改性反應效率的目的；
2.并通過在送液孔的端口處開設安裝槽，并在安裝槽之中安裝由主座體、密封板、復位彈簧和定位環組合構成的防回流組件，從而在保證氧化劑正常添加的同時，可以有效避免污泥液的回流，從而避免污泥堵塞攪拌組件上的腔體結構。
（發明人：陳興華;王玉才;秦峰;周杰強;白國欽;邢棟;韓林旭;王亞銳）
