公布日：2023.12.29
申請日：2023.11.29
分類號：B01D33/04(2006.01)I;B01D33/48(2006.01)I;B01D33/50(2006.01)I;B01D33/76(2006.01)I
摘要
本發明涉及污水處理技術領域，具體公開了一種乳膠廢水處理裝置，包括過濾箱，過濾箱上設有進水口和排水口，進水口連接有進水管，過濾箱內設有過濾機構，過濾機構包括驅動軸、清理軸和濾網，驅動軸連接有驅動源，清理軸相對驅動軸平行設置，濾網套設在驅動軸和清理軸上，進水管伸入濾網圍設形成的空間內，清理軸外周側螺旋設置有清理槽，清理軸的軸向一端延伸至過濾箱外側，清理軸與驅動軸通過傳送組件連接，清理軸的轉速大于驅動軸的轉速，清理軸相對濾網轉動，本發明提供的廢水處理裝置可以在廢水過濾的過程中持續性的對濾網進行清理，并及時排出雜質，保證濾網的過濾效果，且清理過程中不干擾濾網的過濾工作。
權利要求書

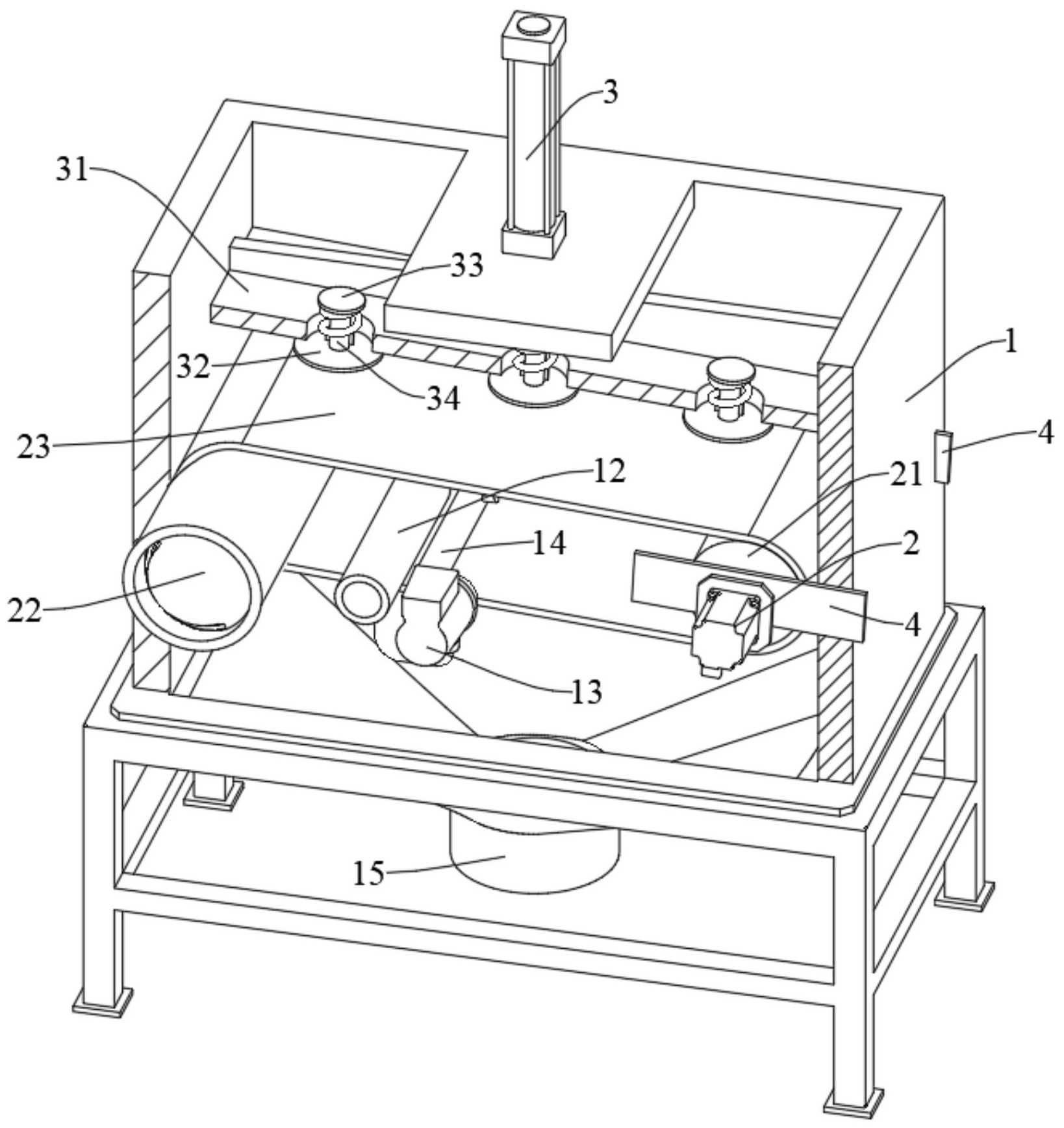

1.一種乳膠廢水處理裝置，包括過濾箱（1），所述過濾箱（1）上設有進水口和排水口（15），所述進水口連接有進水管（12），所述進水管（12）伸入所述過濾箱（1）中，其特征在于，所述過濾箱（1）內設有過濾機構，所述過濾機構包括：驅動軸（21），所述驅動軸（21）的軸向一端連接有驅動源（2），所述驅動源（2）驅動所述驅動軸（21）繞其軸向轉動；清理軸（22），所述清理軸（22）的軸向與所述驅動軸（21）的軸向平行，所述清理軸（22）的周側設有螺旋狀的清理槽（222），所述清理軸（22）的軸向一端延伸至所述過濾箱（1）外側；所述驅動軸（21）的軸向與所述清理軸（22）軸向之間的連線相對水平方向傾斜，所述驅動軸（21）沿所述過濾箱（1）的滑動方向平行于所述驅動軸（21）與所述清理軸（22）的傾斜方向；濾網（23），所述濾網（23）的首端和尾端連接，所述濾網（23）套設在所述清理軸（22）與所述驅動軸（21）上，所述進水管（12）伸入所述濾網（23）圍設形成的空間中；所述過濾箱（1）上對應所述驅動軸（21）軸向兩端的兩側壁上設有滑槽，所述滑槽內設有滑動板（4），兩個所述滑動板（4）分別與所述驅動軸（21）的軸向兩端連接；所述過濾箱（1）內還設有清理管（14），所述清理管（14）伸入所述濾網（23）圍設形成的空間內，所述清理管（14）上設有多個噴淋口，各所述噴淋口的噴淋方向傾斜向上；所述清理管（14）在所述過濾箱（1）外部與所述進水管（12）通過管體連通，所述管體連接有泵體（13），所述泵體（13）安裝在所述過濾箱（1）的側壁上；傳動組件，所述傳動組件用于連接所述驅動軸（21）與所述清理軸（22）的軸向端部，所述驅動軸（21）通過所述傳動組件帶動所述清理軸（22）轉動，所述清理軸（22）的轉速大于所述驅動軸（21）的轉速，以使所述清理軸（22）相對所述濾網（23）轉動；所述傳動組件包括傳動輪（25）、調節輪和傳動帶（26），所述傳動輪（25）相對所述清理軸（22）的軸向一端固定，所述調節輪相對所述驅動軸（21）的軸向一端固定，所述傳動帶（26）套設在所述傳動輪（25）與所述調節輪上，所述傳動輪（25）的角速度大于所述調節輪的角速度；所述驅動軸（21）的軸向兩端部與所述過濾箱（1）滑動裝配，所述調節輪由多個調節件組成，所述調節件包括弧形塊（24）和彈性伸縮桿（241），各所述弧形塊（24）位于所述驅動軸（21）軸向端部的外周側，各所述弧形塊（24）分別通過所述彈性伸縮桿（241）與所述驅動軸（21）的端部固定；當廢水中含有的雜質較多時，廢水經濾網（23）過濾的速度相對較慢，積聚在濾網（23）上的廢水較多，在廢水的重力作用下，濾網（23）下側向下凹陷并拉動驅動軸（21）相對過濾箱（1）側壁滑動，驅動軸（21）靠近清理軸（22）的過程中，傳動帶（26）相對調節輪的壓力減小，各調節件的彈性伸縮桿（241）在彈力作用下沿徑向向外伸展，并帶動弧形塊（24）向外側伸展至與傳動帶（26）重新貼合，調節輪的直徑變大，在傳動帶（26）的作用下，傳動輪（25）的轉速增加，進而帶動清理軸（22）的轉速增加，提高對濾網（23）上雜質的清理速度，過濾機構根據廢水中雜質的含量自動提高清理雜質的速度，保證了對廢水中雜質的清理效果。
2.根據權利要求1所述的一種乳膠廢水處理裝置，其特征在于，所述彈性伸縮桿（241）包括桿體、套筒和彈簧，所述套筒相對所述弧形塊（24）固定，所述桿體相對所述驅動軸（21）的端部固定，所述套筒活動套設在所述桿體上，彈簧設于所述套筒內，所述桿體伸入所述套筒時擠壓所述套筒內的彈簧，各所述調節件還連接有導向件（27），所述導向件（27）上開設有多個與各所述調節件一一對應的導向槽（271），各所述導向槽（271）在所述導向件（27）上成圓周陣列分布，各所述弧形塊（24）上固定有導向塊（242），各所述導向塊（242）與各所述導向槽（271）一一滑動裝配。
3.根據權利要求2所述的一種乳膠廢水處理裝置，其特征在于，所述過濾箱（1）的上端與外部連通，所述過濾箱（1）內還設有清理組件，所述清理組件設于所述過濾機構的上側，所述清理組件包括：活動板（31），所述活動板（31）貼合所述過濾箱（1）的各內壁滑動，所述活動板（31）上端面連接有驅動氣缸（3），所述活動板（31）上開設有通氣孔；封堵件，所述封堵件設于所述通氣孔中，所述封堵件包括封堵板（32）、頂板（33）和彈簧，所述封堵板（32）設于所述活動板（31）的下側，所述封堵板（32）的面積大于所述通氣孔的大小，以在所述封堵板（32）貼合所述活動板（31）下端面時對所述通氣孔進行封堵，所述頂板（33）設于所述活動板（31）的上側，所述頂板（33）與所述封堵板（32）通過連接桿（34）連接，彈簧套設在所述連接桿（34）上，彈簧的上端與所述頂板（33）抵接，彈簧的下端與所述活動板（31）上端面抵接。
4.根據權利要求1所述的一種乳膠廢水處理裝置，其特征在于，所述過濾箱（1）的外壁上設有排污管（11），所述清理軸（22）伸入所述排污管（11）中。
發明內容
本發明提供一種乳膠廢水處理裝置，旨在解決相關技術中的凈化設備不能對污水進行持續性的過濾，且在廢水中含有雜質較多時會增加濾網的更換頻率。
本發明的一種乳膠廢水處理裝置，包括過濾箱，所述過濾箱上設有進水口和排水口，所述進水口連接有進水管，所述進水管伸入所述過濾箱中，所述過濾箱內設有過濾機構，所述過濾機構包括：
驅動軸，所述驅動軸的軸向一端連接有驅動源，所述驅動源驅動所述驅動軸繞其軸向轉動；
清理軸，所述清理軸的軸向與所述驅動軸的軸向平行，所述清理軸的周側設有螺旋狀的清理槽，所述清理軸的軸向一端延伸至所述過濾箱外側；
濾網，所述濾網的首端和尾端連接，所述濾網套設在所述清理軸與所述驅動軸上，所述進水管伸入所述濾網圍設形成的空間中；
傳動組件，所述傳動組件用于連接所述驅動軸與所述清理軸的軸向端部，所述驅動軸通過所述傳動組件帶動所述清理軸轉動，所述清理軸的轉速大于所述驅動軸的轉速，以使所述清理軸相對所述濾網轉動。
優選的，所述傳動組件包括傳動輪、調節輪和傳動帶，所述傳動輪相對所述清理軸的軸向一端固定，所述調節輪相對所述驅動軸的軸向一端固定，所述傳動帶套設在所述傳動輪與所述調節輪上，所述傳動輪的角速度大于所述調節輪的角速度。
優選的，所述驅動軸的軸向兩端部與所述過濾箱滑動裝配，所述調節輪由多個調節件組成，所述調節件包括弧形塊和彈性伸縮桿，各所述弧形塊位于所述驅動軸軸向端部的外周側，各所述弧形塊分別通過所述彈性伸縮桿與所述驅動軸的端部固定。
優選的，所述驅動軸的軸向與所述清理軸軸向之間的連線相對水平方向傾斜，所述驅動軸沿所述過濾箱的滑動方向平行于所述驅動軸與所述清理軸的傾斜方向。
優選的，所述過濾箱上對應所述驅動軸軸向兩端的兩側壁上設有滑槽，所述滑槽內設有滑動板，兩個所述滑動板分別與所述驅動軸的軸向兩端連接。
優選的，所述彈性伸縮桿包括桿體、套筒和彈簧，所述套筒相對所述弧形塊固定，所述桿體相對所述驅動軸的端部固定，所述套筒活動套設在所述桿體上，彈簧設于所述套筒內，所述桿體伸入所述套筒時擠壓所述套筒內的彈簧，各所述調節件還連接有導向件，所述導向件上開設有多個與各所述調節件一一對應的導向槽，各所述導向槽在所述導向件上成圓周陣列分布，各所述弧形塊上固定有導向塊，各所述導向塊與各所述導向槽一一滑動裝配。
優選的，所述過濾箱的上端與外部連通，所述過濾箱內還設有清理組件，所述清理組件設于所述過濾機構的上側，所述清理組件包括：
活動板，所述活動板貼合所述過濾箱的各內壁滑動，所述活動板上端面連接有驅動氣缸，所述活動板上開設有通氣孔；
封堵件，所述封堵件設于所述通氣孔中，所述封堵件包括封堵板、頂板和彈簧，所述封堵板設于所述活動板的下側，所述封堵板的面積大于所述通氣孔的大小，以在所述封堵板貼合所述活動板下端面時對所述通氣孔進行封堵，所述頂板設于所述活動板的上側，所述頂板與所述封堵板通過連接桿連接，彈簧套設在所述連接桿上，彈簧的上端與所述頂板抵接，彈簧的下端與所述活動板上端面抵接。
優選的，所述過濾箱內還設有清理管，所述清理管伸入所述濾網圍設形成的空間內，所述清理管上設有多個噴淋口，各所述噴淋口的噴淋方向傾斜向上。
優選的，所述清理管在所述過濾箱外部與所述進水管通過管體連通，所述管體連接有泵體，所述泵體安裝在所述過濾箱的側壁上。
優選的，所述過濾箱的外壁上設有排污管，所述清理軸伸入所述排污管中。
本發明的有益效果為：
（1）實現過濾過程中對濾網的持續性清理，濾網套設在驅動軸和清理軸上循環轉動，清理軸周側設置螺旋狀的清理槽，清理軸相對濾網轉動，清理軸轉動的過程中持續性的將濾網上的雜質清理出來，不會對濾網的過濾操作造成影響，相較于傳統的更換濾網的操作，大量節省了人力且無需中斷廢水的過濾操作，此外，本發明提供的廢水處理裝置還可以根據廢水中雜質的含量不同，調節清理軸的轉速，在廢水中的雜質較多時，清理軸的轉速增加，可以更快地對濾網上的雜質進行清理，以減少雜質在濾網表面的堆積，保證過濾機構對廢水的過濾效果。
（2）保證了對濾網的全面清理效果，清理組件通過驅動氣缸帶動活動板移動，促進過濾箱內氣流的流動，可以將濾網濾孔中的雜質吹出，并在清理管的沖刷作用下進一步將粘連在濾網上的雜質清理掉，有效避免雜質對濾孔的堵塞，保證過濾機構對廢水的過濾效果。
（發明人：楊利納;徐書斌;郭冬冬;仝兆勇;張妍）
