公布日：2023.02.03

申請日：2022.11.09

分類號：C02F11/12(2019.01)I;C02F11/121(2019.01)I;C02F11/14(2019.01)I;C02F1/52(2006.01)I

摘要

本發明公開了一種用于污泥處理的環保型固液分離裝置，涉及污泥處理技術領域，包括輸送組件、靜置組件、初級分離組件、污泥脫水機、第一反應罐、第二反應罐，輸送組件設置在污泥脫水機一側，第一反應罐設置在污泥脫水機遠離輸送組件的一側，第二反應罐設置在第一反應罐遠離污泥脫水機的一側，靜置組件、初級分離組件設置在輸送組件內部。本發明通過輸送組件、靜置組件、初級分離組件的配合設置，使得污泥能夠以持續的運行狀態被分離，同時污泥和水體的輸出過程不會引起分離流道的波動，在縮短處理通道的基礎上實現了穩定的分離處理，降低了設備整體的運行損耗。

權利要求書

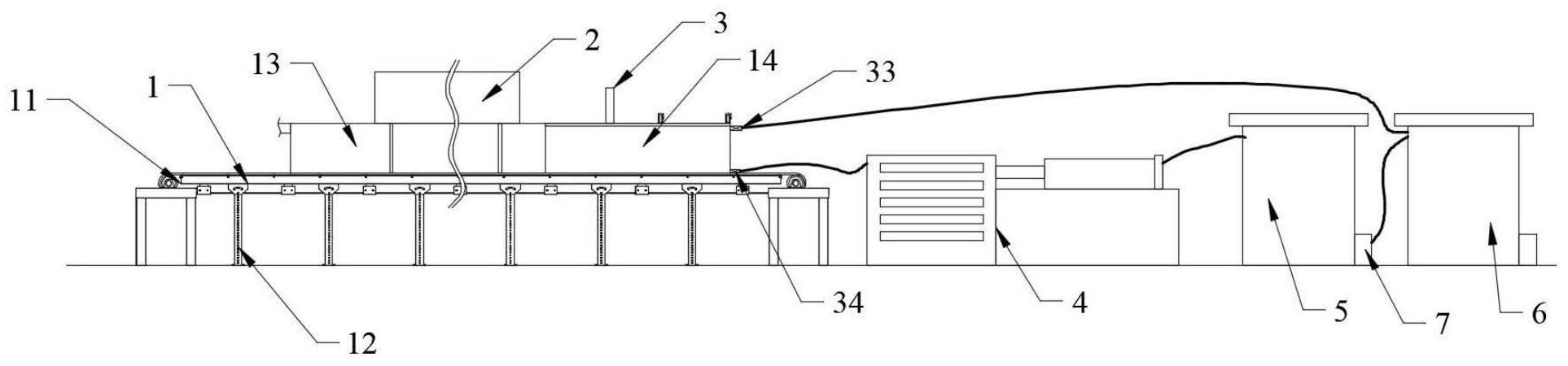

1.一種用于污泥處理的環保型固液分離裝置，其特征在于：所述分離裝置包括輸送組件（1）、靜置組件（2）、初級分離組件（3）、污泥脫水機（4）、第一反應罐（5）、第二反應罐（6），所述輸送組件（1）設置在污泥脫水機（4）一側，所述第一反應罐（5）設置在污泥脫水機（4）遠離輸送組件（1）的一側，所述第二反應罐（6）設置在第一反應罐（5）遠離污泥脫水機（4）的一側，所述靜置組件（2）、初級分離組件（3）設置在輸送組件（1）內部，所述初級分離組件（3）和污泥脫水機（4）、第二反應罐（6）相連，所述污泥脫水機（4）和第一反應罐（5）相連，所述第一反應罐（5）和第二反應罐（6）相連；所述輸送組件（1）包括輸送帶（11）、固定架（12）、敞口箱（13）、封閉箱（14），所述輸送帶（11）設置在固定架（12）上方，所述敞口箱（13）、封閉箱（14）和固定架（12）緊固連接，輸送帶（11）和敞口箱（13）、封閉箱（14）下端滑動連接，所述敞口箱（13）和封閉箱（14）緊固連接，所述靜置組件（2）和敞口箱（13）緊固連接，所述初級分離組件（3）和封閉箱（14）緊固連接；所述靜置組件（2）包括安裝板（21）、梯形傳送帶（22）、第一分離板（23）、第二分離板（24），所述安裝板（21）和敞口箱（13）側壁上側緊固連接，所述梯形傳送帶（22）和安裝板（21）緊固連接，所述第一分離板（23）、第二分離板（24）上側設置有旋轉軸，所述旋轉軸和梯形傳送帶（22）緊固連接，所述第一分離板（23）、第二分離板（24）和旋轉軸轉動連接，所述梯形傳送帶（22）底面長度等于梯形傳送帶（22）長度的一半，所述第一分離板（23）、第二分離板（24）之間的間距等于梯形傳送帶（22）的一半；所述初級分離組件（3）包括沉降單元（31）、分層單元（32）、第一輸出泵（33）、第二輸送泵（34），所述沉降單元（31）、分層單元（32）和封閉箱（14）緊固連接，所述沉降單元（31）設置在封閉箱（14）靠近敞口箱（13）的一側，所述分層單元（32）設置在封閉箱（14）遠離敞口箱（13）的一側，所述第一輸出泵（33）、第二輸送泵（34）和封閉箱（14）遠離敞口箱（13）的一側外側壁緊固連接，所述第一輸出泵（33）和封閉箱（14）外側壁上端緊固連接，所述第二輸送泵（34）和封閉箱（14）外側壁下端緊固連接，所述第一輸出泵（33）通過管道和第二反應罐（6）相連，所述第二輸送泵（34）和污泥脫水機（4）相連。

2.根據權利要求1所述的一種用于污泥處理的環保型固液分離裝置，其特征在于：所述第一分離板（23）、第二分離板（24）遠離梯形傳送帶（22）的一側設置有刀片端（25），所述第一分離板（23）、第二分離板（24）靠近刀片端（25）的一側嵌入有配重塊（26）。

3.根據權利要求2所述的一種用于污泥處理的環保型固液分離裝置，其特征在于：所述沉降單元（31）包括加藥口（311）、伸縮電缸（312）、翻折板（313）、環形彈簧（314），所述加藥口（311）設置在封閉箱（14）靠近敞口箱（13）的一側，所述伸縮電缸（312）和封閉箱（14）上表面緊固連接，所述翻折板（313）有兩塊，兩塊翻折板（313）都和伸縮電缸（312）的輸出軸轉動連接，所述環形彈簧（314）兩端分別和兩塊翻折板（313）緊固連接。

4.根據權利要求3所述的一種用于污泥處理的環保型固液分離裝置，其特征在于：所述分層單元（32）包括第一絲桿模組（321）、第二絲桿模組（322）、第一移動板（323）、第二移動板（324）、錐形引導塊（325）、壓力感應器（326）、連接膜（327），所述第一絲桿模組（321）、第二絲桿模組（322）和封閉箱（14）側壁緊固連接，所述第二絲桿模組（322）設置在封閉箱（14）靠近第一輸出泵（33）、第二輸送泵（34）的一側，所述第一絲桿模組（321）設置在封閉箱（14）中間位置，所述第一移動板（323）、第二移動板（324）上嵌有絲桿螺母，所述第一移動板（323）和第一絲桿模組（321）傳動連接，所述第二移動板（324）和第二絲桿模組（322）傳動連接，所述第一移動板（323）下側設置有壓力傳感器，所述錐形引導塊（325）和第一移動板（323）遠離第二移動板（324）的一側緊固連接，所述連接膜（327）一端和第一移動板（323）緊固連接，連接膜（327）另一端和第二移動板（324）緊固連接，所述連接膜（327）兩側設置有磁條，所述磁條吸附在封閉箱（14）側壁上。

5.根據權利要求4所述的一種用于污泥處理的環保型固液分離裝置，其特征在于：所述第一反應罐（5）、第二反應罐（6）的輸出口位置設置有固液分離塊（7），所述固液分離塊（7）包括環形滑道（71）、環形過濾板（72）、直流道（73）、回收倉（74），所述環形滑道（71）嵌入到固液分離塊（7）內部，所述環形過濾板（72）和環形滑道（71）轉動連接，所述直流道（73）穿過環形滑道（71），所述回收倉（74）和環形滑道（71）遠離直流道（73）的一側連接，所述環形過濾板（72）上設置有收集口（75），所述收集口（75）傾斜設置，所述收集口（75）內部設置有流通孔（76），所述流通孔（76）和環形過濾板（72）遠離收集口（75）的一側聯通。

發明內容

本發明的目的在于提供一種用于污泥處理的環保型固液分離裝置，以解決上述背景技術中提出的問題。

為了解決上述技術問題，本發明提供如下技術方案：一種用于污泥處理的環保型固液分離裝置，包括輸送組件、靜置組件、初級分離組件、污泥脫水機、第一反應罐、第二反應罐，輸送組件設置在污泥脫水機一側，第一反應罐設置在污泥脫水機遠離輸送組件的一側，第二反應罐設置在第一反應罐遠離污泥脫水機的一側，靜置組件、初級分離組件設置在輸送組件內部，初級分離組件和污泥脫水機、第二反應罐相連，污泥脫水機和第一反應罐相連，第一反應罐和第二反應罐相連。輸送組件運輸污泥，污泥經過靜置組件，再送入到初級分離組件處，在初級分離組件位置，污泥的沉積層和表層污水被分離，表層污水被輸入到第二反應罐中，底層沉積的污泥層被輸送到污泥脫水機中，脫出的污水被輸入到第一反應罐中，污水經過第一反應罐的處理后再輸入第二反應罐處理。本裝置各個連接管道間設置有輸送機構，第一反應罐、第二反應罐針對去除污泥后的污水作分級處理，第一反應罐處理高濃度的污水，第二反應罐處理低濃度的污水，具體的污水處理添加物和添加順序?qū)儆诒绢I(lǐng)域常規技術手段，不作描述。本發明通過輸送組件、靜置組件、初級分離組件的配合設置，使得污泥能夠以持續的運行狀態被分離，但污泥和水體的輸出過程不會引起分離流道的波動，在縮短處理通道的基礎上實現了穩定的分離處理。

進一步的，輸送組件包括輸送帶、固定架、敞口箱、封閉箱，輸送帶設置再固定架上方，敞口箱、封閉箱和固定架緊固連接，輸送帶和敞口箱、封閉箱下端滑動連接，敞口箱和封閉箱緊固連接，靜置組件和敞口箱緊固連接，初級分離組件和封閉箱緊固連接。敞口箱遠離封閉箱的一端設置有污泥輸入口，污泥輸入到敞口箱中，輸送帶帶動污泥移動，污泥在敞口箱位置處靜置沉淀，沉淀后的污泥輸入到封閉箱處作初步分離。

進一步的，靜置組件包括安裝板、梯形傳送帶、第一分離板、第二分離板，安裝板和敞口箱側壁上側緊固連接，梯形傳送帶和安裝板緊固連接，第一分離板、第二分離板上側設置有旋轉軸，旋轉軸和梯形傳送帶緊固連接，第一分離板、第二分離板和旋轉軸轉動連接，梯形傳送帶底面長度等于梯形傳送帶長度的一半，第一分離板、第二分離板之間的間距等于梯形傳送帶的一半。第一分離板和第二分離板隨著梯形傳送帶轉動，梯形傳送帶分布長度的設置使得始終會有一塊分離板位于敞口箱中，該分離板在重力作用下插入污泥中，將敞口箱靠近封閉箱一側的污泥和靠近污泥輸入口一側分離開，輸入的污泥引起的水體翻滾不會傳遞到敞口箱后半段，這種設置使得持續的污泥輸入過程中，污泥在輸入端能夠獲得靜置流道，以盡快分層沉淀。

進一步的，第一分離板、第二分離板遠離梯形傳送帶的一側設置有刀片端，第一分離板、第二分離板靠近刀片端的一側嵌入有配重塊。配重塊采用較大密度材料制作，可以幫助刀片端依靠重力插入到污泥中。

進一步的，初級分離組件包括沉降單元、分層單元、第一輸出泵、第二輸送泵，沉降單元、分層單元和封閉箱緊固連接，沉降單元設置在封閉箱靠近敞口箱的一側，分層單元設置在封閉箱遠離敞口箱的一側，第一輸出泵、第二輸送泵和封閉箱遠離敞口箱的一側外側壁緊固連接，第一輸出泵和封閉箱外側壁上端緊固連接，第二輸送泵和封閉箱外側壁下端緊固連接，第一輸出泵通過管道和第二反應罐相連，第二輸送泵和污泥脫水機相連。污泥在沉降單元處進行初步的沉積反應，反應后的污泥進入分層單元，上層水體被分開，第一輸出泵、第二輸送泵分別輸出上層水體和下層污泥，輸出速度和輸入速度保持一致，配合輸送帶的運動帶動污泥前移。本發明通過固液分離式的輸出，配合輸送帶的滑動式送料，保證了在敞口箱、封閉箱范圍內，污泥能夠穩定且持續的經過各個處理工位。

進一步的，沉降單元包括加藥口、伸縮電缸、翻折板、環形彈簧，加藥口設置在封閉箱靠近敞口箱的一側，伸縮電缸和封閉箱上表面緊固連接，翻折板有兩塊，兩塊翻折板都和伸縮電缸的輸出軸轉動連接，環形彈簧兩端分別和兩塊翻折板緊固連接。加藥口向污泥上方的水體部分輸入絮凝劑，水體中的雜質顆粒絮凝沉淀，伸縮電缸反復上下移動，下移時，翻折板被頂起，帶動水流向下移動，絮凝雜質隨水下落到污泥層表面，被污泥粘附，伸縮電缸的輸出軸兩側設置有擋位板，使得翻折板向上翻折只能翻折到水平狀態，當伸縮電缸的輸出軸上移時，翻折板被向下壓縮，環形彈簧被擠壓，翻折板和水體接觸面積顯著減小，極大程度的降低了上升阻力。

進一步的，分層單元包括第一絲桿模組、第二絲桿模組、第一移動板、第二移動板、錐形引導塊、壓力感應器、連接膜，第一絲桿模組、第二絲桿模組和封閉箱側壁緊固連接，第二絲桿模組設置在封閉箱靠近第一輸出泵、第二輸送泵的一側，第一絲桿模組設置在封閉箱中間位置，第一移動板、第二移動板上嵌有絲桿螺母，第一移動板和第一絲桿模組傳動連接，第二移動板和第二絲桿模組傳動連接，第一移動板下側設置有壓力傳感器，錐形引導塊和第一移動板遠離第二移動板的一側緊固連接，連接膜一端和第一移動板緊固連接，連接膜另一端和第二移動板緊固連接，連接膜兩側設置有磁條，磁條吸附在封閉箱側壁上。壓力感應器設置有壓力限定值，在大于該值時，第一移動板上移，在小于該值時，第一移動板下移，錐形引導塊將污泥的水層分開，下層水流在錐形引導塊的引導下沖向污泥層，上層水流進入連接膜的分離層上方，在上層水體的壓迫下，連接膜始終覆蓋在污泥層表面，當錐形引導塊距離污泥層較近時，傳遞到壓力感應器上的反沖力度較大，反之反沖力度較小，通過該力度來判別第一移動板的位置，使得第一移動板始終能貼合在污泥層表面，但保留有一定的間隙，避免在移動的過程中引起污泥翻滾。第二移動板根據污泥的輸出速度滯后移動，其移動狀態以第一移動板的移動數據為基準，第二移動板也始終位于輸出位置的污泥上方且保持一定的間隙。第一輸出泵、第二輸送泵的輸出速度比值受到第二移動板的位置控制，具體的調控機構屬于本領域常規技術手段，不作描述。本發明通過第一輸出泵、第二輸送泵輸出速度的調節，使得污泥層厚度和水層厚度分別和第二輸送泵、第一輸出泵的單位時間輸出量正相關，輸入位置隨機的泥水輸入比例在到達輸出位置時仍能夠按照該比例輸出，整個污泥輸送過程中的輸出和輸入量保持相等，污泥能夠穩定輸送。連接膜上下兩側的輸出速度和第二移動板的位置正相關，則連接膜上下兩側的輸出狀態都能夠保持相對穩定，污泥層輸出位置的波動程度得到了有效的抑制，再通過連接膜的分層，可以完全隔離輸出位置處污泥層翻滾對分層單元前穩定水體的影響。另一方面，本發明通過分層單元將污泥表層水體剝離，極大程度的降低了高濃度污水的處理量，既提升了處理速度，又降低了處理成本。

進一步的，第一反應罐、第二反應罐的輸出口位置設置有固液分離塊，固液分離塊包括環形滑道、環形過濾板、直流道、回收倉，環形滑道嵌入到固液分離塊內部，環形過濾板和環形滑道轉動連接，直流道穿過環形滑道，回收倉和環形滑道遠離直流道的一側連接，環形過濾板上設置有收集口，收集口傾斜設置，收集口內部設置有流通孔，流通孔和環形過濾板遠離收集口的一側聯通。收集口在轉到直流道一側時，收集口傾斜向下，雜質顆粒在隨水體流動時會進入到收集口中，但會被流通孔阻擋，當收集口轉動到回收倉處時，收集口傾斜向上，此時流通孔、收集口中殘留的水體會帶動雜質顆粒落入到回收倉中，環形過濾板外部設置有轉動驅動機構，轉動驅動屬于本領域常規技術手段，具體結構不作描述，環形過濾板會慢速轉動，持續將雜質顆粒分離出。本發明通過收集口在輪轉過程中傾斜方向的變化，實現了對持續輸出水體中雜質顆粒的分離，極大程度的提升了分離裝置的工作效率和自動化程度。

與現有技術相比，本發明所達到的有益效果是：本發明通過輸送組件、靜置組件、初級分離組件的配合設置，使得污泥能夠以持續的運行狀態被分離，并且污泥和水體的輸出過程不會引起分離流道的波動，在縮短處理通道的基礎上實現了穩定的分離處理。本發明通過第一輸出泵、第二輸送泵輸出速度的調節，使得污泥層厚度和水層厚度分別和第二輸送泵、第一輸出泵的單位時間輸出量正相關，輸入位置隨機的泥水輸入比例在到達輸出位置時仍能夠按照該比例輸出，整個污泥輸送過程中的輸出和輸入量保持相等，污泥能夠穩定輸送。連接膜上下兩側的輸出速度和第二移動板的位置正相關，則連接膜上下兩側的輸出狀態都能夠保持相對穩定，污泥層輸出位置的波動程度得到了有效的抑制，再通過連接膜的分層，可以完全隔離輸出位置處污泥層翻滾對分層單元前穩定水體的影響。另一方面，本發明通過分層單元將污泥表層水體剝離，極大程度的降低了高濃度污水的處理量，既提升了處理速度，又降低了處理成本，分離處理的污水可以針對其雜質濃度設置處理裝置，能最大程度的降低污水中的雜質含量，提升設備整體的環保性。本發明通過收集口在輪轉過程中傾斜方向的變化，實現了對持續輸出水體中雜質顆粒的分離，極大程度的提升了分離裝置的工作效率和自動化程度。

（發明人：林樹光;冷朋基;程國棟;丁茂晨;叢然）
