公布日：2023.11.10
申請日：2023.09.19
分類號：C02F9/00(2023.01)I;C02F1/467(2023.01)I;C02F1/463(2023.01)I;C02F1/461(2023.01)I;C02F1/72(2023.01)I;C02F1/66(2023.01)N;C02F101/34(2006.01)N;C02F1/
76(2023.01)N;C02F1/00(2023.01)N;C02F1/24(2023.01)N;C02F1/52(2023.01)N;C02F1/38(2023.01)N;C02F1/26(2023.01)N
摘要
本申請?zhí)峁┝艘环N電催化氧化協同電絮凝的污水處理方法，涉及污水處理技術領域，該方法可以包括如下步驟：廢水預處理；電催化氧化協同電絮凝處理：將經過廢水預處理步驟的高濃度含酚廢水導入電解槽進行電催化氧化協同電絮凝處理，電解槽內設置有多組電極，每組電極分別包括第一電極、第二電極和第三電極，所述第一電極用于與電源的正極電連接，所述第二電極用于與電源的負極電連接，所述第三電極形成為雙性電極，該第三電極靠近所述第一電極的一側與所述第一電極形成電催化氧化協同電絮凝體系，該第三電極靠近所述第二電極的一側與所述第二電極形成電絮凝體系，收集并去除所得沉淀物；二次氧化處理：向所得的廢水加入氧化劑；尾水處理。
權利要求書
1.一種電催化氧化協同電絮凝的污水處理方法，其特征在于，包括如下步驟：廢水預處理，通過調酸或調堿控制高濃度含酚廢水的pH環境；電催化氧化協同電絮凝處理：將經過廢水預處理步驟的高濃度含酚廢水導入電解槽進行電催化氧化協同電絮凝處理，其中，該電解槽內間隔設置有多組電極，每組電極分別包括間隔設置的第一電極、第二電極和第三電極，所述第一電極用于與電源的正極電連接，所述第二電極用于與電源的負極電連接，所述第三電極形成為雙性電極，該第三電極靠近所述第一電極的一側與所述第一電極形成電催化氧化協同電絮凝體系，以使酚類物質與重金屬陽離子不完全氧化成穩定的配合物，該第三電極靠近所述第二電極的一側與所述第二電極形成電絮凝體系，以使高濃度含酚廢水中的氫氧化物形成絮凝物，收集并去除所得沉淀物；二次氧化處理：向經電催化氧化協同電絮凝處理步驟所得的廢水加入氧化劑，以對其進行二次氧化處理；尾水處理：將經二次氧化處理步驟所得的廢水中的固體廢物濾除。
2.根據權利要求1所述的電催化氧化協同電絮凝的污水處理方法，其特征在于，所述廢水預處理包括：步驟S1-1：濾除不溶雜質，通過曝氣、氣浮或混凝對高濃度含酚廢水中的不溶雜質進行濾除；步驟S1-2：多級離心萃取，將經步驟S1-1所得的廢水依次泵入多個串聯的離心萃取器，然后將萃取劑沿與廢水相反的方向泵入多個串聯的離心萃取器。
3.根據權利要求2所述的電催化氧化協同電絮凝的污水處理方法，其特征在于，在所述步驟S1-2中，所述萃取劑包括磷酸三丁脂和P204-Cyanex923磺化煤油，其中，磷酸三丁脂和P204-Cyanex923磺化煤油的體積比為1:1。
4.根據權利要求1所述的電催化氧化協同電絮凝的污水處理方法，其特征在于，在電催化氧化協同電絮凝處理中，在將經過廢水預處理步驟的高濃度含酚廢水導入電解槽之前，先向電解槽內加入氯化鈉；其中，加入電解槽內的氯化鈉與導入電解槽的高濃度含酚廢水的質量比為：0.1:1000至1:1000。
5.根據權利要求1所述的電催化氧化協同電絮凝的污水處理方法，其特征在于，所述第一電極設置為惰性金屬電極，所述第二電極和所述第三電極設置為可溶性金屬電極。
6.根據權利要求5所述的電催化氧化協同電絮凝的污水處理方法，其特征在于，所述第一電極設置為金屬鉑，所述第二電極和所述第三電極設置為金屬鋅。
7.根據權利要求1所述的電催化氧化協同電絮凝的污水處理方法，其特征在于，所述第一電極與所述第二電極之間的間距L1與所述第二電極和所述第三電極的間距L2滿足：5cm≤L1＝L2≤10cm。
8.根據權利要求1所述的電催化氧化協同電絮凝的污水處理方法，其特征在于，所述電源被配置為能夠提供電流密度為20A/M2至400A/M2的直流電。
9.根據權利要求1所述的電催化氧化協同電絮凝的污水處理方法，其特征在于，在所述電催化氧化協同電絮凝處理步驟中，采用吸附、網捕或卷掃收集并去除所得沉淀物。
10.根據權利要求1所述的電催化氧化協同電絮凝的污水處理方法，其特征在于，在所述二次氧化處理步驟中，所采用的氧化劑包括次氯酸鈉、次氯酸、氯氣、雙氧水、過硫酸和高鐵酸鉀中的任意一種，并且，氧化反應時間為10min至20min。
發明內容
為了解決相關技術中的技術問題，本申請?zhí)峁┝艘环N電催化氧化協同電絮凝的污水處理方法。通過本申請的方法，能夠有效地提升對于高濃度含酚廢水的處理效率和處理效果。

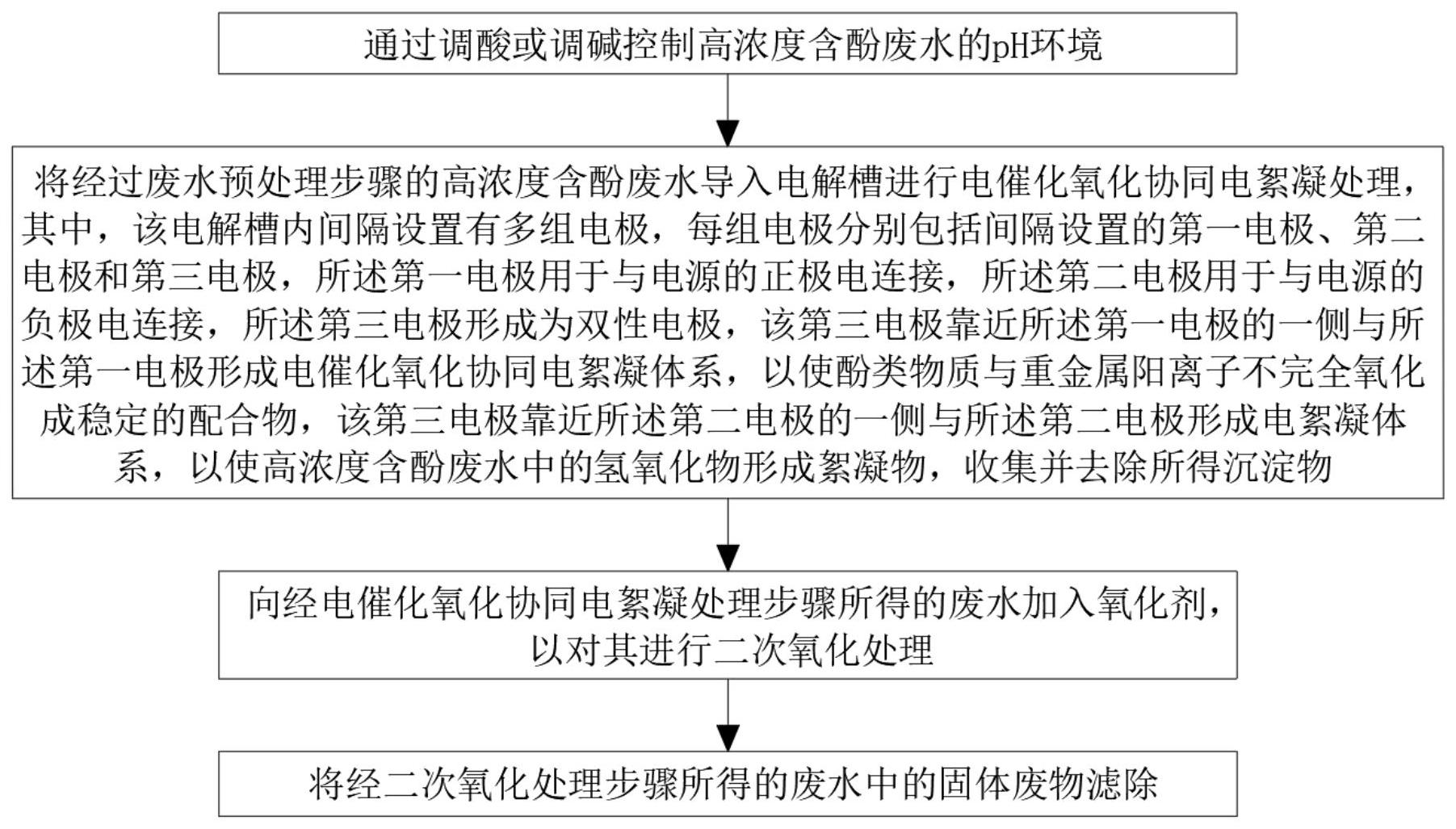

為了達到上述目的，本申請采用的技術方案為：一種電催化氧化協同電絮凝的污水處理方法，包括如下步驟：
廢水預處理，通過調酸或調堿控制高濃度含酚廢水的pH環境；
電催化氧化協同電絮凝處理：將經過廢水預處理步驟的高濃度含酚廢水導入電解槽進行電催化氧化協同電絮凝處理，其中，該電解槽內間隔設置有多組電極，每組電極分別包括間隔設置的第一電極、第二電極和第三電極，所述第一電極用于與電源的正極電連接，所述第二電極用于與電源的負極電連接，所述第三電極形成為雙性電極，該第三電極靠近所述第一電極的一側與所述第一電極形成電催化氧化協同電絮凝體系，以使酚類物質與重金屬陽離子不完全氧化成穩定的配合物，該第三電極靠近所述第二電極的一側與所述第二電極形成電絮凝體系，以使高濃度含酚廢水中的氫氧化物形成絮凝物，收集并去除所得沉淀物；
二次氧化處理：向經電催化氧化協同電絮凝處理步驟所得的廢水加入氧化劑，以對其進行二次氧化處理；
尾水處理：將經二次氧化處理步驟所得的廢水中的固體廢物濾除。
作為一種可選的技術方案，所述廢水預處理包括：
步驟S1-1：濾除不溶雜質，通過曝氣、氣浮或混凝對高濃度含酚廢水中的不溶雜質進行濾除；
步驟S1-2：多級離心萃取，將經步驟S1-1所得的廢水依次泵入多個串聯的離心萃取器，然后將萃取劑沿與廢水相反的方向泵入多個串聯的離心萃取器。
作為一種可選的技術方案，在所述步驟S1-2中，所述萃取劑包括磷酸三丁脂和P204-Cyanex923磺化煤油，其中，磷酸三丁脂和P204-Cyanex923磺化煤油的體積比為1:1。
作為一種可選的技術方案，在電催化氧化協同電絮凝處理中，在將經過廢水預處理步驟的高濃度含酚廢水導入電解槽之前，先向電解槽內加入氯化鈉；
其中，加入電解槽內的氯化鈉與導入電解槽的高濃度含酚廢水的質量比為：0.1:1000至1:1000。
作為一種可選的技術方案，所述第一電極設置為惰性金屬電極，所述第二電極和所述第三電極設置為可溶性金屬電極。
作為一種可選的技術方案，所述第一電極設置為金屬鉑，所述第二電極和所述第三電極設置為金屬鋅。
作為一種可選的技術方案，所述第一電極與所述第二電極之間的間距L1與所述第二電極和所述第三電極的間距L2滿足：
5cm≤L1＝L2≤10cm。
作為一種可選的技術方案，所述電源被配置為能夠提供電流密度為20A/M2至400A/M2的直流電。
作為一種可選的技術方案，在所述電催化氧化協同電絮凝處理步驟中，采用吸附、網捕或卷掃收集并去除所得沉淀物。
作為一種可選的技術方案，在所述二次氧化處理步驟中，所采用的氧化劑包括次氯酸鈉、次氯酸、氯氣、雙氧水、過硫酸和高鐵酸鉀中的任意一種，并且，氧化反應時間為10min至20min。
有益效果：
1、通過上述技術方案，在一方面，通過第一電極和第三電極(雙性電極)形成電催化氧化協同電絮凝體系，能夠使得酚類物質與重金屬陽離子不完全氧化成穩定的配合物，通過第二電極和第三電極(雙性電極)形成電絮凝體系，能夠使得含酚廢水中的氫氧化物形成絮凝物，從而就可以實現整個反應體系中經電解產生的沉淀物(包括配合物和絮凝沉淀)自然沉積于電解槽的底部，通過去除該沉淀物就可以實現對于廢水中含酚物質的去除，有利于有效地降低廢水中的含酚濃度。在另一方面，本申請通過二次氧化處理步驟進一步提升有機物的氧化效果，能夠在一定程度上進一步提升對于廢水中含酚物質的去除效果。在再一方面，在本申請的電催化氧化協同電絮凝體系中，酚類物質與重金屬陽離子是不完全氧化的，相對于現有相關技術中完全氧化的技術方案來說，還具有耗時短、能源消耗低的優勢。
（發明人：趙偉;王磊;黃杰）
