公布日：2023.06.30

申請日：2023.04.24

分類號：C02F7/00(2006.01)I;C02F3/32(2023.01)I;C02F3/34(2023.01)I;C02F11/02(2006.01)I

摘要

本發明公開了一種治理廢水的生態間歇曝氣裝置以及使用方法，涉及廢水治理技術領域，為解決現有設備或已有的專利方案，在對河道或湖水進行過濾凈化的時候，生態性缺乏，無法滿足生態多樣化需求的問題。所述生態箱體，其安裝在所述生物濾島框架的上方，且生態箱體設置有若干個，若干個所述生態箱體均分成兩列安裝在生物濾島框架上方的兩側，若干個所述生態箱體均通過第一固定安裝桿與生物濾島框架固定連接，若干個所述生態箱體的上端設置有逆變器，所述生物濾島框架上方的中間位置處設置有曝氣風機，所述蓄電池，其安裝在所述曝氣風機的兩側，且蓄電池設置有兩個，兩個所述蓄電池均通過固定連接桿件與逆變器電性連接。

權利要求書

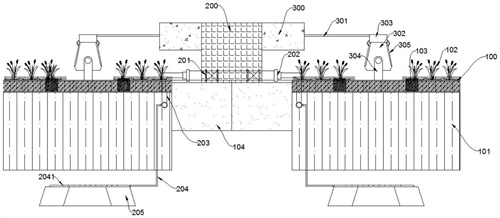

1.一種治理廢水的生態間歇曝氣裝置，包括生物濾島，所述生物濾島包括生物濾島框架(100)、碳纖維生物基(101)、植物分解基(102)和生物浮體(104)，所述生物濾島框架(100)的下方設置有碳纖維生物基(101)，所述生物濾島框架(100)的上表面設置有植物分解基(102)，所述植物分解基(102)通過連接扣件(103)與生物濾島框架(100)固定連接，所述生物濾島框架(100)下端面的中間位置處設置有生物浮體(104)，且生物浮體(104)設置有若干個；其特征在于，還包括：生態箱體(302)，其安裝在所述生物濾島框架(100)的上方，且生態箱體(302)設置有若干個，若干個所述生態箱體(302)均分成兩列安裝在生物濾島框架(100)上方的兩側，若干個所述生態箱體(302)均通過第一固定安裝桿(304)與生物濾島框架(100)固定連接，若干個所述生態箱體(302)的上端設置有逆變器(303)，所述生物濾島框架(100)上方的中間位置處設置有曝氣風機(200)；蓄電池(300)，其安裝在所述曝氣風機(200)的兩側，且蓄電池(300)設置有兩個，兩個所述蓄電池(300)均通過固定連接桿件(301)與逆變器(303)電性連接，且固定連接桿件(301)設置有若干個，若干個所述生態箱體(302)的兩側均設置有翻轉遮擋板(305)，所述翻轉遮擋板(305)通過電機轉軸(306)與生態箱體(302)轉動連接，所述翻轉遮擋板(305)的內部設置有太陽能板(3051)，且太陽能板(3051)內嵌式安裝在翻轉遮擋板(305)的內部，所述太陽能板(3051)通過輸送線路(307)與逆變器(303)電性連接；開口(308)，其安裝在所述翻轉遮擋板(305)的內側，所述生態箱體(302)的內部設置有內腔體(309)，所述逆變器(303)的上方設置有檢修固定板(3031)，所述檢修固定板(3031)通過第一六角螺栓(3032)與逆變器(303)螺紋連接，且第一六角螺栓(3032)設置有四個，所述逆變器(303)的一側設置有散熱預留孔槽(3033)，且散熱預留孔槽(3033)與逆變器(303)一體式形成，所述內腔體(309)內部的下方設置有透氣防水層(311)，所述透氣防水層(311)下方的內部設置有草毯(310)，所述草毯(310)的內部設置有加熱管(312)，且加熱管(312)與蓄電池(300)電性傳輸連接，所述內腔體(309)內部的上方設置有散熱風扇(315)，所述散熱風扇(315)上方通過第二固定安裝桿(314)與生態箱體(302)固定連接，所述散熱風扇(315)外側的一圈通過安全防護金屬網(316)將其與生態箱體(302)內壁連接，所述散熱風扇(315)的上方設置有導流板(313)，所述散熱風扇(315)的上端面和下端面均設置有防護網罩(3151)，所述防護網罩(3151)通過第二六角螺栓(3152)與散熱風扇(315)螺紋連接，且第二六角螺栓(3152)設置有若干個，所述散熱風扇(315)的內部設置有元件內腔體(3153)，所述元件內腔體(3153)的內部設置有電機(3154)，所述電機(3154)的端頭設置有風扇葉(3155)，且風扇葉(3155)一端與電機(3154)固定連接。

2.根據權利要求1所述的一種治理廢水的生態間歇曝氣裝置，其特征在于：所述曝氣風機(200)的一端設置有閥門(201)，且閥門(201)設置有兩個，兩個所述閥門(201)的一側均設置有連接固定件(202)，所述連接固定件(202)的一端設置有第一通氣連接管(203)，所述第一通氣連接管(203)的下端設置有第二通氣連接管(204)。

3.根據權利要求2所述的一種治理廢水的生態間歇曝氣裝置，其特征在于：所述第二通氣連接管(204)后端末尾的上端面設置有微孔曝氣管(2041)，且微孔曝氣管(2041)設置有若干個，若干個所述微孔曝氣管(2041)均與第二通氣連接管(204)一體式形成，所述第二通氣連接管(204)后端末尾的下方設置有微孔曝氣底座(205)。

4.根據權利要求3所述的一種治理廢水的生態間歇曝氣裝置，其特征在于：所述逆變器(303)的內部安裝有控制器(317)，所述散熱風扇(315)下端面的兩角均設置有溫度傳感器(318)，所述控制器(317)中包括溫度控制策略，所述溫度控制策略包括以下具體步驟：S101：將生態箱體(302)的內部均勻劃分為n個體積相同的空間，其中n大于4，通過位于每個空間的溫度傳感器對生態箱體(302)內部的溫度進行采集(T1,T2,T3,...,Tn)，其中Ti為第i個空間的溫度值，計算生態箱體(302)內部的平均溫度，，S102：提取生態箱體(302)的內部體積V,同時提取需要使生態箱體(302)保持的最終溫度Tz，提取加熱器加熱電阻Rz，代入熱傳遞公式中計算需要通入的加熱器電流，熱傳遞公式為：，其中u為加熱器至生態箱體(302)內部空氣的傳熱效率，I為加熱器通電電流，Δt為加熱時間，ρ為生態箱體(302)內空氣的密度，計算在指定時間將生態箱體(302)內溫度升溫至指定溫度需要的加熱器通電電流；

S103：將計算得到的加熱器通電電流與加熱器最大允許電流進行比較，若計算得到的加熱器通電電流大于加熱器最大允許電流，則通入加熱器通電電流，若加熱器通電電流小于加熱器最大允許電流，則通入加熱器最大允許電流，同時向指揮中心提示加熱器不能滿足使用，需要更換加熱器。

5.權利要求1-4任意一項所述的一種治理廢水的生態間歇曝氣裝置的使用方法，其特征在于，包括以下步驟：步驟一：先將植物分解基(102)安裝在生物濾島框架(100)上，再將碳纖維生物基(101)安裝在生物濾島框架(100)的下方，同時將生物浮體(104)安裝在生物濾島框架(100)下端面的中間位置，以及曝氣風機(200)安裝在生物濾島框架(100)上方中間位置；步驟二：再將曝氣風機(200)一端安裝上閥門(201)，以及在閥門(201)上安裝連接固定件(202)，同時第一通氣連接管(203)和第二通氣連接管(204)一端固定連接，開啟運行的曝氣風機(200)，將流動氣體通過第一通氣連接管(203)和第二通氣連接管(204)進行流送，最終通過微孔曝氣管(2041)在碳纖維生物基(101)下方進行曝氣；步驟三：與此同時，設置在生態箱體(302)兩側翻轉遮擋板(305)內部的太陽能板(3051)，將收集的光能進行光電效應，將其轉化成電能，再輸送到逆變器(303)中，轉化成能夠存儲的電能，在蓄電池(300)進行電能的存放，同時，將電能提供給元件使用；步驟四：草毯(310)安裝在生態箱體(302)內部的下方，同時在草毯(310)上邊設置一層透氣防水層(311)，而內腔體(309)內部的上方安裝有散熱風扇(315)和安全防護金屬網(316)，內部的鳥類棲息后，定時開啟散熱風扇(315)，風向向上吹，通過導流板(313)向下傳導，將內部的空氣帶動循環，以及草毯(310)內部設置的加熱管(312)，開啟使用的時候，由蓄電池(300)提供電能支持。

（發明人：操召軍;陳娟）
