公布日：2022.10.21
申請日：2022.07.07
分類號：C02F9/14(2006.01)I;C02F101/38(2006.01)N;C02F101/30(2006.01)N;C02F101/16(2006.01)N;C02F101/10(2006.01)N
摘要
一種凈化高藻水的電化學強化污水處理系統及方法，主要包括：加藥泵、電化學催化氧化藻華凈化池、電化學強化生態濾池、沉淀池、供電箱、陽極和陰極線路、污泥管、臭氣管道、電解生態除臭濾床、反沖洗和供電箱等。本發明主要采用特殊的電化學催化氧化藍藻凈化池和電化學強化生態濾池相結合的工藝，產生氫氧化鈣絮凝沉淀滅火后的藻華顆粒、電化學強化污水處理系統及方法綜合了化學催化氧化藍藻凈化池和電化學強化生態濾池兩種廢水處理方法的優點。本發明可廣泛應用于藻華高峰期高藻水的原位凈化處理，具有工藝流程簡單高效，運行穩定，具有藻華非破壁葉綠素滅活效率高、水體強化脫氮除磷和COD協同去除，投資費用低和運行費用低等特點。
權利要求書

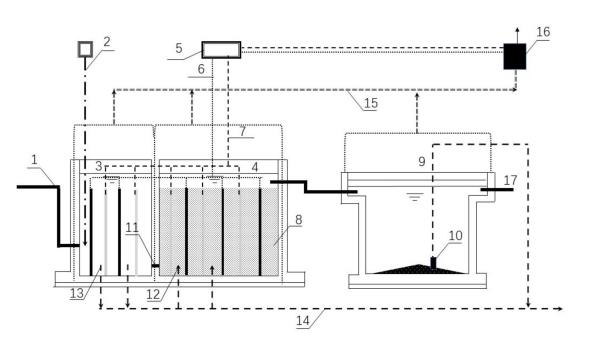

1.一種凈化高藻水的電化學強化污水處理系統，包括加藥泵(2)、供電箱(5)、沉淀池(9)，其特征在于，所述的系統還包括電化學強化處理裝置主體結構；所述的電化學強化處理裝置主體結構為電化學催化氧化藻華凈化池(3)和電化學強化生態濾池(4)；所述的電化學催化氧化藻華凈化池(3)設有催化電解反應體系和藥劑添加體系；所述的電化學強化生態濾池(4)鋪設填料(8)，同時布置電解反應體系；所述的電化學催化氧化藻華凈化池(3)、電化學強化生態濾池(4)由供電箱(5)通過陰極線路(7)和陽極線路(6)供給陰極和陽極直流電；所述的電化學催化氧化藻華凈化池(3)設有進水口(1)；所述的沉淀池(9)設有排除上清水的排水口(17)；所述的電化學催化氧化藻華凈化池(3)和沉淀池(9)底部連接污泥管(14)；所述的電化學催化氧化藻華凈化池(3)通過潛水泵2(13)將發應沉淀物泵入污泥管(14)中；所述的沉淀池(9)通過潛水泵1(10)將沉淀的污泥排入到污泥管(14)中。
2.如權利要求1所述的一種凈化高藻水的電化學強化污水處理系統，其特征在于，所述的電化學催化氧化藻華凈化池(3)、電化學強化生態濾池(4)和沉淀池(9)的上部還設有臭氣管道(15)和電解生物除臭濾床(16)；所述的電化學強化生態濾池(4)底部連接反沖洗管道(12)。
3.權利要求1所述的一種凈化高藻水的電化學強化污水處理系統，其特征在于，所述電化學催化氧化藻華凈化池(3)的藥劑添加體系的藥劑通過加藥泵(2)加入。
4.權利要求1所述的一種凈化高藻水的電化學強化污水處理系統，其特征在于，所述電化學催化氧化藻華凈化池(3)的電解反應體系的陽極為RuO2-IrO2/Ti網狀電極，陰極為Ti網狀電極或304不銹鋼網狀電極，電極間距為2-5cm。
5.權利要求1所述的一種凈化高藻水的電化學強化污水處理裝置系統，其特征在于，所述電化學強化生態濾池(4)的電解質反應體系為：陽極為鐵棒，陰極為鐵棒，電極的布置方式為梅花狀，中間為陽極，四周為陰極。
6.利要求1所述的一種凈化高藻水的電化學強化污水處理裝置系統，其特征在于，所述的電解生物濾床(16)基質填充為生物質炭，陽極和陰極為304不銹鋼網電極，所述的電解生物濾床(16)由供電箱(5)供給陰極和陽極直流電。
7.一種凈化高藻水的電化學強化污水處理方法，其特征在于，所述的方法采用上述權利要求1-6任一種凈化高藻水的電化學強化污水處理系統。
8.如上述權利要求7所述的凈化高藻水的電化學強化污水處理方法，其特征在于，包含如下操作過程：(1)將高藻水從進水口(1)泵入，與加藥泵(2)加入的藥劑混勻后進入電化學催化氧化藻華凈化池(3)中；反應后，電化學催化氧化藻華凈化池(3)中的藻華細胞絮凝沉淀物通過潛水泵2(13)泵入污泥管(14)排出后進行消減化處理，所述的藥劑優選為氯化鈣；(2)經(1)處理后的污水由進水管(11)進入按照一定的水力停留時間進入電化學強化生態濾池(4)進行水體中氮磷、COD和藻毒素的凈化；(3)經(2)處理后的污水進入沉淀池(9)進行沉淀反應，其中的污泥等沉淀物通過污水泵泵入污泥管(14)排出進行再次處理；(4)沉淀池(9)的上清液經過排水口(17)排出，經檢測合格后進行中水回用；(5)上述電化學催化氧化藻華凈化池(3)、電化學強化生態濾池(4)和沉淀池(9)的通過其上部的臭氣管道(15)，將其產生的臭氣電解生物除臭濾床(16)中進行回收和集中處理。
9.如權利要求8所述的一種凈化高藻水的電化學強化污水處理方法，其特征在于，所述藥劑添加量按1-5g/L高藻水量計算；所述的電化學催化氧化藻華凈化池(3)中電解反應過程中的電流密度為2-5mA/cm2，電解反應時間為0.5-1h；所述的電化學強化生態濾池(4)的電解反應過程電解密度為2-5mA/cm2，所述的水力停留時間為16-24h。
10.如權利要求8所述的一種凈化高藻水的電化學強化污水處理方法，其特征在于，所述填料(8)由沸石和石英砂按照1∶1-3混合而成；所述的沸石粒徑4-8cm；所述的石英砂粒徑20-40目。
發明內容
本發明的第一個目的在于提供一種高效凈化高藻水的電化學強化污水處理系統，本發明的電化學強化污水處理系統實現了電化學催化氧化、化學絮凝強化除藻、電化學還原過程、生態濾床基質生物膜過程和基質吸附高效的有機結合。
為實現上述目的，本發明具體的技術方案為一種高效凈化高藻水的電化學強化污水處理系統，主要包括：加藥泵、供電箱、沉淀池。所述的系統還包括電化學強化處理裝置主體結構；所述的電化學強化處理裝置主體結構為電化學催化氧化藻華凈化池和電化學強化生態濾池；所述的電化學催化氧化藻華凈化池設有催化電解反應體系和藥劑添加體系；所述的電化學強化生態濾池鋪設填料，同時布置電解反應體系；所述的電化學催化氧化藻華凈化池、電化學強化生態濾池由供電箱通過陰極線路和陽極線路供給陰極和陽極直流電；所述的電化學催化氧化藻華凈化池設有進水口；所述的沉淀池設有排除上清水的排水口；所述的電化學催化氧化藻華凈化池和沉淀池底部連接污泥管(14)；
所述的電化學催化氧化藻華凈化池通過潛水泵2(13)將發應沉淀物泵入污泥管中；所述的沉淀池通過潛水泵1將沉淀的污泥排入到污泥管中。
優選的，所述的電化學催化氧化藻華凈化池、電化學強化生態濾池和沉淀池的上部還設有臭氣管道和電解生物除臭濾床；所述的電化學強化生態濾池底部連接反沖洗管道。
優選的，所述電化學催化氧化藻華凈化池的藥劑添加體系的藥劑通過加藥泵加入。
優選的，所述電化學催化氧化藻華凈化池的電解反應體系的陽極為RuO2-IrO2/Ti網狀電極，陰極為Ti網狀電極或304不銹鋼網狀電極，電極間距為2-5cm。
優選的，所述電化學強化生態濾池的電解質反應體系為：陽極為鐵棒，陰極為鐵棒，電極的布置方式為梅花狀，中間為陽極，四周為陰極。
優選的，所述的電解生物濾床基質填充為生物質炭，陽極和陰極為304不銹鋼網電極，所述的電解生物濾床由供電箱供給陰極和陽極直流電。
本發明另一目的是提供一種凈化高藻水的電化學強化污水處理方法，所述的方法采用上述本發明凈化高藻水的電化學強化污水處理系統。
優選的，所述的方法包含如下操作過程：
(1)將高藻水從進水口泵入，與加藥泵加入的藥劑混勻后進入電化學催化氧化藻華凈化池中；反應后，電化學催化氧化藻華凈化池中的藻華細胞絮凝沉淀物通過潛水泵2泵入污泥管排出后進行消減化處理，所述的藥劑優選為氯化鈣；
(2)經處理后的污水由進水管進入按照一定的水力停留時間進入電化學強化生態濾池進行水體中氮磷、COD和藻毒素的凈化；
(3)經處理后的污水進入沉淀池進行沉淀反應，其中的污泥等沉淀物通過污水泵泵入污泥管排出進行再次處理；
(4)沉淀池的上清液經過排水口排出，經檢測合格后進行中水回用；
(5)上述電化學催化氧化藻華凈化池、電化學強化生態濾池和沉淀池的通過其上部的臭氣管道，將其產生的臭氣電解生物除臭濾床中進行回收和集中處理。
優選的，所述藥劑添加量按1-5g/L高藻水量計算；所述的電化學催化氧化藻華凈化池(3)中電解反應過程中的電流密度為2-5mA/cm2，電解反應時間為0.5-1h；所述的電化學強化生態濾池的電解反應過程電解密度為2-5mA/cm2，所述的水力停留時間為16-24h。
優選的，所述填料由沸石和石英砂按照1∶1-3混合而成；所述的沸石粒徑4-8cm；所述的石英砂粒徑20-40目。
本發明是利用電化學催化氧化、化學絮凝強化除藻、電化學還原過程、生態濾床基質生物膜過程、基質吸附等作用的有機配合下，能協同高效去除藻華顆粒中葉綠素高效滅活、藻水高效分離、強化氮磷去除、COD降解等功能。同時，利用電解生物除臭濾床的優點，集吸附、電化學氧化、電化學還原、微生物作用相互影響、相互制約有效去除藻華滅活過程中產生的臭氣等副產物。
本發明的有益效果：
1、本發明實現了高效便捷地對湖泊、江河、水庫等水體中的高藻水進行快速分離滅活處理，實現水質凈化的異位電化學強化處理系統。
2、本發明同時大大節約了現有高藻水處理過程中氧化鈣、氯化鐵等藥劑的使用量，實現了藻水高效分離及水質凈化。
3、本發明是最簡單有效的同步藻華去除及脫氮除磷的方法，藻華中葉綠素滅活效果好，通過電催化反應作用，實現了陽極產生氯自由基等導致藻華內葉綠素的快速滅活，同時鈣離子形成氫氧化鈣，具有較高的絮凝沉淀作用，實現了水體中滅活后藻華的快速絮凝沉淀，該反應水力停留時間短，較傳統藻水分離工藝添加藥劑較少。該發明在電催化原位產生活性氯、氫氧化鈣絮凝沉淀、電還原、電絮凝除磷等作用的協同作用下，使藻華顆粒內葉綠素的高效失活，避免了藻華腐爛或是壓縮過程中營養物質的外泄，導致水體的再次污染；同時，氫氧化鈣絮凝沉淀作用有利于處理后的污水與藻華絮凝沉淀物分離，運行費用低。
（發明人：高燕;敖子維;楊柳燕;王慶;王玉磊）
