申請日2013.09.27

　　公開(公告)日2014.01.01

　　IPC分類號F23G7/00

　　摘要

　　本發明公開了一種采用流化床懸浮鍋爐焚燒制革污泥工藝及設備，涉及環境工程與熱能工程技術領域，本發明所述采用流化床懸浮鍋爐焚燒制革污泥設備，在30-40m/s左右的高速空氣流作用下在床內呈穩定的氣-固流化狀態，進行劇烈的流化燃燒，流化床內焚燒充分，溫度高，使廢氣中二惡英排放達到最低，污泥焚燒所產生的熱量可提供給制革廠內部，在制革污泥被有效處置的同時還可獲得一定的經濟及環保效益。

　　權利要求書

　　1.一種采用流化床懸浮鍋爐焚燒制革污泥工藝，其特征在于， 所述采用流化床懸浮鍋爐焚燒制革污泥的工藝包括以下步驟：

　　S1：測定制革污泥的含水量和燃燒熱值，用體積比的計量方法將 制革污泥和煤泥在配料混合池中進行配比，配比比例需根據實際污泥 品質來確定，制革污泥的低位發熱量低(6～8MJ/kg)的污泥可摻入 比例為65～75%，制革污泥的低位發熱量高(10～12MJ/kg)的污泥可 摻入比例為85～95%;

　　S2：制革污泥-煤泥漿在攪拌裝置內充分混合，混合后的制革污 泥-煤泥漿無需脫水，經管道輸送系統(由柱塞泵提供動力)將制革 污泥-煤泥漿送入懸浮流化床鍋爐焚燒;

　　S3：制革污泥-煤泥漿，在30～40m/s左右的高速空氣流作用下在 流化床懸浮鍋爐內呈穩定的氣-固流化狀態，進行流化燃燒;

　　S4：將污泥焚燒所產生的熱量提供給制革廠內部;

　　S5：對燃燒后產生的煙氣灰塵進行收集，滿足環保要求。

　　2.如權利要求1所述的焚燒制革污泥工藝，其特征在于，將制 革污泥和煤泥在配料混合池中進行配比時，通過高壓空氣攪拌均化， 為防止物料離析。

　　3.一種采用流化床懸浮鍋爐焚燒制革污泥設備，其特征在于， 所述設備包括：污泥-煤泥摻混車間，所述摻混車間包括依次連接的，

　　混料裝置，用于將制革污泥和煤泥在所述混料裝置中進行配比;

　　配料裝置，其包括高壓空氣攪拌裝置，在所述高壓空氣攪拌裝置 作用下防止物料離析;

　　泥漿輸送系統，其包括柱塞泵及配套管道，用于將混合泥漿送入 流化床懸浮鍋爐的懸浮流化床;

　　所述采用流化床懸浮鍋爐焚燒制革污泥設備還包括：流化床懸浮 鍋爐，以導熱油為傳熱介質。

　　4.如權利要求3所述的采用流化床懸浮鍋爐焚燒制革污泥設備， 其特征在于，所述流化床懸浮鍋爐還可以以熱水及蒸汽為傳熱介質。

　　5.如權利要求3所述的采用流化床懸浮鍋爐焚燒制革污泥設備， 其特征在于，所述設備還包括除塵裝置，燃燒后產生的煙氣排出并通 過所述除塵裝置收集處置，滿足環保要求。

　　6.如權利要求3所述的采用流化床懸浮鍋爐焚燒制革污泥設備， 其特征在于，所述設備還包括能量收集系統，所述能量收集系統用于 將污泥焚燒所產生的熱水或蒸汽提供給制革廠內部。

　　說明書

　　采用流化床懸浮鍋爐焚燒制革污泥的工藝及設備

　　技術領域

　　本發明涉及環境工程與熱能工程技術領域，特別涉及一種采用流 化床懸浮鍋爐焚燒制革污泥的工藝及設備。

　　背景技術

　　我國是世界皮革的加工中心和制革大國，皮革資源量、皮革毛皮 制品產量居世界第一，鉻及其化合物是制革行業常用的基本原料，在 生產過程中產生大量含鉻廢水和廢渣。我國制革行業每年約產生140 萬t皮革廢棄物，其大部分被隨意丟棄，其中所含的重金屬鉻對環境 造成了嚴重污染。鉻可以通過食物鏈在人體內積蓄而對人體構成潛在 危害，甚至引起致畸、致癌和致突變等。因此，對鉻污染土壤進行修 復和治理是我國面臨的重大而緊迫的環境問題。

　　中國專利文獻《一種用于制革污泥生物瀝浸處理的藥劑》(公開 號CN101891359A，公開日2011年11月24日)公開一種用于制革污泥生 物瀝浸處理的藥劑，該材料主要由硫酸銨，磷酸氫二鉀，七水硫酸鎂， 維生素，微量元素，碳源物質等組成，生物瀝浸藥劑有處理效率高的 優良性能，且能有效代謝掉重金屬累物質，但是其成分復雜，制備成 本高，而且投入運行后的運行管理也需要專業人員，不利于廣泛推廣。

　　中國專利文獻《一種利用鍋爐煙氣烘干制革污泥的技術及其設 備》(公開號CN1648080，公開日2005年8月3日)公布了一種利用鍋爐 煙氣烘干制革污泥的技術及其設備，該方法可有效利用鍋爐煙氣烘干 制革污泥，具有已廢制廢的環保優勢，但是由于烘干后的制革污泥仍 需進行填埋處理，違背了如今固體廢棄物“減量化”處置的主題，已 經不能滿足現今的固體廢棄物處置理念。

　　中國專利文獻《一種利用制革污泥制備陶粒的方法》(公開號CN 101717240A，公開日2010年6月2日)公布了一種利用制革污泥制備陶 粒的方法，以及中國專利文獻《利用制革污泥生產水泥的方法》(公 開號CN101717240A，公開日2009年12月23日)公布了利用制革污泥 生產水泥的方法。上述兩種方法的出發點都在于將制革污泥建材化， 意在實現環保與經濟效益的雙收益，但制備車間及存貨倉庫需要較大 的占地面積，在土地成本日益增高的背景下，上述兩種方法很難進行 大范圍的推廣。同時，考慮到所制備出的產品的外銷問題，不能有效 快速的解決廠區內快速產出的制革污泥。

　　以焚燒法為代表的熱化學處理技術處理固體廢棄物以其減容減 量、資源化、無害化等眾多優點而得到廣泛的應用。制革污泥含有較 高的有機質，具有很高的燃燒熱值，十分有利于焚燒。

　　發明內容

　　(一)要解決的技術問題

　　本發明要解決的技術問題是，開發一種可高效焚燒制革污泥的設 備，不僅使制革污泥得到減量化處理，同時高效焚燒。

　　(二)技術方案

　　為了解決上述問題，本發明提供了一種采用流化床懸浮鍋爐焚燒 制革污泥工藝，包括以下步驟：

　　S1：測定制革污泥的含水量和燃燒熱值，用體積比的計量方法將 制革污泥和煤泥在配料混合池中進行配比，配比比例需根據實際污泥 品質來確定，制革污泥的低位發熱量低(6～8MJ/kg)的污泥可摻入 比例為65～75%，制革污泥的低位發熱量高(10～12MJ/kg)的污泥可 摻入比例為85～95%;

　　S2：制革污泥-煤泥漿在攪拌裝置內充分混合，混合后的制革污 泥-煤泥漿無需脫水，經管道輸送系統(由柱塞泵提供動力)將制革 污泥-煤泥漿送入懸浮流化床鍋爐焚燒;

　　S3：制革污泥-煤泥漿，在30～40m/s左右的高速空氣流作用下在 流化床懸浮鍋爐內呈穩定的氣-固流化狀態，進行流化燃燒;

　　S4：將污泥焚燒所產生的熱量提供給制革廠內部;

　　S5：對燃燒后產生的煙氣灰塵進行收集，滿足環保要求。

　　其中，將制革污泥和煤泥在配料混合池中進行配比時，通過高壓 空氣攪拌均化，為防止物料離析。

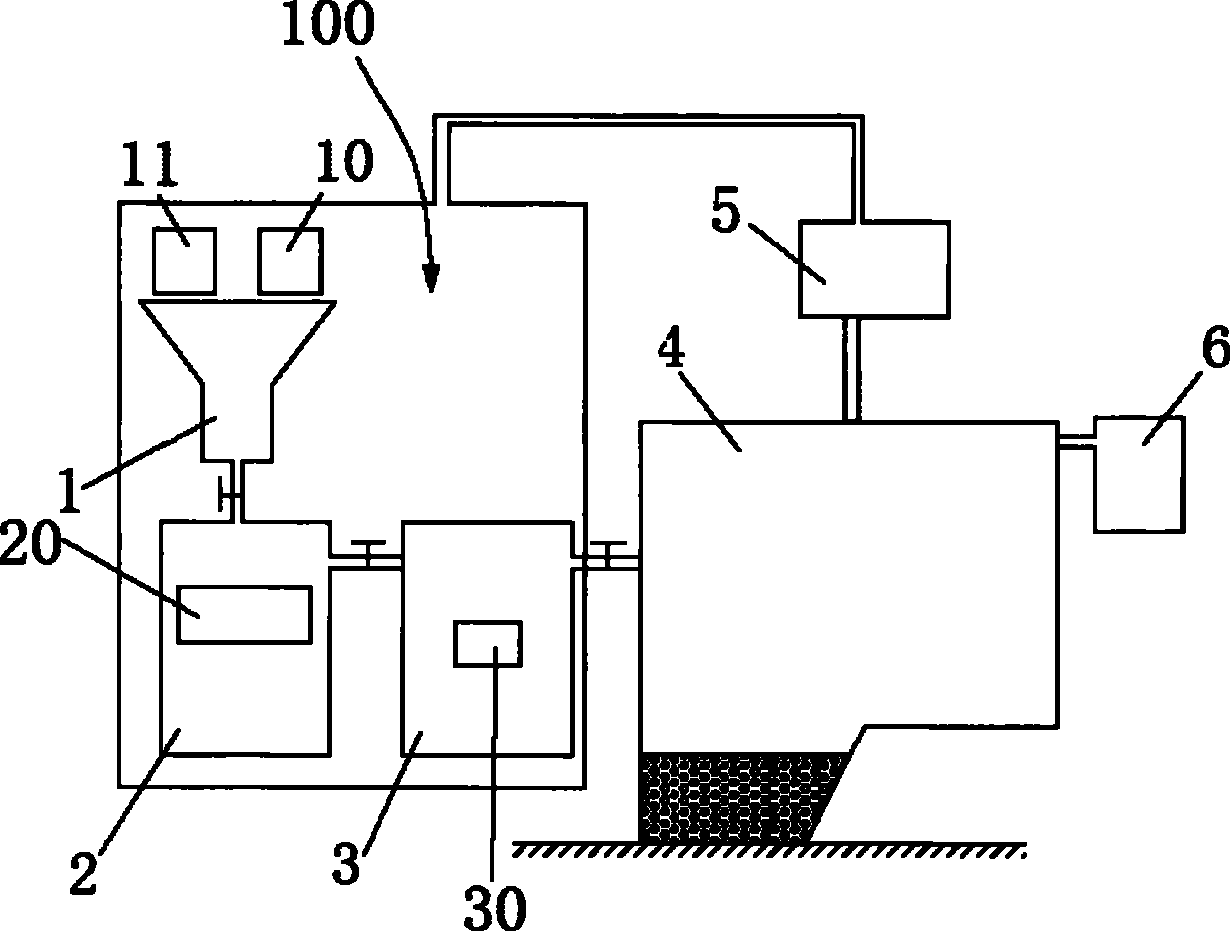

　　本發明還提供了一種采用流化床懸浮鍋爐焚燒制革污泥設備，其 所述設備包括：污泥-煤泥摻混車間，所述摻混車間包括依次連接的，

　　混料裝置，用于將制革污泥和煤泥在所述混料裝置中進行配比;

　　配料裝置，其包括高壓空氣攪拌裝置，在所述高壓空氣攪拌裝置 作用下防止物料離析;

　　泥漿輸送系統，其包括柱塞泵及配套管道，用于將混合泥漿送入 流化床懸浮鍋爐的懸浮流化床;

　　所述采用流化床懸浮鍋爐焚燒制革污泥設備還包括：

　　流化床懸浮鍋爐，根據實際需求可以以熱水及蒸汽為傳熱介質， 根據溫度需求可以以導熱油為傳熱介質;

　　所述采用流化床懸浮鍋爐焚燒制革污泥設備還包括：

　　流化床懸浮鍋爐，根據實際需求可以以熱水及蒸汽為傳熱介質， 根據溫度需求可以以導熱油為傳熱介質;所述流化床懸浮鍋爐還可以 以熱水及蒸汽為傳熱介質。

　　進一步地，所述設備還包括除塵裝置，燃燒后產生的煙氣排出并 通過所述除塵裝置收集處置，滿足環保要求。

　　進一步地，所述設備還包括能量收集系統，所述能量收集系統用 于將污泥焚燒所產生的熱水或蒸汽提供給制革廠內部。

　　(三)有益效果

　　本發明所述采用流化床懸浮鍋爐焚燒制革污泥設備，在30-40m/s 左右的高速空氣流作用下在床內呈穩定的氣-固流化狀態，進行劇烈 的流化燃燒，流化床內焚燒充分，溫度高，使廢氣中二惡英排放達到 最低，污泥焚燒所產生的熱水或蒸汽可提供給制革廠內部。
