申請日2013.09.27
公開(公告)日2013.12.25
IPC分類號C02F9/14
摘要
本發明公開了一種小城鎮污水處理系統及方法，屬于污水處理領域。該系統包括：多功能預處理池、生物轉盤裝置、過濾裝置和移動式污泥脫水車;其中，所述多功能預處理池設有污水進水口、出水口和污泥排出口;所述多功能預處理池的出水口依次與所述生物轉盤裝置和過濾裝置連接;所屬生物轉盤裝置設有回流口;所述過濾裝置設有濾后水出口和回流口，所述回流口經管路回連至所述多功能預處理池;所述移動式污泥脫水車，用于連接所述多功能預處理池的污泥排出口。該系統結構簡單，配置方便，運行效率高，建設成本低，節省占地。特別適用于對小城鎮污水進行處理，使出水達到國家標準的要求。
權利要求書
1.一種小城鎮污水處理系統，其特征在于，包括：
多功能預處理池、生物轉盤裝置、過濾裝置和移動式污泥脫水車;其中，
所述多功能預處理池設有污水進水口、出水口和污泥排出口;
所述多功能預處理池的出水口依次與所述生物轉盤裝置和過濾裝置連接;
所述生物轉盤裝置出水端設有回流口，所述回流口經管路回連至所述多功能預處理 池;
所述過濾裝置設有濾后水出口和沉淀污泥及反洗泥水回流口，所述回流口經管路回連 至所述多功能預處理池;
所述移動式污泥脫水車，用于連接所述多功能預處理池的污泥排出口。
2.根據權利要求1所述的系統，其特征在于，所述多功能預處理池包括：
池體，其上設有進水口和出水口;
貯泥區，設置在所述池體內的進水口處，貯泥區底部設有貯泥斗;
排水泵和管路，排水泵與管路連接，生物轉盤裝置進水端管路連接在所述池體內的出 水口處，出水端管路與所述池體的出水口連通。
3.根據權利要求1所述的系統，其特征在于，所述生物轉盤裝置包括：
反應槽、主軸、驅動裝置、多個盤片體、護板和防護罩;其中，
所述反應槽內設置主軸，所述反應槽上在所述主軸的兩側分別設置進水口和出水口;
所述多個盤片體串聯設置均勻分布在所述主軸上;
所述驅動裝置與所述主軸一端連接，能驅動所述主軸和其上的多個盤片體在所述反應 槽內轉動;
所述反應槽的開口上設置所述防護罩;
所述盤片體外面設置所述護板。
4.根據權利要求3所述的系統，其特征在于，所述驅動裝置由電動機、減速機和鏈條 傳動裝置構成;其中，所述電動機經減速機與鏈條傳動裝置連接，所述鏈條傳動裝置通過 鏈條連接所述主軸;
所述反應槽為鋼筋混凝土結構體;
所述主軸采用方形管狀結構;
所述多個盤片體串接后焊接為一體結構，各盤片體的相鄰?fù)鈭A板之間的間隙為10- 30mm，各盤片體設置多個交錯弧形的凸棱和凹槽;各盤片體由一個環形外圓板設置在一個 內圓板上構成，內圓板的中心部位均設有與所述主軸外形匹配的方形孔;所述外圓板為由 多個扇形盤片拼裝而成的環形結構，各扇形盤片采用由厚度1.5mm表面具有凹凸圓弧回轉 溝槽結構的高密度聚乙烯薄板。
5.根據權利要求1、3或4所述的系統，其特征在于，所述生物轉盤裝置的出水端設有 化學除磷試劑加入口。
6.根據權利要求1所述的系統，其特征在于，所述過濾裝置包括：
過濾組件、池體、驅動裝置、反洗裝置和排泥裝置;其中，
所述過濾組件水平設置在所述池體內，所述驅動裝置與所述過濾組件連接，能驅動所 述過濾組件在所述池體內轉動;
所述池體在所述過濾組件的兩側分別設有進水口和出水口;
所述過濾裝置上設置所述反洗裝置;
所述過濾裝置下方的所述池體底部設置所述排泥裝置。
7.根據權利要求6所述的系統，其特征在于，所述池體采用混凝土池體或鋼制池體;
所述過濾組件由多個濾盤和出水軸組成，多個濾盤均勻分布在所述出水軸上，出水軸 為中空管，多個濾盤的出水端與所述出水軸內連通，出水軸末端設有出水口;
所述驅動裝置設置在所述池體上部，由電動機、減速機、鏈條傳動裝置組成;其中， 所述電動機經減速機與鏈條傳動裝置連接，所述鏈條傳動裝置的鏈條與所述過濾組件的主 軸連接;
所述反洗裝置由吸盤、反抽吸泵和管路組成，所述反抽吸泵分別與所述吸盤和管路連 接，所述吸盤設置在所述過濾組件的濾盤上，所述管路的出水端設置在所述池體外;
所述排泥裝置由錐形槽、反抽吸泵、排泥管和管路組成，所述錐形槽設置在所述過濾 組件下方的池體底部，所述排泥管一端設置在所述錐形槽內，另一端與所述反抽吸泵連接， 所述反抽吸泵的排出口與所述管路連接至所述池體外。
8.根據權利要求7所述的系統，其特征在于，所述反洗裝置與排泥裝置共用一個反 抽吸泵和管路。
9.一種小城鎮污水處理方法，其特征在于，采用上述權利要求1至8任一項所述的小 城鎮污水處理系統，包括：
預處理：使所處理的小城鎮污水在所述系統的多功能預處理池內，進行調節水質水量、 反硝化脫氮、污泥沉淀、厭氧消化減量與貯存整合一體化的預處理，預處理的水力停留時 間為6～10小時;
生物處理：使所述預處理后的多功能預處理池的出水進入所述系統的生物轉盤裝置進 行去除COD和氨氮以及同步硝化反硝化脫氮的生物處理，生物處理中：生物轉盤五日生化 需氧量表面有機負荷為5～15gBOD5/(m2·d),生物轉盤轉速為1～2r/min;
過濾處理：使所述同步硝化反硝化脫氮處理后的生物轉盤裝置的出水進入所述系統的 過濾裝置進行去除總磷和固體懸浮物的過濾處理，過濾處理中：濾布過水通量為5～ 8m3/(m2·h);過濾處理后的濾后水經過消毒處理后排放或回用，沉淀污泥及反洗泥水經回 流口、管路回流至所述多功能預處理池內;
污泥處理：使預處理后的所述多功能預處理池排出的污泥進入所述系統的移動式污泥 脫水車進行脫水處理，脫水后的污泥含水率可以降至80%～85%。將脫水后的污泥運送至小 城鎮專設污泥處理站進行集中處理和處置。
10.根據權利要求9所述的方法，其特征在于，在濾后水外排或回用前，還包括：對 濾后水進行消毒的步驟;
所述過濾處理步驟中，還包括：向所述生物轉盤裝置的出水管路中投加化學除磷試劑。
說明書
小城鎮污水處理系統及方法
技術領域
本發明涉及污水處理與資源化領域，具體涉及一種專用于小城鎮污水處理與回用的系 統及方法。
背景技術
隨著國家新農村建設和城鄉一體化措施的實施，我國小城鎮的建設發展速度很快。住 建部部長、中國市長協會執行會長在《中國城市發展報告2012》前言中表示，截至2012 年末，我國城鎮化率已達到52.57%，有超過一半的人口居住在城鎮，這標志著我國社會形 態由鄉村型轉變?yōu)槌鞘行汀Ｄ壳�，城�?zhèn)人口中約有50%的人口為小城鎮人口。
在《“十二五”全國城鎮污水處理及再生利用設施建設規劃》中提出，到2015年，污 水處理率進一步提高，城市污水處理率達到85%(直轄市、省會城市和計劃單列市城區實 現污水全部收集和處理，地級市85%，縣級市70%)，縣城污水處理率平均達到70%，建制 鎮污水處理率平均達到30%的建設目標。
可見，與城市的污水處理率的快速提升相比，小城鎮污水處理的發展相對滯后，遠低 于城市的污水處理率。同時，絕大多數小城鎮排水管渠不成系統，有的利用街道和小河道 排水，既影響環境衛生，又對河流流域形成點源性質的面源污染。因此，可以預計，我國 小城鎮排水系統將會以超常規的建設速度發展，包括排水管渠系統和城鎮污水處理廠，其 投資量和工程量將是十分可觀的。然而，小城鎮排水系統的建設不能照搬大城市現有的排 水系統的建設經驗，需要盡快探索符合我國國情、高效、節能、節地、技術先進、經濟適 用的小城鎮排水系統建設技術、商務和管理模式。
鄉鎮建設污水處理廠，首要難題就是資金，據測算一座鄉鎮污水處理廠至少要投入上 千萬元的資金，這對于很多地方的鄉鎮財政來說是不小的壓力;第二個難題如何保證建成 的污水處理廠穩定運營。與傳統工藝相比，目前應用比較多的是氧化溝等處理工藝，一些 鄉鎮的污水處理廠基本就是城市污水處理的縮微版，雖然造價不菲，但運營效果不理想。 所以，這些工藝并不適合鄉鎮污水處理廠。一個城市污水處理廠有近20道工序、近20個 構筑物，這就使得污水處理廠占地面積較大。根據測算，如果選擇這樣的工藝，污水處理 廠建成后，距離周邊居民最近處只有200米，再加上污水處理過程中散發的臭味，周邊百 姓肯定會有意見。同時，沒有專業人才，就無法保證污水處理廠穩定運營。如果不把這些 困難想清楚，投入幾百萬元建個花架子的污水處理廠，再接幾百米管網，到最后不僅污水 處理廠全部“曬太陽”，也違背了政府創建生態市縣的初衷，得不償失。而目前處理污水 的傳統活性污泥法的基建與運行費用較高、能耗較大、管理也較復雜、易出現污泥膨脹和 污泥上浮等問題，且對N、P等營養物質去除效果有限。
發明內容
本發明要解決的技術問題是提供一種小城鎮污水處理系統及方法，能以較低成本對小 城鎮污水進行處理，達到回用標準，從而解決目前的污水處理方法成本高不適合用于小城 鎮污水處理的問題。

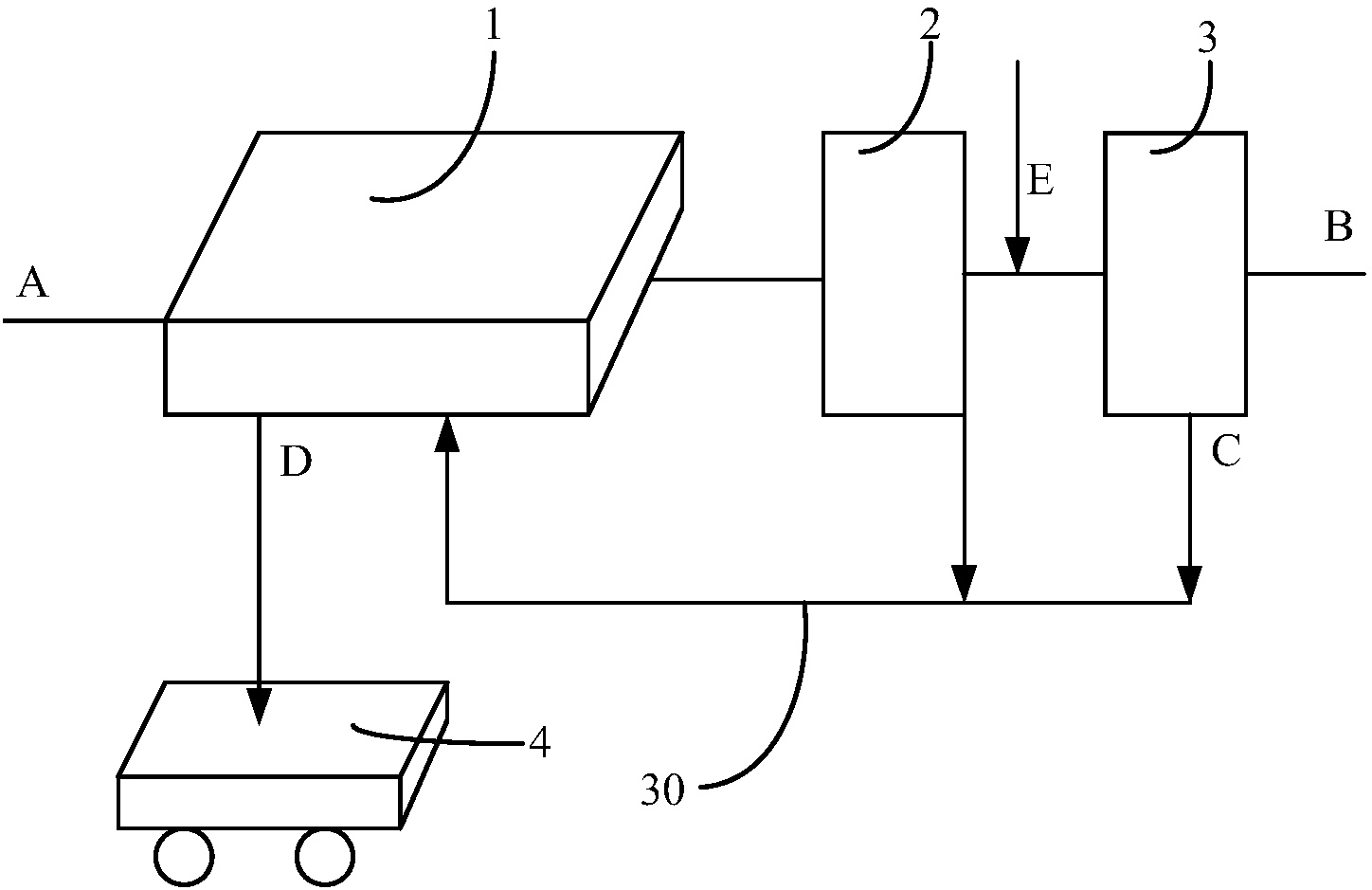

為解決上述技術問題，本發明提供一種小城鎮污水處理系統，包括：
多功能預處理池、生物轉盤裝置、過濾裝置和移動式污泥脫水車;其中，
所述多功能預處理池設有污水進水口、出水口和污泥排出口;
所述多功能預處理池的出水口依次與所述生物轉盤裝置和過濾裝置連接;
所述生物轉盤裝置設有回流口，所述回流口經管路回連至所述多功能預處理池;
所述過濾裝置設有濾后水出口和沉淀污泥及反洗泥水回流口，所述回流口經管路回連 至所述多功能預處理池;
所述移動式污泥脫水車，用于連接所述多功能預處理池的污泥排出口。
本發明還提供一種小城鎮污水處理方法，采用本發明提供的小城鎮污水處理系統，包 括以下步驟：
預處理：使所處理的小城鎮污水在所述系統的多功能預處理池內，進行調節水質水量、 反硝化脫氮、污泥沉淀、厭氧消化減量與貯存整合一體化的預處理，預處理的水力停留時 間為6～10小時;
生物處理：使所述預處理后的多功能預處理池的出水進入所述系統的生物轉盤裝置進 行去除COD和氨氮以及同步硝化反硝化脫氮的生物處理，生物處理中：生物轉盤五日生化 需氧量表面有機負荷為5～15gBOD5/(m2·d),生物轉盤轉速為1～2r/min;
過濾處理：使所述同步硝化反硝化脫氮處理后的生物轉盤裝置的出水進入所述系統的 過濾裝置進行去除總磷和固體懸浮物的過濾處理，過濾處理中：濾布過水通量為5～ 8m3/(m2·h);過濾處理后的濾后水經過消毒后排放或回用，沉淀污泥及反洗泥水經回流口、 管路回流至所述多功能預處理池內;
污泥處理：使預處理后的所述多功能預處理池排出的污泥進入所述系統的移動式污泥 脫水車進行脫水處理，脫水后的污泥含水率可以降至80%～85%。將脫水后的污泥運送至小 城鎮專設污泥處理站進行集中處理和處置。
本發明的有益效果為：通過多功能預處理池、生物轉盤裝置和過濾裝置配合可形成對 污水處理的全流程耦合工藝系統：多功能預處理池能實現調節水質水量、反硝化脫氮和污 泥沉淀、厭氧消化減量與貯存整合的一體化處理;生物轉盤裝置采用低動力生物膜法去除 COD和氨氮，并能實現同步硝化反硝化脫氮;生物轉盤裝置的出水通過過濾裝置過濾實現 總磷和固體懸浮物的去除，使出水水質可以達到國家一級A或一級B標準;移動式污泥脫水 車增加了對污水處理系統外排污泥處理的靈活性。該系統結構簡單，配置方便，運行效率 高，建設成本低，特別適用于對小城鎮污水進行處理，使出水達到國家標準的要求。
