申請日2013.10.08

　　公開(公告)日2014.04.09

　　IPC分類號C02F9/02

　　摘要

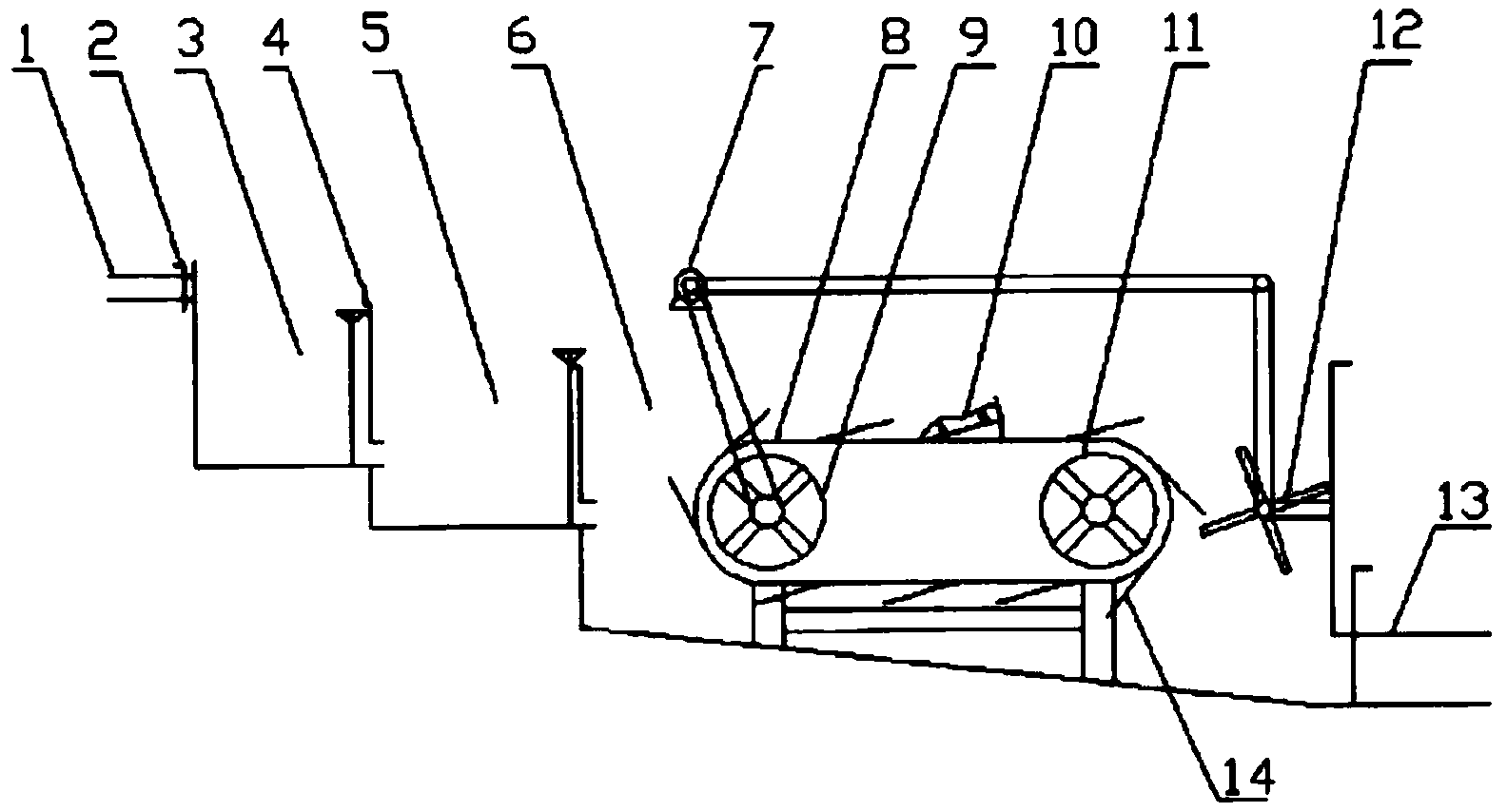

　　一種履帶式污水凈化裝置，包括帶有閘門(2)的污水進水口(1)、帶有隔柵(4)的除雜沉淀池(3)、沉淀池(5)和凈化池(6)，其特征是凈化池中有履帶式吸附器，該吸附器由主動輪(9)、從動輪(11)、套于上述兩輪(9、11)外的履帶(8)及安裝在履帶上的磁合吸附袋(10)組成，電機(7)帶動主動輪和撥輪(12)作同方向轉動，所述的磁合吸附袋(10)由等間距、前低后高斜向安裝于履帶外周的長方形永磁鐵(14)和捆綁有吸附袋(16)的側視呈“L”型的鐵片(15)組成，凈化池的池底有帶閘門的凈化水出口(13)。本裝置的吸附袋在運行過程中與污水接觸充分，凈化效率高，吸附袋回收方便，可重復利用，易實現規�；瘍艋�處理。

　　權利要求書

　　1.一種履帶式污水凈化裝置，包括帶有閘門(2)的污水進 水口(1)、帶有隔柵(4)的除雜沉淀池(3)、沉淀池(5)和凈 化池(6)，其特征是凈化池中有履帶式吸附器，該吸附器由主動 輪(9)、從動輪(11)、套于上述兩輪(9、11)外的履帶(8) 及安裝在履帶上的磁合吸附袋(10)組成，電機(7)經減速器 和傳動機構帶動主動輪和撥輪(12)作同方向轉動，所述的磁合 吸附袋(10)由寬度大于或等于履帶寬度、等間距、前低后高斜 向安裝于履帶外周的長方形永磁鐵(14)和捆綁有吸附袋(16) 的側視呈“L”形的鐵片(15)組成，凈化池的池底前高后低，最 低處有帶閘門的凈化水出口(13)。

　　2.如權利要求1所述的履帶式污水凈化裝置，其特征是所 述的污水進口閘門和凈化水出口閘門為開啟高度可調式閘門 (2)。

　　3.如權利要求1所述的履帶式污水凈化裝置，其特征是所 述的除雜沉淀池(3)和沉淀池(5)的底部開有帶螺旋升降式閘 門的出水口。

　　說明書

　　履帶式污水凈化裝置

　　技術領域

　　本實用新型涉及一種污水凈化裝置，特別是用履帶傳動的對 含有重金屬、有機污染物的污水吸附凈化處理的裝置。

　　背景技術

　　工業廢水中的重金屬、生活污水中的有機污染物，如不進行 凈化處理，將這種廢水直接排放，會嚴重污染環境，危害人類健 康，影響生產和生活，且造成資源的浪費。目前，去除工業廢水 中重金屬的處理方法主要有化學沉淀法、離子交換法、電解法、 細菌分解法、反滲透法、電滲析法�；瘜W(xué)沉淀法易產生大量污泥， 且藥劑投加難以回收利用。反滲透法，膜易堵塞，使用壽命短， 處理成本高。細菌分解法，微生物繁殖速度慢，處理效率低。離 子交換法，交換柱易飽和，不適于高濃度廢水，易造成二次污染。

　　吸附法，作為一種有效的去除水體中污染物的方法，具有吸 附劑來源廣泛、操作簡單、避免二次污染等優點。污水處理設備 中的履帶往往用來運輸污水中的污泥渣滓�，F(xiàn)有技術中的吸附袋 多是懸掛式的，如CN101456602A的“螺旋懸掛式赤泥膜袋吸附 除磷裝置”專利技術，會使移動掛膜與漂浮物或掛膜與掛膜之間 產生纏繞狀況，用吸附袋拆卸式固定在履帶上，隨著履帶的轉動， 增大了吸附袋與污水的接觸面，提高凈化效率的技術方案，未見 有資料報道和實物面市。

　　實用新型內容

　　本實用新型要解決的技術問題是提供一種履帶式污水凈化 裝置。

　　解決上述技術問題采用如下技術方案：本履帶式污水凈化裝 置，包括帶有閘門的污水進水口、帶有隔柵的除雜沉淀池、沉淀 池和凈化池，其特征是凈化池中有履帶式吸附器，該吸附器由主 動輪、從動輪、套于上述兩輪外的履帶及安裝在履帶上的磁合吸 附袋組成，電機經減速器和傳動機構帶動主動輪和撥輪作同方向 轉動，所述的磁合吸附袋由寬度大于或等于履帶寬度、等間距、 前低后高斜向安裝于履帶外周的長方形永磁鐵和捆綁有吸附袋 的側視呈“L”形的鐵片組成，凈化池的池底前高后低，最低處有 帶閘門的凈化水出口。

　　所述的污水進口閘門和凈化水出口閘門為開啟高度可調式 閘門。

　　所述的除雜沉淀池和沉淀池的底部開有帶螺旋升降式閘門 的出水口。

　　本實用新型的有益效果：履帶式吸附器在運行過程中可使凈 化池中水體與磁合吸附袋充分接觸，提高污水凈化效率。吸附袋 回收方便，可多次重復使用。還可根據污染負荷量的實際情況對 凈化池中的履帶式吸附器進行多個拼裝，以加快吸附進程。
