申請日2013.10.08

　　公開(公告)日2014.01.08

　　IPC分類號B28B13/02; B28B3/00

　　摘要

　　本發明涉及一種利用污泥的制板系統和方法，其制板方法步驟包括：通過自動上料機上料，將污泥、水泥按照比例注入進攪拌機;十二烷基苯磺酸23--30公斤、氫氧化鈉3--4公斤、水700--800公斤按照比例注入發泡機制成泡沫，再通過攪拌設備和污泥、水泥混合攪拌均勻;其中每500公斤污泥所使用的水泥為200--300公斤，將十二烷基苯磺酸23--30公斤、氫氧化鈉3--4公斤、水700--800公斤;送料進入制板機壓制成型，板坯成型后進入工序，板坯在托板上3～5小時初步凝固，自然養護一周即為成品。發明有益的效果是：本發明即能有效解決污泥的處理問題，環保無害，又能對其進行再利用，使其產生新的經濟效益，門檻低、投入少、產出高，便于各級政府部門或企業的推廣。

　　權利要求書

　　1.一種利用污泥的制板系統，包括制板機(4)，其特征是：所述制板機(4) 前設有攪拌設備(3)，攪拌設備(3)前設有自動上料設備。

　　2.根據權利要求1所述的利用污泥的制板系統，其特征是：所述自動上料 設備包括自動上料機(1)和發泡機(2)。

　　說明書

　　一種利用污泥的制板系統和方法

　　技術領域

　　本發明涉及污泥處理領域，尤其是一種利用污泥的制板系統和方法。

　　背景技術

　　隨著我國社會經濟和城市化的發展，城市污水的產生及其數量在不斷增長。目前全國已建成運轉的城市污水處理廠約427余座，年處理能力為113.6億立方米。根據有關預測，我國城市污水量在未來二十年還會有較大增長，2010年污水排放量將達到440×108m3/d;2020年污水排放量達到536×108m3/d。

　　世界各國污泥處理處置方法：衛生填埋、污泥農用、污泥焚燒、污泥干化和熱處理、污泥堆肥、海洋傾倒。

　　衛生填埋，操作相對簡單，投資費用較小，處理費用較低，適應性強。但是其侵占土地嚴重，如果防滲技術不夠，將導致潛在的土壤和地下水污染。

　　污泥農用，投資少，能耗低，運行費用低，其中有機部分可轉化成土壤改良劑成分，因此污泥土地利用被認為是最有發展?jié)摿Φ囊环N處置方式。但是影響污泥農用的主要因素是重金屬污染、病原體、難降解有機物及N、P的流失對地表水和地下水的污染。目前對重金屬污染研究較多，主要集中在污泥農用后土壤耕作層重金屬的變化，作物各部位富積量，存在形態及其影響等。

　　污泥焚燒，以焚燒為核心的處理方法是最徹底的處理方法，它能使有機物全部碳化，殺死病原體，可最大限度地減少污泥體積，但是其缺點在于處理設施投資大，處理費用高，有機物焚燒會產生二噁英等劇毒物質。

　　污泥干化和熱處理，能使污泥顯著減容，體積可以減少4～5倍，產品穩定、無臭且無病原生物。缺點污泥熱干燥技術要求和處理成本較高，管理較復雜。

　　污泥堆肥，利用主要當作肥料用于農業或林業。但是，對食品的清潔生產和人類無污染食品消費的關注可能會增加對污泥處理問題的爭論。一方面，公眾將鼓勵循環利用計劃，而另一方面，對潔凈和健康食品的需求將會增加對污泥利用的限制。

　　海洋傾倒，操作簡單、對于沿海城市來說其處理費用較低，但是，隨著生態環境意識的加強，人們越來越多地關注污泥海洋傾倒對海洋生態環境可能存在的影響

　　發明內容

　　本發明要解決上述現有技術的缺點，提供一種能使污泥再利用的利用污泥的制板系統和方法。

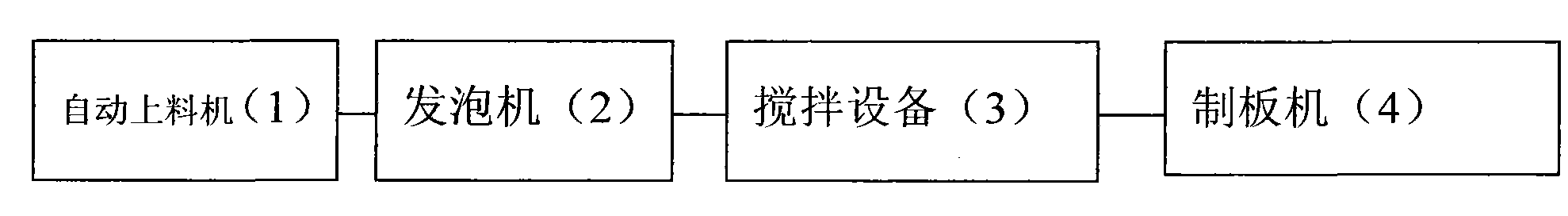

　　本發明解決其技術問題采用的技術方案：這種利用污泥的制板系統，包括制板機，所述制板機前設有攪拌設備，攪拌設備前設有自動上料設備。

　　作為優選，所述自動上料設備包括自動上料機和發泡機。

　　這種利用污泥的制板方法，其步驟包括：

　　1)通過自動上料機將污泥、水泥比例注入進攪拌機;

　　2)將十二烷基苯磺酸23--30公斤、氫氧化鈉3--4公斤、水700--800公斤按照比例注入發泡機制成泡沫，再通過攪拌設備和污泥、水泥混合攪拌均勻;

　　3)送料進入制板機(壓制成型，板坯成型后進入工序，板坯在托板上3～5小時初步凝固，自然養護一周即為成品。

　　作為優選，所述步驟2)中每500公斤污泥所使用的水泥為200--300公斤，將十二烷基苯磺酸23--30公斤、氫氧化鈉3--4公斤、水700--800公斤。

　　發明有益的效果是：本發明即能有效解決污泥的處理問題，環保無害，又能對其進行再利用，使其產生新的經濟效益，門檻低、投入少、產出高，便于各級政府部門或企業的推廣。
