申請日2013.09.28

　　公開(公告)日2014.03.26

　　IPC分類號A61J3/00; B01D29/35

　　摘要

　　腦靜注射液提取藥渣、廢水分流裝置，本實用新型由提取殘液引流裝置、藥渣收集與分離裝置兩部份組成;其中：提取殘液引流裝置：在靠近提取罐內膽底部、出渣門孔板上面開有一個提取殘液排放口，中間連接引流管;藥渣收集與分離裝置包括接渣小車以及設置在接渣小車上的濾網;引流管與接渣小車相連，藥渣經濾網過濾收集后進入排污管道。本實用新型藥渣過濾及濾液收集、排放車體設計為雙層，里層為帶有濾孔的不銹鋼過濾層，外層為濾液收集及排放箱體，有效解決了藥渣與提取殘液在分離、收集工藝上的困難。

　　權利要求書

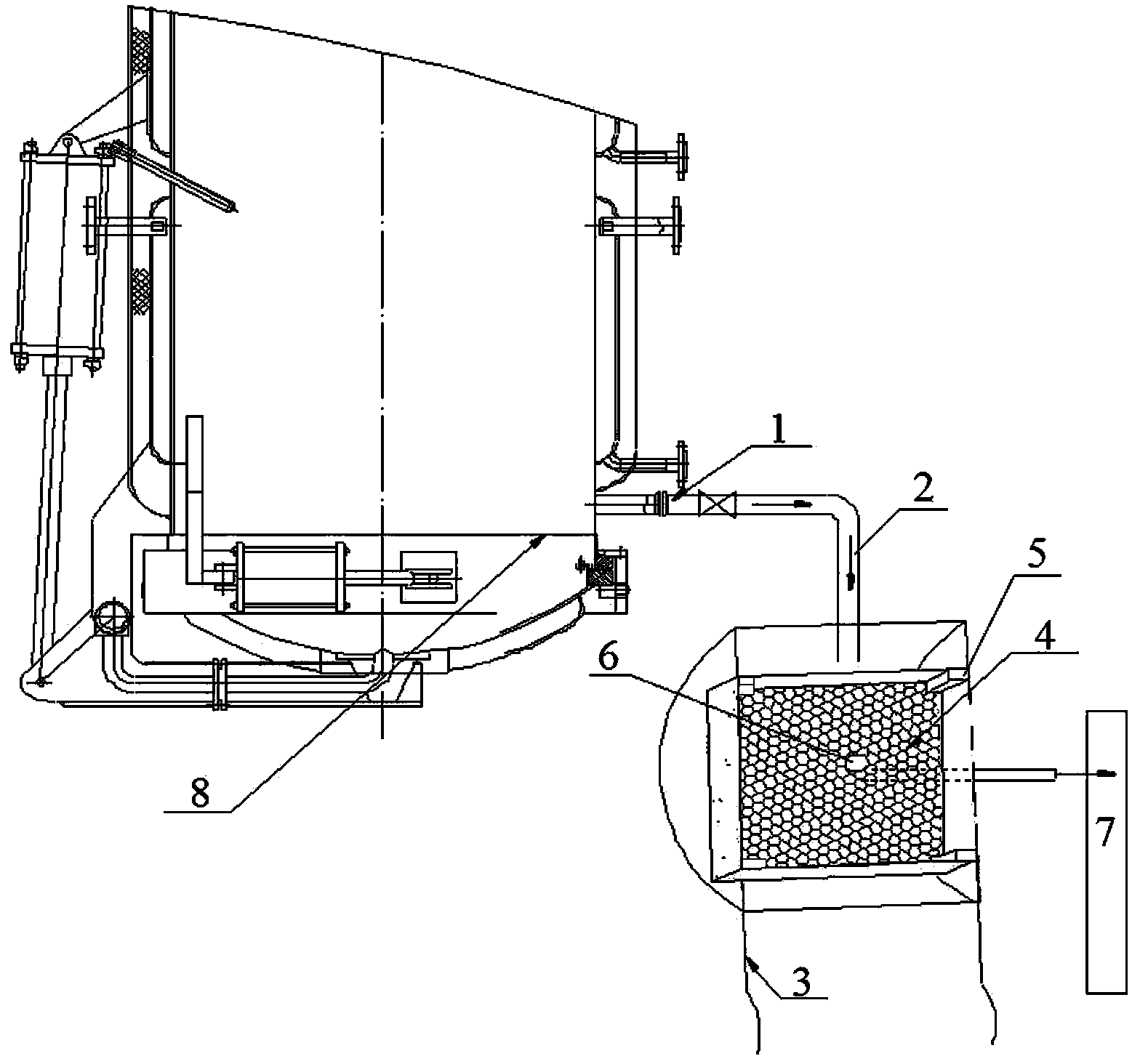

　　1.腦靜注射液提取藥渣、廢水分流裝置，其特征是，由提取殘液引流裝置、藥渣收集與分離裝置兩部份組成;其中：

　　提取殘液引流裝置：在靠近提取罐內膽底部、出渣門孔板(8)上面開有一個提取殘液排放口(1)，中間連接引流管(2);

　　藥渣收集與分離裝置包括接渣小車(3)以及設置在接渣小車上的濾網(4);

　　引流管(2)與接渣小車(3)相連，藥渣經濾網(4)過濾收集后進入排污管道。

　　2.根據權利要求1所述的腦靜注射液提取藥渣、廢水分流裝置，其特征是, 提取殘液排放口(1)的直徑為30～80毫米。

　　3.根據權利要求1所述的腦靜注射液提取藥渣、廢水分流裝置，其特征是,接渣小車(3)設置為雙層結構，內層為10～50目小孔的方型濾網，在濾網四角有4根導向槽(5);外層為底部及四周密封的箱體，底部為傾斜設計，在最低點開有1個直徑38～50毫米排放口(6)。

　　說明書

　　腦靜注射液提取藥渣、廢水分流裝置

　　技術領域

　　本實用新型屬中藥提取藥渣排放等技術領域。

　　背景技術

　　在中藥提取過程中，每批提取結束后需將提取罐中藥渣放出，具體操作是先打開提取罐出渣門底閥，放出少量提取，再打開提取罐出渣門，放出藥渣;但對于某些藥材較細小，在提取結束后藥材被煮爛與提取剩余殘液混在一起，堵塞出渣門濾網，大量提取殘液不能被及時排出，若按正常操作打開提取罐出渣門，操作人員容易被燙傷，提取殘液不能被收集入污水處理站，這種操作方法存在危險性高、高濃度化學需氧量(COD)提取殘液不能完全收集會對環境產生污染等不利因素。

　　發明內容

　　本實用新型正是為了克服上述出渣方法存在的缺陷，解決如何將提取罐中剩余提取殘液放出以及提取藥渣和殘液的分離、收集等問題，而提供一種對于不容易過濾且提取結束還有一定量剩余提取殘液類藥渣的安全、環保出渣方法。

　　本實用新型的目的是通過如下技術方案來實現的。

　　腦靜注射液提取藥渣、廢水分流裝置，本實用新型由提取殘液引流裝置、藥渣收集與分離裝置兩部份組成;其中：

　　提取殘液引流裝置：在靠近提取罐內膽底部、出渣門孔板上面開有一個提取殘液排放口，中間連接引流管;

　　藥渣收集與分離裝置包括接渣小車以及設置在接渣小車上的濾網;

　　引流管與接渣小車相連，藥渣經濾網過濾收集后進入排污管道。

　　本實用新型提取殘液排放口的直徑為30～80毫米。

　　本實用新型接渣小車設置為雙層結構，內層為10～50目小孔的方型濾網，在濾網四角有4根導向槽，濾網可自由取出;外層為底部及四周密封的箱體，底部為傾斜設計，在最低點開有1個直徑38～50毫米排放口。

　　本實用新型的有益效果是，利用提取罐上專用藥渣排放口，可直接放出提取罐內可以流動的藥渣與提取殘液。

　　本實用新型引流管段采用快裝式金屬軟管連接，安裝、拆卸、整理極為方便，保持生產現場整潔、干凈。

　　本實用新型藥渣過濾及濾液收集、排放車體設計為雙層，里層為帶有濾孔的不銹鋼過濾層，外層為濾液收集及排放箱體，有效解決了藥渣與提取殘液在分離、收集工藝上的困難。
