申請日2013.09.29

　　公開(公告)日2014.05.14

　　IPC分類號C02F3/34; C02F3/30

　　摘要

　　多點進水交替運行多層復合填料脫氮污水處理裝置，包括帶有填料層的反應器本體、與進水泵相連的污水進水管、氣泵和控制器，反應器本體內部經間隔排列的第一豎隔板和第二豎隔板分隔成多個反應室，第一豎隔板的底端與反應器本體底部留有間隙，第二豎隔板的上端與反應器本體上部留有間隙;反應室分為好氧區和缺氧區，好氧區與缺氧區間隔排列;每個好氧區和缺氧區的底部均配有曝氣器;反應器本體兩端設有出水口，每個反應室上端均設有與污水進水口，污水進水管通過分管路分別與反應室連通，形成多點進水結構;氣泵分別與所有的曝氣器的進氣口連通;控制器與進水泵、曝氣器相連。本實用新型的有益效果是：最大程度的提高脫氮效果、實現污泥減量。

　　權利要求書

　　1.多點進水交替運行多層復合填料脫氮污水處理裝置，其特征 在于：包括帶有填料層的反應器本體、與進水泵相連的污水進水管、 氣泵和控制器，所述的反應器本體內部經間隔排列的第一豎隔板和第 二豎隔板分隔成多個反應室，所述的第一豎隔板的底端與所述的反應 器本體底部留有間隙，所述的第二豎隔板的上端與所述的所述的反應 器本體上部留有間隙;所述的反應室分為好氧區和缺氧區，所述的好 氧區與所述的缺氧區間隔排列;每個所述的好氧區和所述的缺氧區的 底部均配有曝氣器;所述的反應器本體的兩端設有出水口，每個反應 室上端均設有與污水進水口，所述的污水進水管通過分管路分別與反 應室連通，形成多點進水結構;所述的氣泵分別與所有的曝氣器的進 氣口連通;所述的控制器與進水泵、曝氣器相連。

　　2.如權利要求1所述的多點進水交替運行多層復合填料脫氮污 水處理裝置，其特征在于：所述的反應器本體的內部分隔成8個反應 室。

　　3.如權利要求2所述的多點進水交替運行多層復合填料脫氮污 水處理裝置，其特征在于：所述的好氧區與缺氧區的比例為3～1:1。

　　4.如權利要求3所述的多點進水交替運行多層復合填料脫氮污 水處理裝置，其特征在于：所述的污水進水管上設有4個分管路，其 中一個分管路與作為第一個好氧區的反應室的污水進水口連通，其余 的3個分管路均與中間作為缺氧區的反應室的污水進水口連通。

　　5.如權利要求4所述的多點進水交替運行多層復合填料脫氮污 水處理裝置，其特征在于：每個分管路上均配有控制閥。

　　6.如權利要求5所述的多點進水交替運行多層復合填料脫氮污 水處理裝置，其特征在于：所述的反應器本體的內部的填料層從下到 上依次為多面空心球?qū)�、大粒徑陶粒層，其中大粒徑陶粒粒徑�?-5 cm之間、大粒徑和小粒徑混合陶粒層，其中小粒徑陶粒粒徑在0.3-1 cm之間。

　　說明書

　　多點進水交替運行多層復合填料脫氮污水處理裝置

　　技術領域

　　本實用新型涉及一種多點進水交替運行多層復合填料脫氮污水 處理裝置。

　　背景技術

　　隨著氮素污染的日益嚴重和人們環保意識的加強，脫氮技術已引 起世界各國普遍關注。而生物脫氮以其工藝簡單、運行維護費用低的 特點被廣泛應用于城市和工業廢水的處理工藝中。因此廢水生物脫氮 成為水污染控制的一個主要方向。

　　傳統A/O工藝是廣泛采用的城市污水生物脫氮工藝之一，主要 特點是將反硝化反應器放在系統最前面。傳統A/O生物脫氮流程如 下：原水首先進入缺氧段，利用原水中的有機碳作為電子供體，進行 反硝化脫氮。然后缺氧段出水流入好氧區，在好氧條件下，氨化細菌 將有機氮轉化為在亞硝化細菌的作用下氧化為 接著在硝化細菌的作用下進一步氧化為通 過好氧段硝化液回流至缺氧段，在缺氧條件下,反硝化細菌通過反硝 化作用將或還原成N2，從而達到脫氮的目的。由于 流程簡單，構筑物少，只需一個污泥回流系統和混合液回流系統，節 省了基建費用。反硝化不需要投加外碳源，降低了運行費用。好氧池 在缺氧池后，可以進一步去除有機物;缺氧池在好氧池之前，可以減 輕好氧池有機負荷，減少曝氣量。但由于A/O工藝既需要硝化液回 流，又需要污泥回流和曝氣充氧，故運行費用較高。又因該工藝脫氮 效率不高，一般為70%～80%，若沉淀池運行不當，則會在沉淀池內 發生反硝化作用造成污泥上浮，使出水水質惡化。

　　分段進水連續流A/O脫氮工藝，通常設置2～4個缺氧/好氧段， 各池均采用完全混合式。硝化液是從各段的好氧區直接進入下一段缺 氧區，該缺氧區則利用該段進水中的有機物作為碳源進行反硝化，不 需要設置內回流系統和外加碳源。在分段進水A/O工藝中，有機物 沿池長均勻分布，符合均衡，因此在水質波動較大的情況下，出水水 質仍然具有較好的穩定性，抗沖擊負荷能力強;無需設置混合液內回 流，簡化了工藝，降低運行費用;脫氮效率高，理論上分段數越多， 污泥回流比越大，脫氮效率就越高。因此，采用分段多點進水方式既 能解決污水廠原水中碳源不足問題，又可以充分利用污水中的碳源， 作為反硝化碳源以提高脫氮效果，減少運行費用。

　　若采用傳統分段進水工藝處理污水，由于污泥懸浮生長進行缺氧 反硝化脫氮時，存在生物量不足、好氧段溶解氧會帶入缺氧段致使缺 氧段反硝化效率低的問題，并且目前部分污水廠進水C/N偏低且碳 源大部分為難降解的大分子物質的特點，污水中難降解有機物的去除 效果會比較差。因此擬采用在多點進水反應器中填加填料進行生物掛 膜，利用生物膜進一步水解污水中難降解的有機物，為微生物所利用， 從而進一步提高脫氮效果。同時，采用交替進水和改變好氧段與缺氧 段分布的方式，提高反應器運行的穩定性和可持續性，防止反應器堵 塞并能夠?qū)崿F(xiàn)污泥減量。

　　發明內容

　　本實用新型針對傳統的污水處理裝置由于污泥懸浮生長進行缺 氧反硝化脫氮時，存在生物量不足、好氧段溶解氧會帶入缺氧段致使 缺氧段反硝化效率低的問題，提出了一種能夠充分降解污水中的難降 解碳源并能為微生物所攝取，能夠提高脫氮效率的多點進水交替運行 多層復合填料脫氮污水處理裝置。

　　本實用新型所述的多點進水交替運行多層復合填料脫氮污水處 理裝置，其特征在于：包括帶有填料層的反應器本體、與進水泵相連 的污水進水管、氣泵和控制器，所述的反應器本體內部經間隔排列的 第一豎隔板和第二豎隔板分隔成多個反應室，所述的第一豎隔板的底 端與所述的反應器本體底部留有間隙，所述的第二豎隔板的上端與所 述的所述的反應器本體上部留有間隙;所述的反應室分為好氧區和缺 氧區，所述的好氧區與所述的缺氧區間隔排列;每個所述的好氧區和 所述的缺氧區的底部均配有曝氣器;所述的反應器本體的兩端設有出 水口，每個反應室上端均設有與污水進水口，所述的污水進水管通過 分管路分別與反應室連通，形成多點進水結構;所述的氣泵分別與所 有的曝氣器的進氣口連通;所述的控制器與進水泵、曝氣器相連。

　　所述的反應器本體的內部分隔成8個反應室。

　　所述的好氧區與缺氧區的比例為3～1：1。

　　所述的污水進水管上設有4個分管路，其中一個分管路與作為第 一個好氧區的反應室的污水進水口連通，其余的3個分管路均與中間 作為缺氧區的反應室的污水進水口連通。

　　每個分管路上均配有控制閥。

　　所述的反應器本體的內部的填料層從下到上依次為多面空心球 層、大粒徑陶粒層，其中大粒徑陶粒粒徑在1-5cm之間、大粒徑和 小粒徑混合陶粒層，其中小粒徑陶粒粒徑在0.3-1cm之間。

　　所述的控制器周期性控制污水進水管的進水方向以及反應室作 為好氧區和缺氧區之間的轉換。

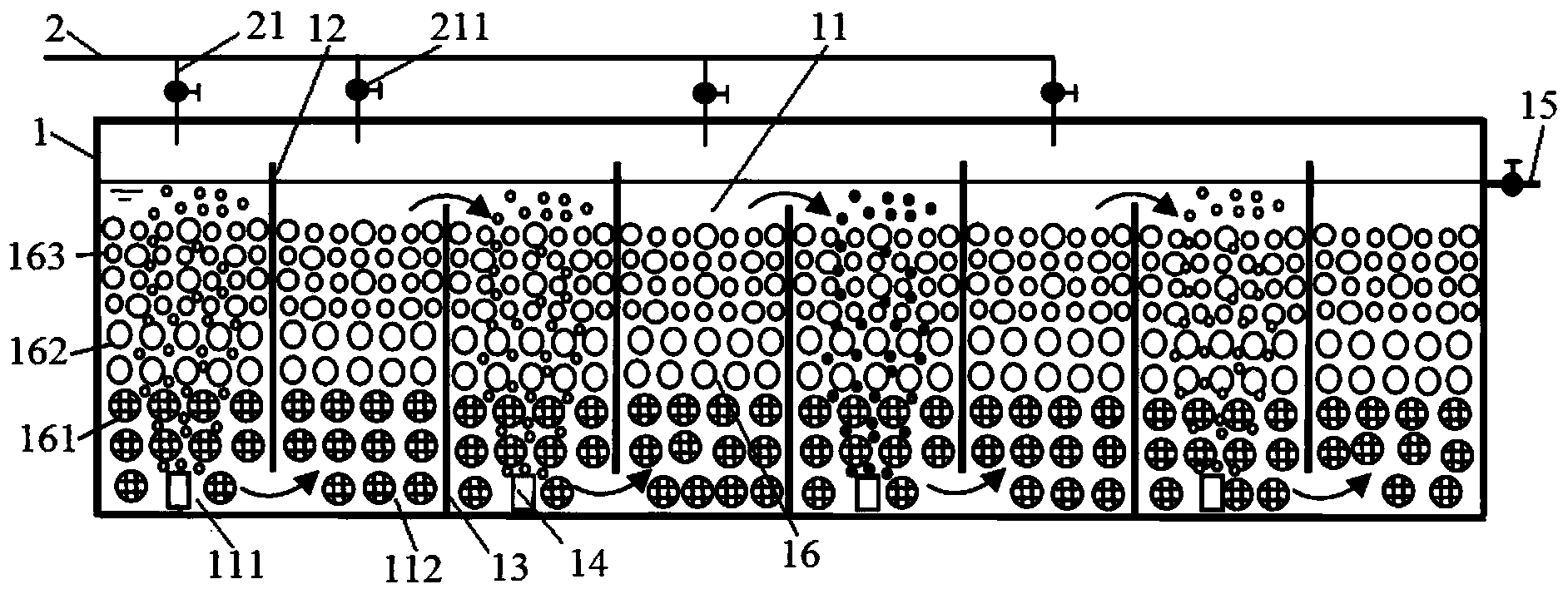

　　工作過程：第一個分管路21的污水首先進入第一個裝有填料的 好氧區111，好氧區111的氨化細菌將污水中的有機氮轉化為氨氮， 在亞硝化菌和硝化細菌的作用下進一步轉化為第一個好氧 區的出水進入第一個缺氧區，該缺氧區生物膜能將前一好氧區難降解 的大分子有機物水解，轉化為可降解的小分子有機物，為該缺氧段反 硝化所利用。同時，第二個分管路污水進入該缺氧段，利用該分進水 點提供的碳源和前一好氧段提供的硝酸鹽氮進行反硝化;第一個缺氧 段的出水進入第二個好氧區，通過氨化作用和硝化作用，將有機氮和 氨氮轉化為硝酸鹽氮。該好氧段的進水進入第二個缺氧區，同時第三 個分管路的污水進入該段，進行反硝化作用，然后，第二個缺氧區的 污水進入第三個好氧區，在好氧條件下通過氨化作用和硝化作用將氨 氮和有機氮轉化為硝酸鹽氮，該區出水進入第三個缺氧區，同時第四 個分管路的污水進入該缺氧區，反硝化細菌利用進水中的碳源和前一 好氧區的硝酸鹽實現反硝化，第三個缺氧區的出水進入第四個好氧 區，剩余的有機氮和氨氮在好氧條件下轉化為硝酸鹽氮;第四個好氧 區的出水進入第四個缺氧區，生物膜能夠水解部分難降解的大分子有 機物，作為該缺氧區反硝化的碳源，進一步去除剩余的硝酸鹽氮;同 時，增加生物填料能夠起到過濾的作用，提高出水水質;當運行一定 時間后，改變進水方向，同時缺氧區轉變?yōu)楹醚鯀^(qū)，好氧區轉變?yōu)槿?氧區，以此方式運行，可以減輕反應器因填裝填料而堵塞的問題，增 加反應器運行的長期穩定性。

　　本實用新型的有益效果是：與傳統分段進水工藝相比，本工藝通 過在反應器內填裝多層復合填料并且定期交替進水和改變好氧段和 缺氧段分布的運行方式，不僅能有效地增加反應器內的生物量，增加 硝化和反硝化的效果，同時能夠維持反應器運行的長期穩定性，實現 污泥的減量排放，根據進水水質和所需達標排放的標準來增減好氧段 和缺氧段，從而實現污水的達標排放，為污水廠的提標改造和農村污 水分散處理提供了新的思路。
