申請日2013.10.09
公開(公告)日2014.03.12
IPC分類號C02F103/30; C02F1/28
摘要

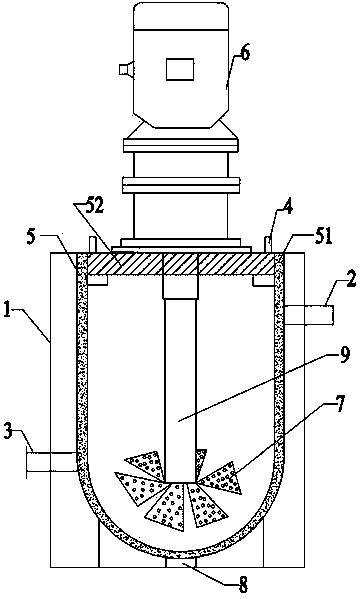

本實用新型涉及一種印染污水脫色處理裝置，該裝置包括外殼、反應裝置、進水管、出水管和排氣孔，反應裝置設置在外殼的內部，進水管設置在反應裝置的右上側，出水管設置在反應裝置的左下側，排氣孔設置在反應裝置的頂部;所述反應裝置包括殼體、設于殼體上的殼蓋及攪拌器，所述殼體包括內壁與外壁及填充在內壁和外壁之間的吸附材料，殼體的底部為半球形，攪拌器包括可轉動的設于殼體內的攪拌軸，所述攪拌軸的一端穿出殼蓋的上部與驅動電機相連動，所述攪拌軸下端外側固定連接有六片攪拌槳，驅動電機設于殼蓋的上部，反應裝置的上部還設置有開關按鈕，開關按鈕與驅動電機6形成電連接，所述殼體的內壁為透水材料制成。
權利要求書
1.一種印染污水脫色處理裝置，其特征是：該裝置包括外殼、反應裝置、進水管、出水管和排氣孔，反應裝置設置在外殼的內部，進水管設置在反應裝置的右上側，出水管設置在反應裝置的左下側，排氣孔設置在反應裝置的頂部;
所述反應裝置包括殼體、設于殼體上的殼蓋及攪拌器，所述殼體包括內壁與外壁及填充在內壁和外壁之間的吸附材料，殼體的底部為半球形，攪拌器包括可轉動的設于殼體內的攪拌軸，所述攪拌軸的一端穿出殼蓋的上部與驅動電機相連動，所述攪拌軸下端外側固定連接有六片攪拌槳，驅動電機設于殼蓋的上部，反應裝置的上部還設置有開關按鈕，開關按鈕與驅動電機形成電連接，所述殼體的內壁為透水材料制成。
2.根據權利要求1所述的印染污水脫色處理裝置，其特征是：所述攪拌漿的各槳葉不在同一平面上，槳葉上具有通孔。
3.根據權利要求1所述的印染污水脫色處理裝置，其特征是：所述殼體的底部設置有排污口。
說明書
一種印染污水脫色處理裝置
技術領域
本實用新型涉及一種印染污水脫色處理裝置。
背景技術
印染污水是加工棉、麻、化學纖維及其混紡產品為主的印染廠排出的副產品，該副產品的產量較大，有機物含量大，屬于難處理的工業廢水之一�，F(xiàn)有文獻對上述副產品的處理作出了多方面的報道，大都是采用物化法、生化法、化學法以及幾種工藝結合的處理方法，而印染污水處理中的預處理主要是為了改善廢水水質、脫色、去除懸浮物及可直接沉降的雜質、調節廢水水質及水量、提高廢水處理的整體效果、確保整個處理系統的穩定性等，因此預處理在印染廢水處理中具有極其重要的地位。現有文獻記載中，較為有效的關于印染污水脫色處理的裝置還較少，這些有效的脫色裝置存在造價高和結構復雜的特點。因此，開發一種成本較低，結構簡單，方便實用的印染污水脫色處理裝置是當前研究的問題。
實用新型內容
本實用新型所要解決的技術問題是：提供一種結構簡單，方便實用的印染污水脫色處理裝置。
本實用新型解決其技術問題所采用的技術方案是：一種印染污水脫色處理裝置，其特征是：該裝置包括外殼、反應裝置、進水管、出水管和排氣孔，反應裝置設置在外殼的內部，進水管設置在反應裝置的右上側，出水管設置在反應裝置的左下側，排氣孔設置在反應裝置的頂部;
所述反應裝置包括殼體、設于殼體上的殼蓋及攪拌器，所述殼體包括內壁與外壁及填充在內壁和外壁之間的吸附材料，殼體的底部為半球形，攪拌器包括可轉動的設于殼體內的攪拌軸，所述攪拌軸的一端穿出殼蓋的上部與驅動電機相連動，所述攪拌軸下端外側固定連接有六片攪拌槳，驅動電機設于殼蓋的上部，反應裝置的上部還設置有開關按鈕，開關按鈕與驅動電機6形成電連接，所述殼體的內壁為透水材料制成。
進一步改進的是：所述攪拌漿的各槳葉不在同一平面上，槳葉上具有通孔。
進一步改進的是：所述殼體的底部設置有排污口。
有益效果：與現有技術相比，本實用新型的結構較為簡單，成本較低，外殼的設置可便于該脫色處理裝置外表面的清潔;出水管設置在反應裝置的左下側，可有效防止反應裝置工作完畢后底部產生沉淀的排出;反應裝置的底部設置為半球形，可有效防止死角的產生，便于反應裝置內部清潔衛生;內壁和外壁之間的吸附材料可定期更換，方便實用，綜上，本實用新型適宜規模化推廣應用
