申請日2013.10.10
公開(公告)日2014.04.23
IPC分類號G05D9/12
摘要

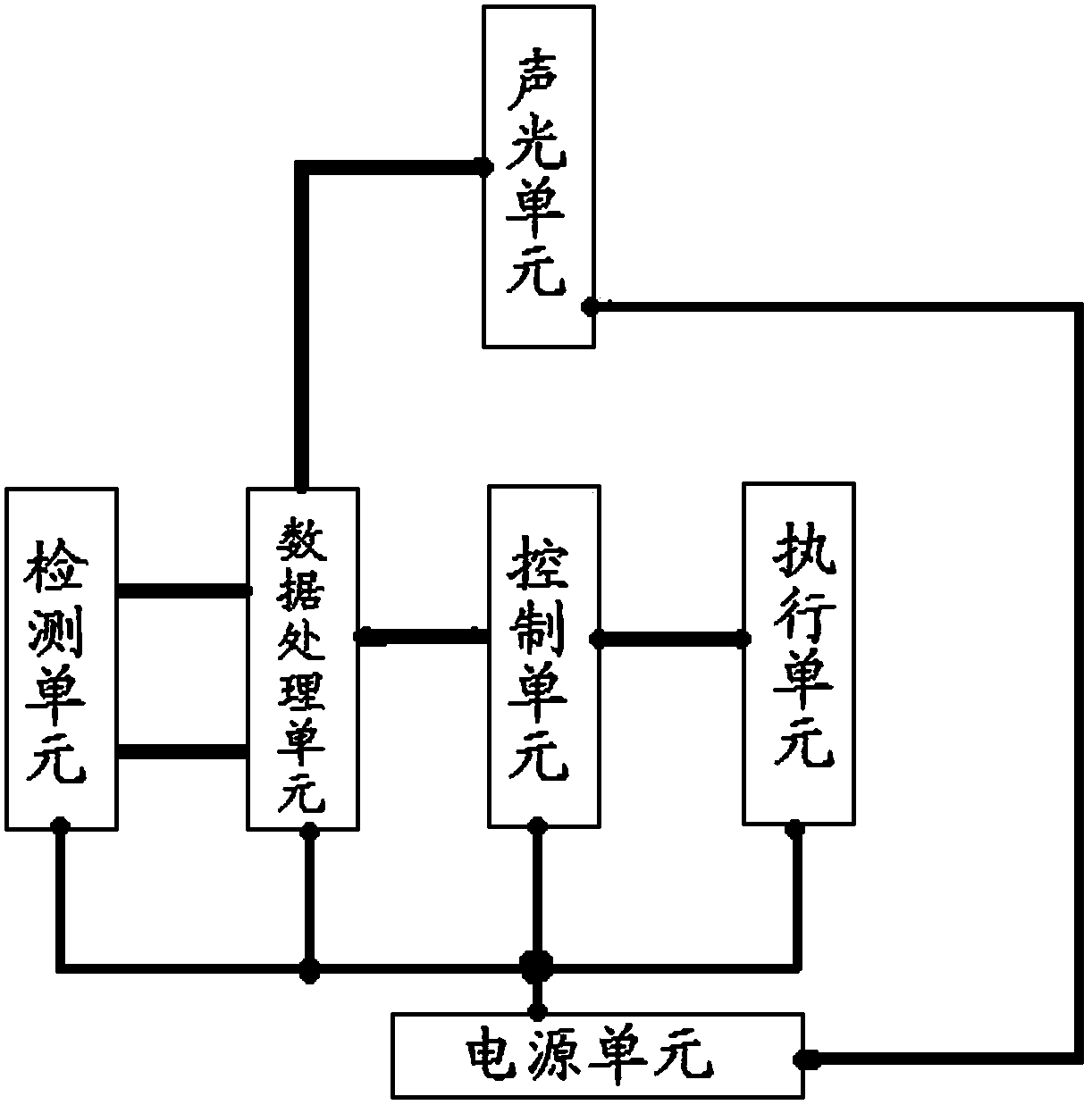

本實用新型涉及一種污泥水池泥位自動控制電路，其包括：用于發射和接收紅外調制載波信號的檢測單元，用于產生、處理紅外調制載波信號并發送開關量信號的數據處理單元，用于強電和弱電的隔離并驅動執行單元的控制單元，用于接收控制信號驅動馬達工作的執行單元，用于根據接收到的開關量信號進行聲音和閃光報警的聲光單元，以及用于供給所述控制電路工作電源的電源單元。本實用新型結構簡單，安裝調試方便，能夠有效控制污泥水池的污泥泥位，由于強電和弱電是隔離的，所以使用安全可靠性高，大大減少資源的浪費。
權利要求書
1.一種污泥水池泥位自動控制電路，其特征在于：所述控制電路包括：
檢測單元，其包括信號發射部分和信號接收部分，其中，所述的信號發射部分用于向所述的信號接收部分發射紅外調制載波信號，所述的信號接收部分用于接收所述信號發射部分發射的紅外調制載波信號，所述的信號發射部分與數據處理單元的I/O接口相連，把由數據處理單元傳送的電信號放大后發射至信號接收部分，所述的信號接收部分與數據處理單元的I/O接口相連，把由所述信號發射部分發射的電信號放大整形后輸入到數據處理單元;
數據處理單元，用于產生所述信號發射部分發射所需要的紅外調制載波信號、處理所述的信號接收部分傳送的紅外調制載波信號，同時把接收到的所述信號發射部分傳送的電信號經過處理后產生開關量信號通過I/O接口與控制單元的輸入端和聲光單元的輸入端相連;
控制單元，該控制單元的輸出信號與執行單元的輸入端相連，用于強電和弱電的隔離，得以將由所述數據處理單元輸入的開關量信號通過該控制單元中的繼電器驅動執行單元;
執行單元，該執行單元的輸入端與所述的控制單元的輸出信號相連，用于接收所述的控制單元送來的控制信號，并驅動馬達抽掉污泥;
聲光單元，該聲光單元的輸入端與所述的數據處理單元的I/O接口相連，用于接收所述的數據處理單元送來的開關量信號，一旦接收到所述數據單元送來的開信號后就產生聲音和閃光報警，接收到關信號后就停止聲音和閃光報警;
以及，用于供給所述控制電路工作電源的電源單元。
說明書
一種污泥水池泥位自動控制電路
技術領域
本實用新型涉及一種造紙廠污泥水池沉淀的污泥高度自動控制電路，該電路也可以運用于其他有沉淀渾濁液體的液位控制。
背景技術
造紙廠污泥水池水質渾濁不清，需要沉淀部分污泥后抽出污泥，但是在不知道沉淀的污泥高度的情況下，一直抽去污泥有可能抽不干凈或者抽去污泥以外的渾水，造成資源浪費;如果采取人工定期檢測沉淀的污泥高度(即泥位高度)，不僅繁瑣，而且同樣資源浪費;如采用常規的儀表檢測泥位高度，由于渾水密度不定而且腐蝕快，會導致檢測不穩定且儀表使用壽命很短，所以需要開發一種新的測量方法來完善對沉淀的污泥高度的控制。
發明內容
本實用新型的目的在于克服現有技術的不足，提供一種污泥水池泥位自動控制電路，解決造紙廠污泥水池沉淀的的污泥高度即泥位的自動控制問題。
實現本實用新型目的的技術方案是：
一種污泥水池泥位自動控制電路，其特征在于：所述控制電路包括：
檢測單元，其包括信號發射部分和信號接收部分，其中，所述的信號發射部分用于向所述的信號接收部分發射紅外調制載波信號，所述的信號接收部分用于接收所述信號發射部分發射的紅外調制載波信號，所述的信號發射部分與數據處理單元的I/O接口相連，把由數據處理單元傳送的電信號放大后發射至信號接收部分，所述的信號接收部分與數據處理單元的I/O接口相連，把由所述信號發射部分發射的電信號放大整形后輸入到數據處理單元;
數據處理單元，用于產生所述信號發射部分發射所需要的紅外調制載波信號、處理所述的信號接收部分傳送的紅外調制載波信號，同時把接收到的所述信號發射部分傳送的電信號經過處理后產生開關量信號通過I/O接口與控制單元的輸入端和聲光單元的輸入端相連;
控制單元，該控制單元的輸出信號與執行單元的輸入端相連，用于強電和弱電的隔離，得以將由所述數據處理單元輸入的開關量信號通過該控制單元中的繼電器驅動執行單元;
執行單元，該執行單元的輸入端與所述的控制單元的輸出信號相連，用于接收所述的控制單元送來的控制信號，并驅動馬達抽掉污泥;
聲光單元，該聲光單元的輸入端與所述的數據處理單元的I/O接口相連，用于接收所述的數據處理單元送來的開關量信號，一旦接收到所述數據單元送來的開信號后就產生聲音和閃光報警，接收到關信號后就停止聲音和閃光報警;
以及，用于供給所述控制電路工作電源的電源單元。
本實用新型提供的污泥水池泥位自動控制電路，結構簡單，安裝調試方便，能夠有效控制污泥水池的污泥泥位，由于強電和弱電是隔離的，所以使用安全可靠性高，大大減少資源的浪費。
