申請日2013.10.10

　　公開(公告)日2014.05.28

　　IPC分類號C02F9/04

　　摘要

　　本實用新型涉及一種磷酸法活性炭生產中的廢水處理系統，包括初沉淀池，以及與所述初沉淀池由管路順序連接的過濾池、絮凝池、調節池和斜管沉淀池;所述斜管沉淀池由水泵連接板框壓濾機，且板框壓濾機的出水口由管路連接至絮凝池，該廢水處理系統具有流程短，投資小，實用性強的特點，并且可以回收廢水中大部分的活性炭粉，給企業增加了效益。

　　權利要求書

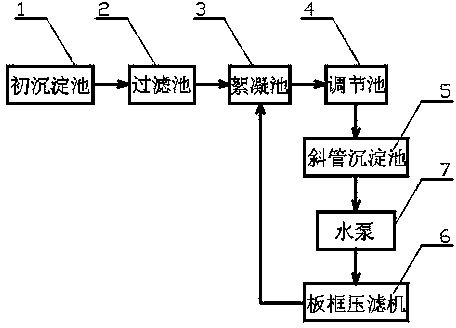

　　1.一種磷酸法活性炭生產中的廢水處理系統，其特征是，包括初沉淀池(1)，以及與所述初沉淀池(1)由管路順序連接的過濾池(2)、絮凝池(3)、調節池(4)和斜管沉淀池(5);所述斜管沉淀池(5)由水泵(7)連接板框壓濾機(6)，且板框壓濾機(6)的出水口由管路連接至絮凝池(3)。

　　2.根據權利要求1所述一種磷酸法活性炭生產中的廢水處理系統，其特征是，所述過濾池(2)設置兩個以上，過濾池(2)中設有過濾裝置，所述過濾裝置是由不銹鋼篩網骨架，上面襯300～400目的尼龍布組成。

　　3.根據權利要求1所述一種磷酸法活性炭生產中的廢水處理系統，其特征是，所述調節池(4)中設有采用PLC控制的間斷性曝氣攪拌裝置。

　　4.根據權利要求1所述一種磷酸法活性炭生產中的廢水處理系統，其特征是，所述斜管沉淀池(5)采用的是聚氯乙烯材質蜂窩狀斜管，傾角為60，斜長為0.8 ～1.5米，內切圓直徑為35～ 50㎜。

　　說明書

　　磷酸法活性炭生產中的廢水處理系統

　　技術領域

　　本實用新型涉及磷酸法活性炭生產技術領域，特別涉及一種磷酸法活性炭生產中的廢水處理系統。

　　背景技術

　　磷酸法活性炭的生產過程中，消耗了大量的水(1T活性炭大概消耗3-5噸的水)，進而會生產大量的廢水。這些廢水通常含有大量的磷元素、重金屬元素、酸等，排入到河中會造成嚴重的污染;并且廢水中夾雜著大量的活性炭細粉，這樣就造成了活性炭的流失。目前，我國的磷酸法活性炭生產企業，約有幾百家，其中大部分企業規模較小，廢水排放嚴重，給生態環境(特別是水環境)造成了極大的危害。

　　實用新型內容

　　為了解決上述問題，本實用新型提出了一種磷酸法活性炭生產中的廢水處理系統，其結構簡單，流程短，投資小，實用性強的特點，并且可以回收廢水中大部分的活性炭粉，給企業增加了效益。

　　本實用新型解決其技術問題所采用的技術方案是：一種磷酸法活性炭生產中的廢水處理系統，包括初沉淀池，以及與所述初沉淀池由管路順序連接的過濾池、絮凝池、調節池和斜管沉淀池;所述斜管沉淀池由水泵連接板框壓濾機，且板框壓濾機的出水口由管路連接至絮凝池。

　　所述過濾池設置兩個以上，濾池中設有過濾裝置，所述過濾裝置是由不銹鋼篩網骨架，上面襯300～400目的尼龍布組成。

　　所述調節池中設有采用PLC控制的間斷性曝氣攪拌裝置。

　　所述斜管沉淀池采用的是聚氯乙烯材質蜂窩狀斜管，傾角為60，斜長為0.8 ～1.5米，內切圓直徑為35～ 50㎜。

　　本實用新型的有益效果是：一種磷酸法活性炭生產中的廢水處理系統，其具有流程短，投資小，實用性強的特點，并且可以回收廢水中大部分的活性炭粉，給企業增加了效益。
