申請日2013.10.11

　　公開(公告)日2014.12.24

　　IPC分類號C02F1/04

　　摘要

　　本發明提供了一種綜合利用熱泵系統濃縮含鹽廢水并回收淡水的系統，包括凝結水回收系統、濃縮蒸發系統、含鹽廢水收集池、熱泵系統和濃縮循環池，熱泵系統的冷端與凝結水回收系統連通，熱泵系統的熱端分別與濃縮蒸發系統和濃縮循環池相連接，濃縮循環池還分別與濃縮蒸發系統和含鹽廢水收集池相連接。該系統利用熱泵熱端加熱低濃度含鹽廢水，將升溫的含鹽廢水在冷卻塔內噴淋蒸發濃縮，產生可回收鈉鹽的高濃度鹽水;利用熱泵系統冷端產生冷水，噴淋冷卻塔，與蒸發過程中產生的高溫濕空氣進行熱濕交換冷凝回收水蒸汽，產生可供工業利用的淡水。該系統充分利用了熱泵機組的原理和特點，通過利用少量的電能，實現了低濃度廢鹽水的回收利用。

　　權利要求書

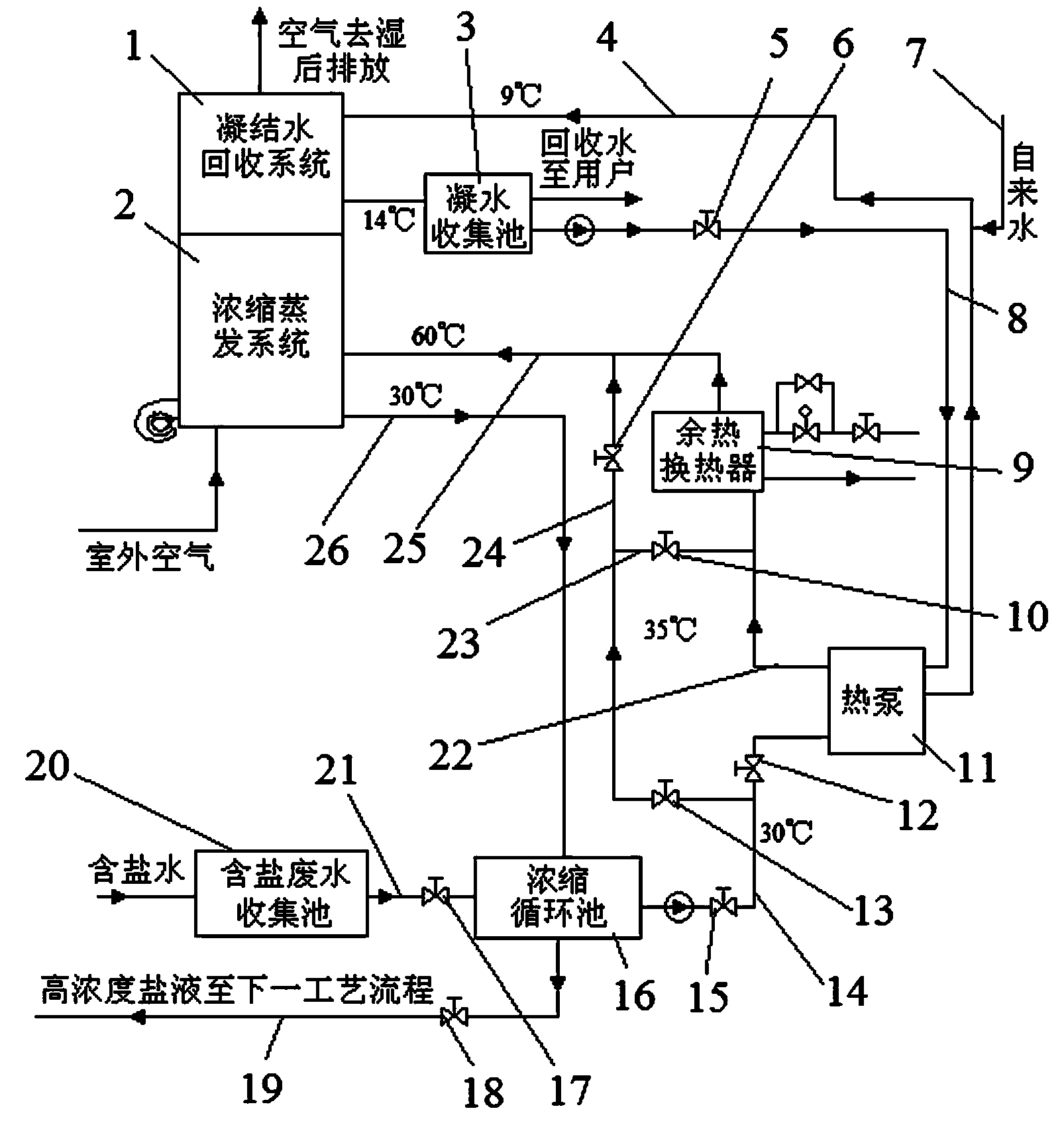

　　1.一種綜合利用熱泵系統濃縮含鹽廢水并回收淡水的系統，包括凝結水回收系統(1)、濃縮蒸發系統(2)、含鹽廢水收集池(20)、熱泵系統(11)和濃縮循環池(16)，其特征在于，所述熱泵系統(11)的冷端與凝結水回收系統(1)連通，熱泵系統(11)的熱端分別與濃縮蒸發系統(2)和濃縮循環池(16)相連接，濃縮循環池(16)還分別與濃縮蒸發系統(2)和含鹽廢水收集池(20)相連接;

　　所述凝結水回收系統(1)通過第一管道(4)與熱泵系統(11)的冷端相連接;凝結水回收系統(1)與凝水收集池(3)相連接，凝水收集池(3)通過第二管道(8)與熱泵系統(11)的冷端相連接，第二管道(8)上安裝有第一調節閥(5);熱泵系統(11)的熱端通過第六管道(22)與余熱換熱器(9)連通，余熱換熱器(9)通過第九管道(25)與濃縮蒸發系統(2)連通;熱泵系統(11)的熱端通過第三管道(14)與濃縮循環池(16)相連接，第三管道(14)上、沿從熱泵系統(11)到濃縮循環池(16)的方向依次安裝有第四調節閥(12)和第六調節閥(15);第三管道(14)與第八管道(24)的一端相連接，第八管道(24)的另一端與第九管道(25)相連接，第八管道(24)與第三管道(14)的連接處位于第四調節閥(12)和第六調節閥(15)之間;第八管道(24)上、沿從第三管道(14)到第九管道(25)的方向依次設有第五調節閥(13)和第二調節閥(6);第六管道(22)與第七管道(23)的一端相連接，第七管道(23)的另一端與第八管道(24)相連接，第七管道(23)與第八管道(24)的連接處位于第五調節閥(13)和第二調節閥(6)之間;濃縮循環池(16)通過第十管道(26)與濃縮蒸發系統(2)連通，濃縮循環池(16)與含鹽廢水收集池(20)相連接，濃縮循環池(16)通過第四管道(19)接下一工藝流程。

　　2.根據權利要求1所述綜合利用熱泵系統濃縮含鹽廢水并回收淡水的系統，其特征在于，第一管道(4)還與自來水輸送管(7)相連接。

　　3.根據權利要求1所述綜合利用熱泵系統濃縮含鹽廢水并回收淡水的系統，其特征在于，所述的第四管道(19)上安裝有第八調節閥(18)。

　　4.根據權利要求1所述綜合利用熱泵系統濃縮含鹽廢水并回收淡水的系統，其特征在于，所述的濃縮循環池(16)與第六調節閥(15)之間的第三管道(14)上安裝有水泵;凝水收集池(3)與第一調節閥(5)之間的第二管道(8)上安裝有另一臺水泵。

　　說明書

　　一種綜合利用熱泵系統濃縮含鹽廢水并回收淡水的系統

　　技術領域

　　本發明屬于鹽水蒸發濃縮及淡水冷凝回收技術領域，涉及一種濃縮含鹽廢水并回收淡水的系統，特別涉及一種綜合利用熱泵系統濃縮含鹽廢水并回收淡水的系統。

　　背景技術

　　鹽水蒸發濃縮及淡水回收的主要方法包括蒸餾法、膜法、結晶法、溶劑萃取法、離子交換法等。蒸餾法可分為多級閃蒸(MSF)、多效蒸發(MED)、壓汽蒸餾(VC)。膜法回收鹽技術從過程原理上分主要有反滲透(RO)、電滲(ED)、納濾(NF)、膜蒸餾(MD)。但這些方法中所采用的系統結構復雜、運行不穩定，成本較高。

　　發明內容

　　本發明的目的是提供一種結構簡單、運行穩定、充分利用熱泵系統冷熱端的綜合利用熱泵系統濃縮含鹽廢水并回收淡水的系統。

　　為實現上述目的，本發明所采用的技術方案是：一種綜合利用熱泵系統濃縮含鹽廢水并回收淡水的系統，包括凝結水回收系統、濃縮蒸發系統、含鹽廢水收集池、熱泵系統和濃縮循環池，熱泵系統的冷端與凝結水回收系統連通，熱泵系統的熱端分別與濃縮蒸發系統和濃縮循環池相連接，濃縮循環池還分別與濃縮蒸發系統和含鹽廢水收集池相連接。

　　本發明系統將熱泵技術與蒸發冷卻技術結合用于含鹽廢水的回收利用。利用熱泵熱端加熱低濃度含鹽廢水，并將溫度升高的含鹽廢水在冷卻塔內噴淋蒸發濃縮，產生可回收鈉鹽的高濃度鹽水;同時利用熱泵系統冷端產生冷水，將冷水在冷卻塔內噴淋，與蒸發過程中產生的高溫濕空氣進行熱濕交換冷凝回收水蒸汽，產生可供工業利用的淡水。該系統充分利用了熱泵機組的原理和特點，通過利用少量的電能，實現了低濃度廢鹽水的回收利用。
