申請日2014.11.07

　　公開(公告)日2015.02.25

　　IPC分類號C02F11/12

　　摘要

　　本發明涉及一種耐磨、高效的疊螺式污泥脫水機，尤其是在處理污泥時，可以更方便的帶出污泥，擠壓脫水，減少磨損，增加疊螺機的使用壽命。由于煤泥是細顆粒物質，粘性低，在螺旋片上附著力低，轉動帶出效率和脫水率低。在疊螺機的螺旋片上面，堆焊若干條使用高耐磨性材料構成的焊道，使得焊道形成一個個封閉的凹槽。這樣就可以更高效地將污泥帶出，密布的焊道提高疊螺機螺旋片的摩擦力，增強污泥在疊螺機螺旋片的附著力，也提高了螺旋片對污泥旋轉推進的擠壓力，從而實現高效擠壓脫水。這種疊螺機可以增加污泥的產出率，降低含水量，而且還可以使疊螺機的抗磨性增加，提高整機壽命和免維護周期，提高生產效率和效益。

　　權利要求書

　　1.一種高耐磨性疊螺式污泥脫水機，在疊螺機的螺旋片和疊螺片邊緣，堆 焊使用高耐磨性材料構成的焊道，這些焊道可以更有效地將污泥帶出，密布的 焊道提高疊螺機螺旋片的摩擦力，增強污泥在疊螺機螺旋片的附著力，也提高 了螺旋片對污泥旋轉推進的擠壓力，實現高效擠壓脫水，同時增加疊螺機螺旋 片在污泥脫水時的耐磨性。

　　2.根據權利要求1所述的高耐磨性疊螺式污泥脫水機螺旋片堆焊焊道，焊 道從疊螺機螺桿軸心向螺旋片邊沿弧線以弧形形狀向上擴展延伸，另外在螺旋 片邊緣堆焊焊道，這樣螺旋線邊緣的焊道與螺旋片上的焊道形成一個個封閉的 凹槽。

　　3.根據權利要求1所述的高耐磨性疊螺式污泥脫水機，其特征是：要脫水 的污泥通過污泥入口進入脫水本體，螺旋軸旋轉帶動螺旋片不斷向前做擠壓運 動，前段在重力的作用下快速濃縮，大部分濾液被排出，在脫水部由于內腔壓 力的持續升高被充分脫水，污泥在污泥出口擠壓成型排出，濾液則經濾液回收 裝置排出。該疊螺機螺旋片上堆焊的耐磨焊道，增加螺旋片表面粗糙度，提高 污泥的附著力，有利于高效擠壓污泥脫水，而且可以提高耐磨性和整機使用壽 命。

　　說明書

　　高效耐磨疊螺式污泥脫水機

　　技術領域

　　本發明涉及一種耐磨、高效的疊螺式污泥脫水機，尤其是在處理污泥時， 可以更方便的帶出污泥，擠壓脫水，減少磨損，增加疊螺機的使用壽命。

　　背景技術

　　目前的疊螺式污泥脫水機采用游動環和固定環相互重疊的特殊構造，擁有 獨自的自清洗系統，克服了傳統的易堵塞、能耗高的缺點。疊螺式污泥脫水機 可廣泛用于市政污水處理工程以及石油、化工、煤炭、印染、造紙、制藥、皮 革、江河湖泊水系治理等行業的水處理系統�？墒牵�疊螺式污泥脫水機在處理 污泥脫水中還存在許多問題，一是螺旋片耐磨性差，螺旋片磨損嚴重;二是粘 性低的污泥，如煤泥，由于在螺旋片的附著力小，螺旋片旋轉帶出污泥效率低; 三是疊螺式污泥脫水機螺旋片光滑摩擦力小，螺旋片對污泥旋轉推進的擠壓力 小，擠壓脫水率低。在煤炭行業污水處理應用效益更大，煤炭行業污水處理后 產生大量的煤泥，回收的煤泥對煤礦企業具有很大的經濟價值，但煤泥處理量 大，水分含量要求低，對疊螺式污泥脫水機提出了較高的要求。另外，由于煤 泥是細顆粒物質，粘性低，在螺旋片上附著力低，轉動帶出效率和脫水率低。 將本發明耐磨疊螺式污泥脫水機應用于煤炭行業煤泥脫水，可有效地解決脫水 效率和磨損問題，還可提高生產效率。

　　發明內容

　　為了克服在污泥處理過程中對疊螺機螺旋片的磨損，同時又能提高污泥脫水 效率，本發明提供一種高效耐磨疊螺式脫水機，該疊螺機不僅可以用于提高污 泥脫水效率和生產效率，而且可以提高疊螺機在處理污泥水時的耐磨性。

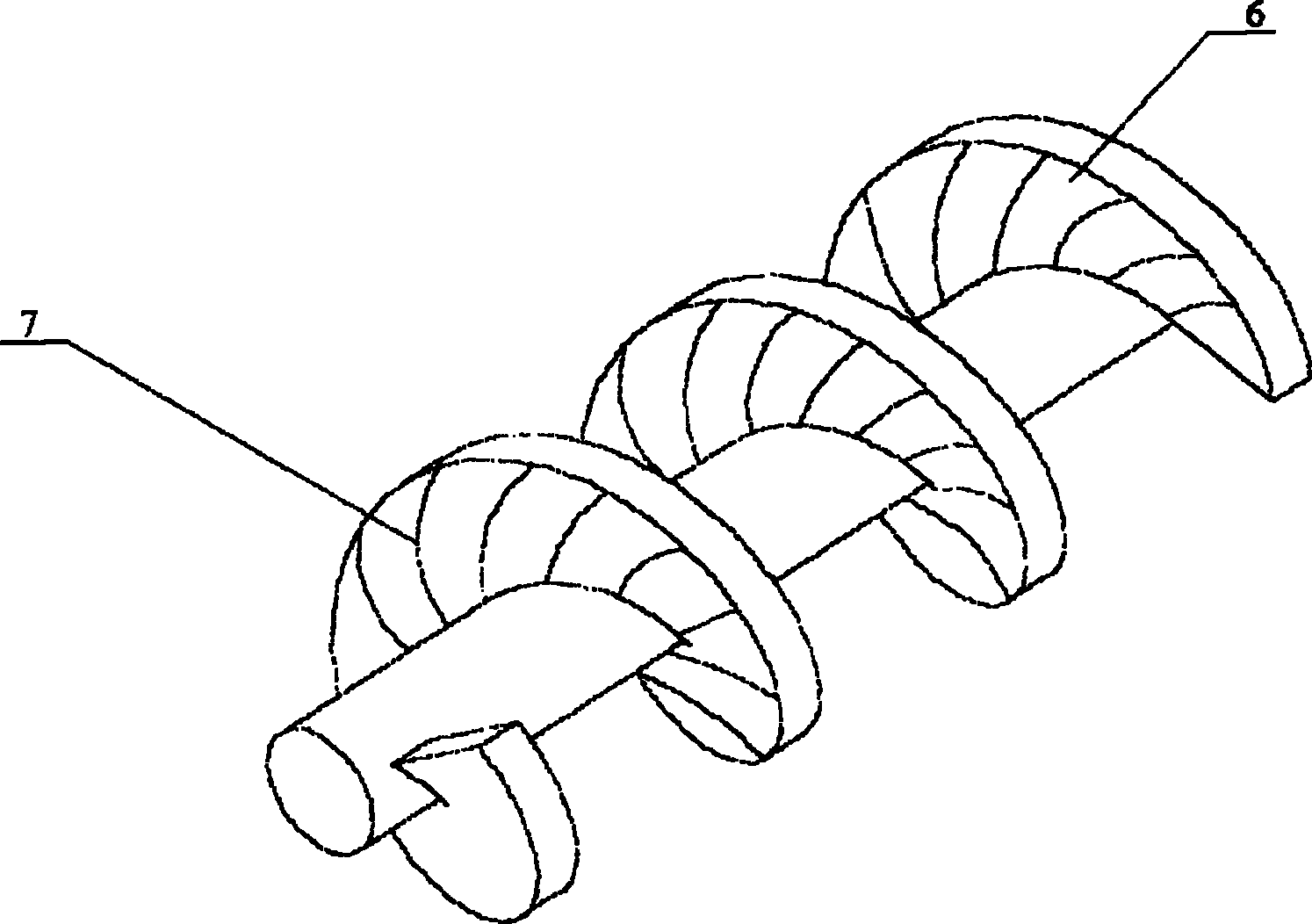

　　本發明解決其技術問題所采用的技術方案是：在疊螺機的螺旋片上面，堆 焊若干條使用高耐磨性材料構成的焊道，焊道從疊螺機螺桿軸心向螺旋片邊沿 弧線以弧形形狀向上擴展延伸，另外在螺旋片邊緣堆焊焊道，這樣螺旋線邊緣 的焊道與螺旋片上的焊道形成一個個封閉的凹槽。當疊螺機工作時，螺旋片通 過這些高耐磨性材料的焊道與污泥接觸，可以更高效地將污泥帶出，密布的焊 道提高疊螺機螺旋片的摩擦力，增強污泥在疊螺機螺旋片的附著力，也提高了 螺旋片對污泥旋轉推進的擠壓力，從而實現高效擠壓脫水;還可以大大增強疊 螺機螺旋片的耐磨性，以達到生產要求。

　　本發明的有益效果是，可以增加污泥的產出率，降低含水量，而且還可以 使疊螺機的抗磨性增加，提高整機壽命和免維護周期，提高生產效率和效益。
