申請日2014.11.07

　　公開(公告)日2015.01.28

　　IPC分類號C02F1/00

　　摘要

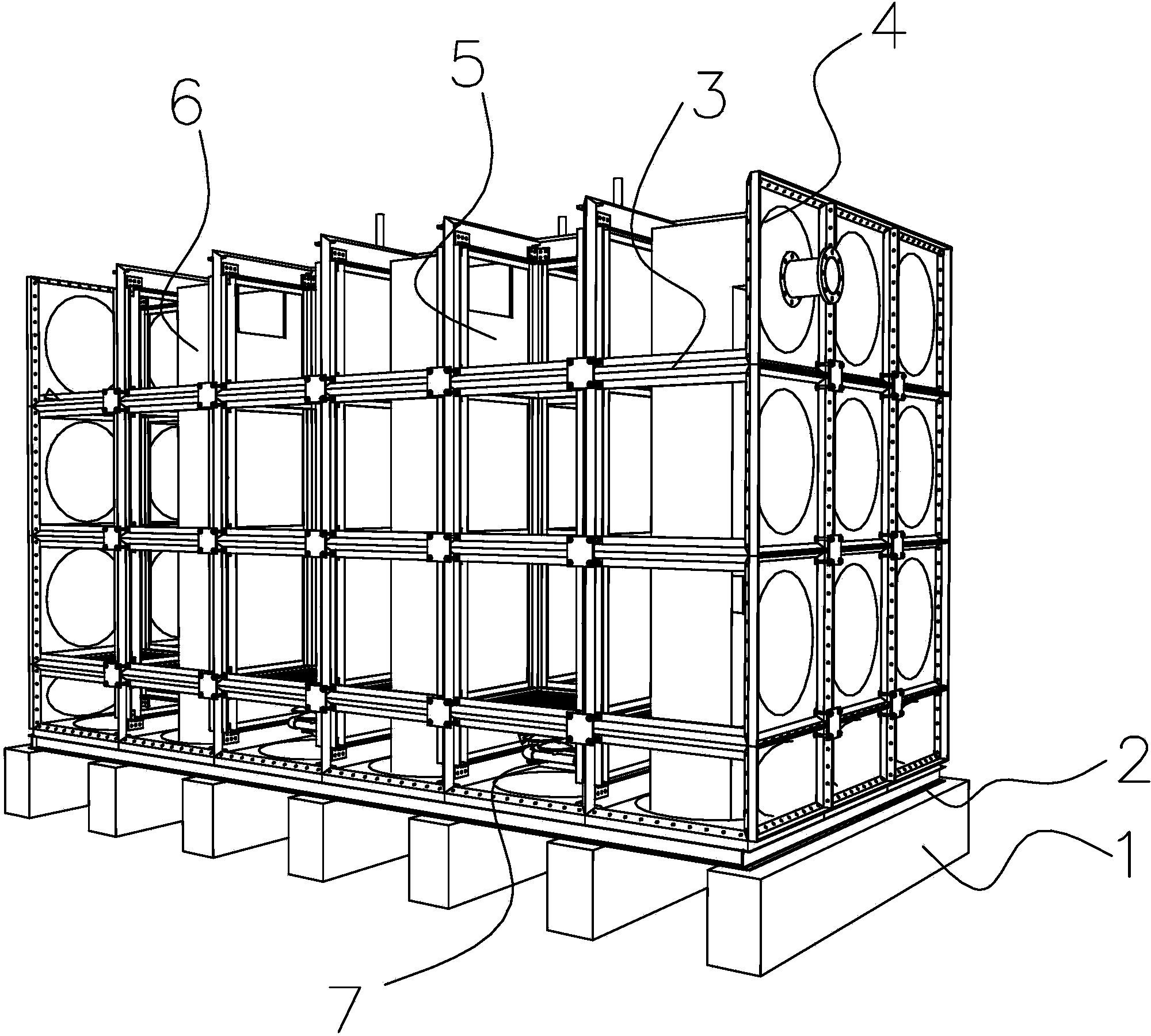

　　本發明提供了一種拼裝式污水處理設備，包括若干個條形基礎、底座、骨架、長方體形的箱體、若干個內墻板、若干個泛水井、若干個曝氣裝置、懸浮填料、填料支撐板和填料蓋板，這種拼裝式污水處理設備將內外墻板和骨架拆分為若干單元，并利用單元的巧妙結構可在安裝現場根據不同規模的建設需求靈活地拼裝組合，拆卸亦非常方便，適用于各種污水處理工藝的殼體裝配，拼裝體積可以從幾個立方到幾千個立方，廣泛用于污水處理系統的構建與應用，材料用量相對過往的焊接組裝形式的污水處理成套設備節省40%以上，具有投資小、不受運輸條件的限制、建設周期短等優點。

　　權利要求書

　　1.一種拼裝式污水處理設備，包括若干個條形基礎、底座、骨架、長方體形的箱體、若干個內墻板、若干個泛水井、若干個曝氣裝置、懸浮填料、填料支撐板和填料蓋板，所述若干個條形基礎平行等距排列并固定在地面上，所述底座固定在所述若干個條形基礎上，所述箱體設置在所述底座上，所述箱體上設置有進水端和出水端，所述骨架設置在所述箱體中并且箱體固定連接，所述填料支撐板和填料蓋板平行安裝所述骨架中，所述懸浮填料設置在填料支撐板和填料蓋板之間，所述若干個內墻板與所述骨架固定連接，所述若干個泛水井和若干個曝氣裝置均設置在所述箱體中，所述曝氣裝置的盤管靠近所述箱體的底部設置，出氣管從所述上蓋板伸出，其特征在于：所述箱體由若干個外墻單元拼接固定而成，在同一平面內相鄰兩個外墻單元拼接形成槽口朝向所述箱體內部的V型槽，所述骨架由若干個外骨單元和若干個內骨單元拼接固定而成，所述外骨單元具有與所述V型槽相匹配的三角形凸起，所述三角形凸起嵌入所述V型槽中。

　　2.如權利要求1所述的拼裝式污水處理設備，其特征在于：所述外墻單元包括第一矩形板、四個等腰梯形板和至少二個第二矩形板，所述第一矩形板的四個邊分別與所述四個等腰梯形板的上底連為一體，每個所述第二矩形板的一條長邊分別與一個所述等腰梯形板的下底連為一體，所述等腰梯形板與所述第一矩形板具有夾角，所述第二矩形板垂直于所述第一矩形板;

　　在同一平面內，分別屬于任意二個相鄰的外墻單元的二個所述等腰梯形板拼接形成所述V型槽，分別屬于任意二個相鄰的外墻單元的二個所述第二矩形板固定連接;

　　在所述箱體的棱邊處，分別屬于任意二個直角連接的外墻單元的二個所述等腰梯形板緊貼并固定連接。

　　3.如權利要求2所述的拼裝式污水處理設備，其特征在于：每個所述外墻單元的四個等腰梯形板與所述第一矩形板的夾角均為45°。

　　4.如權利要求3所述的拼裝式污水處理設備，其特征在于：在同一平面內，分別屬于任意二個相鄰的外墻單元的二個所述第二矩形板上對應開設有若干個用于通過外部螺栓進行固定連接的的第一通孔，在所述箱體的棱邊處，分別屬于任意二個直角連接的所述外墻單元的二個所述等腰梯形板上對應開設有若干個用于通過外部螺栓進行固定連接的第二通孔。

　　5.如權利要求3所述的拼裝式污水處理設備，其特征在于：所述外骨單元包括橫截面為“工”字型的第一主體，所述第一主體的第一端面上居中具有第一矩形凸邊，所述第一矩形凸邊垂直于所述第一端面并與所述第一主體一同沿縱向延伸，所述三角形凸起居中設置在所述第一主體的第二端面上并與所述第一主體一同沿縱向延伸，所述第一主體的中部兩端均開設有2~4個第三通孔，任意二個直角連接的所述外骨單元通過二個角碼和內部螺栓進行固定。

　　6.如權利要求5所述的拼裝式污水處理設備，其特征在于：所述內骨單元包括橫截面是中空的內外輪廓均為為正方形的第二主體，所述第二主體的四個側面居中分別具有一個第二矩形凸邊，四個所述第二矩形凸邊分別垂直于所述四個側面并與所述第二主體一同沿縱向延伸。

　　7.如權利要求6所述的拼裝式污水處理設備，其特征在于：豎直設置的第一主體的第一端面上沿縱向間隔設置有若干個第一凸起，所述第一凸起的外輪廓與所述第二主體的內輪廓相匹配。

　　8.如權利要求7所述的拼裝式污水處理設備，其特征在于：豎直設置的第二主體的四個側面上沿縱向間隔設置有若干個第二凸起，所述第二凸起的外輪廓與所述第二主體的內輪廓相匹配。

　　9.如權利要求8所述的拼裝式污水處理設備，其特征在于：所述骨架上十字相連處的所述外骨單元與對應的四個外墻單元通過一塊連接板和外部螺栓固定連接。

　　10.如權利要求6所述的拼裝式污水處理設備，其特征在于：所述骨架中具有若干個方格單元槽，所述填料支撐板包括若干個支撐單元，所述填料蓋板包括若干個蓋板單元，所述若干個內墻板分別豎直設置在多個所述方格單元槽中，所述若干個支撐單元和若干個蓋板單元分別豎直設置在多個所述方格單元槽中。

　　說明書

　　拼裝式污水處理設備

　　技術領域

　　本發明涉及污水處理技術領域，尤其涉及一種拼裝式污水處理設備，適用于各種規模的污水處理需要。

　　背景技術

　　傳統的污水處理成套設備一般采用集成化組合方式，在一定程度上減少空間需求，自動化程度高，操作方便，管理簡單，處理效果穩定，根據需要，可調整溶氣壓力和溶氣水回流比，可根據不同的水質及工藝要求提供單溶氣裝置或雙溶氣裝置。但是由于是集成化組合方式，出廠時就已經組裝完畢，并且通過焊接進行了固定，這樣便無法根據處理水量的需要再進行擴容，組裝后設備體積較大，遠程運輸十分不便，而且焊縫在運輸、安裝和長期使用中容易損壞，造成脫焊，維修起來不方便，材料也用量較大，造成重量過大，大大的增加了運輸和異地安裝難度和成本。

　　發明內容

　　本發明要解決的技術問題是：為了解決現有技術中的污水處理成套設備采用集成化組合方式，運輸和異地安裝的難度較大、成本較高的問題，本發明提供了一種拼裝式污水處理設備可根據不同規�，F(xiàn)場靈活組裝來解決上述問題。

　　本發明解決其技術問題所采用的技術方案是：一種拼裝式污水處理設備，包括若干個條形基礎、底座、骨架、長方體形的箱體、若干個內墻板、若干個泛水井、若干個曝氣裝置、懸浮填料、填料支撐板和填料蓋板，所述若干個條形基礎平行等距排列并固定在地面上，所述底座固定在所述若干個條形基礎上，所述箱體設置在所述底座上，所述箱體上設置有進水端和出水端，所述骨架設置在所述箱體中并且箱體固定連接，所述填料支撐板和填料蓋板平行安裝所述骨架中，所述懸浮填料設置在填料支撐板和填料蓋板之間，所述若干個內墻板與所述骨架固定連接，所述若干個泛水井和若干個曝氣裝置均設置在所述箱體中，所述曝氣裝置的盤管靠近所述箱體的底部設置，出氣管從所述上蓋板伸出，所述箱體由若干個外墻單元拼接固定而成，在同一平面內相鄰兩個外墻單元拼接形成槽口朝向所述箱體內部的V型槽，所述骨架由若干個外骨單元和若干個內骨單元拼接固定而成，所述外骨單元具有與所述V型槽相匹配的三角形凸起，所述三角形凸起嵌入所述V型槽中。

　　作為優選，所述外墻單元包括第一矩形板、四個等腰梯形板和至少二個第二矩形板，所述第一矩形板的四個邊分別與所述四個等腰梯形板的上底連為一體，每個所述第二矩形板的一條長邊分別與一個所述等腰梯形板的下底連為一體，所述等腰梯形板與所述第一矩形板具有夾角，所述第二矩形板垂直于所述第一矩形板;

　　在同一平面內，分別屬于任意二個相鄰的外墻單元的二個所述等腰梯形板拼接形成所述V型槽，且分別屬于任意二個相鄰的外墻單元的二個所述第二矩形板固定連接;

　　在所述箱體的棱邊處，分別屬于任意二個直角連接的外墻單元的二個所述等腰梯形板緊貼并固定連接。

　　作為優選，每個所述外墻單元的四個等腰梯形板與所述第一矩形板的夾角均為45°。

　　作為優選，在同一平面內，分別屬于任意二個相鄰的外墻單元的二個所述第二矩形板上對應開設有若干個用于通過外部螺栓進行固定連接的的第一通孔，在所述箱體的棱邊處，分別屬于任意二個直角連接的所述外墻單元的二個所述等腰梯形板上對應開設有若干個用于通過外部螺栓進行固定連接的第二通孔。

　　作為優選，所述外骨單元包括橫截面為“工”字型的第一主體，所述第一主體的第一端面上居中具有第一矩形凸邊，所述第一矩形凸邊垂直于所述第一端面并與所述第一主體一同沿縱向延伸，所述三角形凸起居中設置在所述第一主體的第二端面上并與所述第一主體一同沿縱向延伸，所述第一主體的中部兩端均開設有2~4個第三通孔，任意二個直角連接的所述外骨單元通過二個角碼和內部螺栓進行固定。

　　作為優選，所述內骨單元包括橫截面是中空的內外輪廓均為為正方形的第二主體，所述第二主體的四個側面居中分別具有一個第二矩形凸邊，四個所述第二矩形凸邊分別垂直于所述四個側面并與所述第二主體一同沿縱向延伸。

　　作為優選，豎直設置的第一主體的第一端面上沿縱向間隔設置有若干個第一凸起，所述第一凸起的外輪廓與所述第二主體的內輪廓相匹配。

　　作為優選，豎直設置的第二主體的四個側面上沿縱向間隔設置有若干個第二凸起，所述第二凸起的外輪廓與所述第二主體的內輪廓相匹配。

　　作為優選，所述骨架上十字相連處的所述外骨單元與對應的四個外墻單元通過一塊連接板和外部螺栓固定連接。

　　具體的，所述骨架中具有若干個方格單元槽，所述填料支撐板包括若干個支撐單元，所述填料蓋板包括若干個蓋板單元，所述若干個內墻板分別豎直設置在多個所述方格單元槽中，所述若干個支撐單元和若干個蓋板單元分別豎直設置在多個所述方格單元槽中。

　　本發明的有益效果是，這種拼裝式污水處理設備將內外墻板和骨架拆分為若干單元，并利用單元的巧妙結構可在安裝現場根據不同規模的建設需求靈活地拼裝組合，拆卸亦非常方便，適用于各種污水處理工藝的殼體裝配，拼裝體積可以從幾個立方到幾千個立方，廣泛用于污水處理系統的構建與應用，單元之間通過螺栓固定，不易損壞，維修起來也十分方便，材料用量相對過往的焊接組裝形式的污水處理成套設備節省40%以上，具有投資小、不受運輸條件的限制、建設周期短等優點。
