申請日2013.10.11

　　公開(公告)日2014.03.19

　　IPC分類號C02F1/44; C02F9/02

　　摘要

　　本實用新型提供一種無廢水反滲透直飲機，主要由超濾裝置、反滲透裝置、混水器和增壓泵組成，超濾裝置內部設有外壓超濾膜，反滲透裝置內部設有反滲透RO膜，超濾裝置和反滲透裝置之間的管道上設有增壓泵;反滲透裝置濃縮水出口和中心管布水器之間的管道中間設有生活用水出口，生活用水出口連接有水龍頭。本實用新型徹底解決了“費水機”廢水排放浪費問題，做到用戶飲用水更安全，RO膜的使用壽命能延長2至3倍，超濾膜使用壽命可延長5倍以上，電器元件使用較少，去掉了傳統的純水儲水罐，使二次污染不可能，真正做到節能、健康、安全。

　　權利要求書

　　1.一種無廢水反滲透直飲機，主要由超濾裝置、反滲透裝置、混水器和增壓 泵組成，其特征在于：超濾裝置內部設有外壓超濾膜，超濾裝置進水端通 過管道連接自來水，出水端通過管道分別連接反滲透裝置和混水器;反滲 透裝置內部設有反滲透RO膜，反滲透裝置純水出口通過管道連接純水龍 頭，反滲透裝置濃縮水出口通過管道連接中心管布水器，中心管布水器插 入混水器底部;超濾裝置和反滲透裝置之間的管道上設有增壓泵;反滲透 裝置濃縮水出口和中心管布水器之間的管道中間設有生活用水出口，生活 用水出口連接有水龍頭;反滲透裝置和純水龍頭之間的管道上設有后置活 性炭裝置。

　　2.根據權利要求1所述的無廢水反滲透直飲機，其特征在于：所述的混水器 中設有水質探頭，水質探頭連接有電磁閥。

　　說明書

　　無廢水反滲透直飲機

　　技術領域

　　本實用新型涉及一種直飲機，更確切地說，涉及一種無廢水反滲透直飲機。

　　背景技術

　　RO反滲透水質處理機，對水質深度凈化、純化處理制取優質的凈水/純水性能， 深受廣大用戶的歡迎與青睞，然而，我們不得不面對一個實際問題，第1代RO純水 機存在著嚴重產品工藝不成熟的弊端和缺陷，純水制取率為15—30%，產生70- 85%的″廢水"連續排放，自來水利用率很低，引起極大的浪費，人稱"費水機″.根據 實際：RO反滲透膜從初始使用至堵塞報廢，1臺50G普通RO(反滲透)水質處理機 的廢水(濃水)排放量每月平均約為2.58噸，年浪費自來水約為30噸，如果，該凈水機 得到普及，在一個1000萬人口的城市中有100萬臺使用，則年平均″自來水″浪費達 到3000萬噸，相當于：鄭州市供水的常莊、尖崗、西流湖三座水庫的總庫容量;三 個杭州西湖蓄水量;一個北京密云水庫庫容量8.5億立方米的4%;可向：上海、廣州、 深圳等大城市自來水日均600、430、400萬立方米連續供水5-7天;北京市日均280 萬立方米連續供水10天;南昌、廈門、重慶、寧波、長沙、大連、福州、成都、 西安、沈陽、天津、杭州、蘭州、青島、汕頭等城市日均130萬立方米連續供水 25天～30天;濟南、太原、鄭州日均80萬立方米連續供水45天，10萬人口的中小城 市全年的自來水供水量.按全國約400個省、地級(未計縣級市)大、中城市以百萬 人口人均擁有量1%，國內每天共有400萬臺RO機在使用，則年平均浪費自來水約 高達1億2千萬立方米.

　　如此的自來水浪費現象是觸目驚心的，與國家倡導的節能減排、節約水資源 的理念相違背因此，長此以往，不但會引起各地各級政府高度重視，尤其是缺水的 國家和城市，更會受到管理部門的嚴格限制政策和市場的淘汰。

　　因此，家用RO反滲透水質處理機產業的發展和普及，必須與我國水資源潰乏 的節水意識相聯系，產品脫離節水意識必將使RO機產業步履維艱：廢水排量隱瞞， 市場負面報道，用戶對立體現，對產業的發展更無從談起.所以，研究和開發″無廢水 排放RO機技術和產品，是家用凈水產業發展的當務之急，更是行業中的重中之重.

　　數年來，為了徹底解決和彌補″反滲透RO水質處理機″濃廢水排放和設計的 缺陷，國內各廠家積極投入研究工作，推出如：節水型、雙桶儲水型、循環型等多種 方法各技術、產品各有所長，為RO機的發展作出了努力。

　　一臺第一代普通排廢水的“50G家用RO純水機”的使用狀況，自來水水質為：渾 濁度3NTU;TDS：500mg/L;硬度(以碳酸鈣計)230mg/L,每天平均制取1純水桶純水， 初始使用純/廢水比1：3(或1：1、1：2);三個月約1：4;六個月約1：5;12個月時1：7;18 個月約1：9;24個月約1：10;36個月約1：15，每制取1純水桶(12L)純水時，純/廢水 之比及廢水累計排放量，從：

　　(1：1)時，(用調節閥調節廢水流量，但增加壓力，濃水流速流量降低，膜片容易堵 塞)，制水工作時間約25-30min,純水制水量0.48L/min,純水桶水滿停機，廢水累計排 放量需12L,每月自來水排放量約0.36噸;

　　(1：2)時，(用調節閥調節廢水流量，但增加壓力，濃水流速流量降低，膜片容易堵 塞)，制水工作時間約30-35min,純水制水量0.40L/min,純水桶水滿停機，廢水累計 排放量需12L,每月自來水排放量約0.72噸;

　　(1：3)時，(行業通稱)制水工作時間約35—40min,純水制水量0.3L/min,純水桶水 滿停機，廢水累計排放量需36L,每月自來水排放量約1.08噸;

　　(1：4)時，(正常初始比，附合反滲透膜件15%產水比)制水工作時間約60-70min， 純水制水量0.2L/min,純水桶水滿停機，廢水累計排放量需48L,每月自來水排放量 約1.5噸;

　　(1：5)時，制水工作時間約100—120min,純水制水量0.1L/min,純水桶水滿停機， 廢水累計排放量約60L，每月自來水排放量約1.8噸;

　　(1：6)時，制水工作時間約150-180min,純水制水量0.75L/min,純水桶水滿停機， 廢水累計排放量約72L,每月自來水排放量約2.16噸;

　　(1：7)時，制水工作時間約200-230min,純水制水量0.054L/min,純水桶水滿停 機，廢水累計排放量約84L,每月自來水排放量約2.52噸;

　　(1：10)時，制水工作時間約400-500min,純水制水量0.027L/min,純水桶水滿停 機，廢水累計排放量約120L,每月自來水排放量約3.6噸;

　　(1：15)時，制水工作時間約800-900min,純水制水量0.014L/min，純水桶水滿 停機，廢水累計排放量約180L，每月自來水排放量約5.4噸;

　　(注：無論是1：3，還是1：1、1：2，當RO膜堵塞開始時，有效純水制取量必然下 降或完全堵塞，那么，廢水排放流量必然逐漸增大到再大)

　　根據以上數據,RO膜使用期為3年，則每臺排廢水的普通純水機的廢水排放 量為2.58噸/月，每年平均需耗費自來水為30噸，90噸/3年。

　　以下三類情況，(第一代)普通RO純水機的“廢水”排放量難以估算：

　　1.當RO純水機制水通量完全堵塞時，高壓停機控制系統起不到作用，純水機 將永不停機地工作，廢水排放量直至用戶發現關機，其間廢水連續排放約 0.5—0.6L/min(RO高壓泵流量)，一天一夜如不斷水停電停機，自來水排放量約0.86 噸。

　　2.純水機如果在冬天中使用，特別是北方用戶，由于水溫降底的關系，以新裝 純水機為例,RO反滲透膜純水制取量將下降到5—10%，甚至更底，如此，大量的自來 水從廢水口不停在排入下水道。

　　3.機器故障產生，如：高壓泵失壓故障、高壓開關故障、純水機漏氣故障時， 機器自動保護停機功能失效，產生不停機連續非正常工作帶來的大量自來水不知 不覺地排入下水道，須到用戶發現后立即關閉進水閥才終止，這些種種情況的綜 合，使用戶“自來水”的浪費是不可估量的。

　　實用新型內容

　　本實用新型提供一種無廢水反滲透直飲機，徹底解決了“費水機”廢水排 放浪費問題，做到用戶飲用水更安全，完全符合國家飲用水標準及反滲透RO膜 用水要求。RO膜的使用壽命能延長2至3倍(正常家庭用水量RO膜壽命可超 3年以上)，超濾膜使用壽命可延長5倍以上，電器元件使用較少，為用戶節約 了水、電!去掉了傳統的純水儲水罐，使二次污染不可能，真正做到節能、健 康、安全!

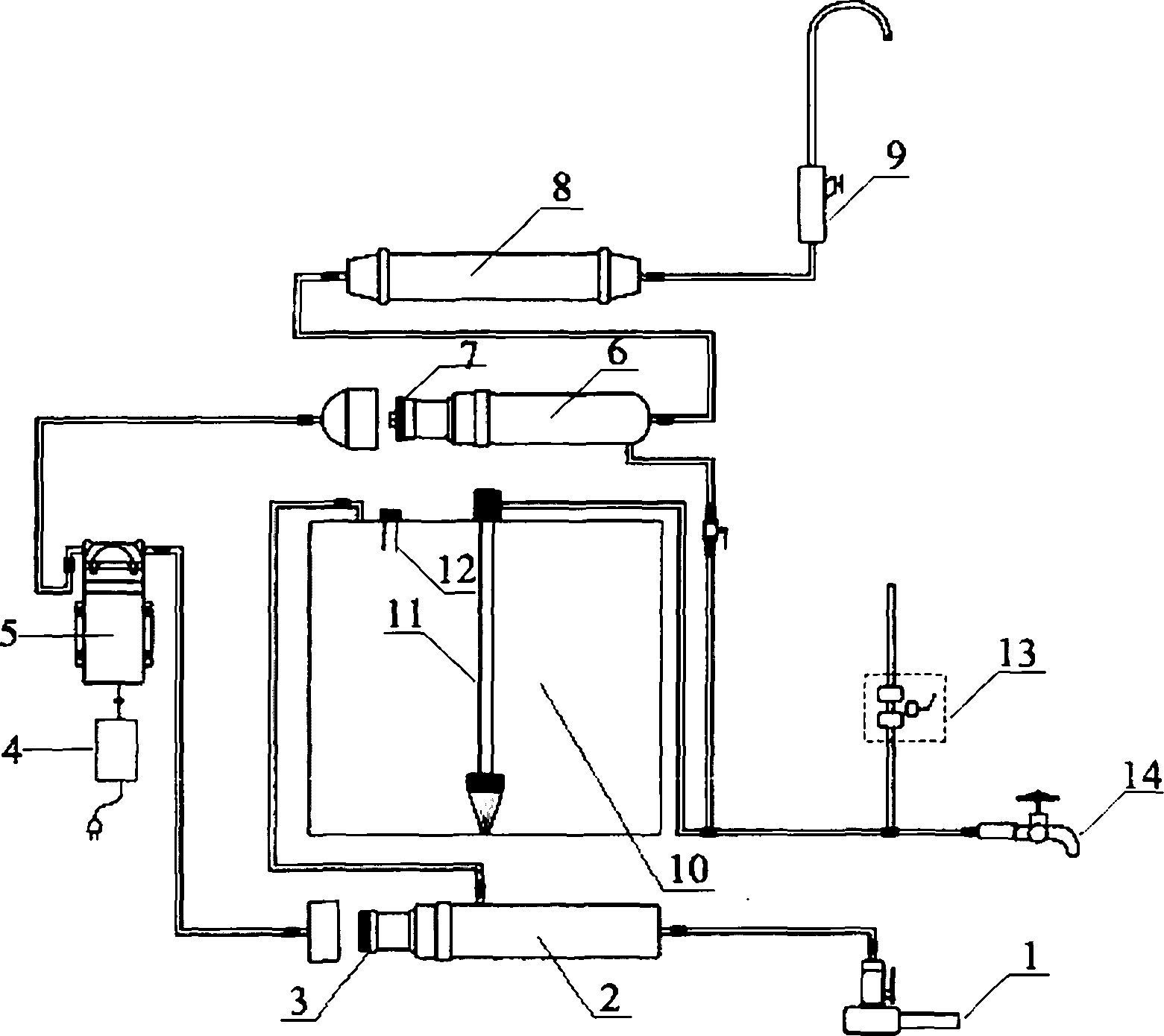

　　本實用新型提供一種無廢水反滲透直飲機，主要由超濾裝置、反滲透裝置、 混水器和增壓泵組成，其特征在于：超濾裝置內部設有外壓超濾膜，超濾裝置 進水端通過管道連接自來水，出水端通過管道分別連接反滲透裝置和混水器; 反滲透裝置內部設有反滲透RO膜，反滲透裝置純水出口通過管道連接純水龍 頭，反滲透裝置濃縮水出口通過管道連接中心管布水器，中心管布水器插入混 水器底部;超濾裝置和反滲透裝置之間的管道上設有增壓泵;反滲透裝置濃縮 水出口和中心管布水器之間的管道中間設有生活用水出口，生活用水出口連接 有水龍頭;反滲透裝置和純水龍頭之間的管道上設有后置活性炭裝置。

　　優選的方案為混水器中設有水質探頭，水質探頭連接有電磁閥。

　　本實用新型是把市政自來水經超濾裝置過濾，祛除掉水中的泥沙、鐵銹、膠 體、懸浮物、藻類、余氯、細菌、有機化學物等雜質后經增壓泵加壓至反滲透 裝置，過濾掉水中超過0.0001微米(0.1納米)的細小顆粒雜質、有害的可溶性 固體，有機化合物，細菌及病毒等，本級制水過程為全物理方法，不改變水的 溫度和相狀，產出優質的純水，可直接飲用。反滲透裝置產出的濃縮水通過中 心管布水器直接進入混水器底部，與混水器內的原自來水混合(此時混水器內 的混合水仍能達到正常自來水的TDS范圍)，無論機器運作或停機，此時若使用 生活用水，混水器內的水將被直接使用，不足部分新的自來水即時補充，使混 水器內始終保有充足的自來水，此過程同時不停地沖洗超濾膜，使超濾膜始終 處理潔凈狀態，從而使超濾膜使用壽命得以延長。純水和生活用水正常使用的 同時，沖洗RO膜時始終用上正常的自來水，即時帶走沖洗出來的廢水，使RO 膜一直在良性模式下使用，從而延長RO膜的使用壽命。若生活用水沒有使用， 機器正常工作，產出的廢水陸續進入混水器同時加入適量的自來水經增壓泵加 壓輸至RO膜，仍可出合格的純水。在此過程中若廢水濃度過高，水質在線檢測 始終會即時監測混水器內的水質，若超出正常自來水水質，會發送信號至排水 電磁閥排出一定量的超值水至下水管道，同時補入自來水，使混水器內的水質 始終符合使用標準。此排水電磁閥始終工作于生活用水非正常使用的情況下， 一般該電磁閥不會工作，也就是說普通家庭正常使用本機一般不需要向下水道 加排超值水。該機真正實現了零廢水排放，無一滴水浪費!

　　本實用新型采用了大通量RO膜，完全滿家庭飲用水的使用，去掉了傳統家 用直飲機的儲水罐，為用戶排除了二次污染的可能，用優質超濾膜代替了傳統 的“三條腿”式的前三濾，更合理，更安全，機器結構更簡單合理，節約了安 裝空間且可制作外形精美的家用凈水產品，混水器采用優質食品級材料制作， 耐壓、耐腐蝕。配合各部件精準控制，徹底解決了廢水排放的問題，用較少的 電器元件實現了精準控制，超靜音、超長使用壽命，使用簡單、維護方便。
