申請日2013.10.11

　　公開(公告)日2014.03.12

　　IPC分類號H02K5/16

　　摘要

　　本實用新型公開了一種潛水污水泵電機結構，包括繞線定子、轉子、電機外殼、軸承蓋、軸承座、軸承、機械密封件、電容室、電容、電源引出線、浮球、提手，電機出軸端在軸承座外，軸承蓋是平底圓盤式軸承蓋，包括有軸承腔、止口、螺孔凸臺、連接螺栓孔、電源線引出孔，軸承座包括有環形凹槽、具有連接螺孔凸緣的緣邊、凸緣、軸承腔和機械密封腔、密封圈、防砂圈及槽口，電機外殼為不銹鋼圓管狀外殼，其兩端分別嵌入止口和環形凹槽中，繞線定子壓裝在電機外殼內，有螺栓通過連接螺栓孔和連接螺孔凸緣將軸承蓋和軸承座聯接一起同時將轉子和電機外殼固定，在軸承蓋上裝有不銹鋼封頭，封頭內腔為電容室，裝有電源引出線和浮球及提手，軸承蓋和封頭間有電容室密封圈;具有結構簡單、防腐蝕較強、重量較輕、能夠減少加工和安裝難度，優化產品外觀的有益效果。

　　權利要求書

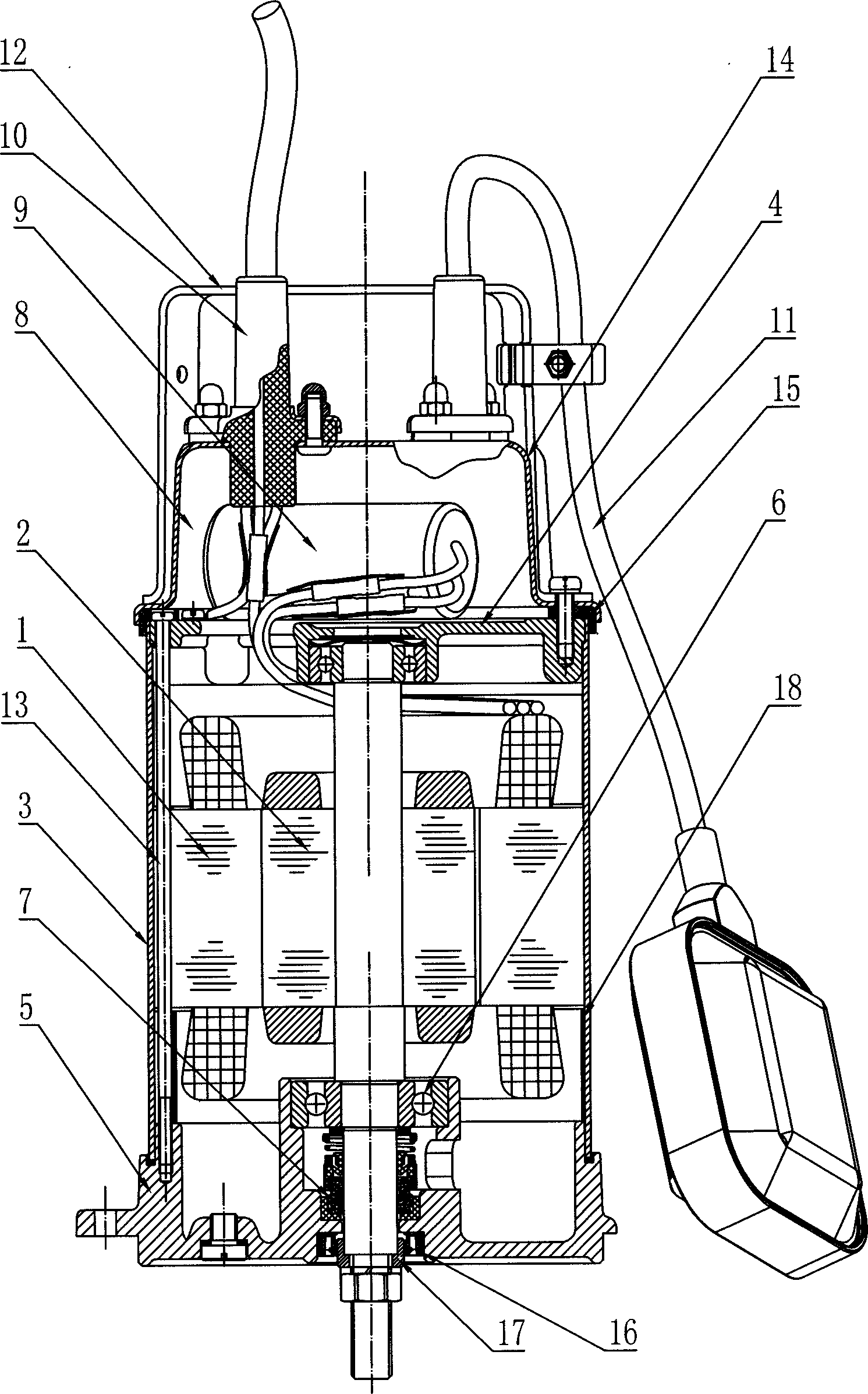

　　1.一種潛水污水泵電機結構，包括繞線定子(1)、轉子(2)、及其電機外殼(3)， 還有安裝在電機外殼(3)兩端的軸承蓋(4)和軸承座(5)以及安裝在其 中的軸承(6)，包括安裝在軸承座(5)內的機械密封件(7)和設置在軸承 蓋(4)上的電容室(8)及電容(9)，還包括電源引出線(10)和浮球(11) 以及提手(12)，電機出軸端在軸承座(5)外，其特征在于：所述軸承蓋(4) 是一種中心具有軸承腔(41)的平底圓盤式軸承蓋，外圓周邊緣上有一環止 口(42)，靠近外圓周邊有連接用的螺孔凸臺(43)和連接螺栓孔(44)，在 其軸承腔(41)外旁邊還設置有電源線引出孔(45)，所述軸承座(5)外圍 腰部具有一個開口向上的環形凹槽(51)，外圍上端是具有連接螺孔凸緣(52) 的緣邊(53)，外圍下端具有與泵殼連接的具有連接孔的凸緣(54)，中心具 有軸承腔(55)和機械密封腔(56)，于電機出軸一側中心設置有密封圈(16) 和防砂圈(17)以及將它們藏置一起的槽口(510)，所述電機外殼(3)是 一個不銹鋼圓管狀外殼，其兩端分別嵌入止口(42)和環形凹槽(51)中， 其中繞線定子(1)是以過盈配合方式壓裝在不銹鋼圓管狀電機外殼內，有 螺栓(13)通過連接螺栓孔(44)和連接螺孔凸緣(52)將軸承蓋(4)和 軸承座(5)聯接一起的同時將轉子(2)和電機外殼(3)固定，在所述的 軸承蓋(4)上還安裝有一個不銹鋼的封頭(14)，該封頭(14)的內腔作為 電容室(8)，該封頭(14)的上端安裝電源引出線(10)和浮球(11)以及 提手(12)，所述的軸承蓋(4)和封頭(14)之間還有一個電容室密封圈(15)。

　　2.根據權利要求1所述的潛水污水泵電機結構，其特征在于：所述軸承座(5) 的中心具有錐臺杯罩(57)，其內腔為充油腔(58)，底部聯接有封蓋(59)， 該錐臺杯罩(57)的錐頂外側和內側分別設置有軸承腔(55)和機械密封腔 (56)，該錐臺杯罩(57)的錐底側面具有通往充油腔(58)的注油孔(501) 及封孔螺釘(502)，封蓋(59)上下兩面中心孔邊緣分別設置有機械密封腔 (56)和槽口(510)，所述機械密封件(7)是一個雙面機械密封件，其兩 個密封端分別安裝在錐臺杯罩(57)錐頂和封蓋(59)的機械密封腔(56) 內，處于充油腔(58)中。

　　3.根據權利要求1所述的潛水污水泵電機結構，其特征在于：所述軸承座(5) 的中心具有圓柱筒體(511)，所述圓柱筒體(511)的頂端設置軸承腔(55)， 圓柱筒體(511)內腔底部內外兩側中心孔邊緣分別設置有機械密封腔(56) 和槽口(510)，所述圓柱筒體(511)的中部設置有通往本圓柱筒體內腔的 進油孔(512)，軸承座底部設置有注油孔(501)及封孔螺釘(502)，所述 機械密封件(7)是一個單面機械密封件，其密封端安裝在圓柱筒體(511) 內腔底部機械密封腔(56)內，另一端彈壓在安裝于軸承腔(55)中的軸承 (6)下方。

　　4.根據權利要求1所述的潛水污水泵電機結構，其特征在于：所述電容室密封 圈(15)的外周邊緣具有套住電機外殼(3)端部的折邊(151)，所述封頭 (14)與軸承蓋(4)連接的端部具有套住電容室密封圈(15)折邊(151) 的緣邊(141)。

　　5.根據權利要求1～4任一項所述的潛水污水泵電機結構，其特征在于：所述軸 承座(5)的緣邊(53)與繞線定子(1)疊片端部之間還有一個繞線定子定 位頂圈(18)。

　　說明書

　　潛水污水泵電機結構

　　技術領域

　　本實用新型涉及到一種潛水污水泵電機結構。

　　背景技術

　　現有技術中，潛水污水泵電機的結構主要包括繞線定子、轉子、及其電機 外殼，還有安裝在電機外殼兩端的軸承蓋和軸承座以及安裝在其中的軸承，包 括安裝在軸承座內的機械密封件和設置在軸承蓋上的電容室及電容，還包括電 源引出線和浮球以及提手，電機出軸端在軸承座外，電機內充有絕緣油，使機 械密封件潤滑和導熱降溫，其中軸承蓋、軸承座和電機外殼均是鑄鐵制造，其 結構比較復雜笨重，加工麻煩，同時安裝也比較費力費時，由于污水泵潛水工 作，為了防銹在鑄鐵外表還要做防銹表面處理，比如噴漆處理，對生產環境帶 來一些影響，并且在長期使用中不可避免產生腐蝕，尤其是用于具有腐蝕性污 水時更甚;此外產品的外觀也因為鑄鐵外形無法做到更好的外觀，對產品在市 場的競爭力不能有幫助，隨著國內工業產品設計的進步，市場對產品外觀也逐 步得到偏重，所以潛水污水泵電機在優化結構、解決耐腐蝕問題的同時還需要 進一步優化外觀設計。

　　實用新型內容

　　本實用新型需要解決的技術問題是提供一種結構簡單、防腐蝕較強、重量 較輕、能夠減少加工和安裝難度，優化產品外觀的潛水污水泵電機結構。

　　為了解決上述技術問題，本實用新型潛水污水泵電機結構的技術方案是： 包括繞線定子、轉子、及其電機外殼，還有安裝在電機外殼兩端的軸承蓋和軸 承座以及安裝在其中的軸承，包括安裝在軸承座內的機械密封件和設置在軸承 蓋上的電容室及電容，還包括電源引出線和浮球以及提手，電機出軸端在軸承 座外，所述軸承蓋是一種中心具有軸承腔的平底圓盤式軸承蓋，外圓周邊緣上 有一環止口，靠近外圓周邊有連接用的螺孔凸臺和連接螺栓孔，在其軸承腔外 旁邊還設置有電源線引出孔，所述軸承座外圍腰部具有一個開口向上的環形凹 槽，外圍上端是具有連接螺孔凸緣的緣邊，外圍下端具有與泵殼連接的具有連 接孔的凸緣，中心具有軸承腔和機械密封腔，于電機出軸一側中心設置有密封 圈和防砂圈以及將它們藏置一起的槽口，所述電機外殼是一個不銹鋼圓管狀外 殼，其兩端分別嵌入止口和環形凹槽中，其中繞線定子是以過盈配合方式壓裝 在不銹鋼圓管狀電機外殼內，有螺栓通過連接螺栓孔和連接螺孔凸緣將軸承蓋 和軸承座聯接一起的同時將轉子和電機外殼固定，在所述的軸承蓋上還安裝有 一個不銹鋼的封頭，該封頭的內腔作為電容室，該封頭的上端安裝電源引出線 和浮球以及提手，所述的軸承蓋和封頭之間還有一個電容室密封圈。

　　作為本實用新型的優選技術方案之一是：所述軸承座的中心具有錐臺杯罩， 其內腔為充油腔，底部聯接有封蓋，該錐臺杯罩的錐頂外側和內側分別設置有 軸承腔和機械密封腔，該錐臺杯罩的錐底側面具有通往充油腔的注油孔及封孔 螺釘，封蓋上下兩面中心孔邊緣分別設置有機械密封腔和槽口，所述機械密封 件是一個雙面機械密封件，其兩個密封端分別安裝在錐臺杯罩錐頂和封蓋的機 械密封腔內，處于充油腔中。

　　作為本實用新型的優選技術方案之二是：所述軸承座的中心具有圓柱筒體， 所述圓柱筒體的頂端設置軸承腔，圓柱筒體內腔底部內外兩側中心孔邊緣分別 設置有機械密封腔和槽口，所述圓柱筒體的中部設置有通往本圓柱筒體內腔的 進油孔，軸承座底部設置有注油孔及封孔螺釘，所述機械密封件是一個單面機 械密封件，其密封端安裝在圓柱筒體內腔底部機械密封腔內，另一端彈壓在安 裝于軸承腔中的軸承下方。

　　作為本實用新型的優選技術方案之三是：所述電容室密封圈的外周邊緣具 有套住電機外殼端部的折邊，所述封頭與軸承蓋連接的端部具有套住電容室密 封圈折邊的緣邊。

　　作為本實用新型的優選技術方案之四是：所述軸承座的緣邊與繞線定子疊 片端部之間還有一個繞線定子定位頂圈。

　　本實用新型的有益效果是：由于本實用新型的電機外殼和封頭都采用不銹 鋼制造，封頭可以用不銹鋼板沖壓成型，電機外殼采用的是不銹鋼圓管狀外殼， 兩者壁厚較薄，大大減輕重量的同時進一步加強了耐腐蝕能力，并且能夠減少 加工量和簡化了結構，同時因此而產生了結構上的變化，其中繞線定子是以過 盈配合方式壓裝在不銹鋼圓管狀電機外殼內，在軸承蓋和軸承座聯接一起的同 時將轉子和電機外殼固定，形成獨立電機結構，安裝好電容和接線后才安裝封 頭，使安裝更加容易，同時本結構可以根據電機功率大小及充油方式安裝兩種 不同結構的軸承座，一種適用于在有機械密封件的局部充絕緣油的小功率電機， 一種適用于在電機內部全充絕緣油的大功率電機，使產品系列進一步擴充，同 時不銹鋼外觀使產品更具有市場競爭力，所以本實用新型具有結構簡單、防腐 蝕較強、重量較輕、能夠減少加工和安裝難度，優化產品外觀的有益效果。
