申請日2013.10.12
公開(公告)日2014.05.14
IPC分類號C02F11/12
摘要
本實用新型提供了一種圓盤式污泥干化成型設備，包括殼體、主軸系統和驅動傳動裝置;其中，所述主軸系統位于殼體內;所述驅動傳動裝置安裝于主軸系統的一端;所述殼體上設有進料口、出料口和尾氣出口;所述主軸系統包括中空軸和多個組盤片;其中，中空軸至少一端設有蒸汽入口，至少一端設有冷凝水出口;各盤片安裝在中空軸上。本實用新型具有傳熱效率高、能耗少、工藝簡單、可靠性高、節約用地、運行成本低、占地面積小、更安全可靠等優點，對于規�；幚硖幹贸擎�(zhèn)污水污泥，節約土地資源，節約能源具有重要的意義。
權利要求書
1.一種圓盤式污泥干化成型設備，其特征在于，包括殼體、主軸系統和驅 動傳動裝置;
其中，所述主軸系統位于殼體內;所述驅動傳動裝置安裝于主軸系統的一端;
所述殼體上設有進料口、出料口和尾氣出口;
所述主軸系統包括中空軸和多個盤片;其中，中空軸至少一端設有蒸汽入口， 至少一端設有冷凝水出口;各盤片設置在中空軸外表面。
2.根據權利要求1所述的圓盤式污泥干化成型設備，其特征在于，所述盤 片為中空結構，與中空軸的內部相連通。
3.根據權利要求1所述的圓盤式污泥干化成型設備，其特征在于，所述盤 片上設有多個攪拌裝置。
4.根據權利要求3所述的圓盤式污泥干化成型設備，其特征在于，所述攪 拌裝置為羽根。
5.根據權利要求1所述的圓盤式污泥干化成型設備，其特征在于，所述殼 體上固定安裝刮刀，盤片伸到相鄰兩刮刀之間。
6.根據權利要求1所述的圓盤式污泥干化成型設備，其特征在于，所述殼 體設有夾套，夾套上設有至少一個蒸汽進口和至少一個冷凝水出口。
7.根據權利要求1所述的圓盤式污泥干化成型設備，其特征在于，所述殼 體上設有載氣入口。
8.根據權利要求1所述的圓盤式污泥干化成型設備，其特征在于，所述殼 體上設有多個觀察窗。
9.根據權利要求1所述的圓盤式污泥干化成型設備，其特征在于，所述中 空軸兩端均設有蒸汽入口。
10.根據權利要求1所述的圓盤式污泥干化成型設備，其特征在于，所述 殼體的外表面上設有支撐架。
說明書
一種圓盤式污泥干化成型設備
技術領域
本實用新型涉及一種污泥干燥設備，尤其涉及一種圓盤式污泥干化成型設 備。
背景技術
隨著生活水平的提供，現代化城市的迅速發展，城鎮污水污泥的污染問題日 漸突出，城鎮污水污泥處理方法主要有焚燒、堆肥、厭氧消化和填埋等。傳統的 城鎮污水污泥填埋處理受到越來越多的限制，污泥不僅污染土壤和地表水，而且 通過地下水流污染水源，對人的健康和環境構成永久性的威脅。根據城市污水污 泥處理無害化、減量化和資源化的基本原則，城鎮污水污泥作為城市有機質的焚 燒發電已成為近年來解決城市城鎮污水污泥出路的一個新方向。城鎮污水污泥處 理廠廠的建設在近幾年發展迅速。
當然，除了城鎮污水污泥外，其他場合產生的污水污泥，如電廠污水、工業 污水、污水處理后產生的污泥等等，同樣會造成環境污染，影響著人們的健康。
城鎮污水處理廠的脫水污泥含水率高達78-85%，體積龐大，其中除大量水 外，含有有機物、病原菌、和重金屬及其他有毒有害物質。含水率高是污泥處置 困難的癥結之一。無論最終的污泥處置方式是土地利用、焚燒或其他，污泥的干 化和成型都十分重要。脫水污泥直接干化后具有一定熱值，并在干化過程中能滅 菌，減量，并不改變?cè)勰嘀兄亟饘�、硫化物、氯化物含量，便于最終處置。熱 干化后的污泥可在焚燒爐內焚燒或作為部分水泥原料替代使用，實現資源的最大 化利用。
現有技術中的污泥干化設備如CN201729744U所示，其設有至少兩個主軸 系統，似的該污泥干燥設備的占地面積大，結構復雜，運行維護麻煩，熱耗能耗 高。同時主軸系統上設有呈螺旋形的漿片，通過該螺旋形的漿片轉動來推動污泥 運動，不能充分對污泥進行攪拌，污泥受熱不均，設備的干化效率較低，且污泥 很容易粘結到內壁上而需要人工清理，費時費力。國內現有干化工藝裝備不成熟， 可靠性低，環境衛生狀況差且能耗高。
實用新型內容
本實用新型的目的在于克服國內現有干化裝備不成熟，可靠性低，環境衛生 狀況差與能耗高等缺點，提供一種濕污泥干化成型設備。

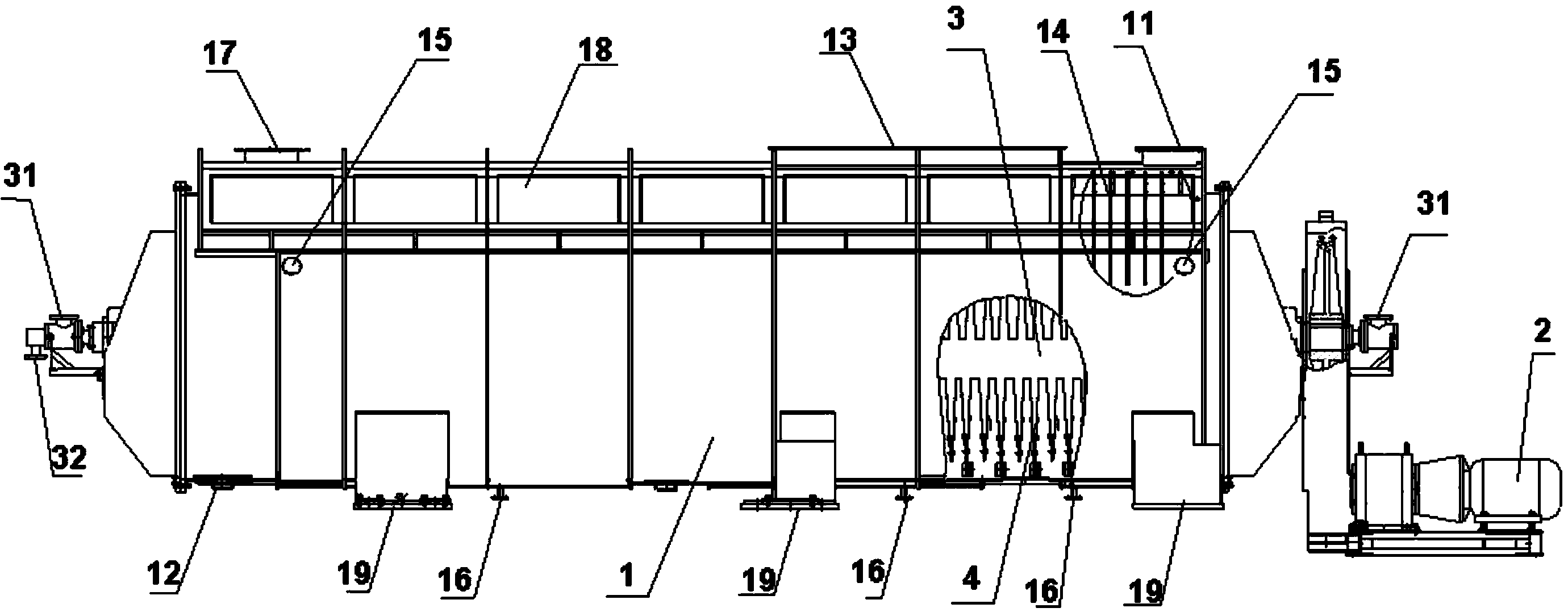

本實用新型提供了一種圓盤式污泥干化成型設備，包括殼體、主軸系統和驅 動傳動裝置;
其中，所述主軸系統位于殼體內;所述驅動傳動裝置安裝于主軸系統的一端;
所述殼體上設有進料口、出料口和尾氣出口;
所述主軸系統包括中空軸和多個盤片組;其中，中空軸至少一端設有蒸汽入 口，至少一端設有冷凝水出口;各盤片組設置在中空軸外表面。
優選地，所述盤片組由兩片盤葉對扣而成，兩片盤葉對扣形成密閉腔，該密 閉腔與中空軸的內部連通。
優選地，所述盤片組與中空軸為一體。
優選地，所述盤片組為中空結構，與中空軸的內部相連通。
優選地，所述盤片組垂直焊接在中空軸上。
優選地，所述中空軸內設有至少一根蒸汽管，所述蒸汽管上設有伸到盤片中 空結構內的支管。
優選地，所述盤片上設有多個攪拌裝置，實現污泥的攪拌和推進。
優選地，所述攪拌裝置為羽根。
優選地，所述盤片的直徑≥2100mm。
優選地，所述殼體上固定安裝刮刀，盤片伸到相鄰兩刮刀之間。
優選地，所述殼體設有夾套，夾套上設有至少一個蒸汽進口和至少一個冷凝 水出口。
優選地，所述殼體上設有載氣入口，通入載氣(空氣)可以使尾氣排放更加 順暢，并稀釋了尾氣的排放濃度，更利于尾氣的處理。
優選地，所述殼體上設有多個觀察窗，不僅可以觀察機內的運行情況，也可 以實現攪拌裝置的安裝和維護。
優選地，所述中空軸兩端均設有蒸汽入口。
優選地，所述殼體的外表面上設有支撐架。
本實用新型具有以下優點：
1)本實用新型提供的圓盤式干化成型設備，可以實現干化與成型的一體化， 濕污泥干化過程無須“返混”，通過控制濕污泥在污泥干化成型設備停留時間， 可以得到不同干化程度的干化松散顆粒狀的干污泥(60-70%DS，也可以干化至 90%DS)。單機水分蒸發能力達到2780kg/h。
2)圓盤式干化成型設備通過多個盤片、中空軸及殼體上的夾套傳熱，具有 傳熱面積大，結構緊湊，占地面積小。
3)盤片與中空軸是垂直的幾何關系，盤片不推進污泥，污泥的推進和攪拌 通過可方便拆卸的攪拌裝置完成的，提高了設備抵抗磨損的能力，適應國內污泥 中含沙量高的特征。
4)設置載氣補給口，使尾氣排放更加順暢，并稀釋了尾氣的排放濃度，更 利于尾氣的處理。
5)刮刀深入到盤片間，防止污泥粘結在盤片上，起到攪拌切割污泥的自清 潔作用。
6)采用低品質的熱媒——水蒸汽(如0.5Mpa，153℃的低品位蒸汽)，裝 備內粉塵量小、濕度低，揮發性可燃性氣體少，更安全可靠。
7)定子上設有觀察窗，既可以觀察內部運行情況，也可以安裝和維護攪拌 裝置。
8)圓盤式干化成型設備，轉速低，一般維持在2-5轉/min，濕污泥在機內 停留時間再1-2h，蒸發每噸水電耗5-10kwh，蒸發每公斤水能耗為688kcal。
9)干化后直接成型，在60-70%DS時一般3-5mm，在90%DS時1-2mm。
本實用新型具有傳熱效率高、能耗少、工藝簡單、可靠性高、節約用地、運 行成本低、占地面積小、更安全可靠等優點，對于規�；幚硖幹贸擎�(zhèn)污水污泥， 節約土地資源，節約能源具有重要的意義。
