申請日2013.10.12

　　公開(公告)日2014.03.26

　　IPC分類號C02F3/34

　　摘要

　　本實用新型涉及用于生物污水處理的澄清裝置，包括泥水混合區、生物絮凝區、導流區、澄清區、污泥回流區和污泥濃縮區。通過這六個功能區的配合，該澄清裝置能形成泥渣循環，有利于減少碳源流失，提高微生物濃度;具有水解作用，利用水解酸化菌改善污水的可生化性，有利于后續生物處理反硝化去除總氮;具有傳統初沉池去除懸浮物的功能。

　　權利要求書

　　1.一種用于生物污水處理的澄清裝置，其特征在于，包括：

　　位于所述澄清裝置的中下部的圓臺形泥水混合區，所述泥水混合區的上部 設有與進水管連通的污水入口;

　　位于所述泥水混合區上方并與所述泥水混合區的上部連通的圓柱形生物 絮凝區;

　　位于所述生物絮凝區外側并在上部與所述生物絮凝區連通的圓環形導流 區;

　　位于所述導流區外側并在下部與所述導流區連通的澄清區，所述澄清區內 設有填料層，且所述澄清區的上部設置用于收集所述澄清區的出水的環狀集水 渠;

　　位于所述導流區和澄清區下方的泥水混合區外側且與所述導流區和澄清 區下部連通以收集所述澄清區分離出來的污泥的污泥回流區，所述污泥回流區 的下部設有與所述泥水混合區的下部連通的污泥回流縫;以及

　　位于所述泥水混合區的下方并與所述泥水混合區的下部連通以存放所述 泥水混合區沉淀下來的污泥的污泥濃縮區;

　　其中，所述泥水混合區和所述生物絮凝區還設有機械攪拌器以將泥水混合 區內由進水管進來的污水和由污泥回流區回流的污泥混合并提升到生物絮凝 區。

　　2.根據權利要求1所述的澄清裝置，其特征在于，所述機械攪拌器的葉 輪位于生物絮凝區的下部，葉輪下部連接的槳葉位于泥水混合區的上部。

　　3.根據權利要求1所述的澄清裝置，其特征在于，所述泥水混合區和生 物絮凝區的容積為所述澄清裝置的總?cè)莘e的60%。

　　4.根據權利要求1所述的澄清裝置，其特征在于，所述填料層為蜂窩斜 管填料層或鵝卵石填料層。

　　5.根據權利要求4所述的澄清裝置，其特征在于，所述填料層的高度為 0.5～1.0米。

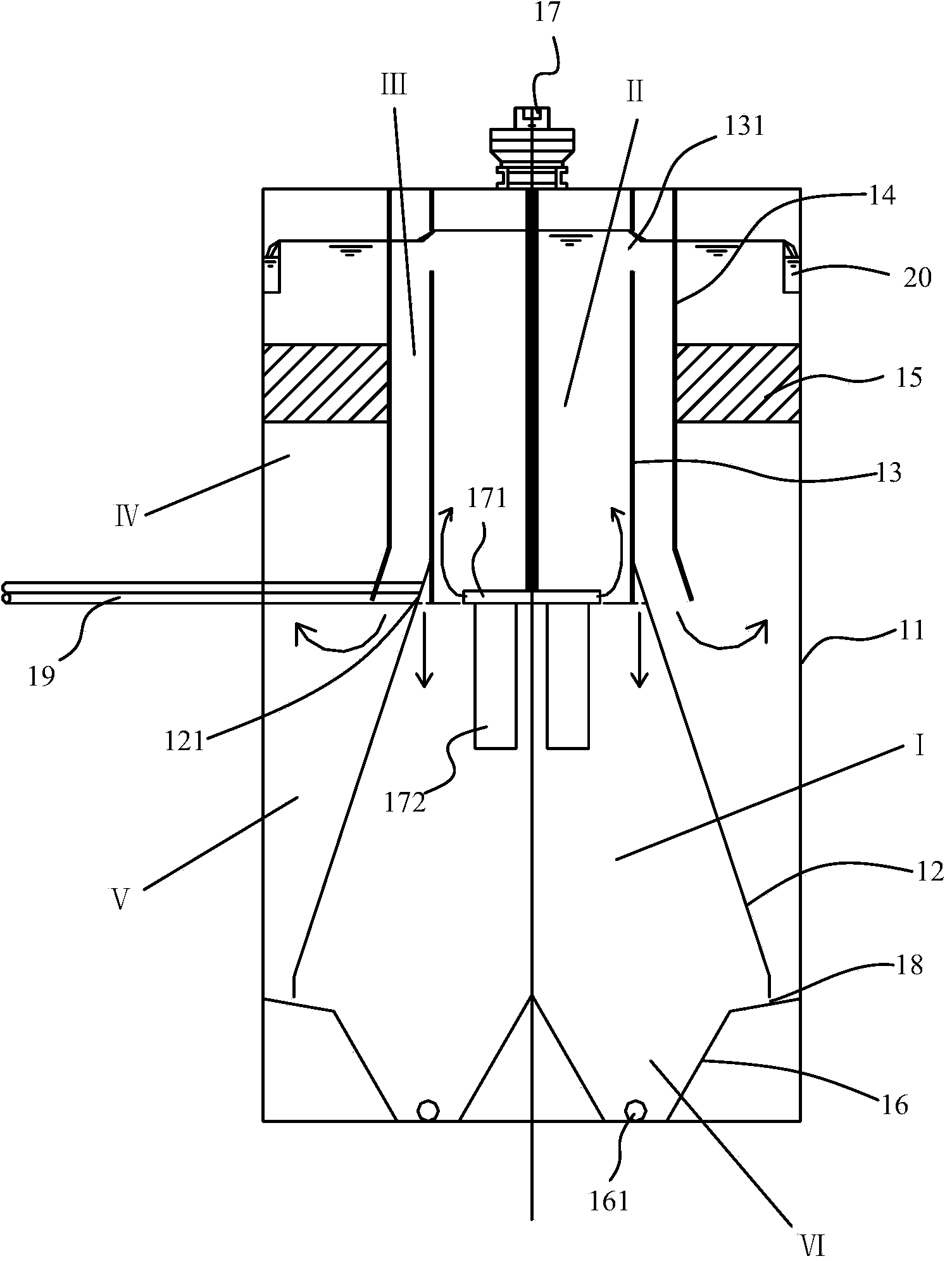

　　6.根據權利要求1所述的澄清裝置，其特征在于，所述澄清裝置的中下 部設置一圓臺形筒限定所述泥水混合區，所述圓臺形筒的上端側壁設有所述污 水入口，所述圓臺形筒的上方設第一圓筒限定所述生物絮凝區，所述第一圓筒 的外部設第二圓筒，所述第一圓筒的外表面和第二圓筒的內表面之間限定所述 導流區，且所述第一圓筒的上端側壁設有連通生物絮凝區和導流區的通道，所 述第二圓筒的外表面和所述澄清裝置的內壁之間限定所述澄清區。

　　7.根據權利要求6所述的澄清裝置，其特征在于，所述圓臺形筒的下方 設一環狀集泥斗限定所述污泥濃縮區，所述環狀集泥斗的上緣延伸至與所述澄 清裝置的內壁相接觸，從而在所述圓臺形筒的外表面、所述澄清裝置的內壁和 所述環狀集泥斗的上緣之間限定所述污泥回流區，在所述圓臺形筒的下緣和所 述環狀集泥斗的上緣之間形成所述污泥回流縫。

　　8.根據權利要求7所述的澄清裝置，其特征在于，所述環狀集泥斗的底 部布設有穿孔管，所述穿孔管上安裝多個垂直向下排列的射流孔。

　　9.根據權利要求1所述的澄清裝置，其特征在于，所述澄清裝置還包括 與所述環狀集水渠連通的集水槽、與所述集水槽連通的集水管。

　　說明書

　　用于生物污水處理的澄清裝置

　　技術領域

　　本實用新型涉及生物污水處理技術，更具體地說，涉及一種用于生物污水 處理的澄清裝置。

　　背景技術

　　生物法污水處理工藝系統一般由預處理系統和生物反應主處理系統組成， 而預處理系統中初沉池是其主要組成部分。初沉池可除去廢水中的懸浮物。廢 水經初沉后，約可去除懸浮物的40%、BOD(Biochemical oxygen demand,生 化需氧量)的20%，減輕了后續處理設施的負荷。對于生活污水和懸浮物較高 的工業污水均易采用初沉池預處理。

　　但是，在實際工程運行中初沉池對于BOD的去除，卻造成了碳源流失， 降低了BOD/COD的值，不利于后續工藝的生化處理。污水處理對于總氮的去 除要求越來越高，是當前和今后的熱點。去除總氮需要反硝化，需要碳源，采 用傳統初沉池碳源流失嚴重，不利于去除總氮。

　　在生物法污水處理中，污泥常常被作為微生物的載體，只有微生物和停留 時間均滿足，生物作用的效果才能較明顯。而采用現有的初沉池，污泥沉降后 不能循環，直接被排掉，污泥里的微生物與污水接觸很少，所以現有初沉池幾 乎不存在生物作用。另外，現有初沉池為了排放徹底，容易造成排泥過量現象。

　　實用新型內容

　　本實用新型要解決的技術問題在于，針對現有初沉池的上述缺陷，提供一 種用于生物污水處理的澄清裝置，既具有傳統初沉池去除懸浮物的功能，又能 形成泥渣循環且具有生物水解作用。

　　本實用新型解決其技術問題所采用的技術方案是：提出一種用于生物污水 處理的澄清裝置，包括：

　　位于所述澄清裝置的中下部的圓臺形泥水混合區，所述泥水混合區的上部 設有與進水管連通的污水入口;

　　位于所述泥水混合區上方并與所述泥水混合區的上部連通的圓柱形生物 絮凝區;

　　位于所述生物絮凝區外側并在上部與所述生物絮凝區連通的圓環形導流 區;

　　位于所述導流區外側并在下部與所述導流區連通的澄清區，所述澄清區內 設有填料層，且所述澄清區的上部設置用于收集所述澄清區的出水的環狀集水 渠;

　　位于所述導流區和澄清區下方的泥水混合區外側且與所述導流區和澄清 區下部連通以收集所述澄清區分離出來的污泥的污泥回流區，所述污泥回流區 的下部設有與所述泥水混合區的下部連通的污泥回流縫;以及

　　位于所述泥水混合區的下方并與所述泥水混合區的下部連通以存放所述 泥水混合區沉淀下來的污泥的污泥濃縮區;

　　其中，所述泥水混合區和所述生物絮凝區還設有機械攪拌器以將泥水混合 區內由進水管進來的污水和由污泥回流區回流的污泥混合并提升到生物絮凝 區。

　　一個實施例中，所述機械攪拌器的葉輪位于生物絮凝區的下部，葉輪下部 連接的槳葉位于泥水混合區的上部。

　　一個實施例中，所述泥水混合區和生物絮凝區的容積為所述澄清裝置的總 容積的60%。

　　一個實施例中，所述填料層為蜂窩斜管填料層或鵝卵石填料層。

　　一個實施例中，所述填料層的高度為0.5～1.0米。

　　一個實施例中，所述澄清裝置的中下部設置一圓臺形筒限定所述泥水混合 區，所述圓臺形筒的上端側壁設有所述污水入口，所述圓臺形筒的上方設第一 圓筒限定所述生物絮凝區，所述第一圓筒的外部設第二圓筒，所述第一圓筒的 外表面和第二圓筒的內表面之間限定所述導流區，且所述第一圓筒的上端側壁 設有連通生物絮凝區和導流區的通道，所述第二圓筒的外表面和所述澄清裝置 的內壁之間限定所述澄清區。

　　一個實施例中，所述圓臺形筒的下方設一環狀集泥斗限定所述污泥濃縮 區，所述環狀集泥斗的上緣延伸至與所述澄清裝置的內壁相接觸，從而在所述 圓臺形筒的外表面、所述澄清裝置的內壁和所述環狀集泥斗的上緣之間限定所 述污泥回流區，在所述圓臺形筒的下緣和所述環狀集泥斗的上緣之間形成所述 污泥回流縫。

　　一個實施例中，所述環狀集泥斗的底部布設有穿孔管，所述穿孔管上安裝 多個垂直向下排列的射流孔。

　　一個實施例中，所述澄清裝置還包括與所述環狀集水渠連通的集水槽、與 所述集水槽連通的集水管。

　　本實用新型的澄清裝置通過泥水混合區、生物絮凝區、導流區、澄清區、 污泥回流區和污泥濃縮區這六個功能區的配合，提供如下有益效果：

　　1)能形成泥渣循環，有利于減少碳源流失，提高微生物濃度，從而克服 了傳統初沉池污泥不能形成循環、微生物量少、碳源流失嚴重的現象。

　　2)具有水解功能，能將大分子物質轉化為小分子物質，提高了廢水的 BOD/COD比，增加了污水的可生化性，為后續的生化處理創造了良好的環境。

　　3)由于澄清區加裝了填料，分離效果好，能有效分離漂浮物和細小泥沙 等無機物，有效減少了該裝置的容積。
