申請日2013.10.12

　　公開(公告)日2014.02.05

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一種造紙污水零排放處理工藝，該工藝主要包括以下工序：從造紙車間出來的污水經過集水池、初步分離池、過濾分離池、好氧池、二次沉淀池、消毒池和清水池，得到達到新國家排放標準，同時進纖維回收利用，污泥脫水排出和清水通過水泵回流到造紙車間再利用。本發明最大限度回收污水中有用的木質纖維，同時處理后的水回流引入造紙車間，不僅減少了處理后水對潛在的污染，同時減少了分散劑、混凝劑、絮凝劑和消毒劑的使用。

　　權利要求書

　　1.一種造紙污水零排放處理工藝，其特征在于：包括以下步驟：

　　a、將造紙車間的造紙污水引入集水池中，同時放入分散劑;

　　b、將步驟a的出水引入初步分離池;

　　c、將步驟b的出水引入過濾分離池中;

　　d、將集水池、初步分離池和過濾分離池沉淀在池底的纖維回收，返 回造紙車間;

　　e、將步驟c的出水引入好氧池中，同時放入混凝劑和絮凝劑;

　　f、將步驟e的出水引入二次沉淀池中;

　　g、將好氧池和二次沉淀池的污泥撈出放入濃縮池中，上層水排入過 濾分離池，下層污泥進行脫水處理，然后污泥外運，水排入過濾分離 池;

　　h、就步驟f的出水引入消毒池，同時加入消毒劑;

　　i、將步驟h的出水排入清水池儲存，需要要通過水泵提升至造紙車 間。

　　2.根據權利要求1所述的一種造紙污水零排放處理工藝，其特征在 于：所述的過濾分離池壁上有過濾網布。

　　3.根據權利要求2所述的一種造紙污水零排放處理工藝，其特征在 于：所述的過濾網布距離過濾分離池壁的距離是4～6cm。

　　4.根據權利要求1所述的一種造紙污水零排放處理工藝，其特征在 于：所述的過濾網布為2～4層。

　　5.根據權利要求1所述的一種造紙污水零排放處理工藝，其特征在 于：所述的分散劑為三聚磷酸鈉、六偏磷酸鈉、焦磷酸鈉、三乙基己 基磷酸、十二烷基硫酸鈉、甲基戊醇、纖維素衍生物中的任何一種或 幾種。

　　6.根據權利要求1所述的一種造紙污水零排放處理工藝，其特征在 于：所述的絮凝劑為聚丙酰胺、木素、焦硫酰胺中任何一種或幾種。

　　7.根據權利要求1所述的一種造紙污水零排放處理工藝，其特征在 于：所述的混凝劑為六偏磷酸鹽、硫酸鋁、硫酸亞鐵、三聚磷酸鹽、 檸檬酸中的任何一種或幾種。

　　8.根據權利要求1所述的一種造紙污水零排放處理工藝，其特征在 于：所述的消毒劑為過氧乙酸。

　　說明書

　　一種造紙污水零排放處理工藝

　　技術領域

　　本發明涉及一種污水處理工藝，特別涉及一種造紙污水零排放處 理工藝。

　　背景技術

　　造紙污水屬于高色度、高咸度、高有機污染物、可生化降解性底 的高難度工業廢水，造紙工業使用木材、稻草、蘆葦、破布等為原料， 經高溫高壓蒸煮而分離出纖維素，制成紙漿，在生產過程中，最后排 出原料中的非纖維素部分成為造紙黑液，黑液中含有木質素、纖維素、 揮發性有機酸等，有臭味，污染性很強。目前，國內比較成熟的造紙 污水深度處理技術的路線主要是：一是氧化脫色，二是加大投入混凝 劑和絮凝劑，三活性炭吸附，在然后經過一系列的過濾和分離，如果 涉及合理和設備運行良好，處理過的污水基本能達到國家要求，但是 處理后的污水還有其他為檢測的有毒物質，污染環境，而且為了達到 國家新標準的要求，需要加大藥劑的使用，不僅處理污水的成本上升， 而且造成水的二次污染。

　　如專利申請?zhí)枮?00810233845.X的發明專利“一種造紙污水深 度處理的辦法”公開了一種厭氧、兼氧和好氧處理等一系列的污水處 理辦法，缺點是工序太過繁雜，并且處理后的水直接排出;專利申請 號為200810233949.0的發明專利“制漿造紙污水處理工藝及其裝置” 公開了一種對造紙污水進行厭氧、好氧和消毒等一系列的污水處理辦 法及其裝置，特點是處理后的水污泥較少，缺點是處理的水被二次污 染。

　　發明內容

　　為了解決上述技術難題，本發明提供了一種造紙污水零排放處理 工藝，最大限度回收污水中有用的木質纖維，同時處理后的水回流引 入造紙車間，不僅減少了處理后水對潛在的污染，同時減少了分散劑、 混凝劑、絮凝劑和消毒劑的使用。

　　本發明是通過以下技術方案得以實現：

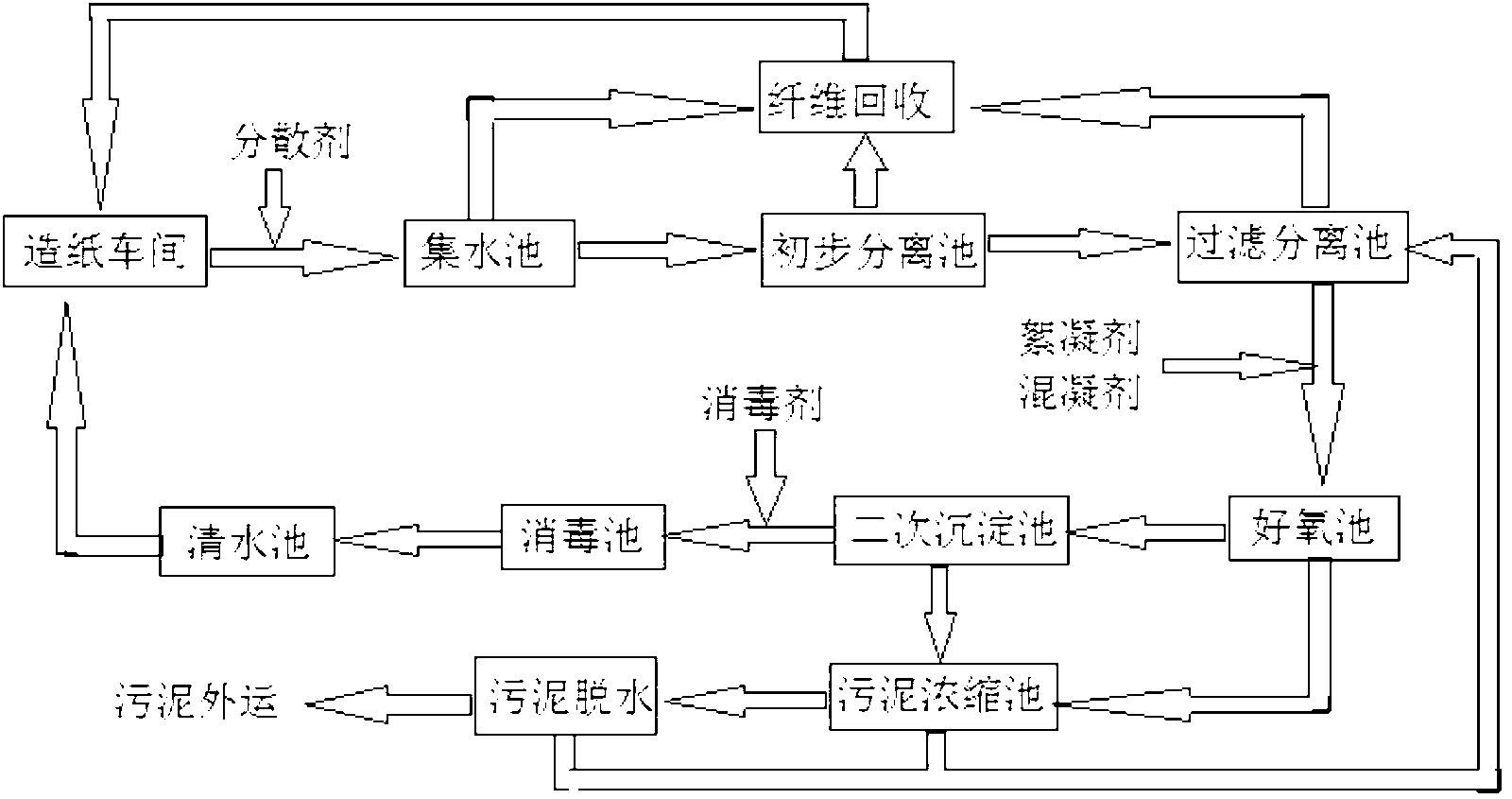

　　一種造紙污水零排放處理工藝，其特征在于：包括以下步驟：

　　a、將造紙車間的造紙污水引入集水池中，同時放入分散劑;

　　b、將步驟a的出水引入初步分離池;

　　c、將步驟b的出水引入過濾分離池中;

　　d、將集水池、初步分離池和過濾分離池沉淀在池底的纖維回收， 返回造紙車間;

　　e、將步驟c的出水引入好氧池中，同時放入混凝劑和絮凝劑;

　　f、將步驟e的出水引入二次沉淀池中;

　　g、將好氧池和二次沉淀池的污泥撈出放入濃縮池中，上層水排 入過濾分離池，下層污泥進行脫水處理，然后污泥外運，水排入過濾 分離池;

　　h、就步驟f的出水引入消毒池，同時加入消毒劑;

　　i、將步驟h的出水排入清水池儲存，需要要通過水泵提升至造紙 車間。

　　進一步的，為了防止過濾分離池的木質纖維等其他懸浮物進入下 一道工序，所述的過濾分離池壁上有過濾網布。

　　再進一步的，為了使過濾分離池的水能夠無阻礙的流入好氧池 中，所述的過濾網布距離過濾分離池壁的距離是4～6cm。

　　更進一步的，為了過濾干凈過濾分離池的懸浮物，所述的過濾網 布為2～4層。

　　上述步驟中，所述的分散劑為三聚磷酸鈉、六偏磷酸鈉、焦磷酸 鈉、三乙基己基磷酸、十二烷基硫酸鈉、甲基戊醇、纖維素衍生物中 的任何一種或幾種;所述的絮凝劑為聚丙酰胺、木素、焦硫酰胺中任 何一種或幾種;所述的混凝劑為六偏磷酸鹽、硫酸鋁、硫酸亞鐵、三 聚磷酸鹽、檸檬酸中的任何一種或幾種;所述的消毒劑為過氧乙酸。

　　本發明的有益效果在于：本發明工藝簡單、成本較低，并且通過 回收纖維，避免環境污染和節約了纖維的浪費，經過氧化處理和消毒 處理的出水夠直接達到國家新排放的標準，同時通過回流處理后水， 不僅節約生產用水，同時避免了分散劑、混凝劑、絮凝劑的浪費和二 次污染，再使用處理水進行造紙加工的污水使，可以減少分散劑、混 凝劑、絮凝劑的使用，本發明處理污泥外排以外，其他都進行分離再 利用，使對環境的污染降低到最小化。
