申請日2013.10.13

　　公開(公告)日2014.01.22

　　IPC分類號C02F9/04; C02F1/28; C02F103/16; C02F1/42; C02F1/52

　　摘要

　　本發明公開了高頻電路板電鍍廢水化學處理水的回用方法，一，廢水由電鍍缸內通過清洗板后進入清洗缸Ⅰ水清洗，通過清洗缸Ⅰ溢流口溢流進入回收缸Ⅰ，然后依次進入清洗缸Ⅱ、回收缸Ⅱ、清洗缸Ⅲ、回收缸Ⅲ，通過斜管沉淀池沉淀后進入活性碳吸附塔吸附后;二，斜管沉淀池沉淀，活性碳吸附塔吸附后將水中的雜質直接分離，以H+離子置換水中的陽離子，以O(shè)H-根離子置換水中的陰離子，置換出的H++OH-=H2O;三，然后將經過活性碳吸附塔內吸附的水一部分回流到清洗缸Ⅰ和清洗缸Ⅲ，另一部分排至收集回收池，采用化學法進行處理，處理后的清洗液經細沙過濾可以再次使用，最后將過濾后的水也回流到清洗缸Ⅰ、清洗缸Ⅲ，水回用使用。

　　權利要求書

　　1.一種高頻電路板電鍍廢水化學處理水的回用方法，它包括以下步驟：

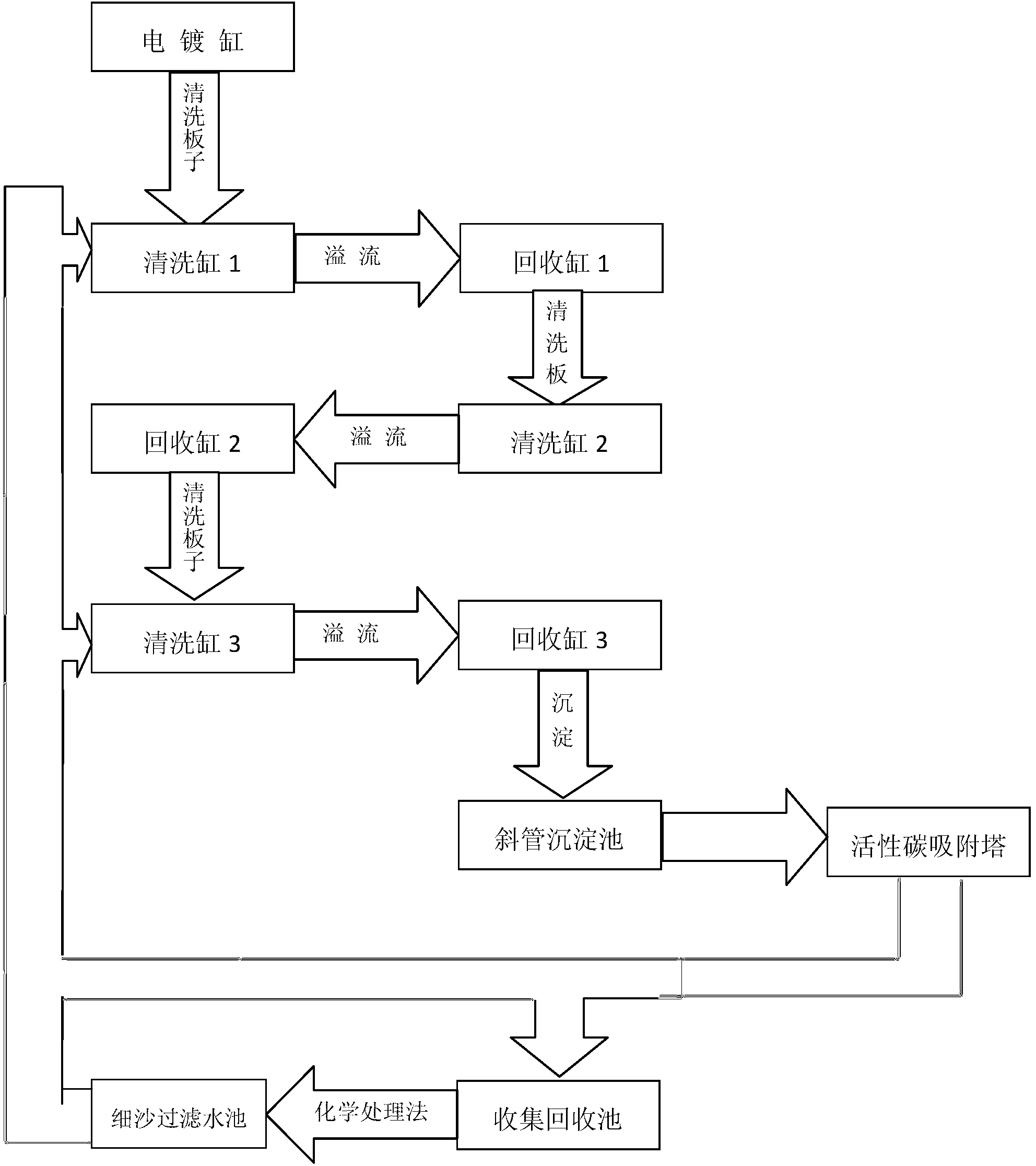

　　步驟一，廢水由電鍍缸內通過清洗板后進入清洗缸Ⅰ水清洗，通過清洗缸 Ⅰ溢流口溢流進入回收缸Ⅰ，然后依次進入清洗缸Ⅱ、回收缸Ⅱ、清洗缸Ⅲ、 回收缸Ⅲ，通過斜管沉淀池沉淀后進入活性碳吸附塔吸附;

　　步驟二，斜管沉淀池沉淀，活性碳吸附塔吸附后將水中的雜質直接分離， 以H+離子置換水中的陽離子，以O(shè)H-根離子置換水中的陰離子，置換出的H++OH-=H2O;

　　步驟三，然后將經過活性碳吸附塔內吸附的水一部分回流到清洗缸Ⅰ和清 洗缸Ⅲ，另一部分排至收集回收池，采用化學法進行處理，處理后的清洗液經 細沙過濾可以再次使用，最后將過濾后的水也回流到清洗缸Ⅰ、清洗缸Ⅲ，水 回用使用。

　　2.根據權利要求1所述的高頻電路板電鍍廢水化學處理水的回用方法，其 特征是步驟三中化學法處理采用硫酸亞鐵處理高頻電路板電鍍銅廢水，將銅還 原為Cu2O，而鐵是以二價或三價氫氧化物形式存在，利用鐵的氫氧化物的凝聚 作用，將Cu2O吸附，斜管沉淀后網捕，從而達到除銅的目的，發生的主要反應 式為：

　　2CuSO4+2OH-+2e-=Cu2O+2SO42--+H2O，

　　處理掉Cu2-后的廢水經加堿調整PH后可由細沙過濾澄清后返回至清洗缸當清水 用。

　　說明書

　　高頻電路板電鍍廢水化學處理水的回用方法

　　技術領域

　　本發明涉及電鍍廢水的化學處理，尤其是一種高頻電路板電鍍廢水化學處 理水的回用方法.

　　背景技術

　　節能減排技術是當前電路板行業的前沿技術，電路板電鍍廢水現用的較多 的是膜分離技術法、生物法、沉淀法等方法，對處理不同廢水(鍍銅、鍍錫等) 要用到不同的物料(比如膜分離技術要用到不同的生物膜，每種生物膜的價格 相當昂貴)，要加多套反滲透系統，并定期換膜，導致運行廢水處理設備的成本 較大，高頻電路板電鍍工藝簡單，工藝時間短，產生的廢水如利用廢水處理設 備處理，成本較高，水還無法回用。

　　發明內容

　　本發明提供了一種高頻電路板電鍍廢水化學處理水的回用方法，通過本發 明方法處理后，水可以再次回用，達到減少廢水用量70%-80%，減少污水處理 量50%-60%，運行成本比其他廢水處理方法能降低90%。

　　本發明采用了以下技術方案：一種高頻電路板電鍍廢水化學處理水的回用 方法，它包括以下步驟：步驟一，1、廢水由電鍍缸內通過清洗板后進入清洗缸 Ⅰ水清洗，通過清洗缸Ⅰ溢流口溢流進入回收缸Ⅰ，然后依次進入清洗缸Ⅱ、 回收缸Ⅱ、清洗缸Ⅲ、回收缸Ⅲ，通過斜管沉淀池沉淀后進入活性碳吸附塔吸 附后;步驟二，斜管沉淀池沉淀，活性碳吸附塔吸附后將水中的雜質直接分離， 以H+離子置換水中的陽離子，以O(shè)H-根離子置換水中的陰離子，置換出的H++OH-=H2O;步驟三，然后將經過活性碳吸附塔內吸附的水一部分回流到清洗缸Ⅰ和 清洗缸Ⅲ，另一部分排至收集回收池，采用化學法進行處理，處理后的清洗液 經細沙過濾可以再次使用，最后將過濾后的水也回流到清洗缸Ⅰ、清洗缸Ⅲ， 水回用使用。

　　本發明步驟三中化學法處理采用硫酸亞鐵處理高頻電路板電鍍銅廢水，將 銅還原為Cu2O，而鐵是以二價或三價氫氧化物形式存在，利用鐵的氫氧化物的 凝聚作用，將Cu2O吸附，斜管沉淀后網捕，從而達到除銅的目的，發生的主要 反應式為：

　　2CuSO4+2OH-+2e-=Cu2O+2SO42--+H2O，

　　處理掉Cu2-后的廢水經加堿調整PH后可由細沙過濾澄清后返回至清洗缸當清水 用。

　　本發明具有以下有益效果：采用了以上技術方案后，本發明能使高頻電路 板電鍍清洗工序產生的廢水做到零排放或微排放，在不經過污水處理系統的情 況下，水可以再次回用，達到減少廢水用量70%-80%，減少污水處理量50% -60%，運行成本比其他廢水處理方法能降低90%，回用水制備使用的酸堿再用 于污水處理，不產生費用，清洗缸中清洗水多次循環使用后，在重金屬富集到 一定濃度后(不符合清洗水標準)將清洗缸中的廢水通過斜管沉淀，活性碳吸 附后排至收集回收池，采用化學法進行處理，處理后的清洗液經細沙過濾可以 再次使用，從而達到了電鍍廢水零排放的目的。
