申請日2013.10.14

　　公開(公告)日2016.04.27

　　IPC分類號B01D53/78; B01D53/48; B01D36/04

　　摘要

　　本發明公開了一種濕法煙氣脫硫廢水處理系統的廢水供應系統，由石膏旋流站、真空皮帶脫水機、一級濾液接收箱、二級濾液接收箱、廢水儲存箱、廢水輸送泵、真空泵組成;本發明通過濕法煙氣脫硫廢水處理系統廢水供應工藝的改進，免去了廢水旋流站、廢水旋流站供給箱和泵的設置，同時減少了廢水處理系統的容量以及藥劑的投加量，降低了投資和運行費用。另外，進入廢水處理系統的廢水含固量降低，可以減少固體廢物的產生，避免了資源浪費。

　　權利要求書

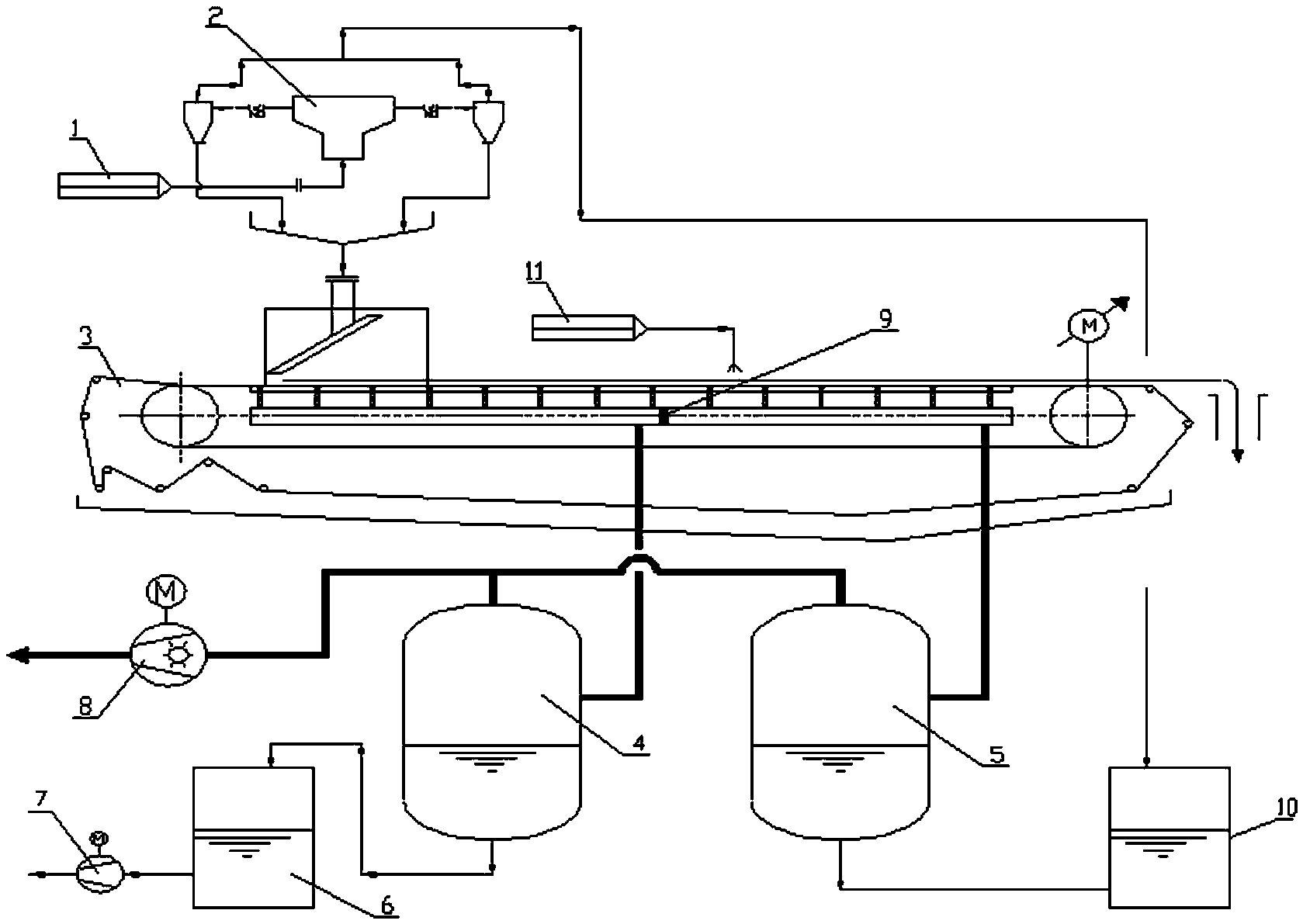

　　1.一種濕法煙氣脫硫廢水處理系統廢水供應系統，由石膏旋流站(2)、真空皮帶脫水機(3)、一級濾液接收箱(4)、二級濾液接收箱(5)、廢水儲存箱(6)、廢水輸送泵(7)、真空泵(8)組成，其特征在于：石膏漿液(1)進入石膏旋流站(2)的進料口，石膏旋流站(2)的溢流口與回用水箱(10)的頂部相連通，石膏旋流站(2)的底流與真空皮帶脫水機(3)的進料口相連通，真空皮帶脫水機(3)的濾液管被真空隔離板(9)分成兩部分，分別直接與一級濾液接收箱(4)和二級濾液接收箱(5)的上半部相連通，一級濾液接收箱(4)的底部與廢水儲存箱(6)的下半部相連通，廢水輸送泵(7)的入口與廢水儲存箱(6)的下半部相連通，廢水輸送泵(7)的出口與廢水處理系統相連通，一級濾液接收箱(4)、二級濾液接收箱(5)分別直接與真空泵(8)相連通，二級濾液接收箱(5)的底部與回用水箱(10)的下半部相連通，回用水箱的漿液返回脫硫系統回用。

　　說明書

　　濕法煙氣脫硫廢水處理系統廢水供應工藝

　　技術領域

　　本發明屬于濕法煙氣脫硫設備配置的技術領域，具體涉及一種用于濕法煙氣脫硫領域廢水處理系統的廢水供應工藝。

　　背景技術

　　濕法煙氣脫硫系統中，隨著運行時間的推移，氯離子濃度會不斷上升，重金屬也會富集，從而腐蝕脫硫系統中的相關設備并影響石膏品質。為了保護脫硫系統不被腐蝕并降低石膏中的重金屬含量，必須定期排放一定量脫硫廢水進入廢水處理系統，使脫硫系統中的氯離子和重金屬濃度維持在可接受范圍內。目前該領域傳統的廢水處理系統廢水供應工藝如下：石膏漿液接入石膏旋流站，石膏旋流溢流的大部分以及底流經真空皮帶機后產生的全部濾液都進入回用水箱，返回脫硫系統回用，有一小部分石膏旋流站溢流被接入廢水旋流站供給箱，通過廢水旋流站供給泵送至廢水旋流站進行再次旋流分離，廢水旋流站底流進入回用水箱，返回脫硫系統回用，溢流進入廢水儲存箱，供給廢水處理系統。該工藝問題在于：廢水旋流站溢流含固量在3.0%左右，大量的石膏被帶入廢水處理系統，會增加廢水處理系統的固體負荷，增大設備容量需求，增加投資費用;為達到處理效果，需投加大量藥劑，提高了運行成本;同時，經廢水處理系統加藥處理后產生的石膏餅中含有重金屬和藥劑，不能進行綜合回收利用，只能外運填埋，使固廢量增加，造成資源浪費。

　　發明內容

　　為了克服廢水處理系統供應的廢水含固量高的問題，本發明提出了一種用于濕法煙氣脫硫領域的廢水處理系統廢水供應工藝。該工藝?yán)�用真空皮帶脫水機一級濾液作為廢水處理系統的源水，降低廢水處理系統的固體負荷，降低系統投資和運行費用，減少固體廢物的產生。具體技術方案為：

　　一種濕法煙氣脫硫廢水處理系統廢水供應系統，由石膏旋流站、真空皮帶脫水機、一級濾液接收箱、二級濾液接收箱、廢水儲存箱、廢水輸送泵、真空泵組成，石膏漿液進入石膏旋流站的進料口，石膏旋流站的溢流口與回用水箱的頂部相連通，石膏旋流站的底流與真空皮帶脫水機的進料口相連通，真空皮帶脫水機的濾液管被真空隔離板分成兩部分，分別與一級濾液接收箱和二級濾液接收箱的上半部相連通，一級濾液接收箱的底部與廢水儲存箱的下半部相連通，廢水輸送泵的入口與廢水儲存箱的下半部相連通，廢水輸送泵的出口與廢水處理系統相連通，二級濾液接收箱的底部與回用水箱的下半部相連通，回用水箱的漿液返回脫硫系統回用。

　　一種利用上述濕法煙氣脫硫廢水處理系統廢水供應系統供應廢水的方法，包括如下步驟：

　　a.將石膏旋流站(2)溢流漿液全部接入回用水箱(10)，返回脫硫系統回用;

　　b.將真空皮帶脫水機(3)的濾液管通過真空隔離板(9)分成兩段，使濾液分成未經石膏餅沖洗水(11)稀釋的一級濾液和經石膏餅沖洗水(11)稀釋的二級濾液兩部分;

　　c.將一級濾液接入廢水儲存箱(6)，然后通過廢水輸送泵(7)輸送到脫硫廢水處理系統進行處理。

　　本發明通過濕法煙氣脫硫廢水處理系統廢水供應工藝的改進，免去了廢水旋流站、廢水旋流站供給箱和泵的設置，同時減少了廢水處理系統的容量以及藥劑的投加量，降低了投資和運行費用。另外，進入廢水處理系統中廢水含固量的降低，可以減少固體廢物的產生，避免了資源浪費。
