申請日2014.11.08

　　公開(公告)日2015.04.29

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及一種新型污水處理系統，屬于污水處理技術領域，它解決了現有技術中的新型污水處理系統處理效果差的問題。本新型污水處理系統包括依次首尾相接的混凝沉淀池、UASB反應器、生物接觸氧化池、曝氣生物濾池、監測水箱，混凝沉淀池一側設有進水口，監測水箱一側設有出水口。本新型污水處理系統通過分別設置混凝沉淀池、UASB反應器、生物接觸氧化池、曝氣生物濾池，可有效出去多種污水中的有機物，達到全方位去除污水中污染物的效果，其處理能力強。

　　權利要求書

　　1.一種新型污水處理系統，其特征在于，包括依次首尾相接的混凝沉淀 池、UASB反應器、生物接觸氧化池、曝氣生物濾池、監測水箱，所述的混凝 沉淀池一側設有進水口，所述的監測水箱一側設有出水口。

　　2.根據權利要求1所述的新型污水處理系統，其特征在于，所述的混凝 沉淀池的進水口處還設有加藥單元，所述的加藥單元包括溶藥箱、溶藥罐、 計量泵，所述的計量泵的出料口進入混凝沉淀池。

　　3.根據權利要求2所述的新型污水處理系統，其特征在于，所述的混凝 沉淀池包括藥劑攪拌部和沉淀部，所述的沉淀部設有若干個沉降折板，所述 的藥劑攪拌部設有電機和攪拌軸，所述的電機輸出軸與攪拌軸連接，所述的 攪拌軸上設有攪拌葉片。

　　4.根據權利要求1或2或3所述的新型污水處理系統，其特征在于，所 述的混凝沉淀池與UASB反應器之間還設有中間水箱和提升泵。

　　5.根據權利要求1或2或3所述的新型污水處理系統，其特征在于，所 述的UASB反應器內還設有循環泵，所述的循環泵的兩端分別連接UASB反應 器的底部和頂部。

　　6.根據權利要求1或2或3所述的新型污水處理系統，其特征在于，所 述的生物接觸氧化池和曝氣生物濾池之間還設有空壓機，所述的空壓機的出 氣口分別連接于生物接觸池和曝氣生物濾池的底部。

　　說明書

　　一種新型污水處理系統

　　技術領域

　　本實用新型屬于污水處理技術領域，特別涉及一種菌藻共生新型污水處理 系統。

　　背景技術

　　目前，污水處理主要包括受污染的景觀水體、河道水體、分散式的生活 污水、洗浴廢水等，其主要的處理方法有：物化處理方法、活性污泥/生物膜 處理方法、生態處理方法、土地處理方法等。

　　物化處理方法主要包括化學混凝法、過濾法、沉淀法等處理方法，其主 要機理是利用物理或化學方法將污染物通過沉淀/截留的原理去除，使得污水 得到凈化。這種方法效果快，運行穩定，但是運行成本比較高，且處理后的出 水往往需要進一步處理才能達標。

　　活性污泥/生物膜處理方法主要是利用微生物(細菌)在厭氧或好氧的條 件下發生生物化學反應，將污水中的污染物降解去除。這種方法應用普通，產 生各種各樣的工藝與技術。其優點是運行控制技術成熟，主要缺點是應用于分 散式污水處理時，其運行過程中的曝氣、攪拌等環節耗能較多，處理成本仍較 高。

　　通過細菌進行污水處理時對污水中的氮、磷等降解能力差，因此無法對 于工業污水進行有效處理，無法達到最優的污水處理效果。

　　發明內容

　　本實用新型的目的是針對現有的技術存在上述問題，提出了一種處理能力 強的新型污水處理系統。

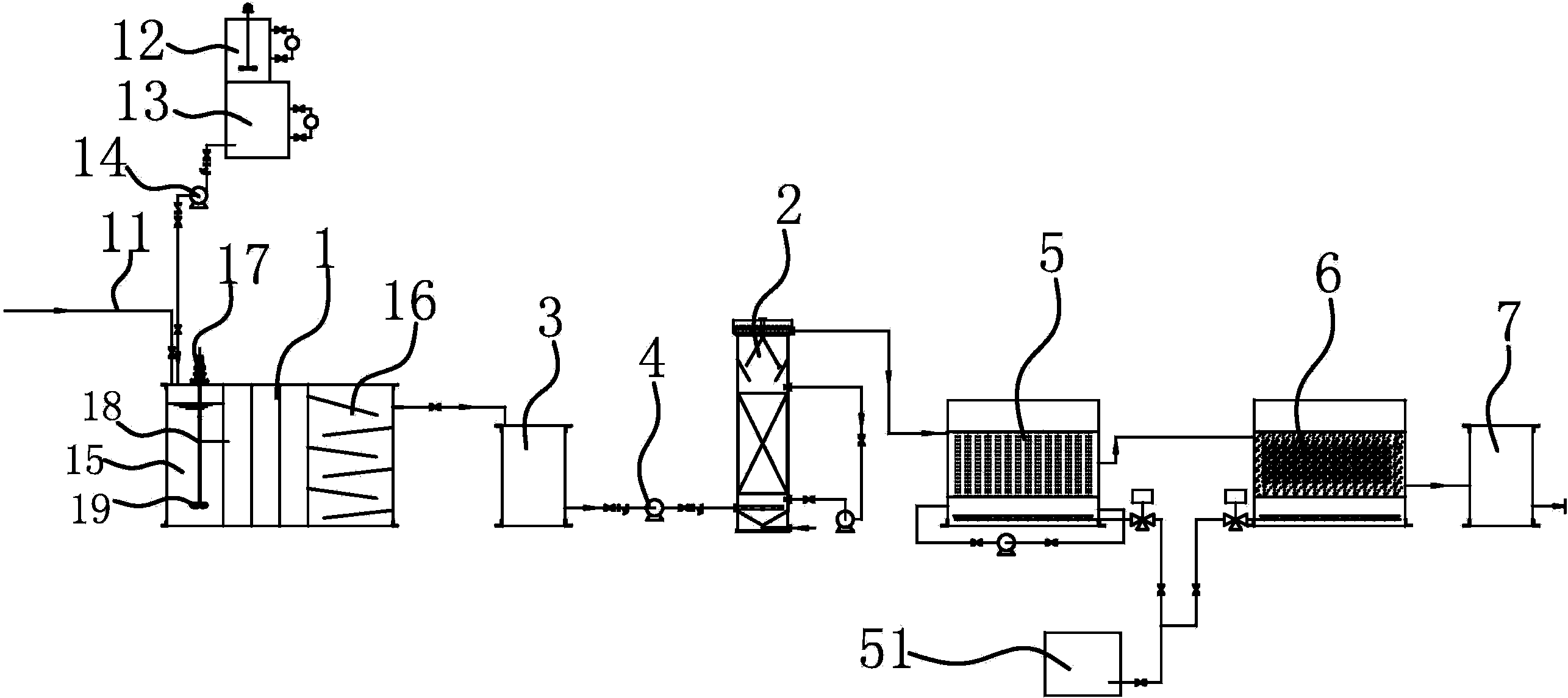

　　本實用新型的目的可通過下列技術方案來實現：一種新型污水處理系統， 其特征在于，包括依次首尾相接的混凝沉淀池、UASB反應器、生物接觸氧化池、 曝氣生物濾池、監測水箱，所述的混凝沉淀池一側設有進水口，所述的監測水 箱一側設有出水口。

　　混凝沉淀池的作用是混凝劑的作用下，使廢水中的膠體和細微懸浮物凝聚 成絮凝體，然后予以分離除去，它既可以降低原水的濁度、色度等水質的感觀 指標，又可以去除多種有毒有害污染物。

　　UASB反應器也叫上流式厭氧污泥床反應器，它是一種處理污水的厭氧生物 方法，又叫升流式厭氧污泥床，污水自下而上通過UASB。反應器底部有一個高 濃度、高活性的污泥床，污水中的大部分有機污染物在此間經過厭氧發酵降解 為甲烷和二氧化碳。

　　生物接觸氧化池是指在有氧的條件下，微生物在填料上掛膜生長，微生物 以廢水中的有機物為碳源維持自身生長。微生物固定生長的方式可以避免生化 池里的活性污泥大量流失，可以保證生化池中生物相及微生物濃度，從而保證 處理效果，降低二沉池的處理負荷。

　　曝氣生物濾池是一種新型生物膜法污水處理工藝，該工藝具有去除SS、COD、 BOD、硝化、脫氮、除磷、去除AOX(有害物質)的作用，它是集生物氧化和截 留懸浮固體一體的新工藝。

　　完成上述污水處理后，為再次檢測污水中有機物的含量，需要設置監測水 箱，用于儲存處理完成的污水，進行實時或定期的監測，保證污水處理完全， 防止系統中某個污水處理部件出故障影響整體污水處理效果。監測合格后方可 排放。

　　在上述的新型污水處理系統中，所述的混凝沉淀池的進水口處還設有加藥 單元，所述的加藥單元包括溶藥箱、溶藥罐、計量泵，所述的計量泵的出料口 進入混凝沉淀池。溶藥箱的藥劑加入溶藥罐內進行溶解后通過計量泵控制加藥 量后進入混凝沉淀池。

　　在上述的新型污水處理系統中，所述的混凝沉淀池包括藥劑攪拌部和沉淀 部，所述的沉淀部設有若干個沉降折板，所述的藥劑攪拌部設有電機和攪拌軸， 所述的電機輸出軸與攪拌軸連接，所述的攪拌軸上設有攪拌葉片。

　　在上述的新型污水處理系統中，所述的混凝沉淀池與UASB反應器之間還設 有中間水箱和提升泵。中間水箱用于搜集經過混凝沉淀池沉淀后的污水，并通 過提升泵為中間水箱內的污水提供動力，使之順利輸送至UASB反應器內。

　　在上述的新型污水處理系統中，所述的UASB反應器內還設有循環泵，所述 的循環泵的兩端分別連接UASB反應器的底部和頂部。通過循環泵對UASB反應 器內的污水進行反復泵送，增加污水在UASB反應器內的反應時間，使得反應更 加充分。

　　在上述的新型污水處理系統中，所述的生物接觸氧化池和曝氣生物濾池之 間還設有空壓機，所述的空壓機的出氣口分別連接于生物接觸池和曝氣生物濾 池的底部。

　　與現有技術相比，本新型污水處理系統通過分別設置混凝沉淀池、UASB反 應器、生物接觸氧化池、曝氣生物濾池，可有效出去多種污水中的有機物，達 到全方位去除污水中污染物的效果，其處理能力強。
