申請日2013.09.29

　　公開(公告)日2014.03.26

　　IPC分類號C02F1/48; C02F5/00

　　摘要

　　本發明公開了一種基于單片機的掃頻式電子水處理系統，包括電源模塊、單片機、液晶顯示模塊、DDS芯片、一級放大電路、二級放大電路和信號發射模塊;所述電源模塊、液晶顯示模塊和DDS芯片分別連接單片機，DDS芯片、一級放大電路、二級放大電路和信號發射模塊依次連接。本發明采用了電磁波除垢技術，采用單片機控制DDS芯片產生6-12MHz的400V左右的高頻信號用以除垢，具有顯著的殺菌滅藻功能，同時一定頻率范圍的高頻信號又滿足了不同水質，不同濃度水垢的處理要求，水垢處理更加徹底，節約人力物力，同時，也可以按照某一特定水質的除垢最佳效果要求而設定在6MHz-12MHz的某一個頻率上，使除垢效果更佳。

　　權利要求書

　　1.一種基于單片機的掃頻式電子水處理系統，其特征在于：包括電源模塊、單片機、液晶顯示模塊、DDS芯片、一級放大電路、二級放大電路和信號發射模塊;所述電源模塊、液晶顯示模塊和DDS芯片分別連接單片機，DDS芯片、一級放大電路、二級放大電路和信號發射模塊依次連接。

　　2.根據權利要求1所述的一種基于單片機的掃頻式電子水處理系統，其特征在于：所述單片機控制DDS芯片產生 6MHz-12MHz的高頻信號。

　　3.根據權利要求1所述的一種基于單片機的掃頻式電子水處理系統，其特征在于：所述DDS芯片產生信號的頻率以6MHz為起點，以0.5MHz為增幅按一定的時間間隔進行掃頻，遞增到12MHz，然后回到6MHZ，再以0.5MHz為增幅按一定的時間間隔進行掃頻，遞增到12MHz，按這樣的規律循環變化。

　　4.根據權利要求1所述的一種基于單片機的掃頻式電子水處理系統，其特征在于：所述一級放大電路把50mv放大到10v-15v，二級放大電路將一級放大電路放大后的10v左右的電壓放大至400V。

　　5.根據權利要求1所述的一種基于單片機的掃頻式電子水處理系統，其特征在于：所述單片機采用STC89C52芯片，DDS芯片采用AD9851芯片。

　　6.根據權利要求1-5所述的一種基于單片機的掃頻式電子水處理系統，其特征在于：所述信號發射模塊包括信號線(1)、導線管(2)、反射極板(3)、圓極化天線(4)、托架(5)、天線固定桿(6)、防熱非金屬橢球體密封腔前半部(7)、防熱非金屬橢球體密封腔后半部(8)、管道(9)、通風底座(10)、通風孔(11)、儀器保護箱外殼(12)掃頻式電子水處理儀器電路板(13);所述信號線(1)連接掃頻式電子水處理儀器電路板(13)，信號線(1)和掃頻式電子水處理儀器電路板(13)設在儀器保護箱(12)內;信號線(1)下有通風底座(10)，通風底座(10)設有通風孔(11);信號線(1)經通風底座(10)進入管道(9)內;在管道(9)內，信號線(1)經導線管(2)和圓極化天線(4)連接;圓極化天線(4)將高頻信號產生圓極化電磁波發射出去;反射極板(3)設在防熱非金屬橢球體密封腔前半部(7)內，將圓極化電磁波反射，增強圓極化電磁波的強度，同時也使圓極化電磁波發射有方向性;天線固定桿(6)將圓極化天線(4)固定在防熱非金屬橢球體密封腔前半部(7)內;防熱非金屬橢球體密封腔前半部(7)和防熱非金屬橢球體密封腔后半部(8)緊密連接;托架(5)將防熱非金屬橢球體密封腔前半部(7)和防熱非金屬橢球體密封腔后半部(8)固定在管道(9)內，有效防止管道(9)內水流沖擊;防熱非金屬橢球體密封腔前半部(7)和防熱非金屬橢球體密封腔后半部(8)形成橢球體形狀，有利于水體流動，減少管道(9)內水流的沖擊。

　　說明書

　　基于單片機的掃頻式電子水處理系統

　　技術領域

　　本發明涉及一種水處理設備，具體涉及一種基于單片機的掃頻式電子水處理系統及方法。

　　背景技術

　　目前在工業用水總量中，大部分用于工業冷卻，即作為工業冷卻水或冷凝水。據不完全統計，在石油、化工、電力、冶金等系統冷卻水占到總工業用水的60%～70%以上。在水資源日益緊張的今天，提高工業冷卻用水效率能有效降低水資源需求，緩解水資源壓力。

　　提高工業冷卻用水的效率最有效的辦法是重復利用循環冷卻水，但重復利用循環冷卻水會帶來的一個嚴重問題是鹽分的積累，而鹽分(含有鈉、鉀、鈣、鎂等鹽類離子)的積累會帶來換熱設備的結垢和腐蝕問題。而水質問題會引起材料使用壽命縮短以及設備無法完全高效運行。因此，為了防止水質問題使工業設備始終處于理想狀態必須進行工業水處理，目前水處理方式大體可分為機械處理、化學處理生物處理等，其中化學處理應用得較為廣泛采用，酸洗等傳統方法雖然可以完成用水設備的除垢與除銹任務，但這無疑嚴重影響設備的使用壽命并危及工作人員的身體健康。許多地方和單位采取往用水設備中加入化學藥劑的方法，效果顯著因而廣受歡迎，可是目前在多數情況下該加藥過程仍采用人工方式費工費時且加藥時間和加藥量難以準確把握。不僅會降低污水排放管道的壽命，更會污染水資源。

　　近些年來，國內外不斷研究發明出不同的電子水處理器等高科技產品，但技術還不夠成熟，存在不同的缺點，一些水垢處理方法較繁瑣同時人力參與的也很難達到理想的效果，比如一些設備要定時檢查水垢濃度，確定信號頻率等一些指標。所以當務之急是研究既能處理水垢同時又綠色的工業水垢處理設備，同時要求這樣的設備能滿足不同水質，不同濃度水垢等的要求。

　　發明內容

　　本發明的目的是提供一種基于單片機的掃頻式電子水處理系統及方法，采用了電磁波除垢技術，采用單片機控制DDS芯片產生6-12MHZ的400V左右的高頻信號用以除垢，具有顯著的殺菌滅藻功能，同時一定頻率范圍的高頻信號又滿足了不同水質，不同濃度水垢的處理要求，水垢處理更加徹底，節約人力物力。

　　本發明采用以下技術方案：

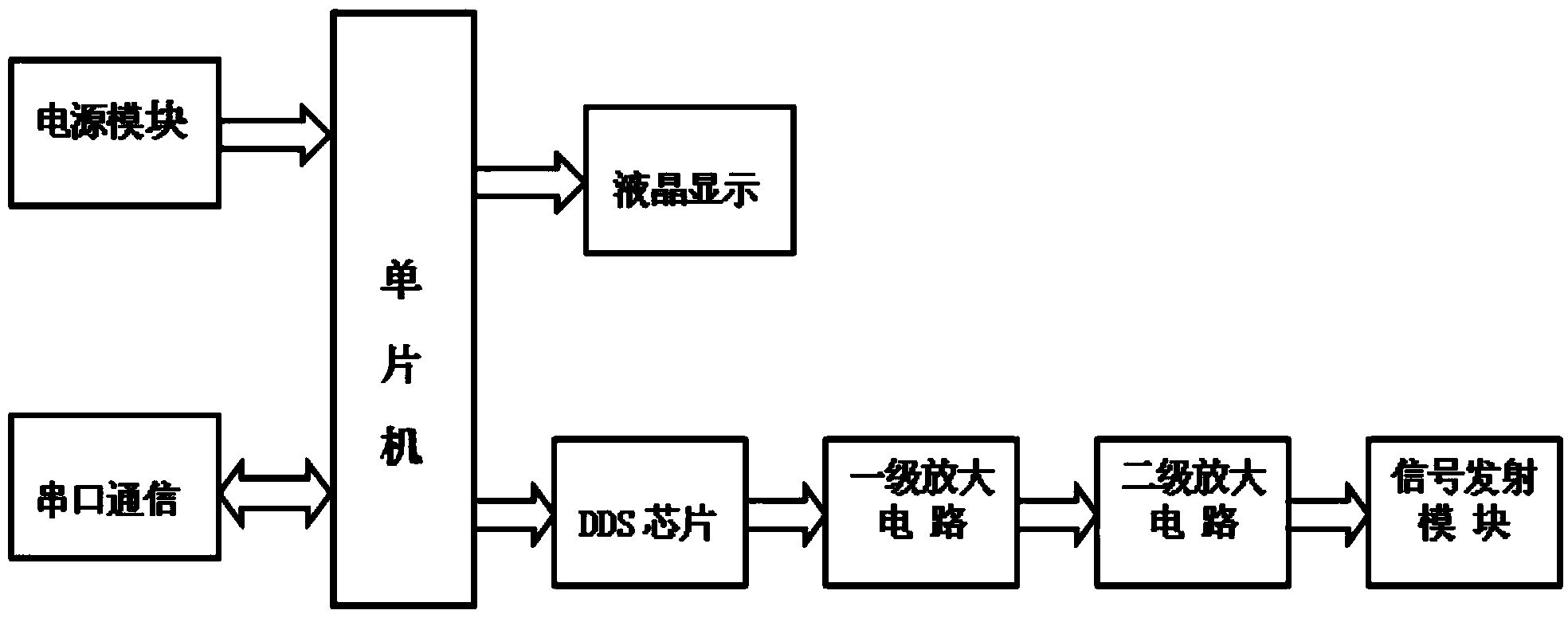

　　一種基于單片機的掃頻式電子水處理系統，其中，包括電源模塊、單片機、液晶顯示模塊、數字高頻信號產生模塊(DDS)、一級放大電路、二級放大電路和信號發射模塊;所述電源模塊、液晶顯示模塊和數字高頻信號產生模塊(DDS)分別連接單片機，DDS芯片、一級放大電路、二級放大電路和信號發射模塊依次連接。

　　作為優選，所述單片機控制DDS芯片產生 6MHz-12MHz的高頻信號。

　　作為優選，所述DDS芯片產生信號的頻率以6MHz為起點，以0.5MHz為增幅按一定的時間間隔進行掃頻，遞增到12MHz，然后回到6MHZ，再以0.5MHz為增幅按一定的時間間隔進行掃頻，遞增到12MHz，按這樣的規律循環變化。同時，也可以按照某一特定水質的除垢最佳效果要求而設定在6MHz--12MH的某一個頻率點上，使除垢效果更佳。

　　作為優選，所述一級放大電路把50mv放大到10v-15v，二級放大電路將一級放大電路放大后的10v左右的電壓放大至400V。

　　所述一級放大電路由兩部分電路組成。其中一級放大電路又由兩部分電路組成：第一部分電路是一個互補對稱推挽功放電路，由R1、R2、D1、D2、U3、U4和電容C6組成;第二部分電路是一個由R3、R4、R5、R6、R7、R8、U5組成的運放電路，把由第一部分的兩只三極管輪流放大后的信號進行放大，再重新合成完整的輸出信號Vout1。在信號輸出端接電容C6，便于調整適宜的信號輸出。

　　所述二級電路主要是PA85放大模塊，包括放大芯片U7、電阻R9—R18、電容C7、二極管D1、二極管D2、三極管Q2、三極管Q3、場效應管Q1和場效應管Q4。二級放大電路將一級放大后的10v左右的電壓放大至400v左右。二級放大電路中引入了交流電壓串聯負反饋。這樣，電路即可以穩定輸出電壓又可以提高輸入電阻。

　　作為優選，所述單片機采用STC89C52芯片，DDS芯片采用AD9851芯片。

　　作為優選，所述信號發射模塊包括信號線(1)、導線管(2)、反射極板(3)、圓極化天線(4)、托架(5)、天線固定桿(6)、防熱非金屬橢球體密封腔前半部(7)、防熱非金屬橢球體密封腔后半部(8)、管道(9)、通風底座(10)、通風孔(11)、儀器保護箱外殼(12)掃頻式電子水處理儀器電路板(13);所述信號線(1)連接掃頻式電子水處理儀器電路板(13)，信號線(1)和掃頻式電子水處理儀器電路板(13)設在儀器保護箱(12)內;信號線(1)下有通風底座(10)，通風底座(10)設有通風孔(11);信號線(1)經通風底座(10)進入管道(9)內;在管道(9)內，信號線(1)經導線管(2)和圓極化天線(4)連接;圓極化天線(4)將高頻信號產生圓極化電磁波發射出去;反射極板(3)設在防熱非金屬橢球體密封腔前半部(7)內，將圓極化電磁波反射，增強圓極化電磁波的強度，同時也使圓極化電磁波發射有方向性;天線固定桿(6)將圓極化天線(4)固定在防熱非金屬橢球體密封腔前半部(7)內;防熱非金屬橢球體密封腔前半部(7)和防熱非金屬橢球體密封腔后半部(8)緊密連接;托架(5)將防熱非金屬橢球體密封腔前半部(7)和防熱非金屬橢球體密封腔后半部(8)固定在管道(9)內，有效防止管道(9)內水流沖擊;防熱非金屬橢球體密封腔前半部(7)和防熱非金屬橢球體密封腔后半部(8)形成橢球體形狀，有利于水體流動，減少管道(9)內水流的沖擊。

　　圓極化波天線的外殼為橢球形耐高溫非金屬材質，圓極化波天線的螺旋天線是由導電性能良好的金屬螺旋線組成，用同軸線饋電，同軸線的心線和螺旋線的一端相連接，同軸線的外導體則和地相連接。圓極化波天線的保護部分采用了橢球體高溫非金屬材質，而不是長方體，這樣可以減小水的沖擊力，使天線更加牢固，而發出的電磁波信號不會受到影響。

　　本發明的有益效果為：

　　本發明不僅可以應用于火力發電廠的冷、熱水循環系統，還可以應用于印染、皮革、電鍍、焦化、釀造等領域。與傳統的除垢方法比，本發明具有以下優點：

　　1、本發明比傳統的設備和方法能產生更好的防垢、除垢、殺菌滅藻的效果，大大節省日趨寶貴的水資源，不僅節約了人力物力，而且避免了環境污染，具有巨大的社會效益和經濟效益。

　　2、本發明通過在主機和副機之間傳遞高頻信號，用單片機控制產生高頻信號，經放大器處理后傳入水中,在水中產生一個頻率、強度都按一定規律變化的感應電磁場,利用其產生的高頻交變電磁場，使水的物理性能發生改變，以達到除垢凈水效果，打破了單一頻率的限制，提供了從6MHz到12MHz以0.5MHz為變化幅度的高頻信號掃頻功能，除垢效果明顯優于傳統的電子水處理設備，而且設備性能穩定，日常運營費用低。

　　3、本發明不僅可以廣泛應用于工業、民用冷卻、循環水系統、熱水系統和生活用水系統，在化工廠、化肥廠、制藥廠、紡織廠、熱力發電廠的冷卻水系統，中央空調冷卻水、冷媒水系統、供暖水系統都能有良好而穩定的防垢、除垢、殺菌滅藻、防腐阻銹、節能環保的效果。

　　4、圓極化天線是由一系列圓形金屬板組成，產生圓極化的高頻電磁波。由于圓極化波更適合在運動和方向不斷變化的空間里面?zhèn)鞑�，因此，本發明的圓極化電磁波發射裝置更有利于電磁波在金屬管道中進行傳播。
