申請日2013.10.14

　　公開(公告)日2015.01.14

　　IPC分類號C02F3/00; C02F11/04

　　摘要

　　本發明公開了厭氧+低溶解氧剩余污泥水解發酵產酸的裝置和方法。所述裝置包括：氮氣機、剩余污泥水解發酵反應器、空壓機、剩余污泥產酸反應器、碳源貯存池，其中剩余污泥水解發酵反應器為一密封池體，設進泥管、攪拌器和發酵液輸出管;剩余污泥產酸反應器為一密封池體，設發酵液輸入管、攪拌器和碳源輸出管;碳源貯存池為一敞開池體，設出水管、排泥管。所述方法為：剩余污泥首先進入水解發酵反應器發生細胞破壁并釋放出大分子有機物，在水解與發酵菌的作用下大分子有機物轉為小分子有機物;而后進入產酸反應器，在產酸菌的作用下小分子有機物轉為短鏈脂肪酸(SCFAs);而后進入碳源貯存池;重復以上作用，最終SCFAs長期高效地產出。

　　權利要求書

　　1.厭氧及低溶解氧剩余污泥水解發酵產酸的裝置實現剩余污泥發酵產酸的方 法，應用如下裝置，該裝置設有氮氣機(1)、剩余污泥水解發酵反應器(2)、空 壓機(3)、剩余污泥產酸反應器(4)、碳源貯存池(5)、可編程過程控制器(6);

　　所述氮氣機(1)聯合第一氣體流量計(1.1)、第一氣量調節閥(1.2)、第一 曝氣頭(1.3)構成曝氮氣系統，通過曝氣管路與剩余污泥水解發酵反應器(2) 連接;

　　所述剩余污泥水解發酵反應器(2)為一封閉池體，設有進泥泵(2.1)、進 泥管(2.2)、第一攪拌器(2.3)、發酵液輸出管(2.4)、第一電動閥(2.5)，內設 有pH傳感器(2.6)、第一溶解氧DO傳感器(2.7)，上述傳感器分別與pH測定 儀(2.8)、第一DO測定儀(2.9)連接，第一電動閥(2.5)設在發酵液輸出管 (2.4)上;

　　所述空壓機(3)聯合第二氣體流量計(3.1)、第二氣量調節閥(3.2)和第 二曝氣頭(3.3)構成曝氣系統，通過曝氣管路與剩余污泥產酸反應器(4)連接;

　　所述剩余污泥產酸反應器(4)為一封閉池體，設有發酵液輸入管(4.1)， 通過發酵液輸出管(2.4)、發酵液輸入管(4.1)與剩余污泥水解發酵反應器(2) 連接，另設有第二攪拌器(4.2)、碳源輸出管(4.3)、第二電動閥(4.4)，內設 有第二溶解氧DO傳感器(4.5)，上述傳感器(4.5)與第二溶解氧DO測定儀(4.6) 連接，第二電動閥(4.4)設在碳源輸出管(4.3)上;

　　所述碳源貯存池(5)設有出水管(5.1)、排泥管(5.2)，通過碳源輸出管(4.3) 與剩余污泥產酸反應器(4)相連;

　　所述可編程過程控制器(6)，內置有曝氮氣繼電器(6.1)、進泥泵繼電器(6.2)、 第一攪拌器繼電器(6.3)、第一電動閥繼電器(6.4)、曝氧氣繼電器(6.5)、第 二攪拌器繼電器(6.6)、第二電動閥繼電器(6.7)，上述繼電器經接口分別與氮 氣機(1)、進泥泵(2.1)、第一攪拌器(2.3)、第一電動閥(2.5)、空壓機(3)、 第二攪拌器(4.2)、第二電動閥連接(4.4)，另置有數據信號接口分別與pH測 定儀(2.8)、第一溶解氧測定儀(2.9)、第二溶解氧測定儀(4.6)連接;

　　其特征在于包括以下步驟：

　　1)啟動系統：

　　將相同體積、污泥濃度為6500-10000 mg/L的剩余污泥分別投至水解發酵反 應器和產酸反應器;

　　通過可編程過程控制裝置實現水解發酵反應器和產酸反應器的攪拌器攪拌; 通過可編程過程控制裝置控制水解發酵反應器的pH在9.5-10.0，溶解氧DO=0; 當DO>0時，氮氣機將自動開啟，經吹脫作用將反應器內的DO趕出，當DO=0 時，氮氣機自動關閉;通過可編程過程控制裝置、氣體流量計及氣體調節閥控制 產酸反應器內的溶解氧DO在0.2-0.8mg/L;剩余污泥進入水解發酵反應器，厭 氧、堿性條件下不能生存的微生物發生細胞破壁現象，胞內大分子有機物釋放到 細胞外，在專性厭氧菌即水解發酵菌的水解作用下，大分子有機物被轉化為小分 子有機物;而后進入產酸反應器，上述小分子有機物將被轉化成短鏈脂肪酸;

　　2)運行系統

　　控制產酸反應器的污泥停留時間SRT在6-8d，通過可編程過程控制裝置控 制電動閥，啟動電動閥，產酸反應器內富含液態碳源的混合物在重力作用下排放 至碳源貯存池，當達到預先設定的輸出時間，電動閥自動關閉，貯存池的上清液 經出水管供給生物脫氮除磷系統，貯存池中的污泥則定期排放至脫水機房進行脫 水;

　　控制水解發酵反應器的SRT在6-8d，通過可編程過程控制裝置控制電動閥， 啟動電動閥，發酵液在重力作用下經過發酵液輸入管進入產酸反應器，當達到預 先設定的輸出時間，電動閥自動關閉;

　　通過可編程過程控制裝置控制進泥泵，啟動進泥泵將城市污水處理廠二沉池 或濃縮池的剩余污泥引入水解發酵反應器，進入反應器的剩余污泥濃度在 6500-10000 mg/L。

　　說明書

　　厭氧及低溶解氧剩余污泥水解發酵產酸的裝置與方法

　　技術領域

　　本發明涉及厭氧+低溶解氧剩余污泥水解發酵產酸的裝置和方法，屬于污泥污水處理 技術領域。

　　背景技術

　　活性污泥法是目前處理城市生活污水的一種有效方式，但因污水中生物可利用的碳源 不足，生物脫氮除磷效果不好，出水很難達到一級A排放標準。要想提高生物脫氮除磷效 率，需投加碳源，其中的一種途徑就是加入化學合成的碳源，然而這種方法無疑增加了 水廠的運行成本。另一方面活性污泥法處理過程中由于污泥的不斷增殖會產生大量的剩余 污泥。由于剩余污泥含水率高，有惡臭，且含有毒化學物質和病原微生物，若不加以控制， 勢必造成二次污染。

　　短鏈脂肪酸(SCFAs)是生物脫氮除磷所需的優質碳源。近年來，利用有機物含量高 的污泥進行厭氧水解酸化獲取SCFAs備受關注。這不僅能為生物脫氮除磷系統提供碳源， 還能使污泥減量，降低污泥的處理處置費用。目前，促進剩余污泥厭氧水解酸化產酸的技 術有超聲、微波、熱解、酶促、表面活性劑法等，然而這些技術存在產酸效率低、產酸所 需時間長、運營成本高等問題，難以應用于實際污水處理廠。

　　因此，當下需要迫切解決的一個技術問題就是：如何利用微生物技術，提出一種有效 的反應裝置和方法，使得剩余污泥在水解酸化過程中能長期高效的轉化為SCFAs，進而為 生物脫氮除磷系統提供碳源，提高生物脫氮除磷效率。

　　發明內容

　　本發明的目的就是為了提高產酸量、縮短產酸時間而提出的厭氧+低溶解氧剩余污泥 水解發酵產酸的裝置和方法，進而將剩余污泥中的碳源應用到城市生活污水處理廠，降低 運營成本，提高生物脫氮除磷效率。

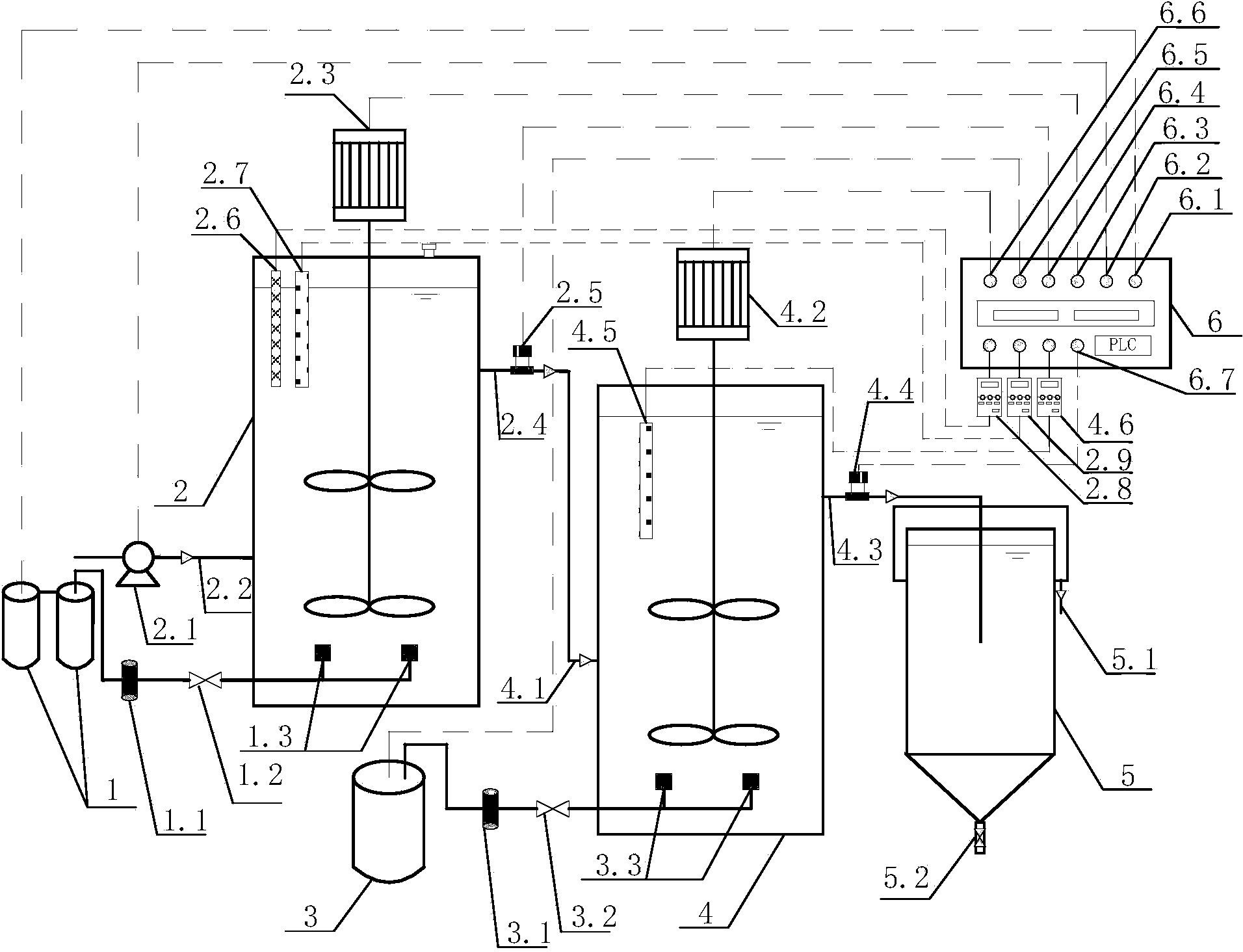

　　本發明的目的是通過以下解決方案來解決的：1、厭氧+低溶解氧剩余污泥水解發酵 產酸的裝置，其特征在于：設有氮氣機1、剩余污泥水解發酵反應器2、空壓機3、剩余污 泥產酸反應器4、碳源貯存池5、可編程過程控制器6;

　　所述氮氣機1聯合第一氣體流量計1.1、第一氣量調節閥1.2、第一曝氣頭1.3構成曝 氮氣系統，通過曝氣管路與剩余污泥發酵反應器2連接;

　　所述剩余污泥水解發酵反應器2為一封閉池體，設有進泥泵2.1、進泥管2.2、第一攪 拌器2.3、發酵液輸出管2.4、第一電動閥2.5，內設有pH傳感器2.6、第一溶解氧DO傳 感器2.7，上述傳感器分別與pH測定儀2.8、第一DO測定儀2.9連接，第一電動閥2.5設 在發酵液輸出管2.4上;

　　所述空壓機3聯合第二氣體流量計3.1、第二氣量調節閥3.2和第二曝氣頭3.3構成曝 氣系統，通過曝氣管路與剩余污泥產酸反應器4連接;

　　所述剩余污泥產酸反應器4為一封閉池體，設有發酵液輸入管4.1，通過發酵液輸出 管2.4、發酵液輸入管4.1與剩余污泥水解發酵反應器2連接，另設有第二攪拌器4.2、碳 源輸出管4.3、第二電動閥4.4，內設有第二溶解氧DO傳感器4.5，上述傳感器4.5與第二 溶解氧DO測定儀4.6連接，第二電動閥4.4設在碳源輸出管4.3上;

　　所述碳源貯存池5設有出水管5.1、排泥管5.2，通過碳源輸出管4.3與剩余污泥產酸 反應器4相連;

　　所述可編程過程控制器6，內置有曝氮氣繼電器6.1、進泥泵繼電器6.2、第一攪拌器 繼電器6.3、第一電動閥繼電器6.4、曝氧氣繼電器6.5、第二攪拌器繼電器6.6、第二電動 閥繼電器6.7，上述繼電器經接口分別與氮氣機1、進泥泵2.1、第一攪拌器2.3、第一電動 閥2.5、空壓機3、第二攪拌器4.2、第二電動閥連接4.4，另置有數據信號接口分別與pH 測定儀2.8、第一溶解氧測定儀2.9、第二溶解氧測定儀4.6連接。

　　利用所述的厭氧+低溶解氧剩余污泥水解發酵產酸的裝置實現剩余污泥發酵產酸的方 法，其特征在于包括以下步驟：

　　1)啟動系統：

　　將相同體積、污泥濃度為6500-10000mg/L的剩余污泥分別投至水解發酵反應器和產 酸反應器;

　　通過可編程過程控制裝置實現水解發酵反應器和產酸反應器的攪拌器攪拌;通過可編 程過程控制裝置控制水解發酵反應器的pH在9.5-10.0，溶解氧DO=0;當DO>0時，氮氣 機將自動開啟，經吹脫作用將反應器內的DO趕出，當DO=0時，氮氣機自動關閉;通過 可編程過程控制裝置、氣體流量計及氣體調節閥控制產酸反應器內的溶解氧DO在 0.2-0.8mg/L;剩余污泥進入水解發酵反應器，厭氧、堿性條件下不能生存的微生物發生細 胞破壁現象，胞內大分子有機物釋放到細胞外，在專性厭氧菌即水解發酵菌的水解作用下， 大分子有機物被轉化為小分子有機物;而后進入產酸反應器，上述小分子有機物將被轉化 成短鏈脂肪酸;

　　2)運行系統

　　控制產酸反應器的污泥停留時間SRT在6-8d，通過可編程過程控制裝置控制電動閥， 啟動電動閥，產酸反應器內富含液態碳源的混合物在重力作用下排放至碳源貯存池，當達 到預先設定的輸出時間，電動閥自動關閉，貯存池的上清液經出水管供給生物脫氮除磷系 統，貯存池中的污泥則定期排放至脫水機房進行脫水;

　　控制水解發酵反應器的SRT在6-8d，通過可編程過程控制裝置控制電動閥，啟動電動 閥，發酵液在重力作用下經過發酵液輸入管進入產酸反應器，當達到預先設定的輸出時間， 電動閥自動關閉;

　　通過可編程過程控制裝置控制進泥泵，啟動進泥泵將城市污水處理廠二沉池或濃縮池 的剩余污泥引入水解發酵反應器，進入反應器的剩余污泥濃度在6500-10000mg/L。

　　本發明厭氧+低溶解氧剩余污泥水解發酵產酸的裝置和方法，具有以下優點：

　　1)本裝置可實現過程自動控制，操作簡便;

　　2)本裝置與方法中剩余污泥發酵產酸的SRT短;

　　3)產甲烷菌是絕對的厭氧菌，產酸菌是兼性厭氧菌，本方法中產酸反應器溶解氧在 0.2-0.8mg/L，抑制了產甲烷菌，產酸菌依然可生存。這樣，經過長期運行反應器，最終的 微生物主要為水解酸化菌，進而強化污泥水解發酵作用，提高產酸量。

　　4)大多數甲烷細菌的最適pH值范圍約在6.8-7.2之間，本方法中水解發酵反應器的 pH在9.5-10.0，隨著發酵液進入產酸反應器，其pH也保持堿性，顯然抑制了產甲烷菌， 阻止酸化產物甲烷化;

　　5)本裝置與方法無溫度控制，通過富集特異性微生物菌群強化水解、發酵和酸化過 程，有很高的實際應用價值。
