申請日2013.10.14
公開(公告)日2014.08.13
IPC分類號C05F7/00; C05F17/02
摘要
本實用新型公開了一種箱式污泥堆肥裝置，包括發酵箱體，發酵箱體的一側設有雙拉門，發酵箱體的內部水平設置用于將發酵箱體分為上層、下層的隔板，隔板為透氣結構，上層頂部連接廢氣處理裝置，下層連接鼓風機，所述上層內設有電阻絲，電阻絲連接控制器的一端，控制器的另一端連接太陽能電池板。本實用新型結構設計合理，通過發酵箱體內的電阻絲加熱，解決了現有污泥堆肥裝置升溫慢、堆體溫度不夠高、堆肥周期過長的問題。
權利要求書

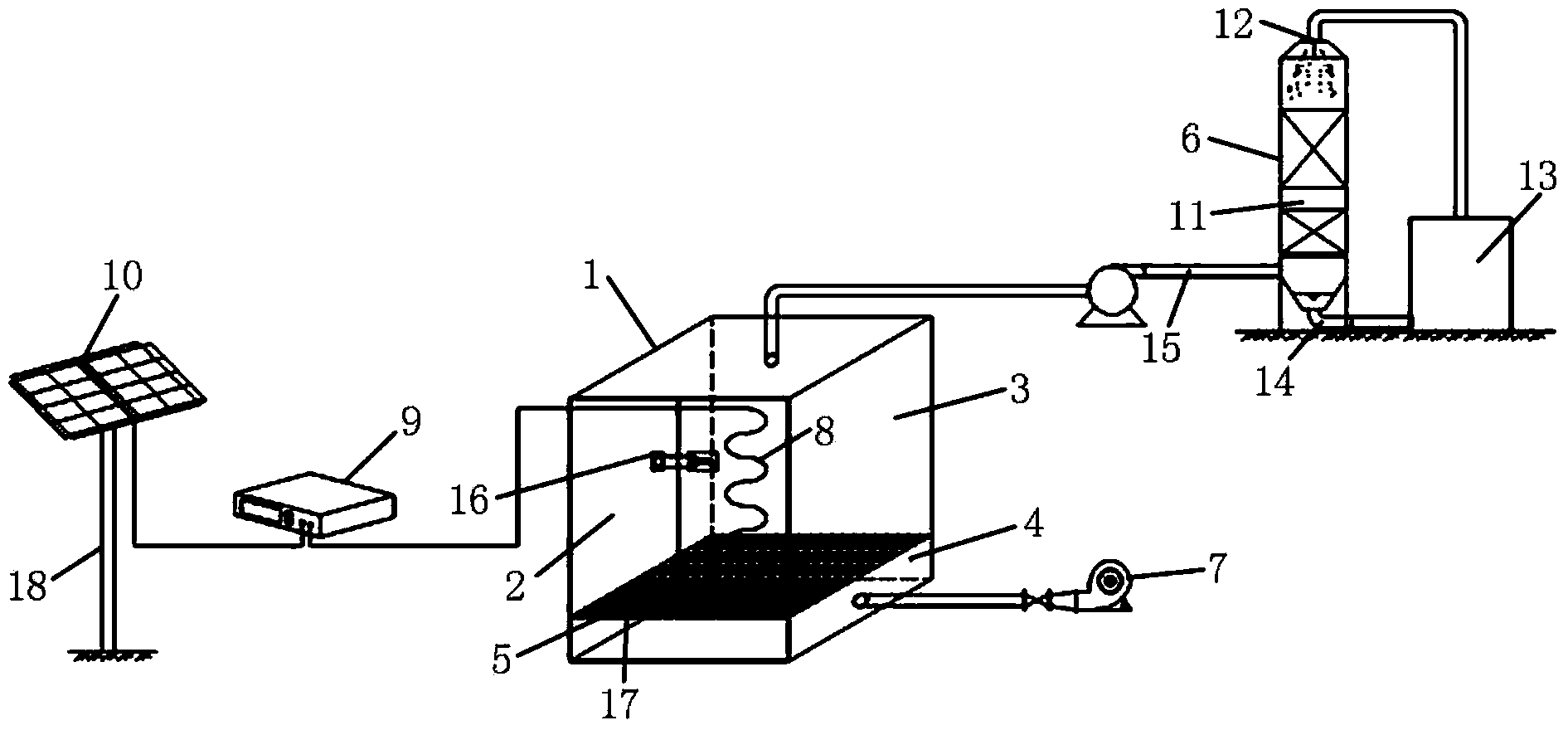

1.一種箱式污泥堆肥裝置，包括發酵箱體(1)，其特點在于：所述發酵 箱體(1)的一側設有雙拉門(2)，發酵箱體(1)的內部水平設置用于將發 酵箱體(1)分為上層(3)、下層(4)的隔板(5)，隔板(5)為透氣結構， 上層(3)頂部連接廢氣處理裝置(6)，下層(4)連接鼓風機(7)，所述上 層(3)內設有電阻絲(8)，電阻絲(8)連接控制器(9)的一端，控制器 (9)的另一端連接太陽能電池板(10)。
2.根據權利要求1所述的一種箱式污泥堆肥裝置，其特點在于：所述廢 氣處理裝置(6)包括廢氣通道(11)，廢氣通道(11)的頂部設有淋洗液噴 頭(12)，淋洗液噴頭(12)連接水箱(13)，廢氣通道(11)的底部設置與 水箱連接的回流管(14)，廢氣通道(11)的側邊連接進氣管(15)。
3.根據權利要求1所述的一種箱式污泥堆肥裝置，其特點在于：所述雙 拉門(2)使用門扣(16)密封。
4.根據權利要求1所述的一種箱式污泥堆肥裝置，其特點在于：所述隔 板(5)由間隔為2cm的竹片組成，隔板上鋪設濾布(17)。
5.根據權利要求1所述的一種箱式污泥堆肥裝置，其特點在于：所述電 阻絲(8)為螺旋結構。
6.根據權利要求1所述的一種箱式污泥堆肥裝置，其特點在于：所述太 陽能電池板(10)的下方設有支撐架(18)。
說明書
一種箱式污泥堆肥裝置
技術領域
本實用新型屬于污泥處理技術領域，涉及一種箱式污泥堆肥裝置。
背景技術
污泥的最終處置目前在世界范圍內都是一個難題，污泥處置方法主要有 衛生填埋、污泥堆肥法、焚燒及農用等。其中，污泥堆肥法以其處理成本低 廉、能有效殺滅病原菌和除臭、改善污泥物理性狀、使污泥穩定化、資源化、 減量化和無害化等優點受到人們?nèi)找嬷匾�，堆肥產品不僅可以用作園林綠 化、林地和農田的有機肥料，提高作物產量，還能夠改善土壤的物理化學性 質，是一種優良的土壤改良劑。據分析，污泥生物堆肥成本僅相當于污泥焚 燒成本的1/2左右。然而，在環境溫度較低時，堆肥的周期長，堆體溫度過 低，無法有效殺滅病菌，甚至不易達到腐熟標準。降低堆肥能耗，提高堆肥 效果、縮短堆肥周期仍然是污泥堆肥工藝中急需解決的問題。
實用新型內容
本實用新型的目的是提供一種箱式污泥堆肥裝置，解決了現有技術中泥 堆肥在環境溫度較低時，堆肥周期較長的技術問題。
本實用新型所采用的技術方案是：這種箱式污泥堆肥裝置，包括發酵箱 體，發酵箱體的一側設有雙拉門，發酵箱體的內部水平設置用于將發酵箱體 分為上層、下層的隔板，隔板為透氣結構，上層頂部連接廢氣處理裝置，下 層連接鼓風機，所述上層內設有電阻絲，電阻絲連接控制器的一端，控制器 的另一端連接太陽能電池板。
作為優選：廢氣處理裝置包括廢氣通道，廢氣通道的頂部設有淋洗液噴 頭，淋洗液噴頭連接水箱，廢氣通道的底部設置與水箱連接的回流管，廢氣 通道的側邊連接進氣管。
作為上述技術方案的優化：雙拉門使用門扣密封。
作為上述技術方案的進一步優化：隔板由間隔為2cm的竹片組成，隔 板上鋪設濾布。
作為上述技術方案的再進一步優化：電阻絲為螺旋結構。
作為上述技術方案的更進一步優化：太陽能電池板的下方設有支撐架。
本實用新型的有益效果是：本實用新型結構設計合理，通過發酵箱體內 的電阻絲加熱，解決了現有污泥堆肥裝置升溫慢、堆體溫度不夠高、堆肥周 期過長的問題。電阻絲的功率可由控制器控制，從而實現快速啟動、維持高 溫、縮短堆肥周期、提高堆肥效率。利用太陽能電池板直接發電，實現了節 能高效的目的。
