申請日2013.10.14

　　公開(公告)日2014.01.22

　　IPC分類號F23C10/10; F23C10/18; F23G7/00; F23C10/26; F23K1/02; F23C10/20

　　摘要

　　本發明公開了一種市政污泥-水煤漿混燒的有機工質鍋爐，包括布風裝置、燃燒室、旋渦分離燃盡裝置、尾部對流受熱面部件，燃燒室分為密相區和稀相區，布風裝置設有一塊布風板，布風板上設通風孔，通風孔從布風板中部向邊緣依次排列并且面積逐漸縮小;密相區采用倒梯臺形結構，密相區的回流區設置埋管;稀相區四周設置水冷壁;稀相區上部設置漩渦分離燃盡裝置;漩渦分離燃盡裝置后部設置所述尾部對流受熱面部件;有機工質鍋爐使用市政污泥-水煤漿混合燃料。本發明拓展了市政污泥的應用范圍，降低了有機工質鍋爐的使用成本。

　　權利要求書

　　1.市政污泥-水煤漿混燒的有機工質鍋爐，包括布風裝置、燃燒室、旋渦 分離燃盡裝置、尾部對流受熱面部件，所述燃燒室分為密相區和稀相區，其特 征在于，所述布風裝置的出風口設有一塊布風板，所述布風板呈V字型，所述 布風板上設通風孔，所述通風孔從所述布風板中部向邊緣依次排列并且面積逐 漸縮小;所述密相區采用倒梯臺形結構，所述密相區的回流區設置埋管;所述 稀相區四周設置水冷壁;所述稀相區上部設置所述漩渦分離燃盡裝置;所述漩 渦分離燃盡裝置后部設置所述尾部對流受熱面部件;所述有機工質鍋爐使用市 政污泥-水煤漿混合燃料。

　　2.如權利要求1所述的市政污泥-水煤漿混燒的有機工質鍋爐，其特征在 于，所述通風孔為長條形孔或圓形孔。

　　3.如權利要求1所述的市政污泥-水煤漿混燒的有機工質鍋爐，其特征在 于，所述埋管設置在所述回流區的兩側或四周。

　　4.如權利要求3所述的市政污泥-水煤漿混燒的有機工質鍋爐，其特征在 于，所述埋管外表面焊有防磨環或防磨鰭片。

　　5.如權利要求1所述的市政污泥-水煤漿混燒的有機工質鍋爐，其特征在 于，所述水冷壁是方形螺旋盤管水冷壁。

　　6.如權利要求1所述的市政污泥-水煤漿混燒的有機工質鍋爐，其特征在 于，所述漩渦分離燃盡裝置包括水冷管，所述水冷管上敷設耐火材料，漩渦分 離燃盡裝置下部設有回輸通道。

　　7.如權利要求1所述的市政污泥-水煤漿混燒的有機工質鍋爐，其特征在 于，所述對流受熱面部件為管束、省煤器或空氣預熱器之一。

　　8.如權利要求1所屬的市政污泥-水煤漿混燒的有機工質鍋爐，其特征在 于，所述市政污泥-水煤漿混合燃料由市政污泥和煤粉按1:3～1:1的比例配制而 成。

　　9.如權利要求8所屬的市政污泥-水煤漿混燒的有機工質鍋爐，其特征在 于，所述市政污泥-水煤漿混合燃料由市政污泥和煤粉按3:7～1:2的比例配制而 成。

　　10.如權利要求1所述的市政污泥-水煤漿混合燃料潔凈燃燒的有機工質鍋 爐，其特征在于，還包括燃料投料口，所述燃料投料口設置在所述稀相區前墻 或左右墻。

　　說明書

　　市政污泥-水煤漿混燒的有機工質鍋爐

　　技術領域

　　本發明涉及到一種工業鍋爐，尤其涉及一種市政污泥-水煤漿混燒的有機工質 鍋爐。

　　背景技術

　　目前常用的給水和廢水處理方法有物理法、化學法、物理化學法和生物法。 無論哪種方法都或多或少會產生沉淀物、顆粒物和漂浮物等，所產生的物質統 稱為污泥。污泥是一種由有機殘片、細菌體、無機顆粒和膠體等組成的非均質 體。它很難通過沉降進行徹底的固液分離。市政污泥，主要指來自污水廠的污 泥，這是數量最大的一類污泥。此外，自來水廠的污泥也來自市政設施，可以 歸入這一類。

　　現有的市政污泥的處理方法主要包括濃縮、消化、預處理(藥劑處理、熱 處理)、脫水、干燥等;其處置方法主要包括填埋、海洋傾棄、肥料農用、焚 燒及資源化利用等，其中焚燒方法將在未來市政污泥的處理中占據主要地位。 市政污泥中含有大量的有機物，焚燒時產生大量的熱量。這種熱量如何利用是 近幾年研究的熱點，將市政污泥用作工業鍋爐燃料是研究的方向之一。

　　水煤漿是由大約70%的煤、29%的水和1%的添加劑通過物理加工得到的一 種低污染、高效率、可管道輸送的煤基流體燃料。它改變了煤的傳統燃燒方式， 顯示出巨大的環保與節能優勢。在我國豐富煤炭資源的保障下，水煤漿也已成 為替代石油、天然氣等能源的最基礎、最經濟的潔凈能源。

　　有機工質鍋爐能在較低的運行壓力下，獲得較高的工作溫度，具有低壓、 高溫的技術特性，與利用蒸汽加熱相比，有機工質具有加熱均勻、操作簡單、 安全環保、節約能源、控溫精度高、操作壓力低等優點。因此，在現代工業生 產中，有機工質已被作為傳熱介質得到廣泛的應用。傳統以水煤漿作為燃料的 有機工質鍋爐，采用霧化燃燒方式，主要存在的問題是：高溫燃燒火焰中心溫 度在1450℃以上，在小空間燃燒室中易結焦;著火條件差，燃燒不穩定;鍋爐 煤種適應性差，需洗精煤制漿，運行成本高;負荷調節范圍小，低負荷時易使 燃燒率低大幅降低;屬于高溫燃燒，污染物排放高;鍋爐供漿系統復雜且運行 壓力高容易照成供漿泵和漿槍的磨損。

　　諸多問題的存在影響了有機工質鍋爐的推廣和使用，研究開發一種替代純 水煤漿燃料的有機工質鍋爐，降低鍋爐的燃料使用成本，對鍋爐的應用推廣和 節能減排具有重大意義。鑒于市政污泥燃料的應用現狀，本領域的技術人員致 力于開發一種能使市政污泥燃料變廢為寶綜合利用的方法，致力于設計制造一 種市政污泥-水煤漿混燒的有機工質鍋爐。

　　發明內容

　　有鑒于現有技術的缺陷，本發明所要解決的技術問題是提供一種市政污泥-水 煤漿混燒的有機工質鍋爐，解決市政污泥綜合利用難題，擴大有機工質鍋爐燃 料的來源，降低其使用成本。

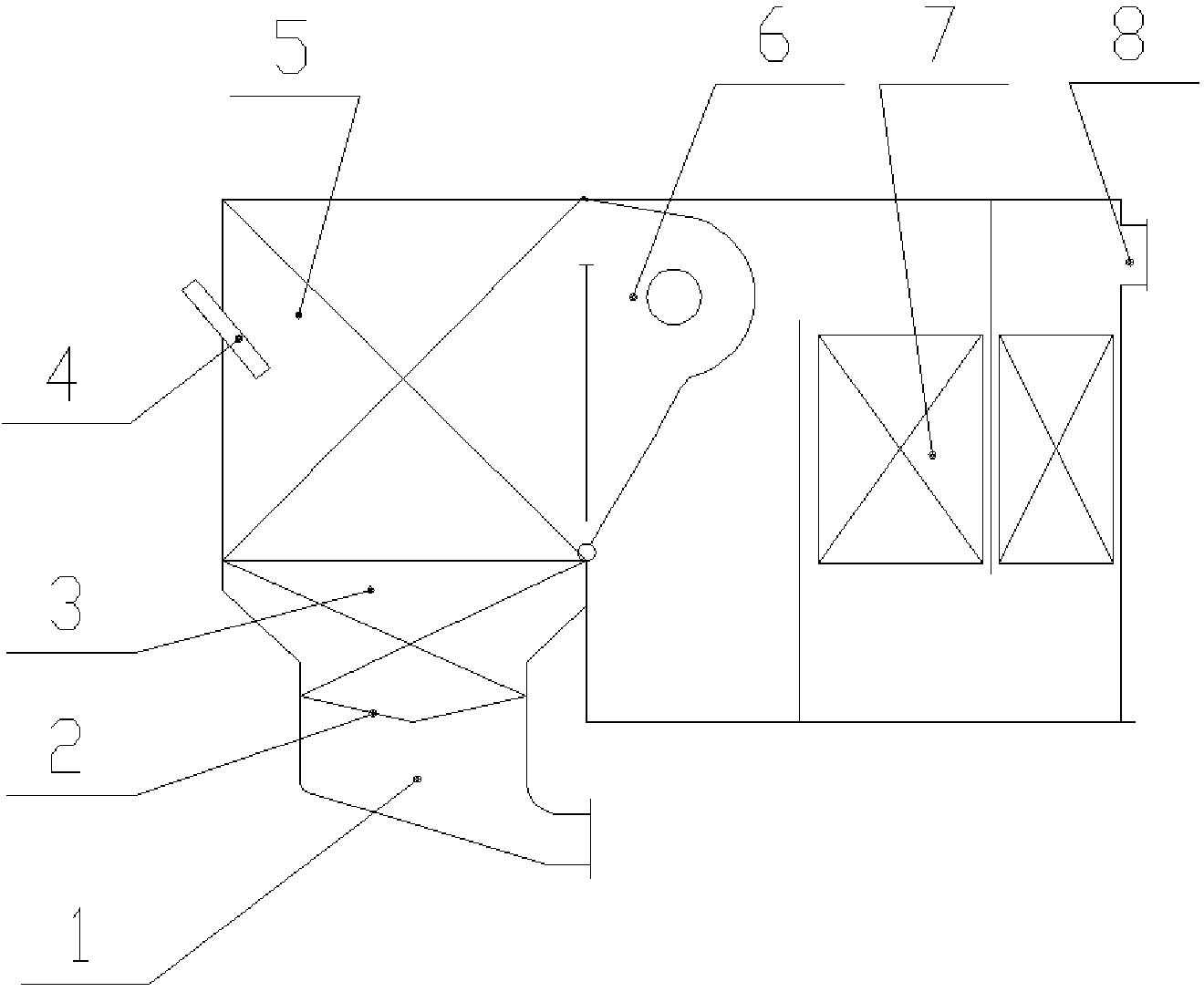

　　為實現上述目的，本發明提供了一種市政污泥-水煤漿混燒的有機工質鍋 爐，包括布風裝置、燃燒室、旋渦分離燃盡裝置、尾部對流受熱面部件，燃燒 室分為密相區和稀相區，布風裝置的出風口設有一塊布風板，布風板呈V字型， 布風板上設通風孔，通風孔從布風板中部向邊緣依次排列并且面積逐漸縮小; 密相區采用倒梯臺形結構，密相區的回流區設置埋管;稀相區四周設置水冷壁; 稀相區上部設置漩渦分離燃盡裝置;漩渦分離燃盡裝置后部設置尾部對流受熱 面部件;有機工質鍋爐使用市政污泥-水煤漿混合燃料。

　　布風板呈V字型，可使布風板上的較大顆粒自動向布風板中部運動，這樣 可使影響流化質量的較大顆粒順利地從布風板中部的排料管排出，布風板中部 的通風孔面積較大，至邊緣面積逐步縮小，這樣做使得中部的風量大，而越向 邊緣風量越小，這種風量不均勻的送風方式，促使在密相區內部形成流化床料 和燃料顆粒的內循環運動。燃燒室的密相區采用倒梯臺形結構，加強了在密相 區內部流化床料與燃料顆粒的內循環運動，在密相區的回流區設置埋管形成受 熱面，以吸收密相區燃料燃燒所釋放的熱量，使密相區床溫控制在850～ 1050℃;埋管布置在倒梯臺形密相區的回流區，避免了布風板上面主氣流帶著 顆粒直接沖刷而造成的埋管快速磨損。

　　優選地，通風孔為長條形孔或圓形孔。

　　優選地，埋管設置在所述回流區的兩側或四周。

　　優選地，埋管外表面焊有防磨環或防磨鰭片，以進一步減輕燃料對埋管的 磨損，延長埋管的使用壽命;杜絕埋管破損后有機工質泄露進入燃燒室引起的 安全事故。

　　優選地，水冷壁是方形螺旋盤管水冷壁，充分高效吸收高溫?zé)煔獾妮椛錈?量和對流熱量，使整個燃燒室煙溫低于灰熔點，防止燃燒室與后續受熱面結焦。

　　優選地，漩渦分離燃盡裝置包括水冷管，水冷管上敷設耐火材料，漩渦分 離燃盡裝置下部設有回輸通道。分離下來的市政污泥-水煤漿混合燃料顆粒團經 回輸通道滑移進入密相區，實現了燃料的循環燃燒，強化了可燃?xì)怏w與空氣的 混合燃盡，克服了工業鍋爐矮小空間內燃燒效率偏低的缺陷。

　　優選地，對流受熱面部件為管束、省煤器或空氣預熱器之一，進一步吸收 煙氣的熱量，使排煙溫度降至合理水平。

　　優選地，所述市政污泥-水煤漿混合燃料由市政污泥和煤粉按1:3～1:1的比 例配制而成。

　　更優選地，所述市政污泥-水煤漿混合燃料由市政污泥和煤粉按3:7～1:2的 比例配制而成。

　　優選地，有機工質鍋爐還包括燃料投料口，設置在稀相區前墻或左右墻， 能夠適應不同的操作環境。

　　本發明的有益效果是：開拓了市政污泥新的應用領域，實現了在有機工質 鍋爐內低溫、高效潔凈燃燒，并具有負荷調節性能好、運行費用低、降低勞動 強度、降低使用成本，在燃燒過程中直接脫硫脫硝、可對燃燒過程實施深度經 濟脫硫、減少NOx的排放、輔助配套系統簡潔可靠、節省設備投資等優點。

　　以下將結合附圖對本發明的構思、具體結構及產生的技術效果作進一步說明， 以充分地了解本發明的目的、特征和效果。
