申請日2013.10.15

　　公開(公告)日2017.04.19

　　IPC分類號C02F9/14

　　摘要

　　本發明涉及一種反滲透濃水處理方法，尤其是在污水回用過程中產生的反滲透濃水達標處理方法。包括以下步驟：調節反滲透濃水的pH至2.0‑4.0，電解催化氧化;電解催化氧化出水在裝填鐵和碳燒結而成的鐵碳填料的電解反應器中發生氧化還原反應;然后加雙氧水，進一步被氧化分解;調節pH至6.0～8.0，加絮凝劑絮凝沉淀;絮凝沉淀后的上清液進入曝氣生物池，加入共基質，生物降解。將經過生化處理達標后經反滲透回用處理得到的可生化性較差的COD在70～200mg/L反滲透濃水處理至50mg/L以下，從而滿足最嚴格的地方排放標準。

　　權利要求書

　　1.一種反滲透濃水處理方法，其特征在于：包括以下步驟：

　　(1)電解催化氧化：調節反滲透濃水的pH至2.0-4.0，電解催化氧化;

　　(2)鐵碳微電解：電解催化氧化出水在裝填鐵和碳燒結而成的鐵碳填料的電解反應器中發生氧化還原反應;

　　(3)雙氧水氧化：然后加雙氧水，進一步被氧化分解;

　　(4)絮凝沉淀：調節pH至6.0～8.0，加絮凝劑絮凝沉淀;

　　(5)曝氣生物降解：絮凝沉淀后的上清液進入曝氣生物池，加入共基質，生物降解;

　　步驟(1)中電解催化氧化所用的催化劑為負載型催化劑，含有Cu2+、Fe2+、Fe3+、Mn2+、Ni2+、Ag+、Zn2+或它們的金屬氧化物中的一種或幾種;

　　步驟(1)中電解催化氧化所用的電極材料為碳、304不銹鋼、316L不銹鋼、銅、鈦、銥、金或含有這些金屬的復合材料;

　　反滲透濃水為煉油廠生化達標污水回用裝置的反滲透濃水;所述反滲透濃水COD在70～200mg/L，沒有可生化性。

　　2.根據權利要求1所述的一種反滲透濃水處理方法，其特征在于：步驟(1)中電解催化氧化所用的電極間距為2～10cm，電極間的電流密度為5～40mA/cm2，電解催化氧化時間為5～70分鐘。

　　3.根據權利要求1所述的一種反滲透濃水處理方法，其特征在于：步驟(2)中電解反應器中的氣水比為0.5～7，氧化還原反應的時間為5～70分鐘。

　　4.根據權利要求1所述的一種反滲透濃水處理方法，其特征在于：步驟(3)中雙氧水的濃度為30%，投加量為0.1～3.0mL/L。

　　5.根據權利要求1或4所述的一種反滲透濃水處理方法，其特征在于：步驟(3)中氧化分解的反應時間是10～90分鐘。

　　6.根據權利要求1所述的一種反滲透濃水處理方法，其特征在于：步驟(4)中絮凝劑為聚丙烯酰胺，投加量為0.5～5mg/L。

　　7.根據權利要求1所述的一種反滲透濃水處理方法，其特征在于：步驟(5)中生物降解時間為1.0～5.0h，氣水比為1.5～3.5。

　　8.根據權利要求1或7所述的一種反滲透濃水處理方法，其特征在于：步驟(5)中共基質為乙酸鈉，投加量為10～20mg/L。

　　說明書

　　反滲透濃水處理方法

　　技術領域

　　本發明涉及一種反滲透濃水處理方法，尤其是在污水回用過程中產生的反滲透濃水達標處理方法。

　　背景技術

　　隨著我國工業化進程的不斷發展，大量工業污染物被排放到了自然環境中，給自然水體帶來越來越嚴重的污染，這種污染不但會增加人類對水資源使用的成本，而且還會危及到人們的健康，由此造成的水資源短缺已成為制約我國經濟和社會發展的重要因素。采用先進的污水回用技術將污水處理后循環使用，既可節約大量的水資源，也可大幅度減少污水的排放量，因此，污水回用新技術備受關注并且在多年的研究下已取得了長足進步，尤其是超濾-反滲透工藝作為一種高效的脫鹽技術廣泛應用于石化系統的污水回用領域。該工藝以石化污水處理場經兩級以上生化處理的出水作為回用水源，產水回用，濃水需要達標處理后排放。隨著水污染程度的日益加劇，國家和地方相繼制定了更加嚴格的污水排放標準，并加大了執法力度，個別地區污水COD排放標準為50mg/L，越來越多采用超濾-反滲透污水回用工藝的企業面臨著反滲透濃水不能達標排放的問題。超濾-反滲透工藝的回收率一般控制在70%左右，同時產生30%左右的濃水，濃水中的鹽和COD等污染物被濃縮接近4倍，通常該類濃水的其他水質指標都能滿足國家排放標準，但COD大都在70～180mg/L，大大高于最嚴格的50mg/L的地方標準。二級生化出水的COD盡管已經達到50mg/L的排放標準，但由于其可生化性較差，經超濾-反滲透工藝物理濃縮后，反滲透濃水的可生化性依舊非常差，由于濃水的鹽含量較高，電導率通常在5000μs以上，采用常規的處理方法無法達到COD小于50mg/L最嚴格的排放標準。目前對于反滲透濃水無害化處理的研究主要集中在回用和達標排放兩個方面。反滲透濃水的回用研究主要采用“加堿除硬-膜蒸餾”和“加堿除硬-反滲透濃縮-多效蒸發-干化”工藝，這兩種工藝因投資大、工藝復雜、運行成本高，而難以工業實施。反滲透濃水的達標排放研究主要采用高級氧化與其它工藝相結合的方法進行。

　　專利CN101723485B“一種反滲透濃水的處理方法”，公開了反滲透濃水的催化氧化-絮凝沉淀處理工藝，氧化劑是雙氧水、二氧化氯、臭氧、氯氣或次氯酸鈉，催化劑選自過渡金屬離子Fe2+、Mn2+、Ni2+、Co2+、Cd2+、Cu2+、Ag+、Cr3+和Zn2+中的一種或幾種，或選自金屬氧化物MnO2、TiO2和Al2O3中的一種或幾種，該發明可以將污水回用過程中產生的COD為61～150mg/L的反滲透濃水處理至60mg/L以下。專利CN102372376A“一種反滲透濃水的處理方法”，公開了反滲透濃水的多相催化氧化-吸附反應-浸沒式超濾處理工藝，該發明可以將石化生化達標污水、微污染水和地表水經過預處理-超濾-反滲透工藝回用過程中所產生的COD為70～180mg/L的反滲透濃水處理至60mg/L以下。上述專利采用催化氧化技術處理反滲透濃水，由于反滲透濃水中的有機物難以深度氧化而無法達到COD小于50mg/L的排放標準。

　　專利CN102139992B“一種高濃度吡啶類廢水處理工藝及設備”，公開了采用電催化氧化-微電解-絮凝沉淀-厭氧水解-加壓接觸氧化工藝處理高濃度吡啶類廢水，該發明的核心是電催化氧，電催化氧可有效分解吡啶類污染物、降低廢水的毒性、提高廢水的可生化性，生化處理的加壓生物接觸氧化操作壓力0.1～0.5MPa，出水COD達到小于100mg/L的排放標準。該工藝是針對吡啶類廢水開發的，其中生物接觸氧化帶壓操作難度較大，而且只能達到COD小于100mg/L的排放標準。

　　專利CN102344229A“一種處理反滲透濃水的工藝方法”，公開了過氧化氫協同臭氧氧化-生化處理工藝處理反滲透濃水，該發明利用過氧化氫與臭氧充分混合進行的協同氧化反應，使污水中難生物降解的有機物部分礦化，部分改變分子結構，轉化為可生物降解的物質，然后進入生化反應池進行生化處理，經沉淀后排水COD達到50mg/L以下。該發明的臭氧投加量為120～145mg/L，臭氧發生器的連續穩定運行以及臭氧的發生成本是困擾該技術目前使用的難題。

　　為解決反滲透濃水達到國內個別地方要求的外排污水COD小于50mg/L的排放標準，急需開發出一種技術上和經濟上均可行的工藝方法來處理反滲透濃水，從而滿足最嚴格的地方排放標準。

　　發明內容

　　本發明的目的是提供一種反滲透濃水處理方法，將經過生化處理達標后經反滲透回用處理得到的可生化性較差的COD在70～200mg/L反滲透濃水處理至50mg/L以下，從而滿足最嚴格的地方排放標準。

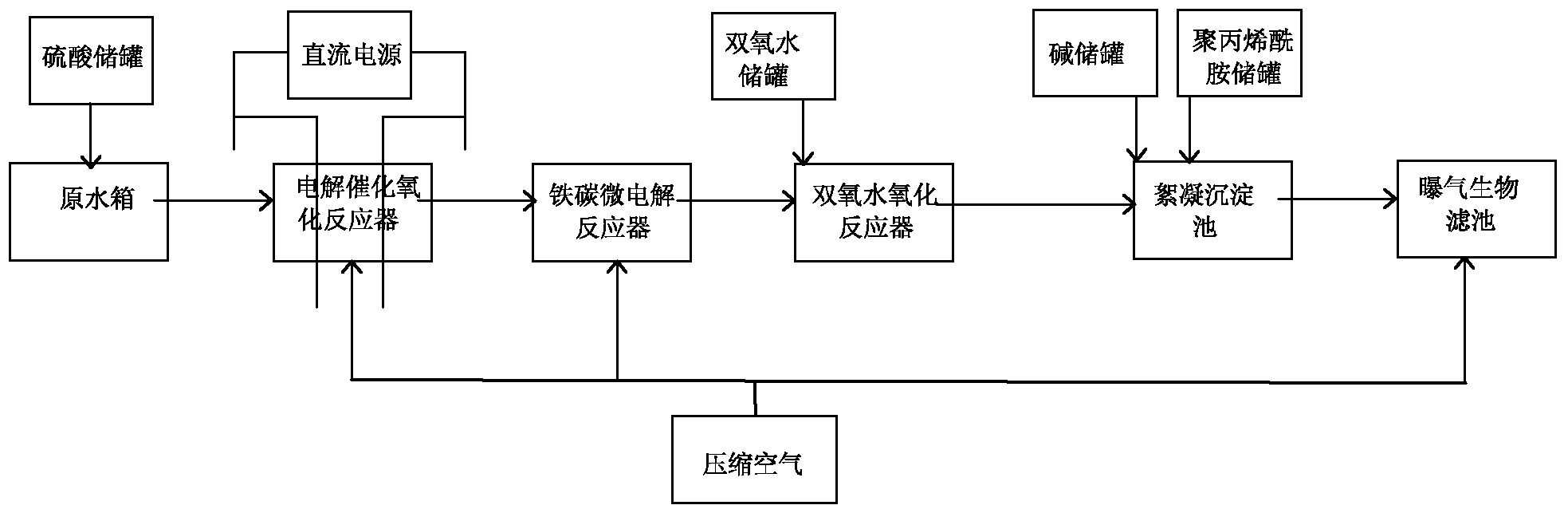

　　本發明所述的反滲透濃水處理方法，包括以下步驟：

　　(1)電解催化氧化：調節反滲透濃水的pH至2.0-4.0，電解催化氧化;

　　(2)鐵碳微電解：電解催化氧化出水在裝填鐵和碳燒結而成的鐵碳填料的電解反應器中發生氧化還原反應;

　　(3)雙氧水氧化：然后加雙氧水，進一步被氧化分解;

　　(4)絮凝沉淀：調節pH至6.0～8.0，加絮凝劑絮凝沉淀;

　　(5)曝氣生物降解：絮凝沉淀后的上清液進入曝氣生物池，加入共基質，生物降解。

　　其中：步驟(1)具體為：反滲透濃水在原水箱中加入硫酸或鹽酸調整pH值為2.0～4.0，進入電解催化氧化反應器進行電解催化氧化，在電氧化過程中，催化劑、直流電場和氧氣的共同作用下，在陽極直接發生反應，將有機物降解成為中間產物或無機物;在陰極發生間接反應，曝氣溶解氧在極板表面生成H2O2，H2O2在催化劑的表面發生類Fenton反應，生成·OH，·OH具有較高的氧化電位，能很好的降解有機物。在電解催化氧化體系中主要發生的反應如下：

　　MOx+H2O→MOx(·OH)+H++e- (1)

　　MOx(·OH)→MOx+1+H++e- (2)

　　R+MOx+1→RO+MOx (3)

　　步驟(1)中電解催化氧化所用的催化劑為負載型催化劑，含有Cu2+、Fe2+、Fe3+、Mn2+、Ni2+、Ag+、Zn2+或它們的金屬氧化物中的一種或幾種。

　　步驟(1)中電解催化氧化所用的電極材料的為碳、304不銹鋼、316L不銹鋼、銅、鈦、銥、金或含有這些金屬的復合材料。

　　步驟(1)中電解催化氧化所用的電極間距為2～10cm，優選2～6cm。電極間的電流密度為5～40mA/cm2，優選8～30mA/cm2。電解催化氧化時間為5～70分鐘，優選10～50分鐘。

　　步驟(2)具體為：電解催化氧化出水直接進入鐵碳微電解反應器3，鐵碳微電解反應器內部裝填的鐵碳填料是由鐵和碳在1100℃以上的高溫下燒結而成，其比表面積大，為多孔狀。在酸性條件下，以廢水為電解質溶液，利用鐵-碳顆粒之間存在著電位差形成的無數個細小的原電池發生氧化還原反應，產生的新生態羥基自由基和Fe2+等具有很強的氧化或還原能力的物質，迅速與廢水中的污染物發生羥基取代反應、脫氧反應和電子轉移反應等諸多氧化、還原反應，從而破壞污染物質的分子結構，達到治理廢水的目的。

　　步驟(2)中電解反應器中的氣水比為0.5～7，優選1～3。氧化還原反應的時間為5～70分鐘，優選10～50分鐘。

　　步驟(3)具體為：在鐵碳微電解反應器出水中投加雙氧水，充分利用水中的Fe2+與雙氧水構成Fenton試劑氧化體系，在雙氧水氧化反應器中，污水中污染物進一步被氧化和分解。

　　步驟(3)中雙氧水的濃度為30%，投加量為0.1～3.0mL/L，優選0.5～2mL/L。

　　步驟(3)中氧化分解的反應時間是10～90分鐘，優選20～60分鐘。

　　步驟(4)具體為：在雙氧水氧化反應器出水投加NaOH，將污水pH調節為6.0～8.0，然后加絮凝劑，絮凝劑為聚丙烯酰胺(PAM)，投加量為0.5～5mg/L，在絮凝沉淀池中，F(xiàn)e2+、Fe3+及其膠體物質被高效去除，同時污水中污染物進一步去除。污水在絮凝沉淀池中的水力停留時間為1.5～2.5h，上清液由沉淀區上部排出，所產污泥經排泥管進入污泥濃縮池進行濃縮。

　　步驟(5)具體為：絮凝沉淀后的上清液進入曝氣生物濾池，在曝氣生物濾池進水中投加共基質，投加量為5～30mg/L。共基質優選為乙酸鈉，投加量?jī)?yōu)選為10～20mg/L。通過微生物的新陳代謝過程實現污水的生物降解。步驟(5)中生物降解時間為1.0～5.0h，氣水比為1.5～3.5，裝填的濾料為生物陶粒。通過投加共基質，曝氣生物濾池最終出水可達到COD小于50mg/L以下的最嚴排放要求。

　　生化處理達標后經反滲透回用處理得到濃水，COD在70～200mg/L，BOD接近0，已完全沒有可生化性。本發明經過電解催化氧化-鐵碳微電解-雙氧水氧化-絮凝沉淀-曝光生物降解處理后不僅COD得到大幅度的去除，BOD也有所提高，在曝氣生物濾池段，通過采用投加共基質的措施，確保出水COD小于50mg/L以下，從而滿足最嚴格的地方排放標準。

　　與現有技術相比，本發明具有以下優點：

　　(1)工藝流程中一次性投加硫酸或鹽酸調整污水的pH值，在之后的電解催化氧化、鐵碳微電解、雙氧水氧化中充分利用污水的酸度提高氧化效率。

　　(2)鐵碳微電解反應是一個產堿的過程，該反應的出水pH值會升高，從而大大降低了后續pH值調整所需的加酸量。

　　(3)本發明所用的催化劑比表面積大、孔隙發達，活性組分均勻分布于催化劑中，催化氧化效率高，反應時間短，對污水中難降解有機物的處理效果顯著，色度去除效果好。

　　(4)原水COD相對較低，氧化劑投加量小，處理成本低廉。

　　(5)本發明不僅適用于生化處理達標后經反滲透回用處理產生的可生化性較差的COD在70～200mg/L的反滲透濃水，而且適用于其它難生物降解廢水，經本發明處理后，出水可達到COD≤50mg/L的排放標準，為反滲透濃水達標處理提供了一條新途徑。
