申請日2013.10.14

　　公開(公告)日2014.02.12

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一種用于印刷車間的污水處理系統，包括蒸餾罐，所述蒸餾罐底部設有電加熱器，消泡劑儲存罐與所述蒸餾罐相通，冷凝管的一端與蒸餾罐頂端與連接，另一端與油水分離器相通，所述冷凝管設有降溫設備，所述油水分離器依次與砂濾池和厭氧水解池相連通。本發明設計合理，采用蒸餾的方法處理印刷車間污水，實現了將印刷油墨清潔劑從廢液中除去，再通過濾砂可有效濾去污水中氨氯等有毒雜質，過濾效果好，污水經處理后可作為工業用水循環利用，污水處理系統運行成本低廉，可達到節約水資源的目的。

　　權利要求書

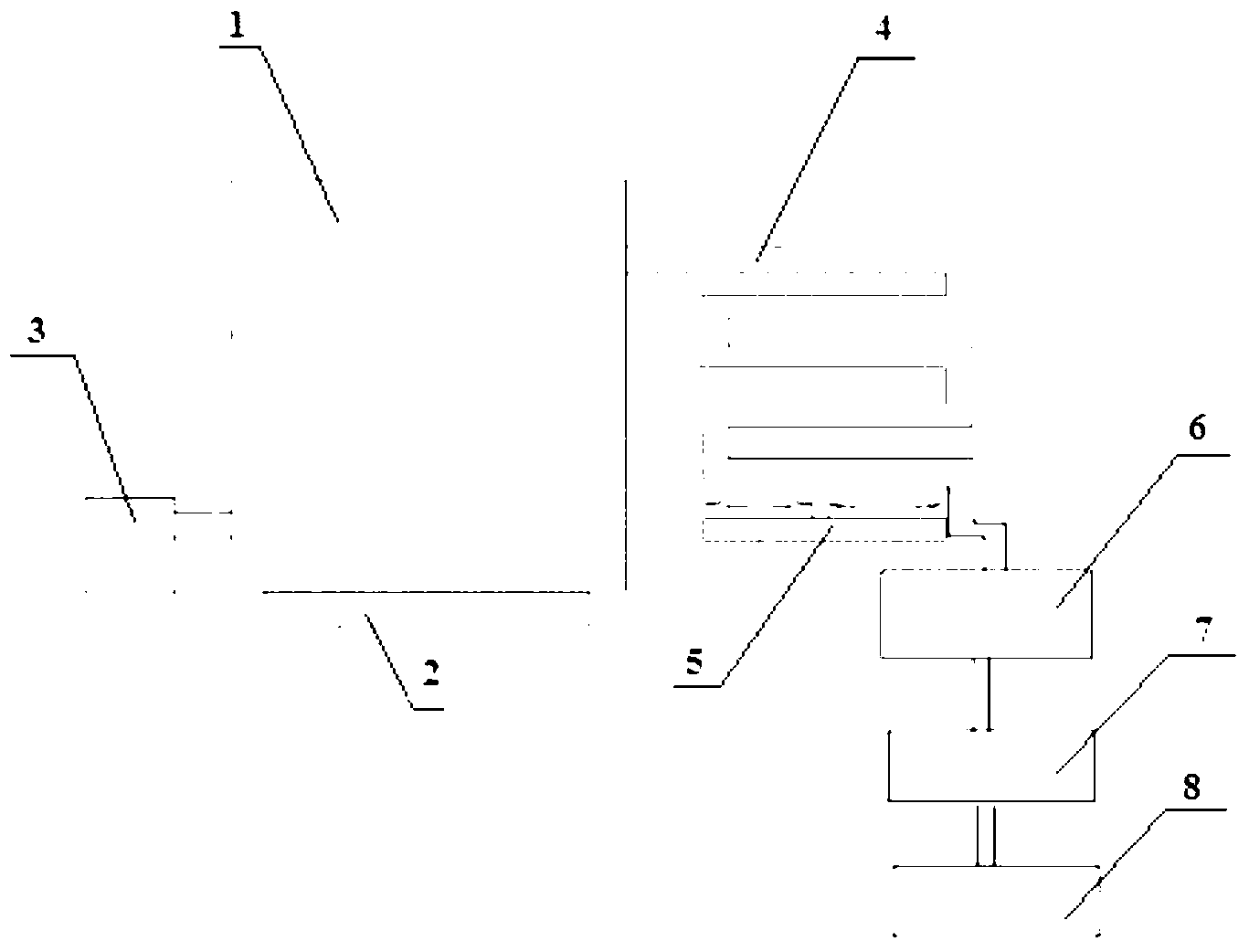

　　1.一種用于印刷車間的污水處理系統，包括蒸餾罐(1)，其特征在于：所 述蒸餾罐(1)底部設有電加熱器(2)，消泡劑儲存罐(3)與所述蒸餾罐(1) 相通，冷凝管(4)的一端與蒸餾罐(1)頂端與連接，另一端與油水分離器(6) 相通，所述冷凝管(4)設有降溫設備(5)，所述油水分離器(6)依次與砂濾 池(7)和厭氧水解池(8)相連通。

　　2.如權利要求1所述的一種用于印刷車間的污水處理系統，其特征在于： 所述的降溫設備(5)為冷卻風扇。

　　3.如權利要求1所述的一種用于印刷車間的污水處理系統，其特征在于： 所述的砂濾池(7)內鋪設有濾砂。

　　說明書

　　一種用于印刷車間的污水處理系統

　　技術領域

　　本發明涉及一種污水處理系統，具體涉及一種用于印刷車間的污水處理系 統。

　　背景技術

　　凹版印刷機的印刷裝置包括標準型和頂壓滾筒型印刷裝置，前者由印版滾 筒和壓印滾筒組成。其中，印版滾筒為圓筒形，表面鍍銅作為版材，然后通過 雕刻或照相腐蝕，在滾筒表面形成凹下去的圖文。凹版印刷機的印版滾筒直接 浸入油墨槽中，在高速運轉下的油墨很快地填滿印版滾筒，然后經過刮墨刀將 印版表面空白部分的油墨刮去，剩下圖文凹槽部分的油墨，經過壓印滾筒的滾 壓將油墨轉移到紙張或其它承印物上，即成為印刷品。

　　油墨槽在印刷過程中要進行徹底的清潔，由于在印刷過程中油墨和紙粉， 紙毛、噴粉、礦物質等雜質混合在一起存在于膠輥的表面，而油墨是油溶性的， 紙粉，紙毛，噴粉等雜質是水溶性的，礦物質是油和水都無法溶解的，它們以 混合的狀態存在于膠輥之上，必須是用油墨清潔劑和水配合通過乳化的原理， 形成油包水和水包油的狀態，清潔存在于膠輥之上的油墨和紙粉，紙毛，噴粉 等物質。因此在膠印過程中，使用油墨清潔劑是必須而頻繁的，每次清潔印刷 座油墨都會產生污水，污水的成分包括了油墨清潔劑、水、油墨、紙粉、紙毛 和礦物質等，顏色呈現油墨的顏色，這種污水有毒性，對環境的影響非常大， 如果不處理或處理不當，會對環境造成嚴重污染。

　　發明內容

　　本發明的目的是提供一種運行成本低廉、污水處理后可作為工業用水循環 利用的用于印刷車間的污水處理系統。

　　為解決上述技術問題，本發明所采用的技術方案如下：

　　一種用于印刷車間的污水處理系統，包括蒸餾罐，所述蒸餾罐底部設有電 加熱器，消泡劑儲存罐與所述蒸餾罐相通，冷凝管的一端與蒸餾罐頂端與連接， 另一端與油水分離器相通，所述冷凝管設有降溫設備，所述油水分離器依次與 砂濾池和厭氧水解池相連通。

　　在上述技術方案的基礎上，上述的降溫設備為冷卻風扇。

　　作為本發明的改進，上述的砂濾池內鋪設有濾砂。

　　與現有技術相比，本發明具有的有益效果為：

　　本發明設計合理，采用蒸餾的方法處理印刷車間污水，實現了將印刷油墨 清潔劑從廢液中除去，再通過濾砂可有效濾去污水中氨氯等有毒雜質，過濾效 果好，污水經處理后可作為工業用水循環利用，污水處理系統運行成本低廉， 可達到節約水資源的目的。
