申請日2013.10.14
公開(公告)日2014.02.26
IPC分類號C02F9/14
摘要
本發明提供了一種污廢水高效處理設備，包括依次連接的收油裝置(1)、生物凈化-氧化裝置(2)、過濾裝置(3)。本發明還提供了一種利用上述設備高效處理污廢水的方法。該設備使用方便，運行成本低，處理效果好，處理效率高，通過收油裝置、生物凈化-氧化裝置、過濾裝置的組合，能夠有效降解并去除油田三元污水、高含聚濃度(﹥500mg/L)高粘度含油污水、低含聚濃度(﹤500mg/L)含油污水、聚區廢液、化工廢水等污水中的污染物，使污水得到凈化。
權利要求書

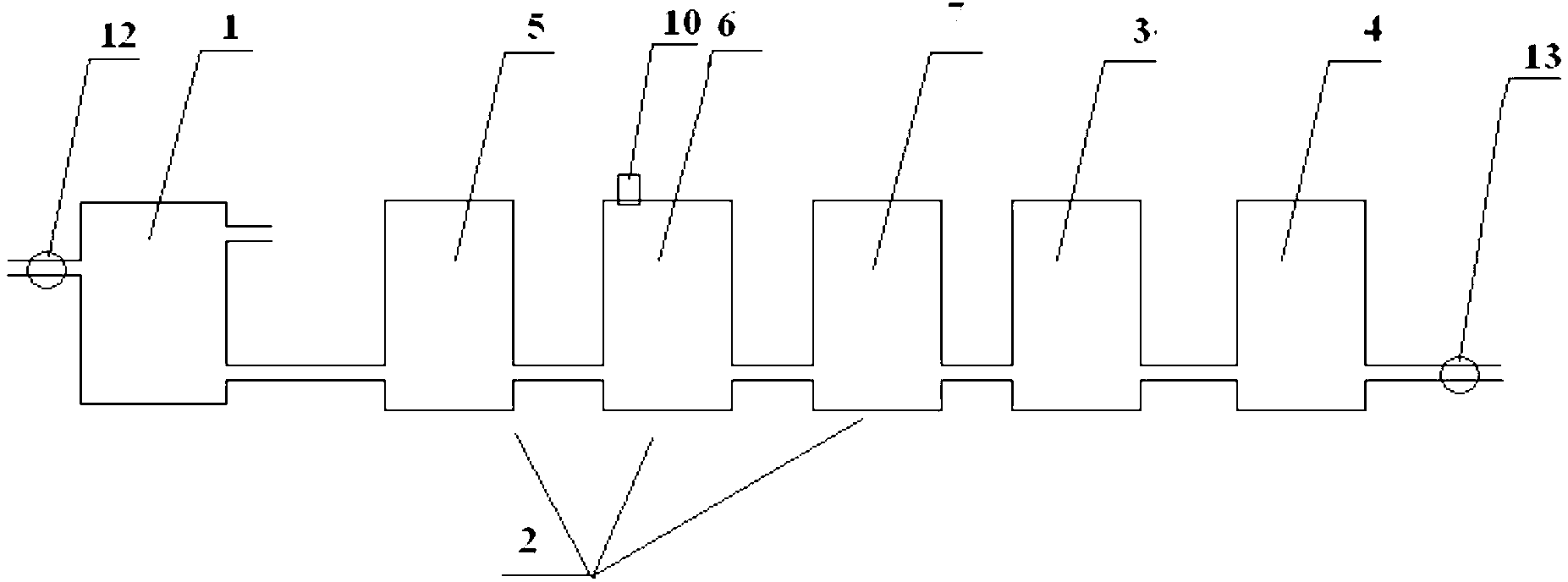

1.一種污廢水高效處理設備，其特征在于：包括依次連接的進水泵(12)、收油裝置(1)、 生物凈化-氧化裝置(2)、過濾裝置(3)。
2.根據權利要求1所述的一種污廢水高效處理設備，其特征在于：所述生物凈化-氧化 裝置(2)包括互相連接的生物凈化裝置、固液分離裝置和氧化裝置。
3.根據權利要求2所述的一種污廢水高效處理設備，其特征在于：所述生物凈化-氧化 裝置(2)為依次連接的第一生物凈化裝置(5)、第一固液分離裝置(6)和第一氧 化裝置(7)，或依次連接的第一氧化裝置(7)、第一生物凈化裝置(5)和第一固液 分離裝置(6)，或依次連接的第一生物凈化裝置(5)、第一固液分離裝置(6)、第 一氧化裝置(7)、第二生物凈化裝置(8)、第二固液分離裝置(9)，或依次連接的 第一氧化裝置(7)、第一生物凈化裝置(5)、第一固液分離裝置(6)、第二氧化裝 置(10)，或依次連接的第一生物凈化裝置(5)、第一固液分離裝置(6)、第一氧化 裝置(7)、第二生物凈化裝置(8)、第二固液分離裝置(9)、第二氧化裝置(10)。
4.根據權利要求2所述的一種污廢水高效處理設備，其特征在于：所述固液分離裝置 包括氣浮式固液分離裝置和轉盤式固液分離裝置;所述生物凈化裝置為接觸氧化池， 所述生物凈化裝置底部設有第二曝氣裝置、內部設有微生物載體、頂部設有投菌口; 所述固液分離裝置上設有加藥裝置(11)，所述固液分離裝置內設有攪拌器;非平衡 等離子氣體氧化裝置或臭氧氧化裝置;所述非氧化裝置內設有陶瓷催化床，所述陶 瓷催化床上設有氧化劑層，氧化劑優選二氧化鈦;所述收油裝置(1)為微氣浮分散 油收油裝置;所述收油裝置(1)底部設有第一曝氣裝置、上部設有污油回收口、側 壁上部設有進水口、側壁下部設有出水口;所述過濾裝置(3)為濾罐過濾裝置或轉 盤過濾裝置，所述濾罐過濾裝置內填充石英砂、磁鐵礦、海綠石、核桃殼和纖維球 中的一種或幾種，所述轉盤過濾裝置包括依次設置于轉盤本體內的氣浮裝置和濾布 轉盤。還包括反沖洗水罐(4)和反沖洗泵(13)，所述反沖洗水罐(4)與過濾裝置 (3)連接，所述反沖洗泵(13)與反沖洗罐(4)連接。
5.根據權利要求1所述的一種污廢水高效處理設備，其特征在于：所述生物凈化裝置 內包括微生物菌群，所述微生物菌群包括水芽殖桿菌(Gemmobacter aquaticus) ZYEM-P1、棒狀蠟狀芽孢桿菌(Bacillus cereus)、枯草芽孢桿菌(bacillus subtilis)、產 堿假單胞菌(pseudomonas alcaligenes)、解脂假絲酵母(Candidalipolytica)、短芽胞桿菌 (Bacillus brevis)、熒光假單胞菌(Pseudomonasfluorescens)、施氏假單胞菌(pseudomonas stutzeri)、巨大芽孢桿菌(bacillus megaterium)、秋紅假單胞菌(Rhodopseudomonas globiformis)、地衣芽孢桿菌(bacillus licheniformis)、動膠桿菌(zoogloea sp.)、鄰單胞 菌(plesiomonas sp.)中的一種或幾種。
6.一種污廢水高效處理方法，其特征在于：包括以下步驟：
(1)油田三元污水從收油裝置側壁的進水口流入收油裝置內，在收油裝置底部曝 氣裝置曝氣作用下，三元污水部分油水分離，污油從上部的污油回收口內流 出，水液從下部的出水管流出;
(2)第一生物凈化裝置內的曝氣裝置曝氣，步驟(1)的出水流入第一生物凈化裝 置內，在第一生物凈化裝置內生物處理降解步驟(1)的出水中的有機物;
(3)步驟(2)的出水流入固液分離裝置內，水中的懸浮物固體在第一固液分離裝 置內沉淀;
(4)步驟(3)的出水流入第一氧化裝置進行氧化反應;
(5)步驟(4)的出水流入過濾裝置內過濾，即得處理后水。
7.一種污廢水高效處理方法，其特征在于：包括以下步驟：
(1)油田三元污水從收油裝置側壁的進水口流入收油裝置內，在收油裝置底部第 一曝氣裝置曝氣作用下，三元污水部分油水分離，污油從上部的污油回收口 內流出，水液從下部的出水管流出;
(2)步驟(1)的出水流入第一氧化裝置進行氧化反應;
(3)第一生物凈化裝置內的曝氣裝置曝氣，步驟(2)的出水流入第一生物凈化裝 置內，在第一生物凈化裝置內生物處理降解步驟(2)的出水中的有機物;
(4)步驟(3)的出水流入固液分離裝置內，水中的懸浮物固體在第一固液分離裝 置內沉淀;
(5)步驟(4)的出水流入過濾裝置內過濾，即得處理后水。
8.一種污廢水高效處理方法，其特征在于：包括以下步驟：
(1)油田三元污水從收油裝置側壁的進水口流入收油裝置內，在收油裝置底部第 一曝氣裝置曝氣作用下，三元污水部分油水分離，污油從上部的污油回收口 內流出，水液從下部的出水管流出;
(2)第一生物凈化裝置內的曝氣裝置曝氣，步驟(1)的出水流入第一生物凈化裝 置內，在第一生物凈化裝置內生物處理降解步驟(1)的出水中的有機物;
(3)步驟(2)的出水流入固液分離裝置內，水中的懸浮物固體在第一固液分離裝 置內沉淀;
(4)步驟(3)的出水流入第一氧化裝置進行氧化反應;
(5)第二生物凈化裝置內的曝氣裝置曝氣，步驟(4)的出水流入第二生物凈化裝 置內，在第二生物凈化裝置內生物處理降解步驟(4)的出水中的有機物;
(6)步驟(5)的出水流入固液分離裝置內，水中的懸浮物固體在第二固液分離裝 置內沉淀;
(7)步驟(6)的出水流入過濾裝置內過濾，即得處理后水。
9.一種污廢水高效處理方法，其特征在于：包括以下步驟：
(1)油田三元污水從收油裝置側壁的進水口流入收油裝置內，在收油裝置底部第 一曝氣裝置曝氣作用下，三元污水部分油水分離，污油從上部的污油回收口 內流出，水液從下部的出水管流出;
(2)步驟(1)的出水流入第一氧化裝置進行氧化反應;
(3)第一生物凈化裝置內的曝氣裝置曝氣，步驟(2)的出水流入第一生物凈化裝 置內，在第一生物凈化裝置內生物處理降解步驟(2)的出水中的有機物;
(4)步驟(3)的出水流入固液分離裝置內，水中的懸浮物固體在第一固液分離裝 置內沉淀;
(5)步驟(4)的出水流入第二氧化裝置進行氧化反應;
(6)步驟(5)的出水流入過濾裝置內過濾，即得處理后水。
10.一種污廢水高效處理方法，其特征在于：包括以下步驟：
(1)油田三元污水從收油裝置側壁的進水口流入收油裝置內，在收油裝置底部第 一曝氣裝置曝氣作用下，三元污水部分油水分離，污油從上部的污油回收口 內流出，水液從下部的出水管流出;
(2)第一生物凈化裝置內的曝氣裝置曝氣，步驟(1)的出水流入第一生物凈化裝 置內，在第一生物凈化裝置內生物處理降解步驟(1)的出水中的有機物;
(3)步驟(2)的出水流入固液分離裝置內，水中的懸浮物固體在第一固液分離裝 置內沉淀;
(4)步驟(3)的出水流入第一氧化裝置進行氧化反應;
(5)第二生物凈化裝置內的曝氣裝置曝氣，步驟(4)的出水流入第二生物凈化裝 置內，在第二生物凈化裝置內生物處理降解步驟(4)的出水中的有機物;
(6)步驟(5)的出水流入固液分離裝置內，水中的懸浮物固體在第二固液分離裝 置內沉淀;
(7)步驟(6)的出水流入第二氧化裝置進行氧化反應;
(8)步驟(7)的出水流入過濾裝置內過濾，即得處理后水。
說明書
一種污廢水高效處理設備及方法
技術領域
本發明屬于油田污廢水處理領域，特別涉及一種污廢水高效處理設備，還涉及一種 油田三元污水處理的方法。
背景技術
聚合物驅油技術是一種廣泛應用的采油技術，高質量濃度的聚合物驅油的方式，可 以改善油水流度比，擴大波及體積，從而提高原油采收率，有效降低了采油成本，對于 保持油田高產穩產功不可沒意義重大。然而，隨著聚合物驅油應用的大規模工業化推廣， 油田消耗清水量越來越多，同時也造成了污水由于過剩而大量外排，尤其是類似注聚液、 聚驅洗井水因含有大量含油聚合物殘液等污染物，且成分復雜，水質粘度大，聚合物分 子量大，結構復雜。
為了提高原油采收率降低耗水量，出現了二次、三次(三元)采油技術，并得到廣 泛應用。三元采出水中含有大量的聚合物(聚丙烯酰胺)及石油磺酸鹽，處理難度比水 驅采出水大得多，油水分離難度加大。具體表現為：1)采出水的粘度增加;2)采出水 中的油珠變小;3)油水界面水膜強度增大;4)油珠之間聚并成大油珠的能力下降;5) 水質復雜化現象加劇;6)水中含油及懸浮物的去除難度增加等現象。油田三元污水水 質成分復雜，礦化度高，含有大量含油聚合物殘液等污染物，且水質粘度大，聚合物分 子量大、結構復雜，難以用常規方法斷鏈、降粘，造成三元水無法回收利用，導致了水 資源的浪費和嚴重的環境污染。
在水中含石油磺酸鹽及聚合物的情況下，常規的處理方式及流程很難達到回注水指 標要求;即使達到處理指標要求，但存在占地面積大，處理流程長等問題;因此采用其 他處理工藝對來水進行深度處理。
發明內容
發明目的：本發明的第一目的在于提供一種效率高、效果好污廢水高效處理設備， 利用該設備能夠高效處理油田三元污水、高含聚濃度(﹥500mg/L)高粘度含油污水、 低含聚濃度(﹤500mg/L)含油污水、聚區廢液、化工廢水等污水。
本發明的第二目的在于提供一種效率高、效果好的污廢水水處理方法。
技術方案：一種污廢水高效處理設備，包括依次連接的進水泵(12)、收油裝置(1)、 生物凈化-氧化裝置(2)、過濾裝置(3)。
作為改進，所述生物凈化-氧化裝置(2)包括互相連接的生物凈化裝置、固液分離 裝置和氧化裝置。
作為進一步改進，所述生物凈化-氧化裝置(2)為依次連接的第一生物凈化裝置(5)、 第一固液分離裝置(6)和第一氧化裝置(7)，或依次連接的第一氧化裝置(7)、第一 生物凈化裝置(5)和第一固液分離裝置(6)，或依次連接的第一生物凈化裝置(5)、 第一固液分離裝置(6)、第一氧化裝置(7)、第二生物凈化裝置(8)、第二固液分離裝 置(9)，或依次連接的第一氧化裝置(7)、第一生物凈化裝置(5)、第一固液分離裝置 (6)、第二氧化裝置(10)，或依次連接的第一生物凈化裝置(5)、第一固液分離裝置 (6)、第一氧化裝置(7)、第二生物凈化裝置(8)、第二固液分離裝置(9)、第二氧化 裝置(10)。
作為優選，所述固液分離裝置包括氣浮式固液分離裝置和轉盤式固液分離裝置。
作為進一步改進，所述生物凈化裝置為接觸氧化池，所述生物凈化裝置底部設有第 二曝氣裝置、內部設有微生物載體、頂部設有投菌口。
作為進一步改進，所述固液分離裝置上設有加藥裝置(11)，所述固液分離裝置內設 有攪拌器。
作為進一步改進，所述氧化裝置為非平衡等離子氣體氧化裝置或臭氧氧化裝置;所 述氧化裝置內設有陶瓷催化床，所述陶瓷催化床上設有氧化劑層，氧化劑優選二氧化鈦。
作為另一種改進，所述收油裝置(1)為微氣浮分散油收油裝置;所述收油裝置(1) 底部設有第一曝氣裝置、上部設有污油回收口、側壁上部設有進水口、側壁下部設有出 水口。
作為另一種改進，所述過濾裝置(3)為濾罐過濾裝置或轉盤過濾裝置，所述濾罐過 濾裝置內填充石英砂、磁鐵礦、海綠石、核桃殼和纖維球中的一種或幾種;所述轉盤過 濾裝置包括依次設置于轉盤本體內的氣浮裝置和濾布轉盤。
作為另一種改進，還包括反沖洗水罐(4)和反沖洗泵(13)，所述反沖洗水罐(4) 與過濾裝置(3)連接，所述反沖洗泵(13)與反沖洗罐(4)連接。
作為另一種改進，所述生物凈化裝置內包括微生物菌群，所述微生物菌群包括水芽 殖桿菌(Gemmobacter aquaticus)ZYEM-P1、棒狀蠟狀芽孢桿菌(Bacillus cereus)、枯草 芽孢桿菌(bacillus subtilis)、產堿假單胞菌(pseudomonas alcaligenes)、解脂假絲酵母 (Candidalipolytica)、短芽胞桿菌(Bacillus brevis)、熒光假單胞菌(Pseudomonasfluorescens)、 施氏假單胞菌(pseudomonas stutzeri)、巨大芽孢桿菌(bacillus megaterium)、秋紅假單胞 菌(Rhodopseudomonas globiformis)、地衣芽孢桿菌(bacillus licheniformis)、動膠桿菌 (zoogloea sp.)、鄰單胞菌(plesiomonas sp.)中的一種或幾種。
作為進一步優選，所述微生物包括水芽殖桿菌(Gemmobacter aquaticus)ZYEM-P1， 保藏在中國微生物菌種保藏管理委員會普通微生物中心，保藏單位地址：北京市朝陽 區北辰西路1號院3號，中國科學院微生物研究所，郵政編碼為100101，保藏編號 為：CGMCC No.7925，保藏日期為2013年07月15日。
本發明還提供了一種利用上述設備處理污廢水的方法，包括以下步驟：
(1)油田三元污水從收油裝置側壁的進水口流入收油裝置內，在收油裝置底部曝 氣裝置曝氣作用下，三元污水部分油水分離，污油從上部的污油回收口內流 出，水液從下部的出水管流出;
(2)第一生物凈化裝置內的曝氣裝置曝氣，步驟(1)的出水流入第一生物凈化裝 置內，在第一生物凈化裝置內生物處理降解步驟(1)的出水中的有機物;
(3)步驟(2)的出水流入固液分離裝置內，水中的懸浮物固體在第一固液分離裝 置內沉淀;
(4)步驟(3)的出水流入第一氧化裝置進行氧化反應;
(5)步驟(4)的出水流入過濾裝置內過濾，即得處理后水。
其中，步驟(1)中，水力停留時間為2-3h，優選2.5h;步驟(2)中，第一生物凈 化裝置內設有水芽殖桿菌(Gemmobacter aquaticus)ZYEM-P1，水力停留時間為6-20h， 優選10h，氣水比為(20-25)：1;步驟(3)中，水力停留時間為0.2-0.6h，優選0.3h; 步驟(4)中，第一氧化裝置為等離子活性氣體氧化裝置，水力停留時間為0.5-1h，優 選0.6h;步驟(5)中，水流速度為5-10m/h，優選8m/h。
本發明還提供了另一種利用上述設備處理污廢水的方法，包括以下步驟：
(1)油田三元污水從收油裝置側壁的進水口流入收油裝置內，在收油裝置底部第 一曝氣裝置曝氣作用下，三元污水部分油水分離，污油從上部的污油回收口 內流出，水液從下部的出水管流出;
(2)步驟(1)的出水流入第一氧化裝置進行氧化反應;
(3)第一生物凈化裝置內的曝氣裝置曝氣，步驟(2)的出水流入第一生物凈化裝 置內，在第一生物凈化裝置內生物處理降解步驟(2)的出水中的有機物;
(4)步驟(3)的出水流入固液分離裝置內，水中的懸浮物固體在第一固液分離裝 置內沉淀;
(5)步驟(4)的出水流入過濾裝置內過濾，即得處理后水。
其中，步驟(1)中，水力停留時間為2-3h，優選2.5h;步驟(2)中，第一氧化裝 置為等離子活性氣體氧化裝置，水力停留時間為0.5-1h，優選0.6h;步驟(3)中，第 一生物凈化裝置內設有水芽殖桿菌(Gemmobacter aquaticus)ZYEM-P1，水力停留時間 為6-20h，優選10h，氣水比為(20-25)：1;步驟(4)中，水力停留時間為0.2-0.6h， 優選0.3h;步驟(5)中，水流速度為5-10m/h，優選8m/h。
本發明還提供了另一種利用上述設備處理污廢水的方法，包括以下步驟：
(1)油田三元污水從收油裝置側壁的進水口流入收油裝置內，在收油裝置底部第 一曝氣裝置曝氣作用下，三元污水部分油水分離，污油從上部的污油回收口 內流出，水液從下部的出水管流出;
(2)第一生物凈化裝置內的曝氣裝置曝氣，步驟(1)的出水流入第一生物凈化裝 置內，在第一生物凈化裝置內生物處理降解步驟(1)的出水中的有機物;
(3)步驟(2)的出水流入固液分離裝置內，水中的懸浮物固體在第一固液分離裝 置內沉淀;
(4)步驟(3)的出水流入第一氧化裝置進行氧化反應;
(5)第二生物凈化裝置內的曝氣裝置曝氣，步驟(4)的出水流入第二生物凈化裝 置內，在第二生物凈化裝置內生物處理降解步驟(4)的出水中的有機物;
(6)步驟(5)的出水流入固液分離裝置內，水中的懸浮物固體在第二固液分離裝 置內沉淀;
(7)步驟(6)的出水流入過濾裝置內過濾，即得處理后水。
其中，步驟(1)中，水力停留時間為2-3h，優選2.5h;步驟(2)中，第一生物凈 化裝置內設有水芽殖桿菌(Gemmobacter aquaticus)ZYEM-P1，水力停留時間為6-20h， 優選10h，氣水比為(20-25)：1;步驟(3)中，水力停留時間為0.2-0.6h，優選0.3h; 步驟(4)中，第一氧化裝置為等離子活性氣體氧化裝置，水力停留時間為0.5-1h，優 選0.6h;步驟(5)中，第一生物凈化裝置內設有水芽殖桿菌(Gemmobacter aquaticus) ZYEM-P1，水力停留時間為6-20h，優選10h，氣水比為(20-25)：1;步驟(6)中， 水力停留時間為0.2-0.6h，優選0.3h;步驟(7)中，水流速度為5-10m/h，優選8m/h。
本發明還提供了另一種利用上述設備處理污廢水的方法，包括以下步驟：
(1)油田三元污水從收油裝置側壁的進水口流入收油裝置內，在收油裝置底部第 一曝氣裝置曝氣作用下，三元污水部分油水分離，污油從上部的污油回收口 內流出，水液從下部的出水管流出;
(2)步驟(1)的出水流入第一氧化裝置進行氧化反應;
(3)第一生物凈化裝置內的曝氣裝置曝氣，步驟(2)的出水流入第一生物凈化裝 置內，在第一生物凈化裝置內生物處理降解步驟(2)的出水中的有機物;
(4)步驟(3)的出水流入固液分離裝置內，水中的懸浮物固體在第一固液分離裝 置內沉淀;
(5)步驟(4)的出水流入第二氧化裝置進行氧化反應;
(6)步驟(5)的出水流入過濾裝置內過濾，即得處理后水。
其中，步驟(1)中，水力停留時間為2-3h，優選2.5h;步驟(2)中，第一氧化裝 置為等離子活性氣體氧化裝置，水力停留時間為0.5-1h，優選0.6h;步驟(3)中，第 一生物凈化裝置內設有水芽殖桿菌(Gemmobacter aquaticus)ZYEM-P1，水力停留時間 為6-20h，優選10h，氣水比為(20-25)：1;步驟(4)中，水力停留時間為0.2-0.6h， 優選0.3h;步驟(5)中，第二氧化裝置為等離子活性氣體氧化裝置，水力停留時間為 0.5-1h，優選0.6h;步驟(6)中，水流速度為5-10m/h，優選8m/h。
本發明還提供了另一種利用上述設備處理污廢水的方法，包括以下步驟：
(1)油田三元污水從收油裝置側壁的進水口流入收油裝置內，在收油裝置底部第 一曝氣裝置曝氣作用下，三元污水部分油水分離，污油從上部的污油回收口 內流出，水液從下部的出水管流出;
(2)第一生物凈化裝置內的曝氣裝置曝氣，步驟(1)的出水流入第一生物凈化裝 置內，在第一生物凈化裝置內生物處理降解步驟(1)的出水中的有機物;
(3)步驟(2)的出水流入固液分離裝置內，水中的懸浮物固體在第一固液分離裝 置內沉淀;
(4)步驟(3)的出水流入第一氧化裝置進行氧化反應;
(5)第二生物凈化裝置內的曝氣裝置曝氣，步驟(4)的出水流入第二生物凈化裝 置內，在第二生物凈化裝置內生物處理降解步驟(4)的出水中的有機物;
(6)步驟(5)的出水流入固液分離裝置內，水中的懸浮物固體在第二固液分離裝 置內沉淀;
(7)步驟(6)的出水流入第二氧化裝置進行氧化反應;
(8)步驟(7)的出水流入過濾裝置內過濾，即得處理后水。
其中，步驟(1)中，水力停留時間為2-3h，優選2.5h;步驟(2)中，第一生物凈 化裝置內設有水芽殖桿菌(Gemmobacter aquaticus)ZYEM-P1，水力停留時間為6-20h， 優選10h，氣水比為(20-25)：1;步驟(3)中，水力停留時間為0.2-0.6h，優選0.3h; 步驟(4)中，第一氧化裝置為等離子活性氣體氧化裝置，水力停留時間為0.5-1h，優 選0.6h;步驟(5)中，第一生物凈化裝置內設有水芽殖桿菌(Gemmobacter aquaticus) ZYEM-P1，水力停留時間為6-20h，優選10h，氣水比為(20-25)：1;步驟(6)中， 水力停留時間為0.2-0.6h，優選0.3h;步驟(7)中，第二氧化裝置為等離子活性氣體氧 化裝置，水力停留時間為0.5-1h，優選0.6h;步驟(8)中，水流速度為5-10m/h，優選 8m/h。
有益效果：本發明提供的一種污廢水高效處理設備使用方便，運行成本低，處理效 果好，處理效率高，通過收油裝置、生物凈化-氧化裝置、過濾裝置的組合，能夠有效 處理油田三元污水、高含聚濃度(﹥500mg/L)高粘度含油污水、低含聚濃度(﹤500mg/L) 含油污水、聚區廢液、化工廢水等污水
該裝置的生物凈化裝置利用生物凈化裝置和氧化裝置聯合對污廢水進行處理。生物 凈化裝置能夠通過新城代謝作用分解廢水中的油類等有機污染物，將有機污染物分解或 礦化為易被微生物降解的中間產物，并以脫落菌膜形式懸浮于污水中;通過微生物攻擊 有機污染物使之分解為小分子鏈丙烯酰胺和NH3，并利用丙烯酰胺、污油及其它有機污 染物為碳源，利用NH3為氮源，實現微生物的新陳代謝，通過水合、活化、氧化、還原、 合成，把這些復雜的有機物降解為簡單的無機物，最終產物為水和CO2，同時產生丙烯 酸殘?bào)w和釋放出微量氨氣，實現油田污廢水的降解凈化;氧化裝置能夠在高頻、高壓作 用下通過強電離放電而產生非平衡等離子活性氣體，活性氣體在裝置反應塔內對污水中 高穩定的高分子有機物、油及有毒物質等進行開環、斷鏈、降解，使水體粘度大大降低， 從而更利于利用小分子微生物的新陳代謝;或?qū)⑽⑸镄玛惔x后的小分子繼續斷鏈、 降解，使達到出水水質要求。全過程產生固體廢棄物量少，污水處理的運行更穩定、更 經濟。
該設備無需投入有害的化學藥劑，不但縮短處理時間，而且大大減少了運行能耗， 減少固體廢棄物的產生，杜絕了處理后的廢液污水回收對系統的二次污染;適用范圍廣。
本發明提供的一種污廢水高效處理方法，工藝簡單，操作方便，處理效果好，處理 效率高。
