申請日2013.10.14

　　公開(公告)日2014.02.12

　　IPC分類號C02F1/04; C02F9/14

　　摘要

　　本發明公開了一種印刷車間污水的環保零排放處理系統，包括依次相連的污水池、蒸餾罐、冷凝管、沉淀池、砂濾池、厭氧水解池和清水池，所述污水池與蒸餾罐相通的管道上設有水泵，該水泵將收集來的污水從污水池輸送至蒸餾罐內;所述蒸餾罐的底部設有電加熱器，冷凝管的一端與蒸餾罐頂端與連接，另一端與沉淀池相通。本發明設計合理，采用蒸餾、沉淀和砂濾處理工藝，廢水經處理后出水清澈透明，水質符合生產用水的要求，污水處理系統運行成本低廉，可達到節約水資源、保護環境、降低企業成本的目的。

　　權利要求書

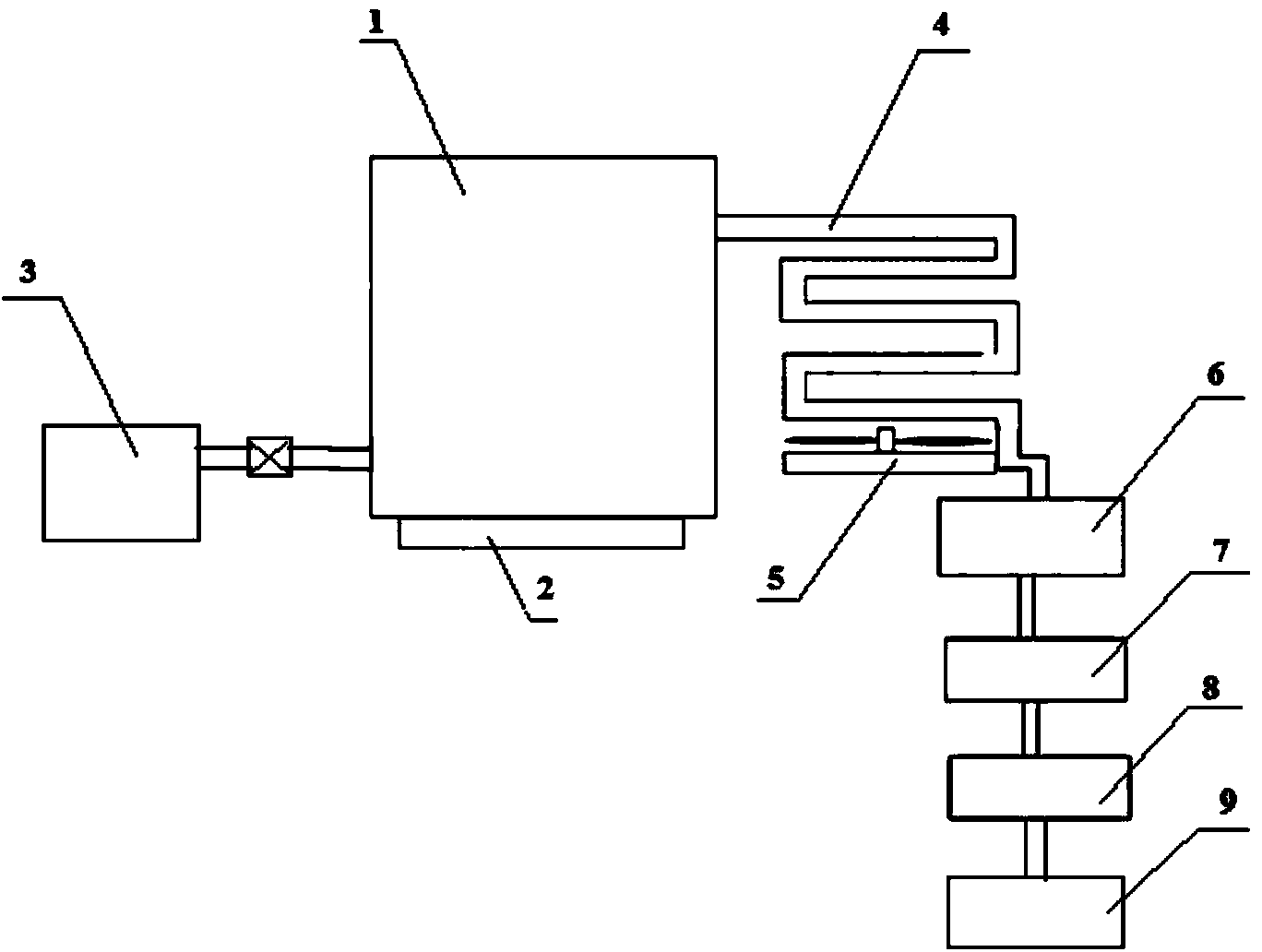

　　1.印刷車間污水的環保零排放處理系統，包括依次相連的污水池(3)、蒸 餾罐(1)、冷凝管(4)、沉淀池(6)、砂濾池(7)、厭氧水解池(8)和清水 池(9)，其特征在于：所述污水池(3)與蒸餾罐(1)相通的管道上設有水泵， 該水泵將收集來的污水從污水池(3)輸送至蒸餾罐(1)內;所述蒸餾罐(1) 的底部設有電加熱器(2)，冷凝管(4)的一端與蒸餾罐(1)頂端與連接，另 一端與沉淀池(6)相通。

　　2.如權利要求1所述的印刷車間污水的環保零排放處理系統，其特征在于： 所述蒸餾罐(1)還與消泡劑儲存罐連接。

　　3.如權利要求1所述的印刷車間污水的環保零排放處理系統，其特征在于： 所述冷凝管(4)下端設有冷卻風扇(5)。

　　4.如權利要求1所述的印刷車間污水的環保零排放處理系統，其特征在于： 所述的砂濾池(7)內鋪設有濾砂。

　　說明書

　　印刷車間污水的環保零排放處理系統

　　技術領域

　　本發明涉及一種污水處理系統，具體涉及印刷車間污水的環保零排放處理 系統。

　　背景技術

　　凹版印刷機的印刷裝置包括標準型和頂壓滾筒型印刷裝置，前者由印版滾 筒和壓印滾筒組成。其中，印版滾筒為圓筒形，表面鍍銅作為版材，然后通過 雕刻或照相腐蝕，在滾筒表面形成凹下去的圖文。凹版印刷機的印版滾筒直接 浸入油墨槽中，在高速運轉下的油墨很快地填滿印版滾筒，然后經過刮墨刀將 印版表面空白部分的油墨刮去，剩下圖文凹槽部分的油墨，經過壓印滾筒的滾 壓將油墨轉移到紙張或其它承印物上，即成為印刷品。

　　油墨槽在印刷過程中要進行徹底的清潔，由于在印刷過程中油墨和紙粉， 紙毛、噴粉、礦物質等雜質混合在一起存在于膠輥的表面，而油墨是油溶性的， 紙粉，紙毛，噴粉等雜質是水溶性的，礦物質是油和水都無法溶解的，它們以 混合的狀態存在于膠輥之上，必須是用油墨清潔劑和水配合通過乳化的原理， 形成油包水和水包油的狀態，清潔存在于膠輥之上的油墨和紙粉，紙毛，噴粉 等物質。因此在膠印過程中，使用油墨清潔劑是必須而頻繁的，每次清潔印刷 座油墨都會產生污水，污水的成分包括了油墨清潔劑、水、油墨、紙粉、紙毛 和礦物質等，顏色呈現油墨的顏色，這種污水有毒性，對環境的影響非常大， 如果不處理或處理不當，會對環境造成嚴重污染。

　　發明內容

　　本發明的目的是提供一種運行成本低廉、污水處理后可作為工業用水循環 利用的用于印刷車間的污水處理系統。

　　為解決上述技術問題，本發明所采用的技術方案如下：

　　印刷車間污水的環保零排放處理系統，包括依次相連的污水池、蒸餾罐、 冷凝管、沉淀池、砂濾池、厭氧水解池和清水池，所述污水池與蒸餾罐相通的 管道上設有水泵，該水泵將收集來的污水從污水池輸送至蒸餾罐內;所述蒸餾 罐的底部設有電加熱器，冷凝管的一端與蒸餾罐頂端與連接，另一端與沉淀池 相通。

　　在上述技術方案的基礎上，上述蒸餾罐還與消泡劑儲存罐連接。

　　作為本發明的改進，上述冷凝管下端設有冷卻風扇。

　　上述的砂濾池內鋪設有濾砂。

　　與現有技術相比，本發明具有的有益效果為：

　　本發明設計合理，采用蒸餾、沉淀和砂濾處理工藝，廢水經處理后出水清 澈透明，水質符合生產用水的要求，污水處理系統運行成本低廉，可達到節約 水資源、保護環境、降低企業成本的目的。
