申請日2013.10.14

　　公開(公告)日2014.04.02

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了一種三圓同心一體化水處理裝置，其特征在于：包括高級氧化池、調節沉淀池和澄清池，所述的高級氧化池、調節沉淀池和澄清池由三個同心的圓形構筑物組成，所述的三個圓形構筑物高度由內到外依次降低，所述的高級氧化池底部連接有一進水管。本實用新型所述的三圓同心一體化水處理裝置，具有的有益效果為：三個水處理工藝流程，采用三個同心圓的一體化設計，占地面積小、處理效率高;采用鐵屑與H2O2結合的高級氧化技術，污染物去除效果好，處理后的水可以回用;待處理的原水由內往外依次處理，三個圓形構筑物高度由內到外依次降低，水在重力作用下流動，不需要提升泵等，節約能耗，運行成本低，易于操作和管理。

　　權利要求書

　　1.一種三圓同心一體化水處理裝置，其特征在于：包括高級氧化池、調節沉淀池和澄清池，所述的高級氧化池、調節沉淀池和澄清池由三個同心的圓形構筑物組成，所述的三個圓形構筑物高度由內到外依次降低，所述的高級氧化池底部連接有一進水管。

　　2.根據權利要求1所述的一種三圓同心一體化水處理裝置，其特征在于：所述的高級氧化池內填充有濾料，濾料上負載有鐵屑。

　　3.根據權利要求1所述的一種三圓同心一體化水處理裝置，其特征在于：所述的調節沉淀池底部設有一污泥斗，所述的污泥斗連接排泥管。

　　4.根據權利要求1所述的一種三圓同心一體化水處理裝置，其特征在于：所述的澄清池設有一清水區和一集泥區，所述的清水區連接有一產水管，集泥區連接有排泥管，所述的澄清池的高度自清水區往集泥區逐漸降低。

　　說明書

　　一種三圓同心一體化水處理裝置

　　技術領域

　　本實用新型涉及污水處理領域，特別涉及一種三圓同心一體化水處理裝置。

　　背景技術

　　隨著社會經濟的發展和人口的增長，工農業生產用水和排污總量不斷增加，鄉鎮農村污水處理率不高，加重了自然水體污染。目前水體自然凈化功能已經無法恢復污染水質，局部水循環系統平衡遭到破壞，許多城市和地區出現了水源型缺水或水質型缺水問題。隨著工業發展和人們生活水平的提高，水污染問題則越來越嚴峻。

　　污水經過處理后回用既能夠保護環境，又可緩解水資源短缺所引起的矛盾，促進經濟的可持續發展。因此污水回用已成為社會發展的需要，污水處理和回用已迫在眉睫，目前國內外多采用集中式污水處理和回用，該法具有規模效益，但同時也存在污水收集難、污水和中水管網投資高、占地面積大和施工不方便等問題，嚴重制約了污水處理和回用率。

　　采用分散式污水再生處理技術作為補充，可以很好地解決這些問題。近年來，廢水處理設備朝著小型化的方向發展，一體化廢水處理設備應運而生。目前在歐美、日本等國家和地區一體化污水處理設備已經廣泛應用于城市生活用水處理和工業用水處理。我國在這方面也取得了較大的成績，出現了許多一體化處理設備，由于其投資少，運作和管理方便，費用低，從而緩解了水處理行業對水處理設備的資金壓力;一體化污水處理設備逐漸成為水處理中一個新的研究熱點。

　　實用新型內容

　　本實用新型的目的在于提供一種占地面積小、處理效率高、效果好的三圓同心一體化水處理裝置。

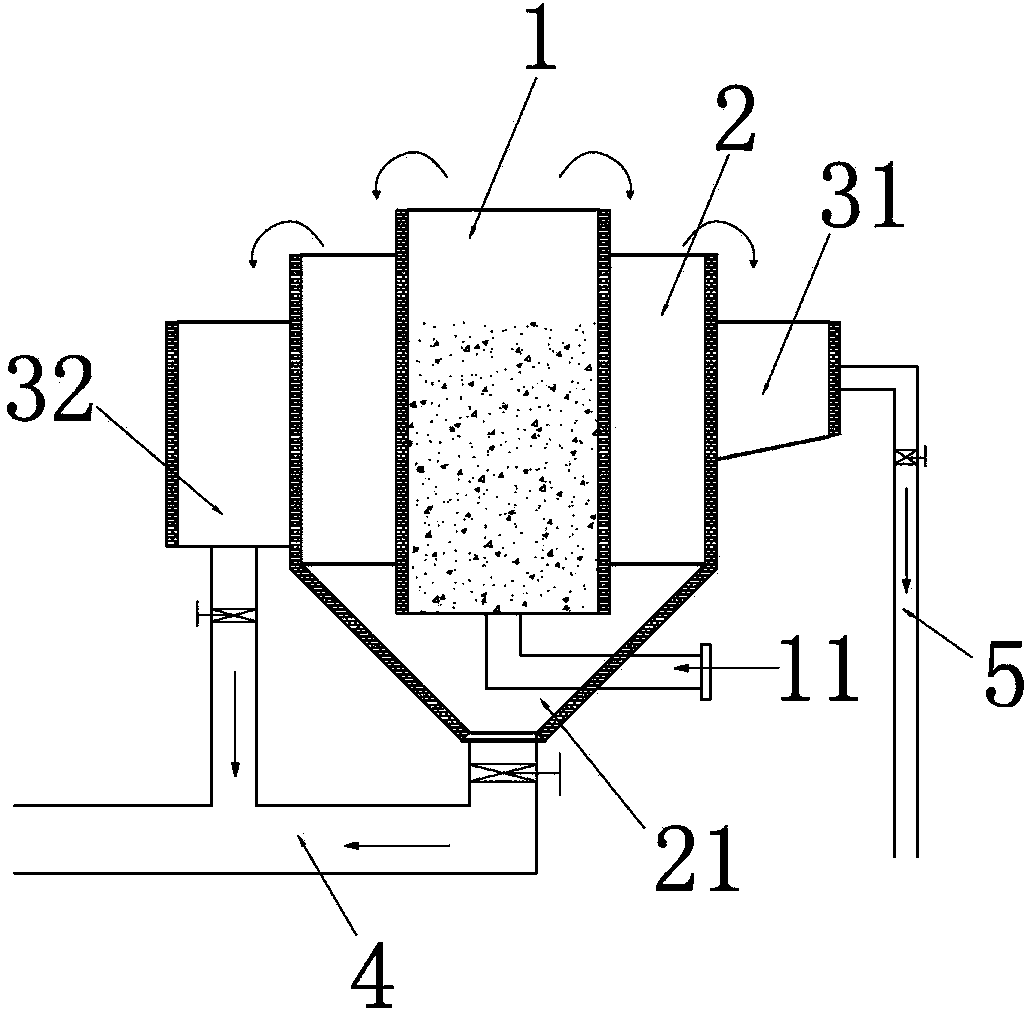

　　為達到上述目的，本實用新型所提出的技術方案為：一種三圓同心一體化水處理裝置，其特征在于：包括高級氧化池、調節沉淀池和澄清池，所述的高級氧化池、調節沉淀池和澄清池由三個同心的圓形構筑物組成，所述的三個圓形構筑物高度由內到外依次降低，所述的高級氧化池底部連接有一進水管。

　　進一步，所述的高級氧化池內填充有濾料，濾料上負載有鐵屑。

　　優選的，所述的調節沉淀池底部設有一污泥斗，所述的污泥斗連接排泥管。

　　優選的，所述的澄清池設有一清水區和一集泥區，所述的清水區連接有一產水管，集泥區連接有排泥管，所述的澄清池的高度自清水區往集泥區逐漸降低，利于污泥在低處收集。

　　采用上述技術方案，本實用新型所述的三圓同心一體化水處理裝置，具有的有益效果為：

　　1) 三個水處理工藝流程，采用三個同心圓的一體化設計，占地面積小、處理效率高;

　　2) 采用鐵屑與H2O2結合的高級氧化技術，污染物去除效果好，處理后的水可以回用;

　　3) 待處理的原水由內往外依次處理，三個圓形構筑物高度由內到外依次降低，水在重力作用下流動，不需要提升泵等，節約能耗，運行成本低，易于操作和管理。
