申請日2013.10.14

　　公開(公告)日2014.04.02

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種改進的一體化膜法污水再生器，其特征在于：包括罐體，所述的罐體內依次設有水解酸化厭氧反應池、曝氣池、膜濾池、再生水池，所述的膜濾池上設有一將曝氣及超濾處理后的水循環回流到水解酸化厭氧反應池的回流管。本實用新型所述的改進的一體化膜法污水再生器，具有的有益效果為：占地面積小：與傳統再生處理工藝相比省地大于50%;處理流程短：與傳統工藝相比省去沉淀、過濾環節;節能高效：與傳統再生處理工藝相比節能大于50%;除磷脫氮效果好：污泥齡長，有利于硝化、反硝化細菌生長;將經過好氧硝化處理的污水，回流到水解酸化厭氧反應池，提高了污水反硝化的效果，有利于污水中氮的去除，提高出水水質。

　　權利要求書

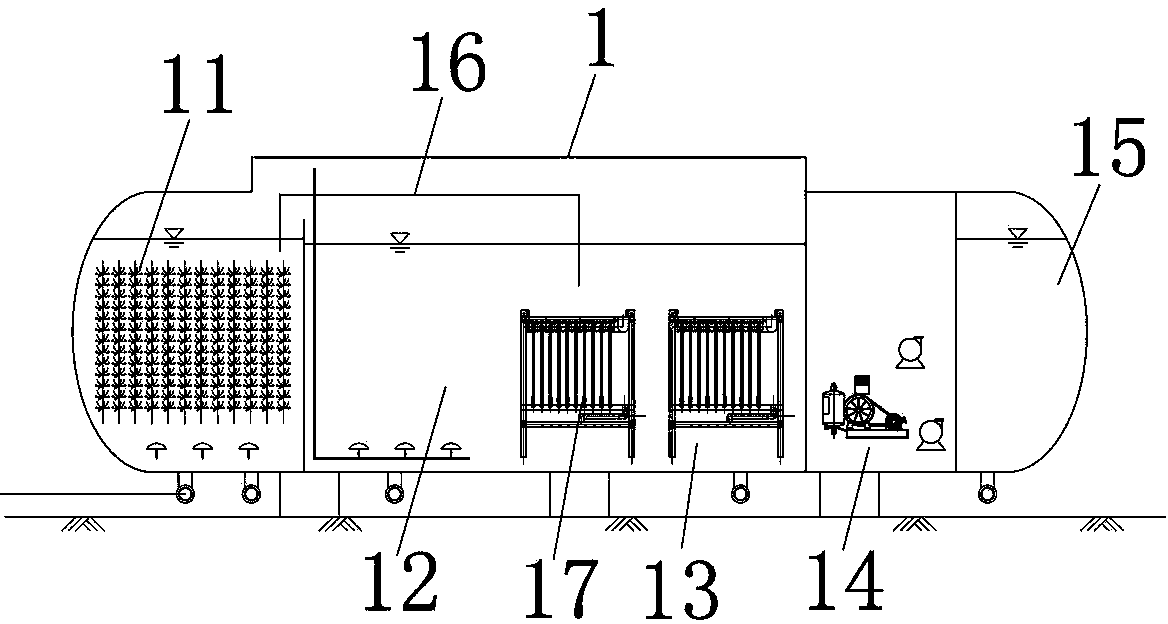

　　1.一種改進的一體化膜法污水再生器，其特征在于：包括罐體，所述的罐體內依次設有水解酸化厭氧反應池、曝氣池、膜濾池、再生水池，所述的膜濾池上設有一將曝氣及超濾處理后的水循環回流到水解酸化厭氧反應池的回流管。

　　2.根據權利要求1所述的一種改進的一體化膜法污水再生器，其特征在于：所述的罐體內還設有設備室。

　　3.根據權利要求1所述的一種改進的一體化膜法污水再生器，其特征在于：所述的膜濾池內所裝填的膜組件為浸沒式超濾膜組件。

　　說明書

　　一種改進的一體化膜法污水再生器

　　技術領域

　　本實用新型涉及污水處理領域，特別涉及一種改進的一體化膜法污水再生器。

　　背景技術

　　隨著社會經濟的發展和人口的增長，水資源已經成為國家經濟可持續發展的制約因素。我國面臨的水資源危機更加嚴峻，我國人均水資源僅為世界人均水平的四分之一，經濟的高速發展，工農業生產用水和排污總量不斷增加，鄉鎮農村污水處理率不高，加重了自然水體污染。目前水體自然凈化功能已經無法恢復污染水質，局部水循環系統平衡遭到破壞，許多城市和地區出現了水源型缺水或水質型缺水問題。

　　污水經過處理后回用既能夠保護環境，又可緩解水資源短缺所引起的矛盾，促進經濟的可持續發展。因此污水回用已成為社會發展的需要，污水處理和回用已迫在眉睫，目前國內外多采用集中式污水處理和回用，該法具有規模效益，但同時也存在污水收集難、污水和中水管網投資高、占地面積大和施工不方便等問題，嚴重制約了污水處理和回用率。

　　采用分散式污水再生處理技術作為補充，可以很好地解決這些問題。目前國內外也有工業化的一體化污水處理回用設備，然而現有設備大多采用傳統的生化、沉淀和過濾等方法，普遍存在脫氮除磷效果不佳、能耗高、占地面積大、運行不穩定、出水水質不理想等缺點，給污水回用率造成了一定的影響。

　　實用新型內容

　　針對上述問題，本實用新型的目的在于提供一種能夠有效解決上述問題的改進的一體化膜法污水再生器。

　　為達到上述目的，本實用新型所提出的技術方案為：一種改進的一體化膜法污水再生器，其特征在于：包括罐體，所述的罐體內依次設有水解酸化厭氧反應池、曝氣池、膜濾池、再生水池，所述的膜濾池上設有一將曝氣及超濾處理后的水循環回流到水解酸化厭氧反應池的回流管。

　　進一步，所述的罐體內還設有設備室。

　　進一步，所述的膜濾池內所裝填的膜組件為浸沒式超濾膜組件。

　　采用上述技術方案，本實用新型所述的改進的一體化膜法污水再生器，具有的有益效果為：

　　1) 占地面積�。号c傳統再生處理工藝相比省地大于50%;

　　2) 處理流程短：與傳統工藝相比省去沉淀、過濾環節;

　　3) 節能高效：與傳統再生處理工藝相比節能大于50%;

　　4) 除磷脫氮效果好：污泥齡長，有利于硝化、反硝化細菌生長;

　　5) 將經過好氧硝化處理的污水，回流到水解酸化厭氧反應池，提高了污水反硝化的效果，有利于污水中氮的去除，提高出水水質。
