申請日2013.10.14
公開(公告)日2015.12.02
IPC分類號C02F1/469
摘要
本發明公開了一種高效率低能耗型廢水回收利用裝置及其應用，其特征在于：包括原水儲箱，流量計組，濃縮型電滲析器組，陽極水氣液分離器和陰極水氣液分離器;流量計組分別通過管路與第一級濃縮型電滲析器的淡水室、濃水室、陽極水室和陰極水室相連通;末級濃縮型電滲析器的陽極水室通過管路經陽極水氣液分離器與原水儲箱相連通，陰極水室通過管路經陰極水氣液分離器與原水儲箱相連通，濃水室通過管路經濃水外輸泵經產品濃水流量計輸出，淡水室通過管路直接輸出。本發明通過合理控制得到高度濃縮的、含有回收價值的有用資源的濃水及回收淡水資源，最終實現工業廢水“零排放”。本發明具有性能可靠，節省能耗等優點。
權利要求書
1.一種高效率低能耗型廢水回收利用裝置，其特征在于：包括原水儲箱 (101)，通過管路經原水泵(105)與所述原水儲箱(101)相連通的流量計組， 通過管路與所述流量計組相連通的濃縮型電滲析器組，陽極水氣液分離器(114) 和陰極水氣液分離器(115)，其中，所述濃縮型電滲析器組包括至少兩級濃縮 型電滲析器;
所述濃縮型電滲析器包括依次固定連接的膜堆鎖緊端板(1)、密封墊(2)、 一體化電極室(3)和極膜及膜堆(4);
所述一體化電極室(3)包括用于容納電極的電極艙(6)和護膜孔板(8); 所述膜堆鎖緊端板(1)的上、下兩端分別設有電極水出口(5)和電極水進口 (7)，所述密封墊(2)的上、下兩端分別設有與所述電極水出口(5)和所述 電極水進口(7)相匹配的流通孔Ⅰ和流通孔Ⅱ;
所述流量計組包括原水流量計(109)、濃水流量計(110)、陽極水流量計 (103)和陰極水流量計(104)，上述流量計分別通過管路與第一級濃縮型電滲 析器的淡水室、濃水室、陽極水室和陰極水室相連通;
末級濃縮型電滲析器的陽極水室通過管路經所述陽極水氣液分離器(114) 與所述原水儲箱(101)相連通;末級濃縮型電滲析器的陰極水室通過管路經所 述陰極水氣液分離器(115)與所述原水儲箱(101)相連通;
所述末級濃縮型電滲析器的濃水室通過管路經濃水外輸泵(113)經產品濃 水流量計(112)輸出;所述末級濃縮型電滲析器的淡水室通過管路直接輸出。
2.根據權利要求1所述的高效率低能耗型廢水回收利用裝置，其特征在于： 所述電極艙(6)和所述護膜孔板(8)的厚度比為1:3-4。
3.根據權利要求1所述的高效率低能耗型廢水回收利用裝置，其特征在于： 所述護膜孔板(8)的開孔率大于等于60%。
4.根據權利要求1所述的高效率低能耗型廢水回收利用裝置，其特征在于： 所述極膜與膜堆(4)在使用前，需將極膜和所需的陰、陽膜均在與濃縮液所能 達到的最高濃度相同的鹽類的水溶液中浸泡48h以上。
5.根據權利要求1至4任一項所述的高效率低能耗型廢水回收利用裝置， 其特征在于：所述流量計組還包括濃水補充水流量計(102)，所述濃水補充水 流量計(102)通過管路與末級濃縮型電滲析器的濃水室的輸出管路相連通，并 經濃水循環泵(111)與所述濃水流量計(110)相連通。
6.根據權利要求5所述的高效率低能耗型廢水回收利用裝置，其特征在于： 所述第一級濃縮型電滲析器的淡水室、濃水室進口處設有用于倒極工作的控制 開關閥門組Ⅰ;所述末級濃縮型電滲析器的淡水室、濃水室出口處設有用于倒 極工作的控制開關閥門組Ⅱ。
7.根據權利要求6所述的高效率低能耗型廢水回收利用裝置，其特征在于： 當所述濃縮型電滲析器的級數小于等于二級時，所述濃縮型電滲析器采用恒流 電源供電;當所述濃縮型電滲析器的級數大于二級時，第一、二級濃縮型電滲 析器采用恒流電源供電，第三級以上的濃縮型電滲析器采用恒壓電源供電。
8.一種權利要求1所述的高效率低能耗型廢水回收利用裝置的應用，其特 征在于：包括廢水回收利用裝置(Ⅰ)、冷凍/蒸發結晶器(Ⅱ)、離心分離機(Ⅲ)、 干燥器(Ⅳ);廢水經廢水回收利用裝置(Ⅰ)處理后分為兩部分，一部分為回 收的淡水資源，回到生產工藝中;另一部分依次經冷凍/蒸發結晶器(Ⅱ)、離心 分離機(Ⅲ)、干燥器(Ⅳ)得到回收的有用化學資源的固體結晶，其中離心分 離機(Ⅲ)分離出的結晶母液回到廢水回收利用裝置(Ⅰ)中循環濃縮處理。
說明書
一種高效率低能耗型廢水回收利用裝置及其應用
技術領域
本發明涉及工業廢水回收領域，具體地說是一種高效率低能耗型廢水回收利 用裝置及其應用。
背景技術
廢水資源化是回收水資源和廢水中其它有用的化學資源，實現廢水零排放， 保護生態環境的重要技術。工業廢水零排放的關鍵裝備是電滲析濃縮器。
1、廢水回收利用的目的有兩個：一是回收廢水中的水資源，廢水中水資源 占90%以上，脫除其中的鹽類，達到生產工藝用水的要求，回用于生產中。即 避免了廢水污染環境水體，又避免消耗自然界已被過度開發，已經非常短缺的 淡水資源;二是回收廢水中其它的資源，廢水中的各種金屬鹽類，既是污染源， 又是可以回收的資源，而且往往就是生產工藝的原料或者產品，若能將之回收， 則生產成本必然下降，同時還減少了排污費，使企業從中得到雙重的經濟效益。
2、廢水回收利用常用的手段有兩種：一是蒸發法。所謂的蒸發，就是將廢 水中的液態水，汽化為水蒸氣，冷凝后得到淡水。典型的應用例子就是多級閃 蒸型海水淡化裝置。蒸發法常用的有(多級)真空蒸發和熱泵蒸發兩種工藝， 其目的都是為了節約蒸汽的消耗，降低廢水處理成本。我們知道，蒸發1m3的 水所消耗的能量(汽化/潛熱)是將其從0℃加熱到100℃所需要能量(升溫/顯 熱)的5倍，所以蒸發是一個高能耗的工藝過程。工業上在有余熱的場合使用 比較合算。蒸發濃縮得到的濃水，一般可以直接或經過冷卻(凍)得到固體的 鹽類結晶，再經過離心機將其與母液分離、洗滌、干燥即可得到成品;當然， 如果生產工藝允許，也可以將濃水直接回用于生產中;二是電滲析法。電滲析 法的工業應用歷史已經有40多年了，它只消耗電能，電能利用率也達到90%以 上，裝置的使用壽命也可以達到5年以上，是一種非常實用的技術裝備。電滲 析法用于廢水處理，可以方便地既得到淡水又可以將廢水濃縮到幾十倍甚至上 百倍，經過(冷凍或蒸發)結晶、分離、洗滌、干燥就可以得到有用化學資源 的固體結晶。電滲析法在滿足同樣的廢水資源化的任務時，能量的消耗僅為蒸 發法的1/5-1/10，而且只消耗電能，不需要工業鍋爐及其配套的附屬設備，所 以處理系統組成簡單，使用壽命長，廢水處理成本低。為了使電滲析法更好地 用于廢水資源化，特將本法的核心—濃縮型電滲析器的機械密封和結構、工藝 流程、電力供應三個主要方面，做了重新設計。工業實用結果表明，這次全部 重新設計的電滲析法廢水資源化工程中，達到了設計要求。
由上可見，濃縮型的電滲析器是廢水資源化的重要的濃縮器。它的能耗僅 為蒸發濃縮的1/5-1/10。并且還可以方便地與蒸發相結合，應用于一些特殊的廢 水的資源化。這里的廢水資源化是指：一是要將水資源回收，回收的方法中極 為重要的一點就是用濃縮型電滲析器去除其中的各種鹽類，使之達到工業工藝 用水的標準，再次回到工業生產工藝中去;二是要將工業廢水中有用的金屬鹽 或其它有用資源回收，回收的方法中極為重要的一點就是用濃縮型電滲析器濃 縮其中的金屬鹽類，之后可以通過冷凍結晶，或再經蒸發得到固態的金屬化合 物。與常見的淡化型電滲析器不同，濃縮型電滲析器必須是具有極高的水收率， 否則就達不到濃縮倍數或稱為濃縮倍率的要求，增加之后的蒸發量，也就增加 了能源的消耗。
總的來說，使用濃縮型電滲析器濃縮廢水，得到含鹽量相當于自來水水平 的工藝回收用水，同時，還得到高度濃縮的、含有回收價值的有用化學資源的 濃水，再經過冷凍結晶或稍加蒸發，就可以得到結晶固體。因為這時母液的體 積，已經是原來廢水質量的百分之幾，所以，即使使用蒸發的辦法，使其全部 汽化所消耗的能量，也是可以接受的。以上所述就是人們常說的廢水“零排放”。 要達到零排放的目的，濃縮型電滲析器是不可或缺的。再有，直流電源是濃縮 型電滲析器生產能力的至關重要的保障，恒流電源對于濃縮型電滲析器具有重 要意義。
應用濃縮型電滲析器進行廢水資源回收與應用淡化型電滲析器一樣，也有 三個主要部分組成，即：
第一是膜堆本體——包含鎖緊端板、電極室、膜堆，對于它們的基本要求 是可以有效防止極水、濃水、淡水之間的互相滲漏。尤其是電極室，需要重新 設計與淡化電滲析器不同的電極室，才能滿足要求。另外要選用能耐污染的膜。 膜在裁剪前的處理比淡化型電滲析器更為重要;
第二是濃縮時的水路控制系統及工藝流程——能不能達到設計的濃縮倍數 這是至關重要的，重新設計的水路控制系統及工藝流程，才能滿足濃縮倍數的 設計要求;
第三是濃縮型電滲析器的供電電源——濃縮型電滲析器的工作電流都很 大，作為電滲析器過程的能源供給，濃縮型電滲析器對于供電電源的要求遠高 于淡化型。恒流源式的電源是必須的，它是生產能力的保障。
這三部分都必須同時滿足濃縮型電滲析器的要求，才能完成工業廢水濃縮 的任務。
30年前電滲析發展到“自動頻繁倒極電滲析(英文字頭EDR)”的高級階 段后，由于能在連續工作期間自動定時進行自身清洗，保證了電滲析器能長期、 連續、穩定地工作。所以現代的電滲析器大部分采用EDR型，本發明中的濃縮 型電滲析器當然也不例外。
現有技術中濃縮型電滲析器如圖1所示，由膜堆鎖緊端板1’、膠板墊片Ⅰ2’、 電極框3’、密封墊Ⅱ4’、護膜孔板5’和極膜及膜堆6’依次固定連接而成，在電 極框3’內設有電極8’，另外圖中7’為電極水出口、9’為電極水進口，10’為護膜 孔板開孔部分�，F(xiàn)有技術中的電滲析器存在如下缺陷：
1、現有技術中的電極框3’的厚度一般為20mm～25mm，若要滿足國內外公 認的極水流速≥10cm/s的要求，極水用量較大，400×1600的膜堆每個極室至少 需要2.5m3/h。由于電極框3’兩側的膠板墊片Ⅰ2’和密封墊Ⅱ4’中間部分行業習 慣都是挖空的，墊片厚度3mm，所以實際上電極室的厚度是26mm，極水需要 3.3m3/h，才能滿足極水流速≥10cm/s的要求。這成為苦咸水淡化中水利用率難 以提高的主因之一，所以通常都使用很少的極水量，極水的流速也就很小。流 速較小的極水很難沖出電極室3’結垢碎屑，尤其是圖1的電極水進口9’和電極 水出口7’都在側面，電極水在極水室中的分布很不均勻，偏流嚴重，將會導致 倒極操作時脫落的垢屑在電極室3’中積累，進一步使極水流動不暢，惡性循環 的結果，導致電極室結垢的加重，只好停機清垢，這在工程上并不少見。另外 由于極水流速小，壓降小，也容易使護膜孔板開孔部分10’被壓向電極框內變形， 導致電滲析本體漏水。同時還會導致濃、淡水室的水向極室壓力滲透，使電滲 析的水收率下降。所謂的無極水電滲析器，實際上就是利用濃、淡水室向電極 室的滲透來得到極水的，并不是真的沒有極水。如果真的斷掉極水，電極就會 過熱，進一步就會導致電極室損壞;
2、電極框3’與護膜孔板5’分立為兩個部件，為此增設了一個密封墊Ⅱ4’， 增加了電滲析漏水的隱患，也增加了膜堆裝配的麻煩;
3、護膜孔板5’設計的普遍較薄，一般采用厚度為6～8mm的PVC板，在多 段電滲析串聯時，由于水壓降較大，護膜孔板被壓變形是常有的事，導致電滲 析漏水，只好拆開膜堆更換孔板。由于孔板較薄，強度和剛性均不足，開孔率 只能做到40%，從而導致極室電阻增大。
廢水資源回收的高水收率是節約水資源的根本手段。由于環境保護的要求， 希望廢水盡量得到回用，以致達到零排放。尤其是許多廢水中含有有用的化學 資源，若任由其排放將對環境造成嚴重污染的同時，也浪費了有回收價值的資 源。所以現代的工業廢水處理都很重視廢水的濃縮，以便于回收其中的有用化 學資源。反滲透RO技術就是常用的，但是由于技術和裝備條件的限制RO的水 收率只有75%，也就是說濃水的濃縮倍數只有4倍，要想回收廢水中的有用化 學資源，還需加設耗能很大的蒸發工藝設備。
常規的電滲析的水路控制系統及工藝流程，如圖3所示(倒極時倒換水路 的管路沒表達)，圖中：101’為原水箱，102’為濃水流量計，103’為原水流量計， 104’為極水流量計，105’為原水泵，106’為第三級電滲析器，107’為第二級電滲 析器，108’為第一級電滲析器，A為淡水輸出管路，B為濃水輸出管路。以苦咸 水淡化項目為例，采用如圖3所示的裝置系統，產水能力10m3/h。各個管路流 量如下;原水流量為14m3/h，淡水流量為10m3/h，濃水流量為3.5m3/h，濃水使 用原水，用后排放;極水流量為0.5m3/h，使用原水，用后返回原水箱，水收率 =10/(10+3.5)×100%=74%。
綜上分析，急需提供一種節能高效的濃縮型電滲析器及應用該電滲析器進 行工業廢水回收的系統以解決現有技術中存在的不足。
發明內容
根據上述提出的技術問題，而提供一種高效率低能耗型廢水回收利用裝置 及其應用。
本發明采用的技術手段如下：
一種高效率低能耗型廢水回收利用裝置，其特征在于：包括原水儲箱，通 過管路經原水泵與所述原水儲箱相連通的流量計組，通過管路與所述流量計組 相連通的濃縮型電滲析器組，陽極水氣液分離器和陰極水氣液分離器，其中， 所述濃縮型電滲析器組包括至少兩級濃縮型電滲析器;
所述流量計組包括原水流量計、濃水流量計、陽極水流量計和陰極水流量 計，上述流量計分別通過管路與第一級濃縮型電滲析器的淡水室、濃水室、陽 極水室和陰極水室相連通;
末級濃縮型電滲析器的陽極水室通過管路經所述陽極水氣液分離器與所述 原水儲箱相連通;末級濃縮型電滲析器的陰極水室通過管路經所述陰極水氣液 分離器與所述原水儲箱相連通;
所述末級濃縮型電滲析器的濃水室通過管路經濃水外輸泵經產品濃水流量 計輸出;所述末級濃縮型電滲析器的淡水室通過管路直接輸出。

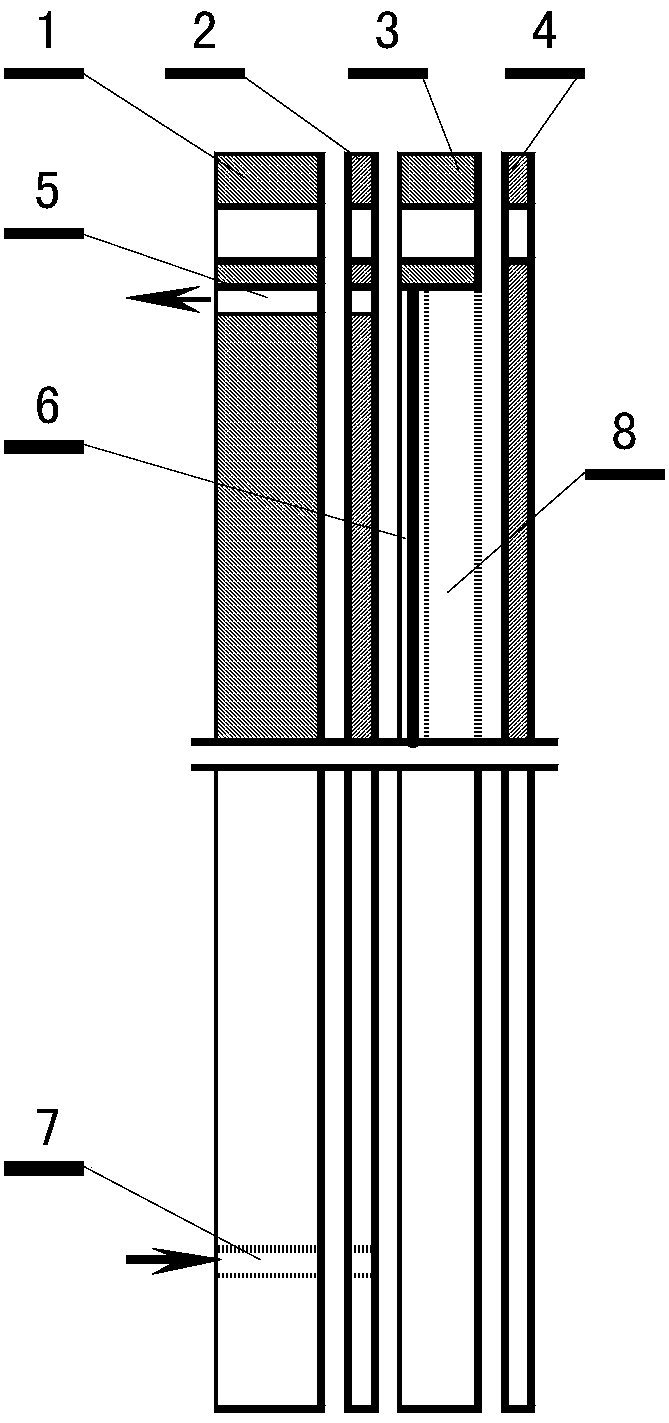

作為優選，所述濃縮型電滲析器包括依次固定連接的膜堆鎖緊端板、密封 墊、一體化電極室和極膜及膜堆;
所述一體化電極室包括用于容納電極的電極艙和護膜孔板;所述膜堆鎖緊 端板的上、下兩端分別設有電極水出口和電極水進口，所述密封墊的上、下兩 端分別設有與所述電極水出口和所述電極水進口相匹配的流通孔Ⅰ和流通孔 Ⅱ。
作為優選，所述電極艙和所述護膜孔板的厚度比為1:3-4。
作為優選，所述護膜孔板的開孔率大于等于60%。
作為優選，所述極膜與膜堆在使用前，需將極膜和所需的陰、陽膜均在與 濃縮液所能達到的最高濃度相同的鹽類的水溶液中浸泡48h以上。
作為優選，所述流量計組還包括濃水補充水流量計，所述濃水補充水流量 計通過管路與末級濃縮型電滲析器的濃水室的輸出管路相連通，并經濃水循環 泵與所述濃水流量計相連通。
作為優選，所述第一級濃縮型電滲析器的淡水室、濃水室進口處設有用于 倒極工作的控制開關閥門組Ⅰ;所述末級濃縮型電滲析器的淡水室、濃水室出 口處設有用于倒極工作的控制開關閥門組Ⅱ。
作為優選，當所述濃縮型電滲析器的級數小于等于二級時，所述濃縮型電 滲析器采用恒流電源供電;當所述濃縮型電滲析器的級數大于二級時，第一、 二級濃縮型電滲析器采用恒流電源供電，第三級以上的濃縮型電滲析器采用恒 壓電源供電。另外，當原水的水質不能滿足極水的要求時，應設立單獨的極水 循環系統，以防止電極收到損害。
本發明還公開了上述高效率低能耗型廢水回收利用裝置的應用，其特征在 于：包括廢水回收利用裝置、冷凍/蒸發結晶器、離心分離機、干燥器;廢水經 廢水回收利用裝置處理后分為兩部分，一部分為回收的淡水資源，回到生產工 藝中;另一部分依次經冷凍/蒸發結晶器、離心分離機、干燥器得到回收的有用 化學資源的固體結晶，其中離心分離機分離出的結晶母液回到廢水回收利用裝 置中循環濃縮處理。采用此廢水回收利用裝置可得到淡水及有回收價值的有用 的化學資源的結晶固體，達到廢水的零排放。進一步地，本發明中提出的濃縮 型電滲析器同樣適用于淡化型電滲析器，可以大幅度提高水利用率、提高節能 效果。
較現有技術相比，本發明提供的高效率低能耗型廢水回收利用裝置采用現 代工藝的濃縮型電滲析系統經過重新設計，水收率得到很大的提高，已經從原 有的65-85%，即濃縮倍數3-7倍提高到20倍，即水收率已經達到95%以上，這 已經接近只有一個電滲析器系統時濃縮倍數的最大值。
其中，本發明提供的濃縮型電滲析器具有如下優點：
�、僖惑w化電極室是在一定厚度的PVC板上，使用銑床，銑出一定深度的電 極艙后，在剩余厚度的PVC板上鉆孔，形成護膜孔板，保證電極艙和護膜孔板 的厚度比為1:3-4，如PVC板厚為15mm，那么電極艙的厚度為3mm，護膜孔板 厚度為12mm。電極艙可以使用各種絲式電極和網式電極。本發明提供的一體化 電極室當極水流速達到10cm/s流速時，極水的用量僅為圖1的1/10。
在400×1600的膜堆上使用，極水的用量的計算值為每個極室0.4～0.5m3/h。 實際上，這時電極本身的占空率已經不能忽略，比如網式電極已經接近于1mm 厚的平板，此時，每個極室極水的實際用量0.3m3/h即可。節水效果顯著。即使 在處理重度苦咸水時，用后的極水不回收，對于水收率的影響也僅為3%左右。
需要強調的是，本發明中的密封墊的中間部分并不挖空(如圖1中，密封 墊Ⅰ和密封墊Ⅱ的中間部分均為挖空狀態)，以免影響極水的流速。
由于極水用量小了，陰極水與陽極水可以分別供給，減少了兩電極之間的 漏電，提高了電流效率。濃縮型電滲析器由于處理的廢水的含鹽量都較多，作 為極水使用時，必須將陰、陽極水分供，否則就會導致漏電加大。
還由于極水流速較大，極室的壓力與濃、淡水室的壓力接近，消除了向極 水室壓滲的可能，這對于提高水收率也是至關重要的。
�、跇O水進入電極室時如果偏流比較嚴重，會形成死角區，導致堿性垢屑的 堆積，極室結垢后以至于電滲析器停機，嚴重時只好拆開清理。而本發明的電 極室采用從鎖緊端板供給極水，可以方便的布置兩個進、出水口，避免了極水 偏流;
�、蹫榱嗽黾涌變�(nèi)水的流動性以減少極室的電壓降，護膜孔板的開孔率增加 到大于等于60%，極區的電壓降得以降低，由于一體化的電極室的剛性和強度 都較好，才使得開孔率得以提高;護膜孔板較厚又有電極框的支撐和加強，變 形的可能幾乎沒有，電滲析器運行的隱患得以消除。
�、芄�(jié)省了電極室的材料費，也減少了膜堆在裝配中的麻煩。
在組裝本發明的濃縮型電滲析器前，需對裁剪前膜進行預處理，即需要與 處理的濃縮液相同的鹽類的水溶液浸泡48h以上，才能裁剪后用于膜堆組裝。 膜堆在組裝的過程中，一定要注意極膜、陰陽膜和隔板表面的清潔，隔板兩端 的各8個濃、淡水流道孔中間的間隔的位置上是否有雜物，比如，隔板網所用 的絲網的絲頭，因為這里是最容易導致濃、淡水互滲的地方。當然，其它位置 的雜物也需仔細清除。
本發明提供的廢水回收利用裝置較現有技術具有以下區別：
首先，本裝置中的極水采用了原水，電極室采用一體化形式。假定每個電 極室用水量為0.4m3/h時，極水流速可達到13cm/s，極室壓力與濃水室和淡水室 的壓力是平衡的。防止了濃、淡水室向極水室的滲透，以確保除鹽率和水收率 達到設計要求;為了防止?jié)馑液偷业幕ハ酀B透，設置了濃水循環泵，使 電滲析器體內的濃水流量與原水流量相等，也就保證了濃水室和淡水室的壓力 是互相平衡的。因為濃水向淡水室滲透將使得除鹽率不能達標;而淡水向濃水 室的滲透將稀釋濃水，使其達不到要求的濃水濃度。由于濃縮型電滲析器的工 作電流較大，陽極的產氣Cl2和O2，以及陰極的產氣H2的生成量都比較多，必 須將氣體分離后分別排至室外，分離后的水返回原水箱。總之，要確保只有通 過濃水補水流量計向循環濃水補水這一條路通暢，其它所有的滲漏途徑一概不 能有，而做到這一點的核心是各個水室的壓力要相等。以某廢水回收項目為例， 采用如圖4所示的裝置，應用其水路控制及工藝流程，產水能力10m3/h。各個 管路流量如下;原(廢)水流量為11.5m3/h，淡水流量為10m3/h，濃水補充水 流量為0.5m3/h，極水流量為(0.5×2=1)m3/h，使用原水，用后返回原水箱， 濃水循環水流量為9.5m3/h，水收率=10/(10+0.5)×100%=95.2%。即：濃水倍 數=0.5/0.5=21(倍)。為了得到更濃的濃水，比如20%-50%質量濃度的濃水，則 增加一個濃縮型電滲析器即可。當原水由于水質的問題，并不適合作為極水使 用�？梢圆捎靡韵罗k法：(1)用原水添加鹽酸的方法來防垢。這時極水單獨循 環定期將用過的含鹽量增高的極水排往原水中;(2)用自來水或濃縮型電滲析 器自身所產的淡水，與相應的鹽類配制極水，并且單獨循環。也要定期將用過 的含鹽量增高的極水排往原水中。
其次，經多年研究和實踐，濃縮型電滲析器本質上是一種濃差蓄電池性負 載，接入直流電源可以充電(圖6中的第一幅圖所示，A向工作，第四幅圖為B 向工作);脫離電源可以通過諸如點燈來放電(圖6中的第二幅圖所示)。實際 使用中，在倒極開始時，直流供電已經停止，這時電壓表上顯示出的電壓，就 是濃差蓄電池的電動勢。
濃縮型電滲析器在工作中每片膜的兩面積累濃度差，即濃室的濃度高于淡 室，形成膜濃差電(位)動勢，相當于蓄電池充電。脫離電源后，在濃差電動 勢的驅動下，濃室的離子透過膜向淡室擴散，即形成了第二類導體(即電解質， 膜是固態電解質)中的電流。脫離電源后在濃縮型電滲析器兩端的電極上就能 測量到直流電壓，接上一個小燈泡，可以持續點亮，這就是濃差蓄電池的放電 過程。濃縮型電滲析器由若干個濃室、淡室組成，也就是說有若干個單體濃差 電(位)動勢疊加。這就是我們所說的濃差蓄電池。
由圖6可見，濃縮型電滲析器對于電源來說是一個帶有一個大電阻R的蓄 電池性負載，與所有的蓄電池一樣，都希望R越小越好，從而可以提高對于電 能的利用率。濃縮型電滲析器所串聯的R，包含的內容很多：1.電滲析本體的 物理結構參數：膜對數—膜對數越多，膜和隔板網所形成的電阻越大;隔板的 形式及其厚度—有回路和無回路的隔板、0.5—2mm厚的隔板，其電阻值各不相 同;電極室的結構—3mm薄電極室的電阻值比20mm厚電極室要小;電極室孔 板的開孔率—開孔率高者其電阻值也小。2.濃水、淡水、極水的濃度：各水的 濃度越高其電阻值也就越小。3.濃水、淡水、極水的溫度：各水的溫度越高其 電阻值也就越小。有余熱的場合盡量利用起來。4.濃水、淡水、極水的流動速 度：水的流速高，對于層流的破壞越厲害，濃、淡水室的濃差越小，離子耗竭 層越薄，電阻值越小。但是一般流速3～10cm/s已經足夠，再高則白白增加水泵 的動力消耗。當濃、淡水的濃度都較高時，比如10g/L以上，則流速小至0.5mm/s 也不會引起濃差極化，電阻值并不增加。極水由于只有一室，阻力很小，為了 與濃、淡水室壓力平衡，希望流速高一些，比如10～20cm/s，對于電極反應、電 極冷卻、沖出垢屑都有利。但其對于動能消耗的影響不大。5.濃、淡水出口處 的濃差值：在淡化型電滲析器中，濃差值不大時，可以不考慮。濃縮型電滲析 器由于水收率特別高，所以濃水出口質量濃度可能達到淡水出口質量濃度的數 百倍，此時濃差蓄電池的電動勢也需要另外的外加電壓來平衡，這也相當于一 種附加電阻。濃水出口質量濃度可能達到淡水出口質量濃度的差值越大，附加 的電阻也越大。
蓄電池在充電時必須使用恒流源充電。圖7是鋰離子(蓄)電池的充放電 曲線。放電時的終止電壓為3.2v，充電時的終止電壓為4.2v，充電時是恒流進 行的。充電的電壓也比3.7v要高，與所有的蓄電池一樣，鋰離子電池也是有內 阻的。至于充電電壓高出多少，則要看當時的條件，比如當時的溫度是多少， 溫度高則電解質的電阻小，充電器輸出的電壓就要小一些。其實就是內阻也是 有變化的。當然，電壓作為充電過程的推動力，必須留出充分的余地。單節的 鋰離子電池的充電器都有5v的電壓輸出。
濃縮型電滲析器工作時也是一個蓄電池充電的過程，圖8所示，可見其與 離子(蓄)電池的充放電曲線基本一致。濃縮型電滲析器工作時，實際上就是 在累計“濃度差”，使淡水越來越淡，濃水越來越濃，一旦撤掉直流電源，濃縮 型電滲析器內累計的濃度差，濃縮型電滲析器兩端的電極上就可以得到電壓， 接上小燈泡，濃縮型電滲析器就在濃差擴散的自然力推動下，濃縮型電滲析器 內部離子由濃室向淡室移動，經過濃縮型電滲析器兩端的電極室的電極的電化 學反應，將二類導體水溶液的離子導電，轉換為一類導體金屬的電子導電，小 燈泡就會亮起來。
為了保證濃縮型電滲析器的工作能力，必須有一定的電壓U工作來推動濃縮 過程的進行，電壓會隨著來水的濃度和溫度波動而波動，但是，由于采用了恒 流源工作電流并不會改變，也就是說濃縮型電滲析器在單位時間內被轉移的鹽 量是恒定的。這樣濃縮型電滲析器產水的質量濃度就是恒定的。如果，原水的 質量濃度降低，而工作電流恒定不變，就會導致濃縮型電滲析器處于極化狀態， 使得U工作升高至U極化，結垢量就會大量增加，這就是為什么多級的濃縮型電滲 析器的前一、兩級采用恒流源而后幾級采用恒壓源的原因—增強對于原水濃度 變化的適應能力。
再有，倒極操作的電滲析被稱為自動頻繁倒極的電滲析，巧妙地利用倒換 電極極性的同時倒換濃縮型電滲析器內濃、淡水室的物理位置，將原來陰極室 和原濃水室剛剛生成的結晶的晶核，重新溶解后再經除鹽。電極室的陰、陽換 位也可消除原來陰極室的堿性垢。本發明采用控制開關閥組實現倒極操作。倒 極時也相應的引起電流電壓變化，如果倒極時不等濃、淡水室置換完畢，就先 倒換電極極性，稱為“直接倒極”(如圖6第三幅圖所示)，這時淡化型電滲析 器就會出現3-5倍于工作電流的浪涌沖擊電流I短路，并持續數分鐘，給電源、控 制電路、電滲析器本體造成很大傷害，這種情況實際上相當于電源與濃縮型電 滲析器相互短路，只是由于大阻值電阻R的限制I短路才不至于處于發散狀態。 即使采取分段倒換水路，分級半壓上電，各級各段均半壓上電后，再持續半壓 供電一段時間后，再全壓供電，可以將浪涌電流限制于1.2倍的工作電流，但是 倒極期間產出的水都是不合格的，對于電滲析器的生產能力造成較大的影響。 另外，倒極產生的浪涌沖擊電流已經大幅度地超過了極限電流，會增加電滲析 器的結垢量。正是對于電滲析器的負載特性的深入研究的結果，才有了濃縮型 電滲析器的設計成功，這是一個理論指導實踐的過程，比如恒流電源的開發和 應用。
由上述分析可知，濃縮型電滲析器由于工作電流比淡化型電滲析器大得多， 上述倒極過程的影響將很嚴重，因此必須使用恒流型電源。恒流源倒極的過程 比較簡單，每段電滲析器的濃、淡水室置換完成后，立即全電流供電，由于采 用恒流源，所以沒有浪涌沖擊電流發生，用最快的速度完成了倒極過程。保證 了產水水質，保護了電源和控制電路、電滲析器膜堆的安全。
當濃縮系統中包含多級電滲析器時，則可以在第一、二級采用恒流源，而 后面幾級采用恒壓源，使之對于原水水質和水溫的波動，具有一定的適應性， 減少產水水質的波動。由于后幾級的電流都比較小，采用濃、淡水室置換后， 全壓上電，不會引起過大的浪涌沖擊電流，而不大的浪涌電流由于電源設計中 已經留有充分的余量，所以無論對于電源、控制電路還是膜堆都能承受得起， 不至于引起早期損壞。
采用恒流運行是濃縮型電滲析器的一大進步，具體表現在：濃水的質量濃 度有了切實的保證，由于除鹽過程嚴格遵循法拉第電解定律，所以電滲析器工 作中轉移的鹽量與恒定的工作電流直接相關，從而濃水的質量濃度也就有了切 實的保證;可以嚴格控制產水的pH值，產水pH偏酸是由于超極限電流工作導 致極化的結果，此時，濃水往往是堿性的，使得濃水室結堿垢的幾率大為增加。 為了提高產水效率，工作電流已經接近極限電流的90%，各種條件的正常波動 是不可避免的，用恒壓源時，工作電流很容易超過極限電流，引起電滲析器結 垢加重。使用恒流源按照電子計算機工藝計算程序得出的極限電流值來調定工 作電流，然后，再向略偏小的方向微調后，一般的波動根本不會影響恒流值。 濃、淡水室的結垢問題也就變得是可控的了;由于恒流工作從根本上杜絕了浪 涌電流，所以電源的預留容量可以減少，電源制造成本得以減低。杜絕電滲析 器本體、電極和電源的電沖擊，降低了制造成本和日常的損耗;可以提高電滲 析的產水量，實驗證明，即使直接倒極，恒壓源的浪涌電流為工作電流的 300%-500%，而恒流源的恒流值僅變化1-3%，也就是說此時的電流是極限電流 90%增加到91%-93%，根本沒有浪涌電流的產生的可能。置換各個水室后，不 必半壓上電去減少浪涌電流，而是可以直接全電流供電，這樣就減少了倒極暫 態過程的無效時間，提高產水量。
綜上，正是有了適合于廢水濃縮的具有一體化電極室的濃縮型電滲析器、 制水工藝流程及其控制系統和恒流電源和脈沖電源這三者的有機組合，才有了 能同時回收淡水資源和其它有用化學資源、性能可靠、節省能耗、實現廢水零 排放、能夠長期、穩定運行的本發明的高效率低能耗型廢水回收利用裝置。基 于上述理由本發明可在廢水資源回收等領域廣泛推廣。另外，本發明也可以應 用于淡化型電滲析器，同樣可使其工作效率和節能效果大幅度提高。
