申請日2013.10.14

　　公開(公告)日2015.04.29

　　IPC分類號C02F11/04

　　摘要

　　本發明公開了一種污泥厭氧消化裝置，屬于污泥處理設備技術領域。本發明的污泥厭氧消化裝置包括罐體、進出料口與出氣口部分、罐體加溫保溫部分、污泥攪拌部分、氣柜密封部分。所述污泥攪拌部分包括安裝罐體底部的兩個機械攪拌裝置，每個機械攪拌裝置的攪拌輪部分在罐體的內部、電機動力部分在罐體的外部。本發明與現有技術相比，具有混合效果好、安裝維修簡單、密封性能好、設計合理等優點。

　　權利要求書

　　1.一種對污泥進行厭氧消化裝置，包括罐體、進出料口與出氣口部 分、罐體加溫保溫部分、污泥攪拌部分、氣柜密封部分;其特征在于:所述 污泥攪拌部分包括安裝罐體底部的兩個機械攪拌裝置，每個機械攪拌裝置 的攪拌輪部分在罐體的內部、電機動力部分在罐體的外部;其中：第一攪 拌輪(1)和第二攪拌輪(2)在罐體內部相對設置;第一攪拌輪(1)的旋轉軸線 方向介于“第一攪拌輪(1)與罐體內側貫穿處”的法線與切線之間;第二攪 拌輪(2)的旋轉軸線方向介于“第二攪拌輪(2)與罐體內側貫穿處”的法線 與切線之間。

　　說明書

　　一種對污泥進行厭氧消化裝置

　　技術領域

　　本發明屬于污泥處理設備技術領域，更具體的說，屬于一種對污泥進行 厭氧發酵生成甲烷氣體的設備。

　　背景技術

　　厭氧發酵/工業化制氣的主要優點是資源化程度高，產生高熱值沼氣的 同時生產了有機肥料;大氣污染小，無二惡英、酸性物及粉塵產生;生產 環境好，臭氣產生量極小;針對污泥的特點，工業化制氣的處理技術具有 十分廣泛的應用前景。

　　現有技術中采用厭氧消化生物化學法處理城市污泥，污泥厭氧消化裝 置包括罐體、進出料口與出氣口部分、罐體加溫保溫部分、污泥攪拌部分、 氣柜密封部分。進出料口與出氣口部分包括進料口、出料口、出氣口，進 料口、出料口、出氣口均安裝在污泥厭氧消化裝置的罐體上;罐體加溫保 溫部分安裝在污泥厭氧消化裝置罐體的罐壁外側上;厭氧消化裝置側壁上 設加熱裝置并進行保溫，厭氧消化裝置罐體的側面采用熱水循環伴熱保 溫;污泥攪拌部分安裝在污泥厭氧消化裝置內;氣柜密封部分安裝在污泥 厭氧消化裝置罐體內的頂部。

　　現有技術中污泥厭氧消化裝置的出料口通常只有一個，一般情況下物 料在污泥厭氧消化裝置中的停留時間較長，也就是說污泥厭氧消化裝置一 般體積較大，污泥厭氧消化裝置中物料數量往往是上百噸或幾千噸。污泥 在攪拌的過程中，會產生大量的泡沫，泡沫如果不能及時排出的話就會在 罐頂結殼、影響沼氣的發酵效果。

　　現有技術中污泥厭氧消化裝置攪拌部分主要有：沼氣攪拌、罐頂插入 式葉輪攪拌。其中，沼氣攪拌能耗大，而且增加了料液中沼氣量，不利于 產氣反應。罐頂插入式葉輪攪拌只能實現環向平面攪拌，長期工作時會出 現物料分層的問題。這兩種攪拌方式均不適合于攪拌高含固量污泥，同時 這兩種攪拌方式均不適合于大體積的污泥厭氧消化裝置的攪拌。

　　污泥的攪拌和多余費料的排除對污泥厭氧消化裝置的工作效率影響 較大。污泥厭氧消化裝置中物料的數量龐大，加之物料濃度較大，如果已 經充分反應的污泥不能及時的置換，會直接影響污泥厭氧消化裝置內穩定 的厭氧消化反應環境的建立并直接影響產氣量，嚴重時可導致污泥厭氧消 化裝置不能正常運行。

　　現有技術中的污泥厭氧消化裝置無法有效解決對于高含固量污泥(8% —12%)在其內部充分反應，如何使污泥最大限度地在厭氧消化裝置內充分 反應并使廢料及時排出厭氧消化裝置，如何保證污泥厭氧消化裝置中的厭 氧反應環境的高效穩定、并使污泥厭氧消化裝置獲得較大的產氣量，以及 如何才能夠達到產氣量持續穩定、工藝設計合理節能，一直是制約本技術領 域的難題。

　　發明內容

　　本發明為了克服現有技術中存在的問題，提供了一種污泥厭氧消化裝 置。

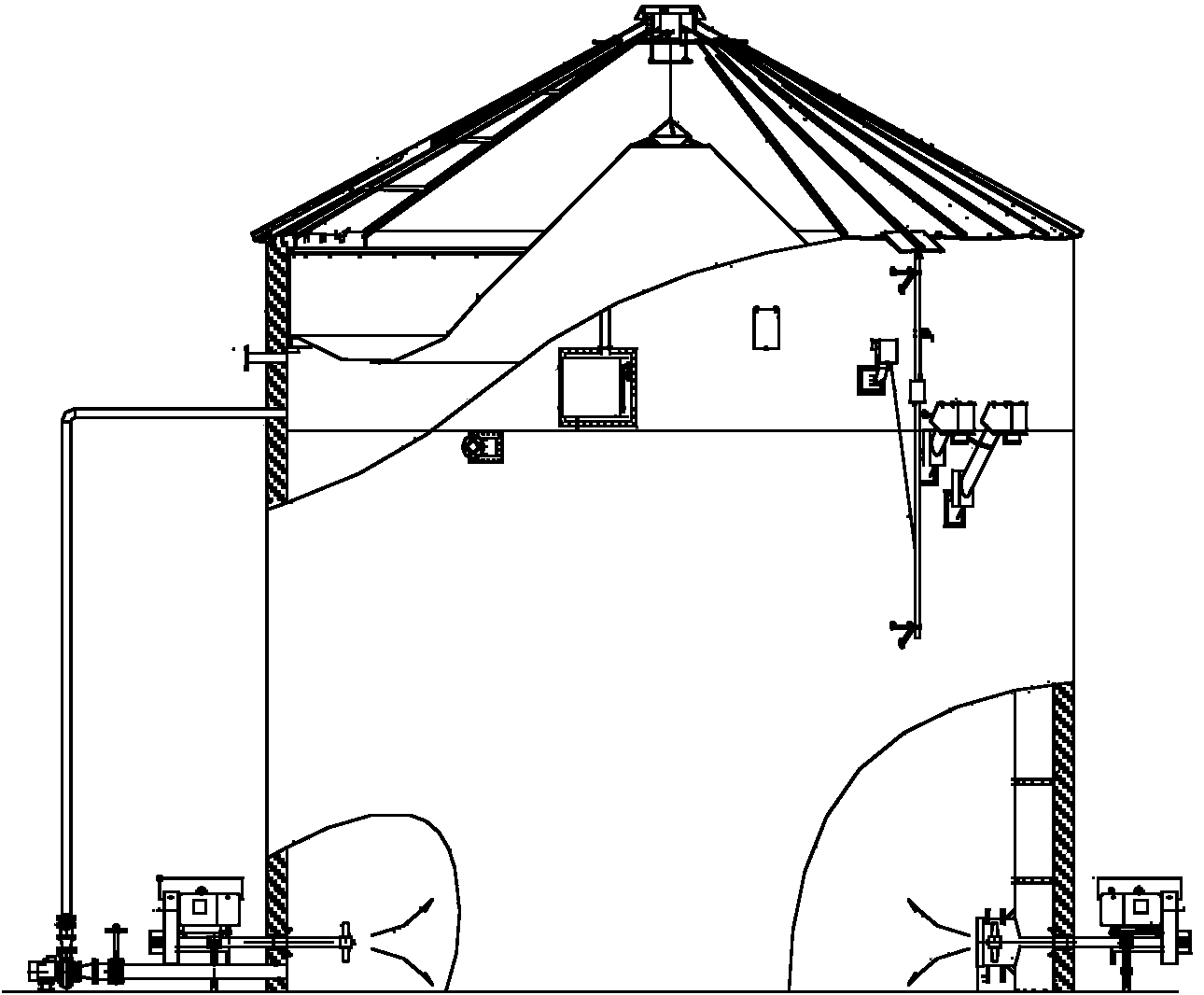

　　本發明的一種污泥厭氧消化裝置，包括罐體、進出料口與出氣口部分、 罐體加溫保溫部分、污泥攪拌部分、氣柜密封部分;其特征在于:所述污泥 攪拌部分包括安裝罐體底部的兩個機械攪拌裝置，每個機械攪拌裝置的攪 拌輪部分在罐體的內部、電機動力部分在罐體的外部;其中：第一攪拌輪 和第二攪拌輪在罐體內部相對設置;第一攪拌輪的旋轉軸線方向介于“第 一攪拌輪與罐體內側貫穿處”的法線與切線之間;第二攪拌輪的旋轉軸線 方向介于“第二攪拌輪與罐體內側貫穿處”的法線與切線之間;

　　本發明污泥厭氧消化裝置的機械攪拌裝置，其第一攪拌輪和第二攪拌 輪同時工作，使罐體底部的污泥料液沿著一定方向環向旋轉運動，機械攪 拌裝置同時配以循環泵等輔助攪拌裝置將罐體底部的料液抽入罐體的上 部，罐體底部的料液同時會帶動罐體中上部的料液沿著同一方向旋轉，實 現了污泥料液整體環向立體攪拌，使料液混合更加均勻，提高了罐體的容 器利用率;獲得非常好的立體攪拌效果。

　　如果污泥厭氧消化裝置有高含固量污泥(8%—12%)進入罐體內進行 充分反應后，其中較輕的浮渣經由安裝在罐體上相對于罐體內污泥料液液 面位置較高的第一出料口排出，充分反應后較重的沼渣經由安裝在罐體上 第二出料口排出，第二出料口排出較第一出料口低0.2—1m，第二出料口 的出料管筒插入罐體內污泥料液中，第二出料口的出料管筒口相對于罐體 內污泥料液液面位置較低。污泥厭氧消化裝置中的輕沼渣經由第一出料口 排出，重沼渣經由第二出料口排出。

　　本發明的罐體加溫保溫部分、氣柜密封部分、污泥攪拌部分和進出料 口與出氣口部分相互協同配合工作。罐體加溫保溫部分使罐體內溫度始終 保持在35℃±1℃的中溫厭氧環境，污泥厭氧消化裝置內部溫度穩定，有利 于罐體內污泥中細菌的繁殖，這樣才具備生產沼氣的穩定條件;本發明的 污泥厭氧消化裝置使用側壁加熱保溫和罐底地?zé)峒訜岜�溫的兩種加熱方 式共同對污泥料液進行加熱，相比傳統污泥厭氧消化裝置只使用側壁加熱 保溫的方式，本發明污泥厭氧消化裝置的加熱效果更好。

　　污泥厭氧消化裝置內部具有穩定溫度環境后，需要使罐體內的污泥料 液活動起來，這樣才能夠保證罐體中部和底部的污泥發酵產生的沼氣能夠 及時揮發到罐體頂部以及時通過出氣口排出罐體;本發明的機械攪拌裝置 和輔助攪拌裝置可以使罐體內多達幾千噸的污泥料液緩慢循環起來。罐體 內的污泥料液循環起來后，污泥在罐體內持續進行厭氧發酵，污泥在厭氧 消化裝置內停留22—23天。攪拌部分的攪拌效率較高時，罐體內的污泥 料液上會產生大量的泡沫，這些泡沫會通過進出料部分的第一出料口排 出，經過充分反應的污泥料液會通過第二出料口排出。如果攪拌部分的攪 拌效率較低時，罐體內的污泥料液分層非常明顯，罐體頂部的泡沫容易發 生結殼，沒有經過充分反應的污泥料液有可能會通過第二出料口排出，甚 至剛剛進入罐體的污泥料液有可能被排出罐體;而本發明的污泥攪拌部分 可以保證污泥料液的攪拌效果，產生的泡沫可以及時通過第一出料口排 出，這樣完全可以避免罐體頂部的泡沫發生結殼現象。

　　本發明污泥厭氧消化裝置的罐體加溫保溫部分、氣柜密封部分、污泥 攪拌部分和進出料口與出氣口部分相互協同配合工作可以獲得較好的工 作效果，污泥料液在罐體中反應比較徹底，沼渣可以及時排出污泥厭氧消 化裝置，產生的沼氣可以有效通過出氣口排出。

　　本發明與現有技術相比，具有混合效果好、安裝維修簡單、密封性能好、 設計合理、具有良好的社會和經濟效益等優點。有效解決了高含固量污泥的 發酵沼氣的技術難題，能夠獲得較高的產氣量、同時保證物料反應充分徹 底，客服了現有技術中存在的問題。
