申請日2013.10.14

　　公開(公告)日2015.04.29

　　IPC分類號C02F11/04

　　摘要

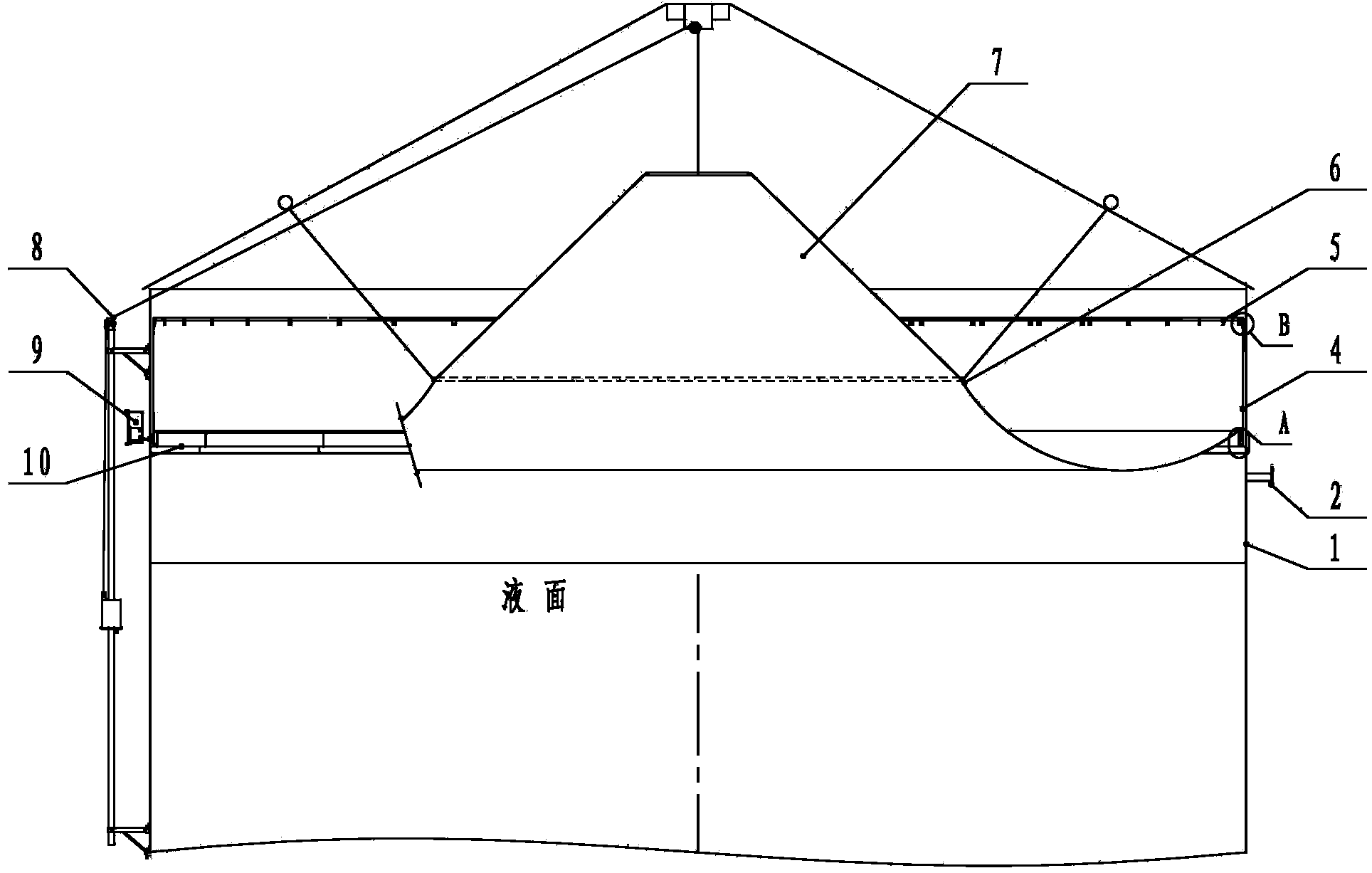

　　本發明公開了一種污泥厭氧消化裝置的氣柜密封結構，屬于厭氧發酵裝置技術領域。氣柜密封結構包括柔性氣囊7、水環槽10、繩索4、氣柜位置指示裝置8、吊架5;其中：水環槽10沿污泥厭氧消化裝置內壁的圓周方向首尾相接、水平固定在內壁上，水環槽10內注滿水后沿內壁形成一個水環;吊架5位于水環槽10的上部，并沿罐體1內壁圓周方向首尾相接水平固定在內壁上;柔性氣囊7通過繩索4與氣柜位置指示裝置8相連，柔性氣囊7的底部在水環槽10中。本發明與現有技術相比：具有具有結構簡單、安裝維修方便、密封性能好、調整方便等優點。

　　權利要求書

　　1.一種污泥厭氧消化裝置的氣柜密封結構，其特征在于：所述氣柜 密封結構包括柔性氣囊(7)、水環槽(10)、繩索(4)、氣柜位置指示裝置(8)、 吊架(5)、水環槽補水器(9);其中：

　　水環槽(10)沿污泥厭氧消化裝置內壁的圓周方向首尾相接、水平固定 在內壁上，水環槽(10)內注滿水后沿內壁形成一個水環;

　　吊架(5)位于水環槽(10)的上部，并沿罐體(1)內壁圓周方向首尾相接水 平固定在內壁上;

　　柔性氣囊(7)通過繩索(4)與氣柜位置指示裝置(8)相連，柔性氣囊(7)的 底部在水環槽(10)的水中使柔性氣囊(7)與水環槽(10)之間形成水封。

　　2.根據權利要求1所述的污泥厭氧消化裝置的氣柜密封結構，其特 征在于：柔性氣囊(7)的周邊翻邊，每間隔0.5-1.2米在翻邊內穿入硬管(3); 繩索(4)的一端與硬管(3)牢固連接、繩索(4)的另一端穿過水環槽(10)下部固 定的圓鋼與水環槽(10)上部的吊架(5)連接，使柔性氣囊(7)周邊沿圓周方向 均勻固定在水環槽(10)底部。

　　3.根據權利要求1所述的污泥厭氧消化裝置的氣柜密封結構，其特 征在于：柔性氣囊(7)通過繩索(4)與安裝在污泥厭氧消化裝置頂部的氣囊 輔助吊環(6)相連。

　　4.根據權利要求1所述的污泥厭氧消化裝置的氣柜密封結構，其特 征在于：在污泥厭氧消化裝置與水環槽對應的外部位置上安裝有水環槽補 水器(9)。

　　說明書

　　一種污泥厭氧消化裝置的氣柜密封結構

　　技術領域

　　本發明屬于污泥厭氧發酵裝置技術領域，更具體地說，屬于污泥厭氧消 化裝置的氣柜密封結構。

　　背景技術

　　污泥厭氧發酵裝置技術領域，存在發酵原料混合不均勻，反應周期長， 有機物反應不徹底，產氣率低等問題。發酵裝置和沼氣存儲裝置是兩個獨 立的容器，罐頂?shù)脑靸r(jià)高、占地面積和投資相對較大。

　　發明內容

　　本發明為了解決現有技術，給出了一種污泥厭氧消化裝置的氣柜密封 結構。

　　本發明的污泥厭氧消化裝置的氣柜密封結構，其特征在于：所述氣柜 密封結構包括柔性氣囊、水環槽、繩索、氣柜位置指示裝置、吊架、水環 槽補水器;其中：水環槽沿污泥厭氧消化裝置內壁的圓周方向首尾相接、 水平固定在內壁上，水環槽內注滿水后沿內壁形成一個水環;吊架位于水 環槽的上部，并沿罐體內壁圓周方向首尾相接水平固定在內壁上;柔性氣 囊通過繩索與氣柜位置指示裝置相連，柔性氣囊的底部在水環槽的水中使 柔性氣囊與水環槽之間形成水封。

　　柔性氣囊的周邊翻邊，每間隔0.5-1.2米在翻邊內穿入硬管;繩索的 一端與硬管牢固連接、繩索的另一端穿過水環槽下部固定的圓鋼與水環槽 上部的吊架連接，使柔性氣囊周邊沿圓周方向均勻固定在水環槽底部。

　　柔性氣囊通過繩索與安裝在污泥厭氧消化裝置頂部的氣囊輔助吊環 相連。在污泥厭氧消化裝置與水環槽對應的外部位置上安裝有水環槽補水 器。

　　水環槽沿污泥厭氧消化裝置內壁的圓周方向首尾相接、水平固定在內 壁上，水環槽內注滿水后沿內壁形成一個水環;吊架位于水環槽的上部， 并沿罐體內壁圓周方向首尾相接水平固定在內壁上;柔性氣囊的底部在水 環槽中。使柔性氣囊的周邊邊緣完全侵入水環槽的水中，獲得很好的密封 效果。

　　柔性氣囊通過繩索與氣柜位置指示裝置相連;柔性氣囊通過鋼絲繩穿 過罐頂中心的滑輪以及罐頂外側的滑輪，與氣柜位置指示裝置相連。污泥 厭氧消化裝置內的物料經過反應之后產生沼氣，隨著沼氣量的增大沼氣會 對柔性氣囊產生一定的浮力，在柔性氣囊在其自重、氣柜位置指示裝置的 自重、以及沼氣浮力的共同作用下，可以達到自動調節污泥厭氧消化裝置 內沼氣的壓力，實現穩定供氣的目的。

　　柔性氣囊的周邊翻邊，每間隔0.5-1.2米在翻邊內穿入硬管;繩索的 一端與硬管牢固連接、繩索的另一端穿過水環槽下部固定的圓鋼與水環槽 上部的吊架連接，使柔性氣囊周邊沿圓周方向均勻固定在水環槽底部。這 樣可以保證柔性氣囊的周邊邊緣完全侵入水環槽的水中，獲得更好的密封 效果。

　　在污泥厭氧消化裝置與水環槽對應的外部位置上安裝有水環槽補水 器。這樣可以通過水環槽補水器對水環槽進行補水，保證柔性氣囊和水環 槽之間的密封效果。

　　本發明與現有技術相比：具有具有結構簡單、安裝維修方便、密封性能 好、調整方便等優點。
