申請日2013.10.14

　　公開(公告)日2015.04.15

　　IPC分類號C02F11/00

　　摘要

　　一種利用超聲波提高凈水廠污泥回流工藝沉后水質的方法屬于飲用水處理領域，特別適用于以湖泊和水庫為水源的城鎮凈水廠強化混凝處理。裝置包括依次串聯的混合池、絮凝池、沉淀池、儲泥池、超聲波處理設備和污泥再濃縮裝置;儲泥池中10%～15%的污泥作為回流污泥進入超聲波處理設備中，經超聲頻率25～160KHz，聲能密度23.3～30.0W/L，作用15min～30min后再由污泥再濃縮裝置濃縮，再濃縮系數為0.6～0.8;將含固率為0.095w/w%～0.20w/w%超聲再濃縮污泥回流至絮凝池來強化混凝效果、提高沉后水質。本方法可以有效地將超聲波破解溶出的有機物和致病微生物排出回流系統，對于提高沉后水質、降低后續工藝處理負荷，保障供水安全具有重大意義。

　　權利要求書

　　1.一種利用超聲波提高污泥回流工藝沉后水質的方法，其特征在 于：包括依次串聯的混合池、絮凝池、沉淀池、儲泥池、超聲波處理 設備和污泥再濃縮裝置;所述的污泥再濃縮裝置中設有攪拌槳和上清 液放空閥門;

　　所述的儲泥池中10%～15%的污泥作為回流污泥進入超聲波處理 設備中;

　　進入超聲波處理設備中的污泥總固體質量濃度為 1300～4500mg/L，超聲波處理的頻率為25～160KHz，聲能密度為 23.3～30.0W/L，時間為15min～30min;進入污泥再濃縮裝置中的污泥 再濃縮系數為0.6～0.8;污泥再濃縮裝置中的攪拌槳轉速為50～60rpm; 將含固率為0.095w/w%～0.20w/w%超聲再濃縮污泥回流至絮凝池，原 水濁度小于10.0NTU時，污泥回流體積比控制在6～8%，濁度為 10.0～30.0NTU時，回流體積比控制在4～6%，濁度大于30.0NTU時， 回流體積比為0%～4%。

　　說明書

　　一種利用超聲波提高污泥回流工藝沉后水質的方法

　　技術領域：

　　本發明屬于飲用水處理領域，特別涉及一種用于提高凈水廠污泥 回流工藝沉后水質的方法，具體是指經超聲波預處理后的污泥進一步 自然沉降再濃縮后回流來強化混凝效果、提高沉后水質。本發明特別 適用于以湖泊和水庫為水源的城鎮凈水廠強化混凝處理。

　　背景技術：

　　凈水廠污泥回流作為強化低濁度微污染水源水常規混凝工藝的 有效技術，成為近年來研究和應用熱點，也是污泥資源化的重要形式。 污泥回流工藝的沉后水質由新投加混凝劑水解產物對污染物的去除 效果、回流污泥中剩余金屬氫氧化物的吸附去除效果、回流污泥的絮 凝核心作用以及回流污泥中污染物重新釋放程度共同決定。由于污染 物，尤其一部分人工合成有機物、消毒副產物前體物、重金屬和致病 微生物等在污泥中濃度較原水中的明顯高，而且在回流過程中水流剪 切力作用下污泥絮體會破碎，包裹在其中的污染物會釋放到水相中， 同時破碎的絮體能否再絮凝直接影響著沉后水質。因此，在污泥回流 之前采取預處理措施使污泥有效破解，使污泥中的污染物尤其是溶解 性有機物溶出、分離，致病微生物最大限度的滅活，同時提高回流污 泥的沉降性能和脫水性能，對后續回流工藝至關重要。

　　目前，關于活性污泥破解技術包括各種物化處理方法，如熱解、 機械破解、超聲波、臭氧氧化、酸化、堿解、堿與超聲波聯合應用等。 超聲波由于具有能耗低、滅菌范圍廣、綠色無二次污染等特點成為活 性污泥破解的重要方法。0.11～0.22W/ml的超聲波處理可以破壞菌膠 結構，使其中的內部水排出，同時保持較大的污泥顆粒，提高污泥的 沉降性能，但高強度、120min以上的長時間超聲作用會使得污泥絮 體過小，沉降性能變差，菌膠團里的有機物大量釋放到水中。在一定 的聲能密度和時間范圍內，活性污泥破解反應相對于時間符合一級反 應動力學規律，但在高聲能密度和低污泥濃度下，有機物的溶出增長 率隨時間延長而減緩。在凈水廠污泥回流工藝中，將超聲作用后的污 泥通過重力自然沉降與釋放到水中的有機物分離，使有機物脫離出回 流系統可以減輕回流工藝負荷。另外，研究發現聲能密度為0.11W/mL 時異養菌數量在120min后可減少40%。與異養菌相比，大腸桿菌更 容易被滅活，120min后減少了64%;聲能密度為0.33W/mL時效果 更為顯著，作用20min后，異養菌減少了56%，大腸桿菌減少了97%。 此項研究表明，超聲波可以有效殺滅致病微生物，降低回流工藝出水 中微生物風險。此外，研究還發現活性污泥絮體的平均粒徑隨超聲時 間的延長逐漸降低，高聲能密度下的效果比低聲能密度更明顯;而污 泥絮體的比表面積隨超聲時間的延長逐漸增加，同時污泥絮體表面電 荷分布受超聲條件的影響不大。經超聲作用后絮體比表面積增大，對 應的吸附容量變大，為凈水廠污泥回流工藝對有機物的去除提供有利 條件。

　　由于活性污泥和凈水廠污泥的物理、化學和生物特性存在著較大 差異，超聲作用對這三者特性的影響各異，且在活性污泥厭氧發酵工 藝中，超聲波破解可以最大程度地提高厭氧可生化性、提高產氣量、 縮短硝化時間，實現污泥減量化。采用本發明的方法可以極大地降低 凈水廠污泥破解后有機物溶出帶來的負面效應，而且最大限度滅活污 泥中的致病微生物，強化低濁度微污染水源水的混凝處理，對于保障 供水安全具有重大意義。

　　發明內容：

　　本發明提供了一種解決凈水廠污泥回流工藝中有機物、致病微生 物等有毒有害物質的積累，以及回流過程中沉淀池負荷變大、再絮凝 絮體沉降性能變差等問題的方法。在不改變?cè)�有凈水廠污泥回流工藝 的前提下，通過采用超聲波技術將污泥中的有機物破解溶出、致病微 生物最大限度滅活，同時有效改善污泥絮體特性，然后再將超聲波處 理后的污泥進一步自然沉降濃縮，并將溶出的有機物排出后回流至絮 凝池來強化混凝效果，達到提高沉后水質的作用。該方法對于污泥減 量化和資源化，降低后續工藝處理負荷，縮小沉淀池體積，保障供水 安全具有重大意義。

　　為了達到上述目的，本發明采取的技術方案為：

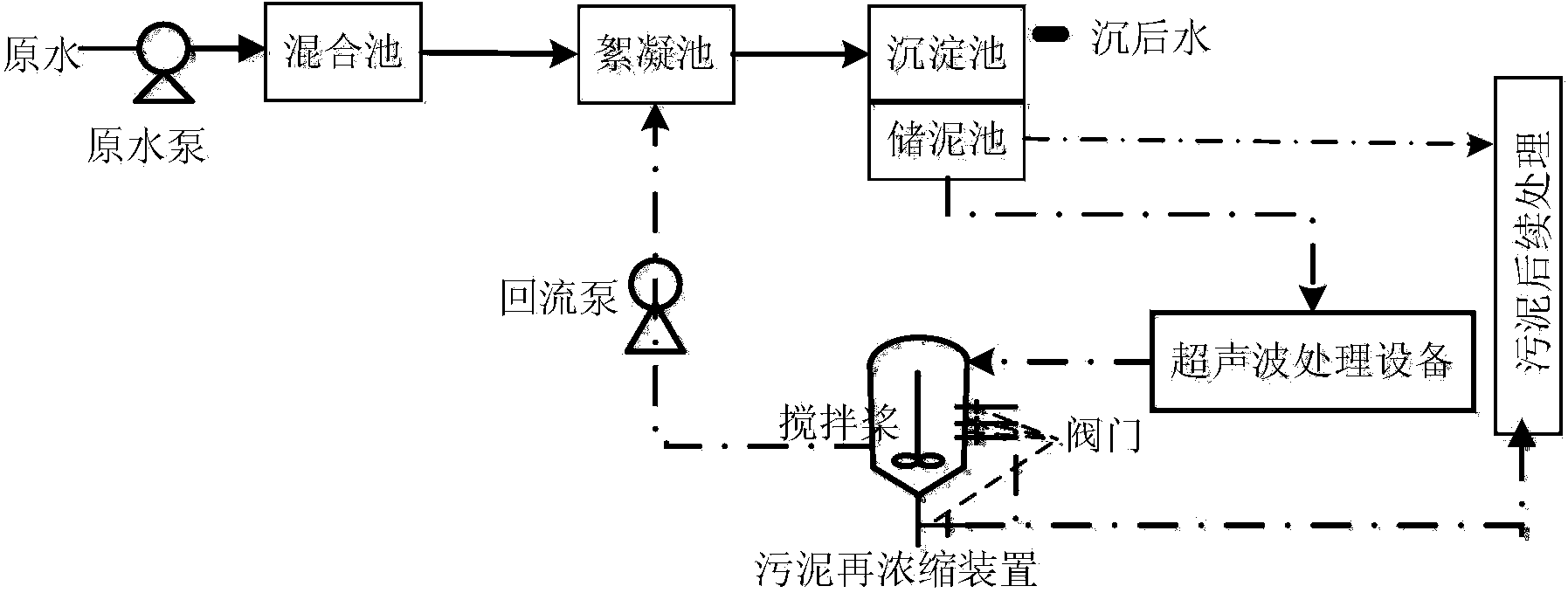

　　一種利用超聲波提高污泥回流工藝沉后水質的方法，其特征在 于：包括依次串聯的混合池、絮凝池、沉淀池、儲泥池、超聲波處理 設備和污泥再濃縮裝置;所述的污泥再濃縮裝置中設有攪拌槳和上清 液放空閥門;

　　所述的儲泥池中10%～15%的污泥作為回流污泥進入超聲波處理 設備中;

　　進入超聲波處理設備中的污泥總固體質量濃度為 1300～4500mg/L，超聲波處理的頻率為25～160KHz，聲能密度為 23.3～30.0W/L，時間為15min～30min;進入污泥再濃縮裝置中的污泥 再濃縮系數為0.6～0.8;污泥再濃縮裝置中的攪拌槳轉速為50～60rpm; 將含固率為0.095w/w%～0.20w/w%超聲再濃縮污泥回流至絮凝池，原 水濁度小于10.0NTU時，污泥回流體積比控制在6～8%，濁度為 10.0～30.0NTU時，回流體積比控制在4～6%，濁度大于30.0NTU時， 回流體積比為0%～4%。

　　所述的經超聲波作用后污泥上清液中SCOD溶出量為初始量的 5～8倍，絮體顆粒破解程度達20%～25%，污泥中大腸桿菌、糞大腸 桿菌致病微生物滅活率達20%～40%。

　　本發明的優點：

　　(1)與常見的高密度沉淀池、增效澄清池、懸浮和脈沖澄清池、 機械攪拌和水力循環澄清池等污泥回流方式不同，該方法的污泥在沉 淀池外經過超聲再濃縮處理后實現回流，抗沖擊負荷能力強，可以根 據原水水質條件來確定或調整污泥回流運行工況，實現混合、絮凝和 分離三種工藝的獨立穩定運行;

　　(2)該方法可以極大程度地減輕沉淀池處理負荷、提高沉降速 率、減少沉淀池體積和降低基建費用;

　　(3)與原有污泥回流工藝相比，該方法可以極大程度上改善沉 后水水質，降低后續處理單元的負荷，提高供水安全性，適用于現有 中小型水廠的技術改造和推廣應用。

　　(4)可以實現污泥的無害化、減量化和資源化，從中國城市水資源的良性社會循環、資源環境的保護及循環經濟社會的建立等層面 上均具有重要意義。
