申請?zhí)?shy;CN201320605160.X

　　申請日2013.09.29

　　公開(公告)號­CN203513436U

　　公開(公告)日2014.04.02

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種高濃度有機廢水處理回用裝置，包括依次連接的調節池、吸附池、厭氧池、缺氧池以及污泥池，其特征在于，所述吸附池內設置有至少兩個采用樹脂材料制作而成的吸附網，所述吸附網的中間部位設置有一個開槽，通過所述開槽使得每兩個所述吸附網呈“X”型交叉安裝，所述污泥池通過一個閘門將所述污泥池分隔為上半池和下半池，所述上半池和下半池的側邊分別設置有一個廢水出水口，所述下半池上還設置有一個污泥出口。本實用新型使得在排出污泥時，整個裝置保持運行狀態，降低裝置關閉和重新開啟帶來的不便，提高裝置的運轉效率，且污泥收集操作簡單，成本低廉。

　　權利要求書

　　1.一種高濃度有機廢水處理回用裝置，包括依次連接的調節池、吸附池、 厭氧池、缺氧池以及污泥池，其特征在于，所述吸附池內設置有至少兩個采用 樹脂材料制作而成的吸附網，所述吸附網的中間部位設置有一個開槽，通過所 述開槽使得每兩個所述吸附網呈“X”型交叉安裝，所述污泥池通過一個閘門 將所述污泥池分隔為上半池和下半池，所述上半池和下半池的側邊分別設置有 一個廢水出水口，所述下半池還設置有一個污泥出口。

　　2.根據權利要求1所述的高濃度有機廢水處理回用裝置，其特征在于， 所述所述厭氧池中部設置有一個厭氧反應器，所述厭氧反應器為扁平狀。

　　3.根據權利要求1所述的高濃度有機廢水處理回用裝置，其特征在于， 所述下半池的底部安置有至少一個污泥集槽。

　　4.根據權利要求1所述的高濃度有機廢水處理回用裝置，其特征在于， 所述閘門上設置有一個電動開關。

　　說明書

　　一種高濃度有機廢水處理回用裝置

　　【技術領域】

　　本實用新型涉及一種高濃度有機廢水處理回用裝置。

　　【背景技術】

　　高濃度有機廢水主要具有以下特點：一是有機物濃度高，COD一般在2000 mg/L以上，有的甚至高達幾萬乃至幾十萬mg/L，相對而言，BOD較低，很多 廢水BOD與COD的比值小于0.3。二是成分復雜，含有毒性物質廢水中，有機 物以芳香族化合物和雜環化合物居多，還多含有硫化物、氮化物、重金屬和有 毒有機物。三是色度高，有異味，有些廢水散發出刺鼻惡臭，給周圍環境造成 不良影響。四是具有強酸強堿性。

　　目前，高濃度有機廢水處理普遍采取生化方法進行處理，設施存在占用面 積大，流程處理復雜，成本高昂的缺陷。

　　以上缺陷值得改進。

　　【實用新型內容】

　　為了克服現有技術的不足，本實用新型提供了一種高濃度有機廢水處理 回用裝置，包括依次連接的調節池、吸附池、厭氧池、缺氧池以及污泥池，所 述吸附池中設置有采用樹脂材料制作而成，且呈“X”型布置的吸附網，所述 污泥池中通過一道閘門分割成上下半池，結構簡單，成本低廉，裝置的運轉效 率高。

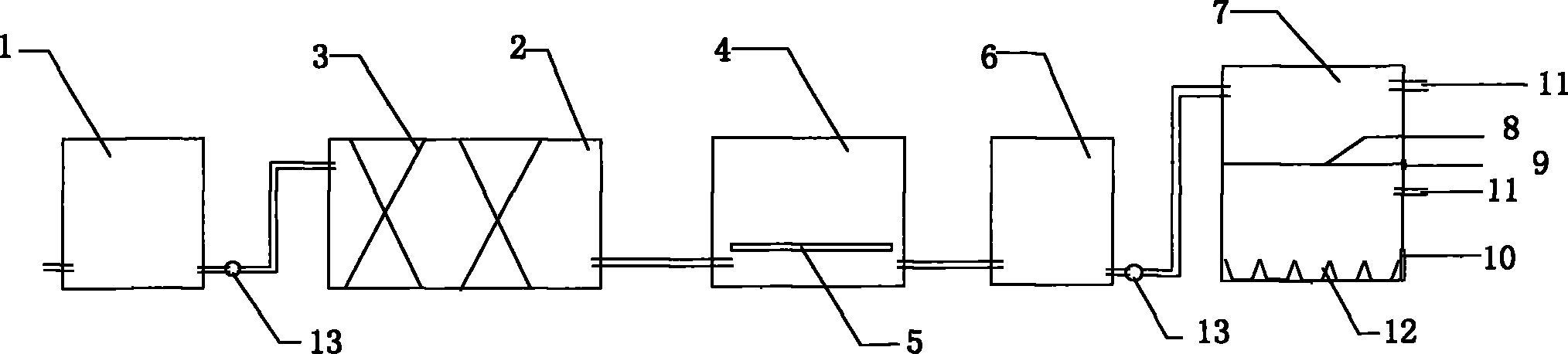

　　本實用新型技術方案如下所述：一種高濃度有機廢水處理回用裝置，包括 依次連接的調節池、吸附池、厭氧池、缺氧池以及污泥池，其特征在于，所述 吸附池內設置有至少兩個采用樹脂材料制作而成的吸附網，所述吸附網的中間 部位設置有一個開槽，通過所述開槽使得每兩個所述吸附網呈“X”型交叉安 裝，所述污泥池通過一個閘門將所述污泥池分隔為上半池和下半池，所述上半 池和下半池的側邊分別設置有一個廢水出水口，所述下半池還設置有一個污泥 出口。

　　實現本實用新型的技術方案進一步包括，所述所述厭氧池中部設置有一個 厭氧反應器，所述厭氧反應器為扁平狀。

　　實現本實用新型的技術方案進一步包括，所述下半池的底部安置有至少一 個污泥集槽。

　　實現本實用新型的技術方案進一步包括，所述閘門上設置有一個電動開 關。

　　根據上述結構的本實用新型，其有益效果在于，所述吸附池內的所述吸附 網采用樹脂材料制作而成，且每兩個所述吸附網呈“X”型布置，使得廢水在 流經所述吸附網時，廢水在“X”型結構中多次來回接觸，能夠與所述吸附網 有最長的接觸時間，增強吸附效果;同時在所述污泥池中，通過一道閘門將所 述污泥池分成上下半池，當將閘門關閉時，在上半池中，廢水繼續流入，同時， 將下半池中的廢水排出后，打開污泥出口，將收集污泥沉淀的污泥集槽取出后， 重新?lián)Q入清洗過的污泥集槽，然后關上污泥出口，打開閘門，使得上半池和下 半池相通，使得在排出污泥時，整個裝置保持運行狀態，降低裝置關閉和重新 開啟帶來的不便，提高回用裝置的運轉效率，且污泥收集操作簡單，成本低廉。
